Co zawiera wersja AVT1918 C?
AVT1918 C to zlutowany oświetlacz z 12 diodami LED SMD 5050, rezystorami 51 Ω SMD1206 i przewodem z wtyczką.
Oświetlacz pierścieniowy LED 12 V 12×5050 - zlutowany KIT AVT 1918
- Równomierne oświetlenie LED do mikroskopu, kamery, wiertarki lub drukarki 3D. AVT1918 C to zlutowany układ wymagający zasilania 12 V DC i montażu.
Oświetlacz pierścieniowy LED 12 V - zlutowany AVT1918
Zlutowany pierścieniowy oświetlacz LED do integracji z kamerą, mikroskopem, drukarką 3D lub stanowiskiem fotograficznym.
Zlutowany pierścień LED do równomiernego doświetlenia

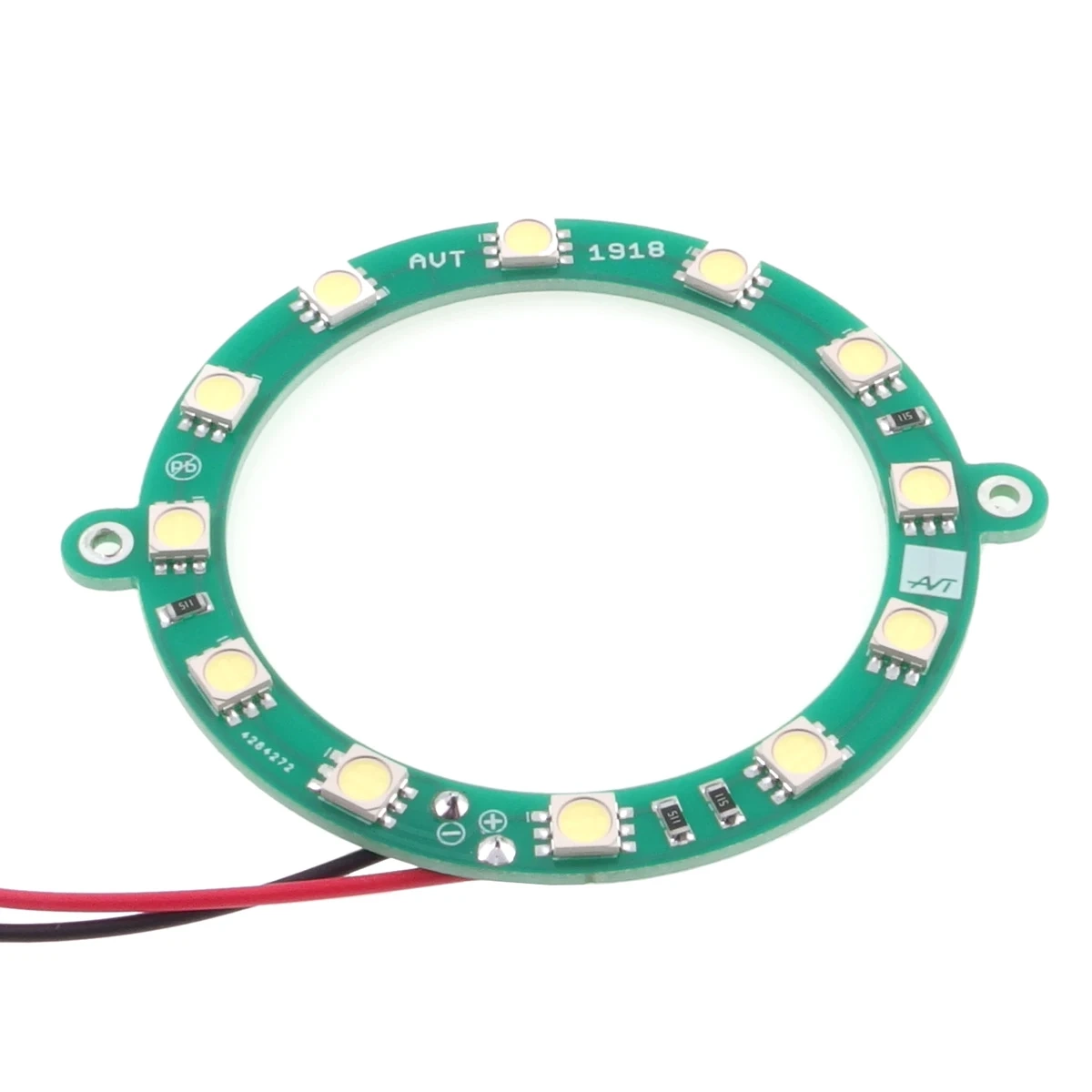

AVT1918 C to zlutowany oświetlacz pierścieniowy LED do doświetlania obiektów obserwowanych kamerą, mikroskopem albo fotografowanych z małej odległości. Pierścieniowy układ diod pomaga ograniczyć nierównomierne cienie i poprawia widoczność detali.
Na płytce pracuje 12 diod LED 5050 z rezystorami ograniczającymi prąd. Wersja C wymaga zasilania 12 V DC, mechanicznego zamocowania pierścienia i integracji z docelową kamerą, głowicą, mikroskopem albo stanowiskiem testowym. To zlutowany układ, a nie kompletne urządzenie z zasilaczem i uchwytem.
Zlutowany pierścień LED układ do montażu przy kamerze lub obiektywie
12 V / 250 mA zasilanie niskim napięciem stałym
Otwór Ø54 mm pierścieniowa płytka z uszkami montażowymi
Karta techniczna
AVT1918
Zlutowany pierścieniowy oświetlacz LED 12 V do kamery, mikroskopu, drukarki 3D, wiertarki i fotografowania małych obiektów.
| Kod projektu | AVT1918 |
| Wersja | C – zlutowany układ |
| Funkcja | pierścieniowe oświetlenie LED |
| Źródło światła | 12 diod LED SMD 5050 |
| Układ LED | 4 grupy po 3 diody LED |
| Ograniczenie prądu | R1-R4, 51 Ω SMD1206 |
| Zasilanie | 12 V DC |
| Pobór prądu | 250 mA |
| Mocowanie | dwa uszka montażowe na płytce |
| Płytka PCB | pierścień, średnica wewnętrzna Ø54 mm |
Wersja

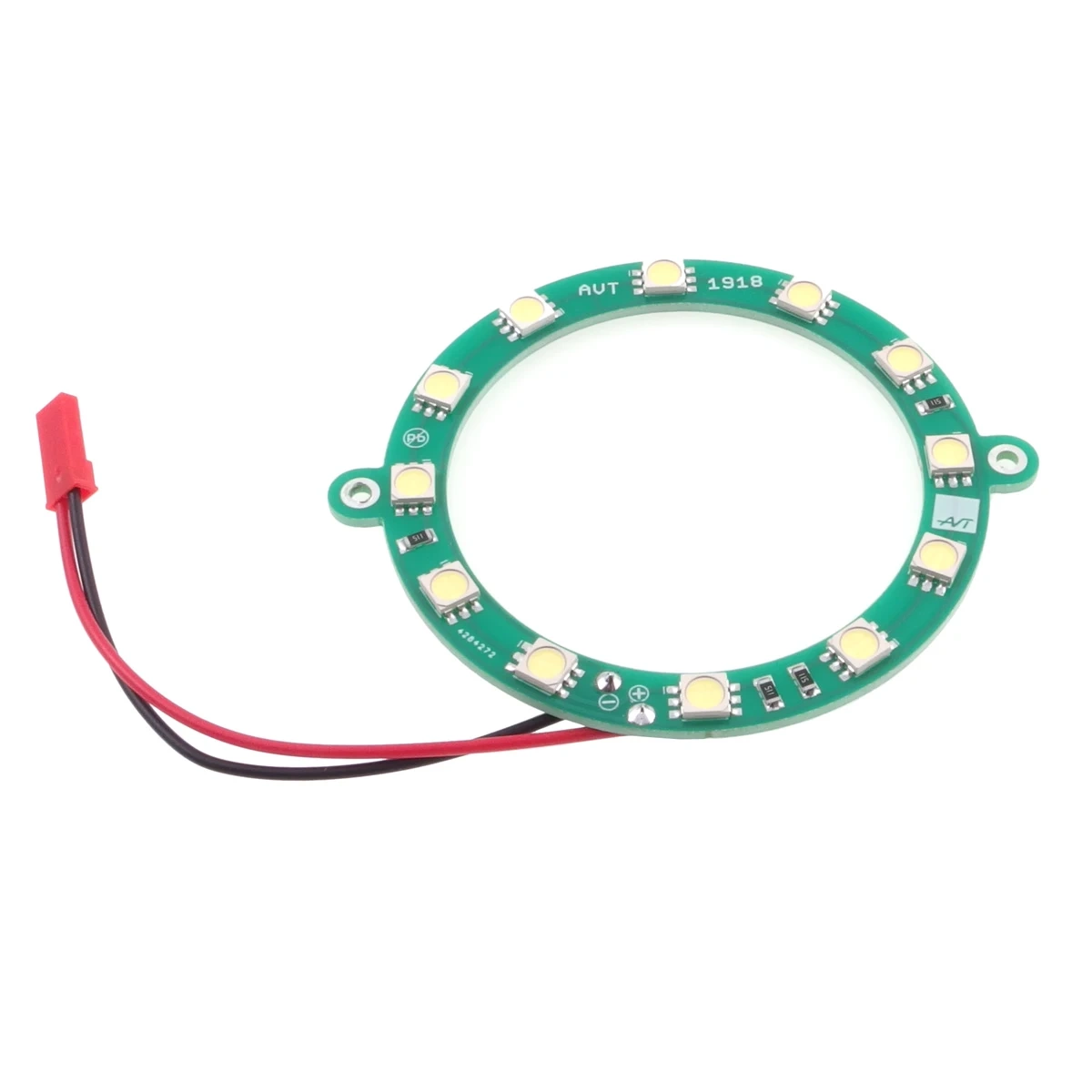

AVT1918 C – zlutowany układ. Wersja zawiera zmontowany oświetlacz pierścieniowy z 12 diodami LED SMD 5050, rezystorami R1-R4 51 Ω SMD1206 oraz przewodem z wtyczką. Układ wymaga zasilania 12 V DC i mechanicznego zamocowania przy docelowym urządzeniu.
Notes
Oświetlacz wymaga zasilania 12 V DC o wydajności prądowej co najmniej 250 mA.
Diody LED są połączone szeregowo-równolegle w cztery grupy po trzy diody.

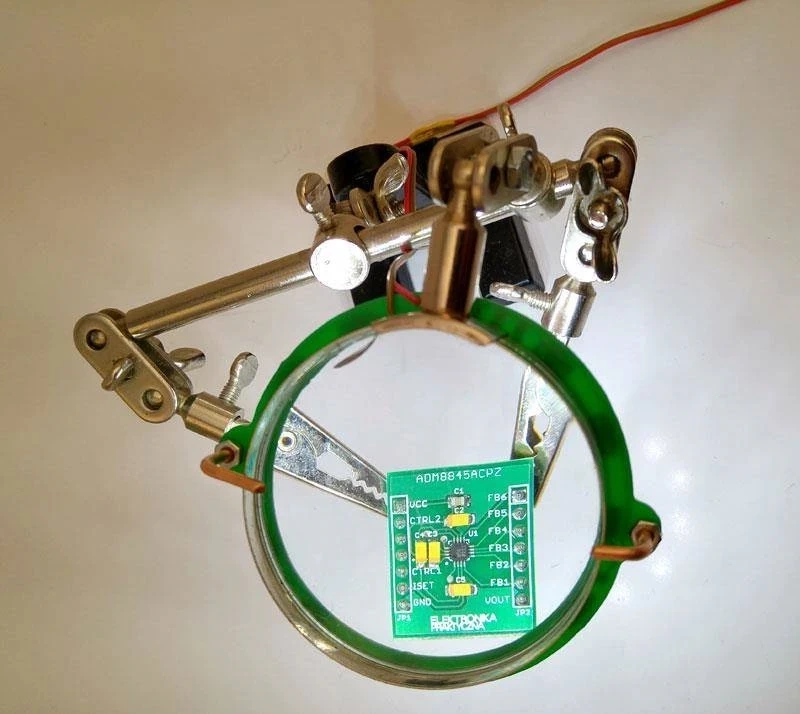

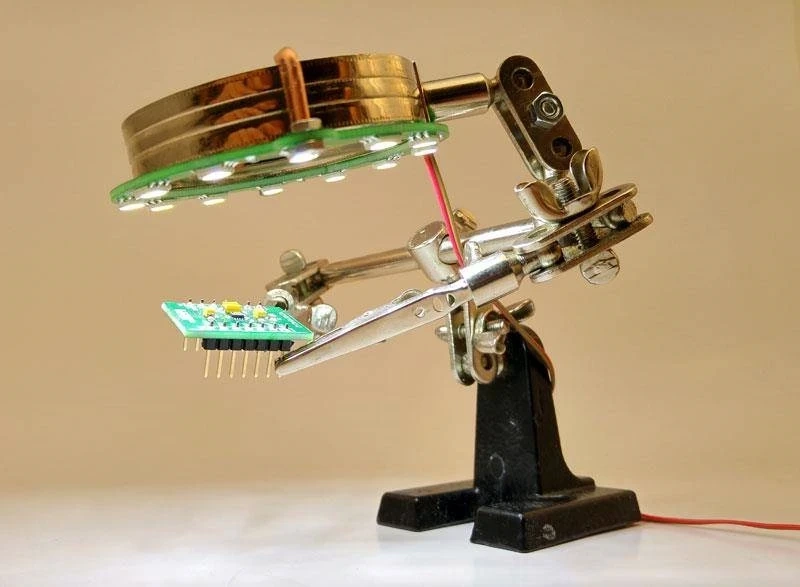

Dwa uszka na płytce ułatwiają zamocowanie pierścienia przy kamerze, mikroskopie albo głowicy urządzenia.
Wersja C nie zawiera zasilacza ani uchwytu montażowego. Przed stałym montażem warto dobrać odległość oświetlacza od obserwowanego obiektu.
Uwaga: oświetlacz zasilaj wyłącznie napięciem 12 V DC z zachowaniem polaryzacji. Odwrotne podłączenie lub zbyt wysokie napięcie może uszkodzić diody LED.
Najczęściej zadawane pytania
Czy wersja C jest kompletną lampą?
Nie. To zlutowany układ oświetlacza. Wymaga zasilacza 12 V DC oraz mechanicznego zamocowania przy kamerze, mikroskopie lub innym urządzeniu.
Jakie zasilanie jest potrzebne?
Oświetlacz wymaga napięcia 12 V DC i pobiera około 250 mA.
Ile diod LED ma oświetlacz?
Na płytce pracuje 12 diod LED SMD 5050.
Do czego można użyć AVT1918?

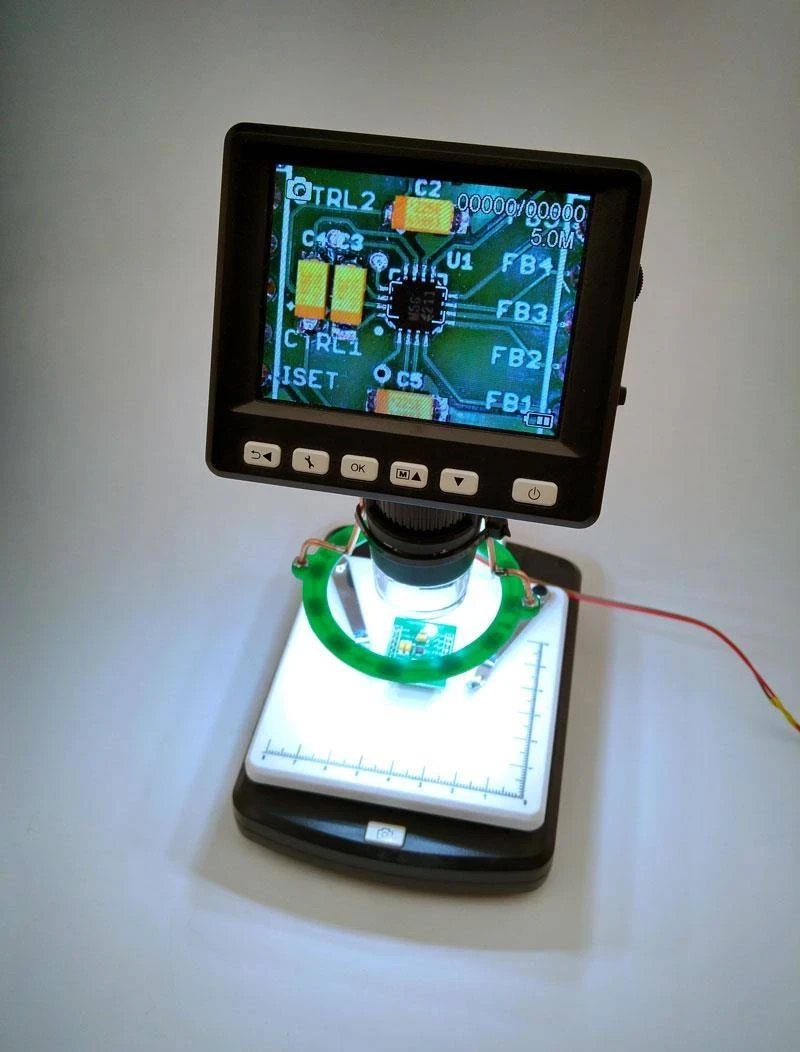

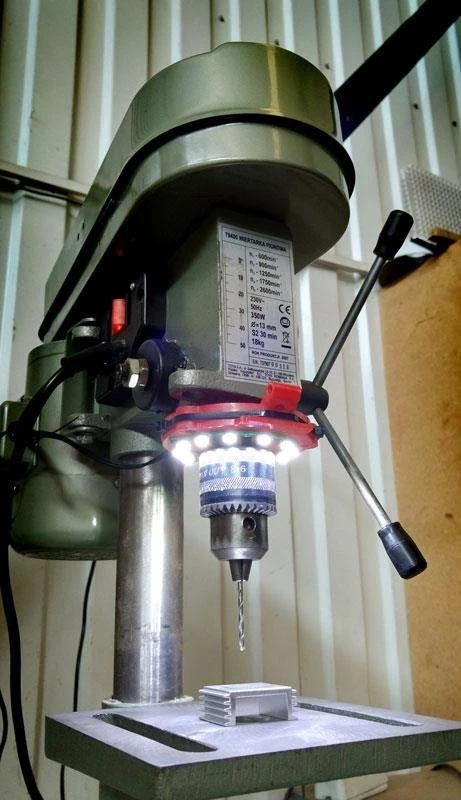

Do doświetlenia kamery mikroskopowej, mikroskopu, wiertarki, głowicy drukarki 3D albo małych obiektów podczas fotografowania.
