Oświetlacz pierścieniowy LED 12 V 12×5050 - PCB do projektu AVT 1918

zoom

Oświetlacz pierścieniowy LED 12 V 12×5050 - PCB do projektu AVT 1918

Pierścieniowy oświetlacz LED zapewnia równomierne światło do kamery, mikroskopu, drukarki 3D lub fotografowania. Wersja A zawiera PCB do AVT1918; elementy kompletujesz osobno.

Wersja

Rozmiar

Dostępny

15,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Odroczone płatności. Kup teraz, zapłać za 30 dni

Kup teraz, zapłać później - 4 kroki

Przy wyborze formy płatności, wybierz PayPo jeżeli dokonujesz zakupu jako konsument.

PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.

Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.

W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1918 A

Marka:

5903890027650

Oświetlacz pierścieniowy LED 12 V - płytka PCB do AVT1918

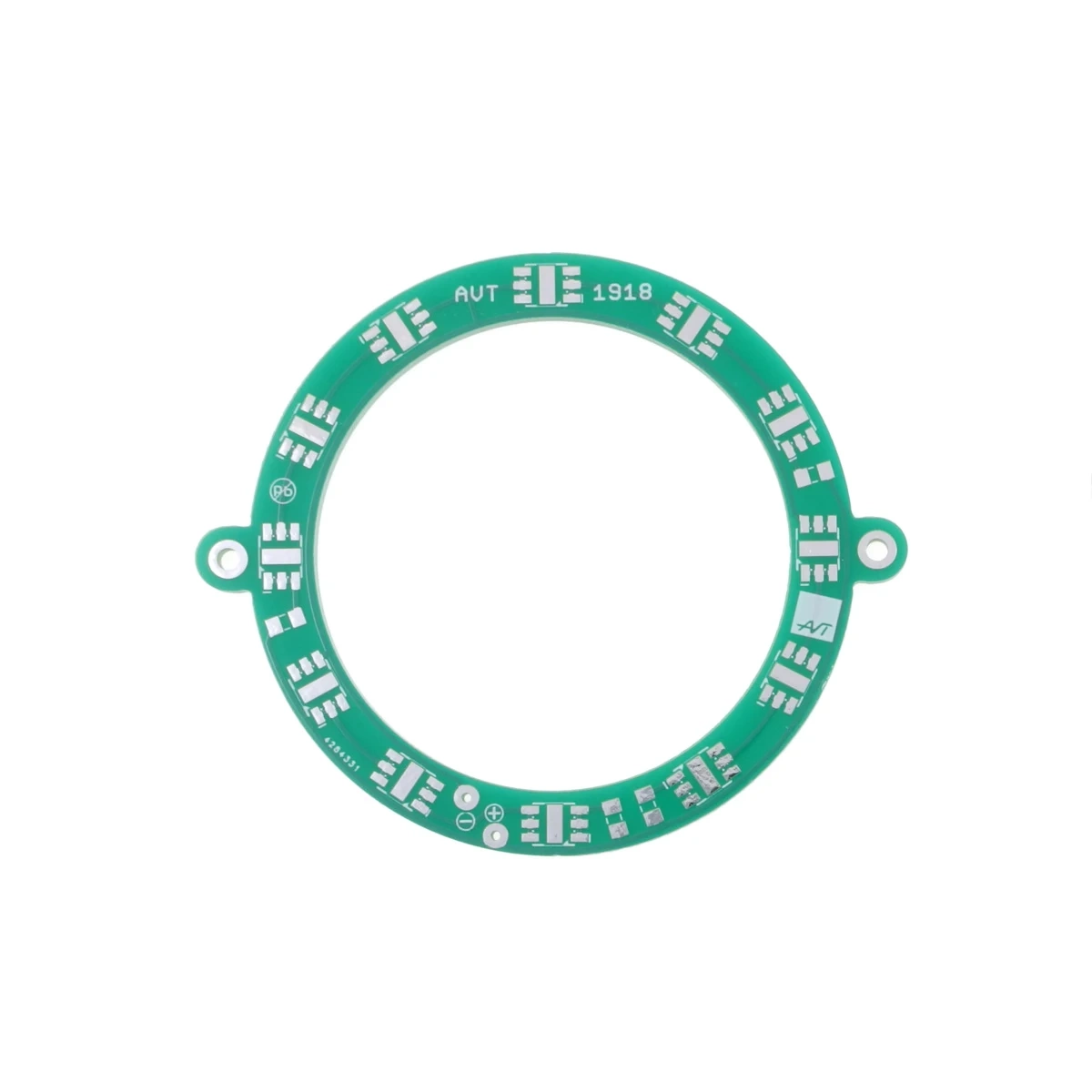

Płytka PCB do wykonania pierścieniowego oświetlacza LED 12 V z dwunastoma diodami SMD 5050.

Równomierne światło wokół obserwowanego obiektu

AVT1918 pozwala wykonać pierścieniowy oświetlacz LED do kamery mikroskopowej, mikroskopu, wiertarki, głowicy drukarki 3D albo fotografowania małych obiektów. Układ daje równomierne światło bez efektu migotania.

Na płytce rozmieszczono 12 diod LED SMD 5050 połączonych w cztery grupy po trzy diody. Rezystory R1-R4 ograniczają prąd każdej grupy. Wersja A zawiera samą płytkę PCB; diody LED, rezystory i przewód z wtyczką trzeba skompletować osobno.

12× LED 5050 pierścień z popularnych diod SMD o dużej jasności

12 V / 250 mA proste zasilanie napięciem stałym 12 V DC

Otwór Ø54 mm pierścieniowa płytka z uszkami montażowymi

Skala trudności 2/6

Szacowany czas montażu 1 h

Karta techniczna
AVT1918

Pierścieniowy oświetlacz LED 12 V do kamery, mikroskopu, drukarki 3D, wiertarki i fotografowania małych obiektów.

Kod projektu	AVT1918
Wersja	A – płytka PCB
Funkcja	pierścieniowe oświetlenie LED
Źródło światła	12 diod LED SMD 5050
Układ LED	4 grupy po 3 diody LED
Ograniczenie prądu	R1-R4, 51 Ω SMD1206
Zasilanie	12 V DC
Pobór prądu	250 mA
Mocowanie	dwa uszka montażowe na płytce
Płytka PCB	pierścień, średnica wewnętrzna Ø54 mm

Pobierz dokumentację PDF

Wersja

AVT1918 A – płytka PCB. Wersja zawiera samą płytkę drukowaną do projektu AVT1918. Diody LED SMD 5050, rezystory ograniczające prąd i przewód z wtyczką trzeba skompletować osobno.

Elementy do skompletowania osobno

R1-R4: 51 Ω, SMD1206
D1-D12: diody LED SMD 5050
przewód z wtyczką

Notes

Oświetlacz wymaga zasilania 12 V DC o wydajności prądowej co najmniej 250 mA.

Diody LED są połączone szeregowo-równolegle w cztery grupy po trzy diody.

Dwa uszka na płytce ułatwiają zamocowanie pierścienia przy kamerze, mikroskopie albo głowicy urządzenia.

Przed zasileniem trzeba sprawdzić polaryzację przewodu, poprawny kierunek diod LED i brak zwarć na elementach SMD.

Uwaga: oświetlacz zasilaj wyłącznie napięciem 12 V DC z zachowaniem polaryzacji. Odwrotne podłączenie lub zbyt wysokie napięcie może uszkodzić diody LED.
