Oświetlacz pierścieniowy LED 12 V 12×5050 - KIT AVT 1918

zoom

Oświetlacz pierścieniowy LED 12 V 12×5050 - KIT AVT 1918

Oświetlacz pierścieniowy 12 V z 12 diodami LED SMD 5050 i rezystorami ograniczającymi prąd. AVT1918 B to KIT DIY z PCB i elementami do lutowania.

Wersja

Rozmiar

Dostępny

22,50 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 9,50 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1918 B

Marka:

5903890004156

Oświetlacz pierścieniowy LED 12 V - KIT DIY AVT1918

KIT DIY pierścieniowego oświetlacza LED z 12 diodami SMD 5050 do kamery, mikroskopu, drukarki 3D i fotografowania.

Pierścień LED do równomiernego doświetlenia

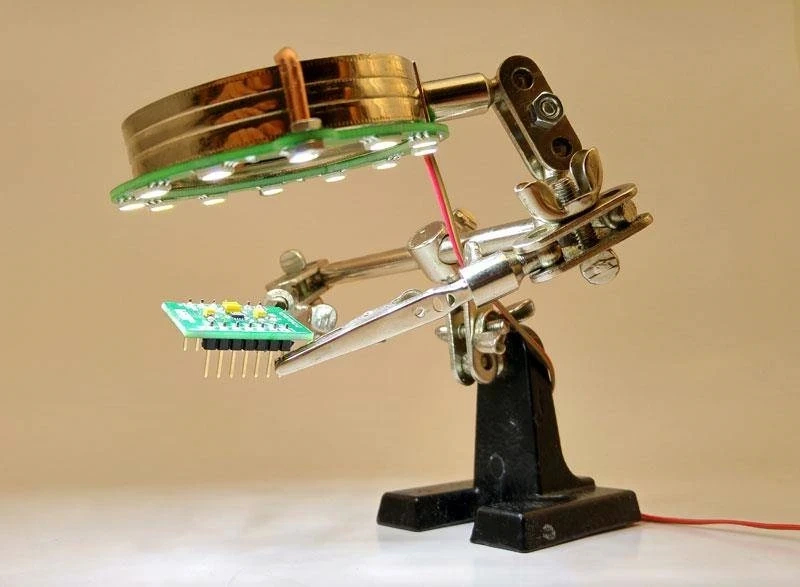

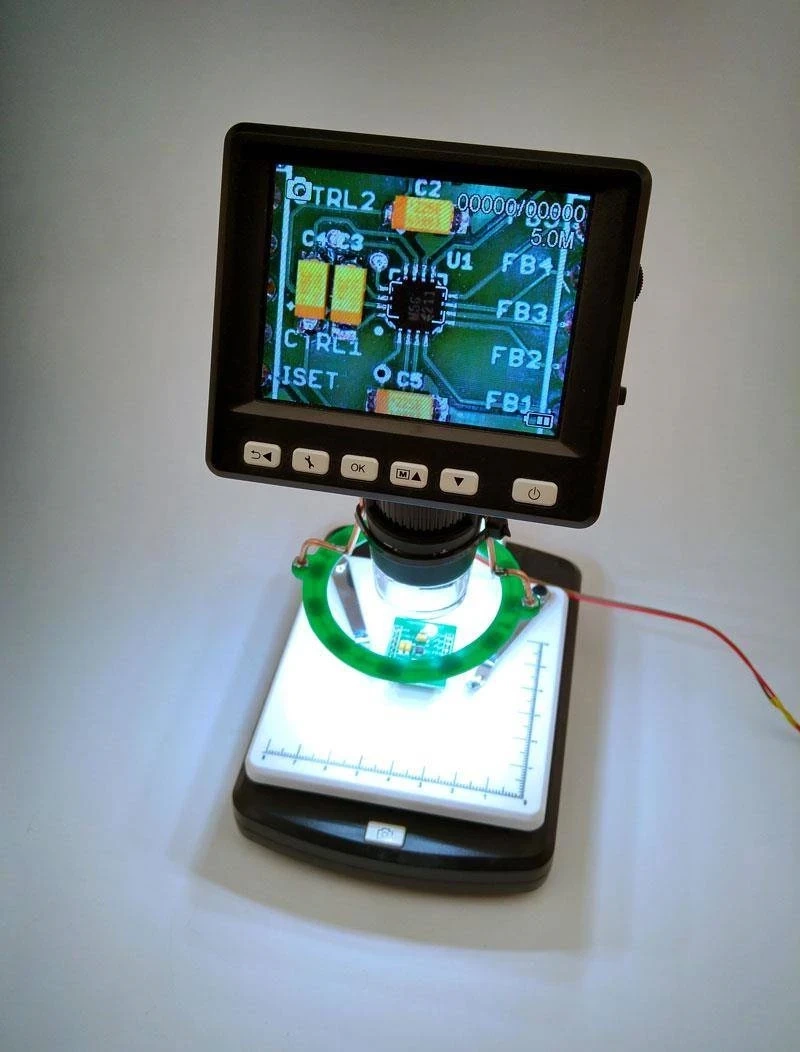

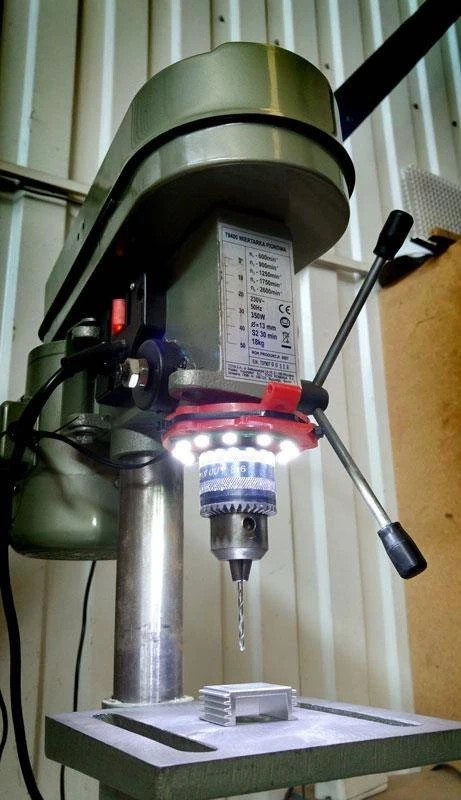

AVT1918 pozwala zbudować pierścieniowy oświetlacz LED, który równomiernie doświetla obserwowany lub fotografowany obiekt. Sprawdza się przy kamerach mikroskopowych, mikroskopach, wiertarkach, głowicach drukarek 3D oraz fotografii detali.

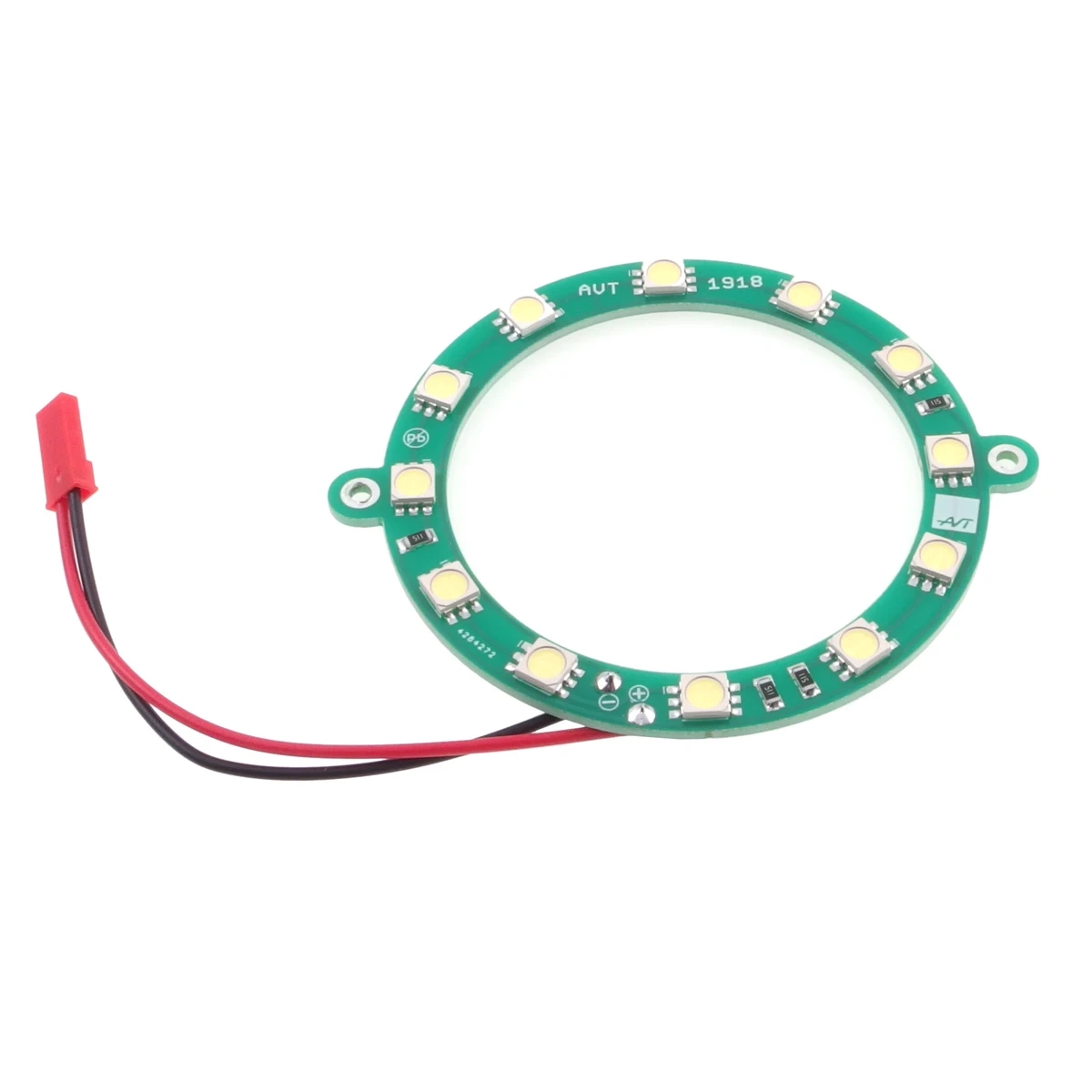

Na płytce pracuje 12 diod LED 5050 w czterech grupach po trzy diody, a rezystory R1-R4 ograniczają prąd zasilania. AVT1918 B to KIT DIY z PCB i elementami do lutowania.

Równomierne światło oświetlenie obiektu z każdej strony osi optycznej

12× LED 5050 popularne diody SMD z rezystorami 51 Ω

Otwór Ø54 mm pierścieniowa płytka z uszkami montażowymi

Skala trudności 2/6

Szacowany czas montażu 1 h

Karta techniczna
AVT1918

Pierścieniowy oświetlacz LED 12 V do kamery, mikroskopu, drukarki 3D, wiertarki i fotografowania małych obiektów.

Kod projektu	AVT1918
Wersja	B – zestaw elementów do samodzielnego montażu
Funkcja	pierścieniowe oświetlenie LED
Źródło światła	12 diod LED SMD 5050
Układ LED	4 grupy po 3 diody LED
Ograniczenie prądu	R1-R4, 51 Ω SMD1206
Zasilanie	12 V DC
Pobór prądu	250 mA
Mocowanie	dwa uszka montażowe na płytce
Płytka PCB	pierścień, średnica wewnętrzna Ø54 mm

Pobierz dokumentację PDF

Wersja

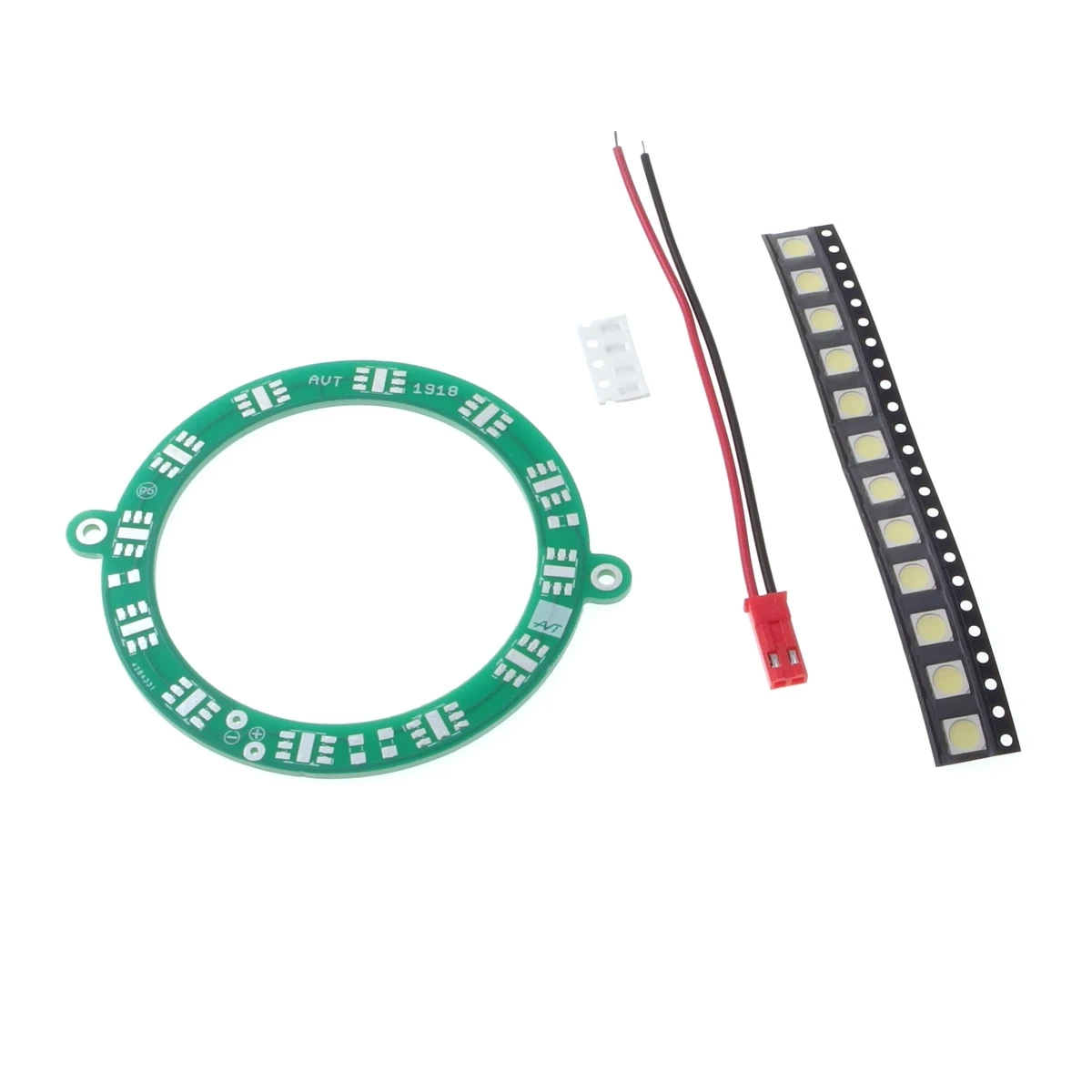

AVT1918 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, 12 diod LED SMD 5050, rezystory R1-R4 51 Ω SMD1206 oraz przewód z wtyczką do wykonania pierścieniowego oświetlacza LED.

Notes

Oświetlacz wymaga zasilania 12 V DC o wydajności prądowej co najmniej 250 mA.

Diody LED są połączone szeregowo-równolegle w cztery grupy po trzy diody.

Dwa uszka na płytce ułatwiają zamocowanie pierścienia przy kamerze, mikroskopie albo głowicy urządzenia.

Montaż obejmuje elementy SMD, dlatego przed pierwszym uruchomieniem warto sprawdzić kierunek diod LED i poprawność lutowania rezystorów.

Uwaga: oświetlacz zasilaj wyłącznie napięciem 12 V DC z zachowaniem polaryzacji. Odwrotne podłączenie lub zbyt wysokie napięcie może uszkodzić diody LED.
