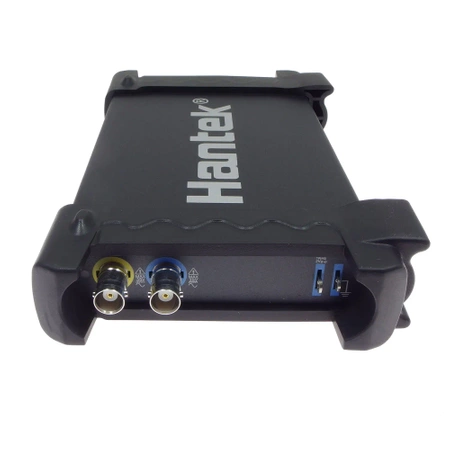

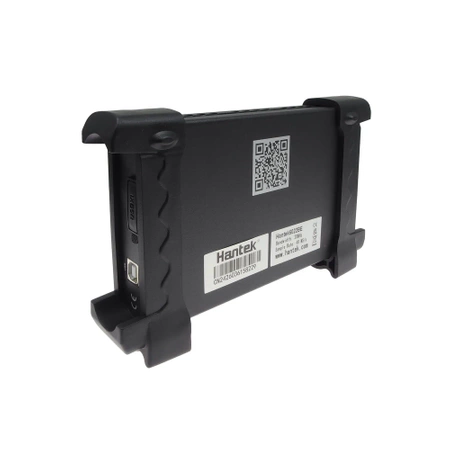

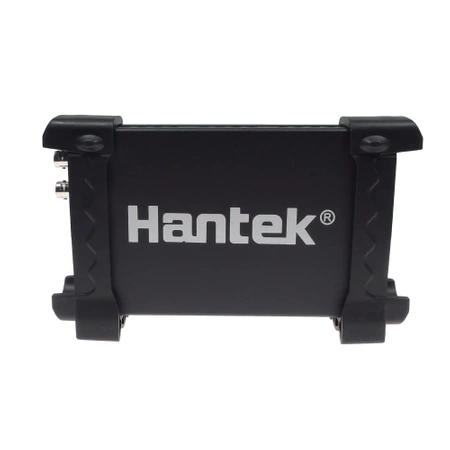

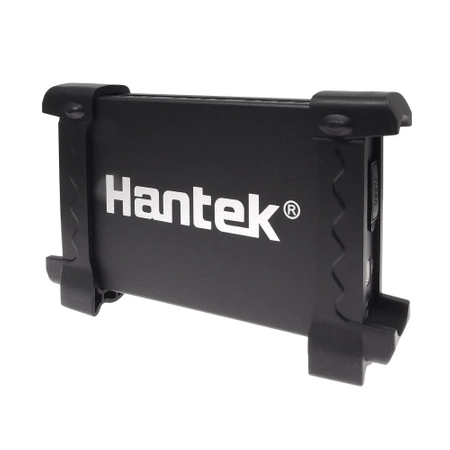

Oscyloskop dwukanałowy 2x20MHz USB/PC HANTEK 6022BE

Hantek 6022BE to dwukanałowy oscyloskop cyfrowy, zaprojektowany z myślą o użytkownikach poszukujących przystępnego cenowo i łatwego w obsłudze narzędzia do analizy sygnałów elektrycznych. Dzięki swoim kompaktowym rozmiarom i możliwości podłączenia do komputera za pomocą interfejsu USB, jest idealnym rozwiązaniem zarówno dla hobbystów, jak i profesjonalistów.

Obudowa wykonana z anodyzowanego aluminium. Dzięki temu oscyloskop jest nie tylko ciekawy wizualnie i stylowy, ale również obudowa zapewnia dobrą odporność na ciepło i zużycie

Kluczowe cechy:

• Dwukanałowy: Jednoczesna obserwacja dwóch sygnałów.
• Pasmo przenoszenia: 20MHz, co pozwala na analizę szerokiego zakresu sygnałów.
• Częstotliwość próbkowania: 48MS/s, zapewniająca dokładne odwzorowanie przebiegów czasowych.
• Rozdzielczość pionowa: 8 bitów, gwarantująca odpowiednią dokładność pomiarów.
• Zakres wzmocnienia: Od 20mV do 5V, umożliwiający analizę zarówno małych, jak i dużych sygnałów.
• Tryby wyzwalania: Automatyczny, normalny i pojedynczy, zapewniające elastyczność w różnych sytuacjach pomiarowych.
• Funkcje matematyczne: dodawanie, odejmowanie, mnożenie, dzielenie, umożliwiające zaawansowaną analizę sygnałów.
• FFT (Transformata Fouriera): Możliwość podłączenia wielu oscyloskopów DSO do jednego komputera w celu łatwej obsługi wielu kanałów.
• Pomiary kursora: Dokładne określanie parametrów sygnału, takich jak częstotliwość i napięcie.

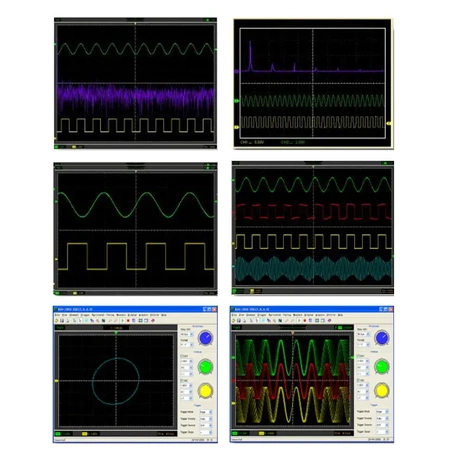

• Wyświetlanie przebiegów: Różne tryby wyświetlania, w tym średnia przebiegu, przetrzymanie i intensywność, ułatwiające analizę złożonych sygnałów.
• Kompaktowa konstrukcja: Łatwy transport i przechowywanie.

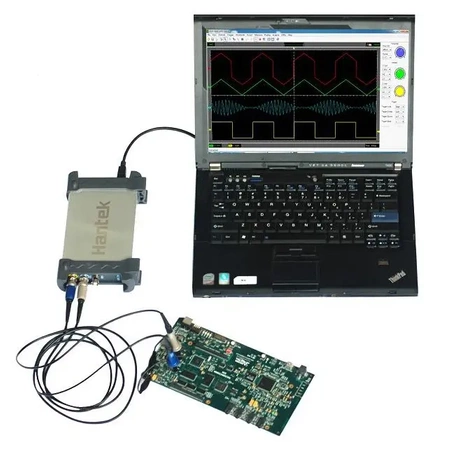

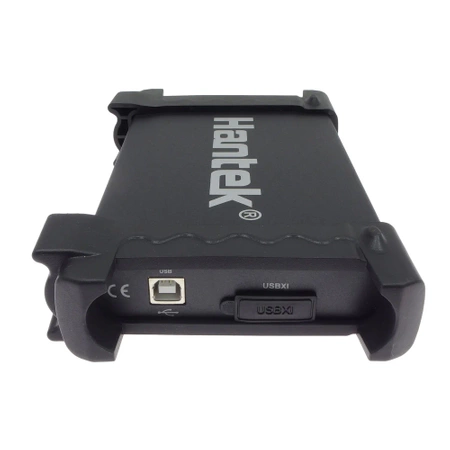

• Interfejs USB 2.0 umożliwia pracę bez zewnętrznego zasilania, zapewniając wygodną obsługę.
• 23 funkcje pomiarowe, funkcja PASS/FAIL - idealny do zastosowań technicznych.

Specyfikacja:

• Model: Hantek 6022BE
• 2 Kanały
• Pasmo przenoszenia: 20MHz
• Impedancja wejściowa: 1MΩ 25pF
• Maksymalna częstotliwość próbkowania: 48MS/s
• Łącznik: DC (Łącznik stałoprądowy)
• Rozdzielczość pionowa: 8Bit
• Zakres wzmocnienia: 20mV-5V
• Dokładność DC: ±3%
• Zakres podstawy czasu: 4ns-5ks (nanosekundy - kilosekundy)
• Ochrona wejściowa: Zabezpieczenie diodą
• Tryb XY: Tak
• Wejście zewnętrzne: Nie
• Tryb wyzwalania: Automatyczny, Normalny i Pojedynczy
• Nachylenie wyzwalania: +/-
• Regulowany poziom wyzwalania: Tak
• Typ wyzwalania: Zbocze narastające, zbocze opadające
• Źródło wyzwalania: CH1, CH2
• Wyzwalanie przed/po: 0-100%
• Rozmiar bufora: 1M
• Wybór próbkowania: Tak
• Tryb pionowy: CH1, CH2, Dual (Podwójny), ADD (Dodawanie)
• Pomiar kursora: Tak
• Matematyka: FFT (Transformata Fouriera), dodawanie, odejmowanie, mnożenie, dzielenie
• Kursor: Częstotliwość, Napięcie
• Standard USBXI (TM)
• Wymiary 205 x 120 x 35mm

Zawartość zestawu:

• Oscyloskop Hantek 6022BE
• Sondy pomiarowe
• Płyta CD z oprogramowaniem
• Instrukcja obsługi
• Kabel USB

Zastosowania:

• Serwis elektroniki
• Edukacja
• Hobbystyka
• Badania i rozwój
