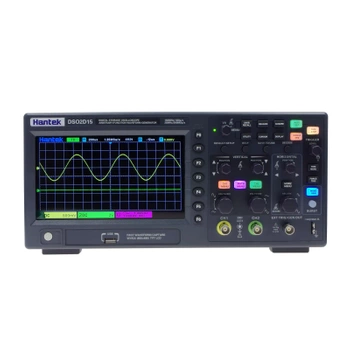

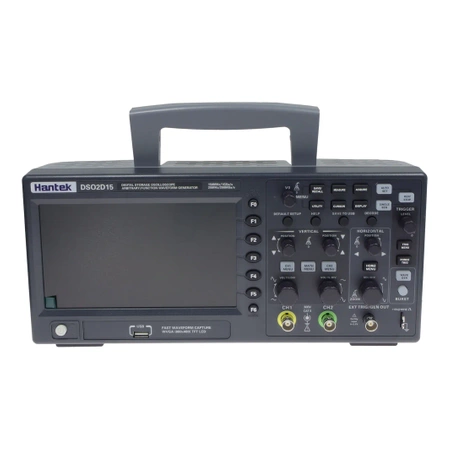

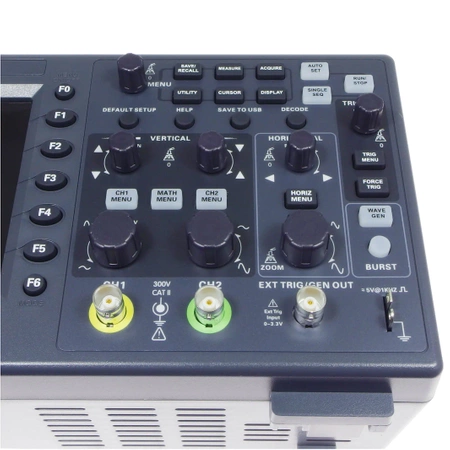

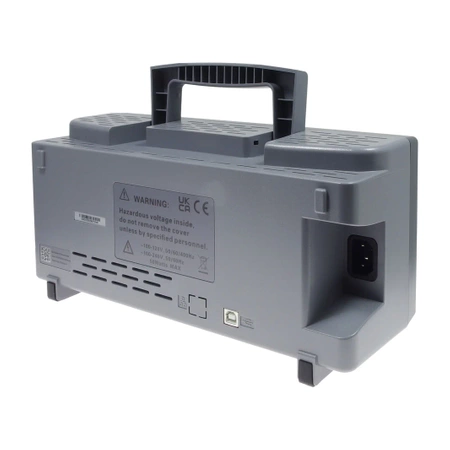

Oscyloskop dwukanałowy 2x150MHz z generatorem HANTEK DSO2D15

Oscyloskop Hantek DSO2D15 z 1-kanałowym generatorem przebiegów 25MHz obsługującym dowolny kształt fali

Pasmo przenoszenia kanału analogowego: 150MHz
2 kanały sterowane przez niezależne pokrętła
generator przebiegów
14 rodzajów trybów wyzwalania, standardowo z 5 rodzajami wyzwalania i dekodowania protokołów szeregowych
częstotliwość próbkowania do 1 GSa/s
głębokość pamięci 8M
zakres pionowy 2mV/div ~ 10V/div
rozdzielczość pionowa: 8bit
wyzwalanie: Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
dekodowanie magistrali i analiza protokołu: RS232/UART, I2C, SPI, CAN, LIN
możliwość zapisywania wielu formatów danych, takich jak ustawienia, przebiegi, przebiegi referencyjne, CSV, obrazy
3-cyfrowy miernik napięcia cyfrowego i 6-cyfrowy wskaźnik częstotliwości sprzętowej
32 rodzaje automatycznych pomiarów ze statystyką, statystyka w czasie rzeczywistym maksimum, minimum, odchylenie standardowe itp.
obsługa testowania progu, pomiary wolne w obrębie ekranu
sterowanie zdalne za pomocą poleceń SCPI
interfejs USB

Specyfikacja szczegółowa:

Oscyloskop:

Częstotliwość próbkowania: 1GSa/s (jeden kanał); 500MSa/s (dwa kanały)
Akwizycja: Normalna, Próbka danych, Wartość szczyt-szczyt, Wyświetlanie wysokiej częstotliwości i losowego szumu
Średnia: Średni przebieg, razy: 4, 8, 16, 32, 64, 128
Wysoka rozdzielczość: Do 12 bitów

Wejście:

Łącznik wejściowy: DC, AC, GND
Impedancja wejściowa: 1MΩ±2% ‖20pF±3pF
Współczynnik tłumienia sondy: 1X, 10X, 100X, 1000X
Napięcie znamionowe: 300V CAT II
Maksymalne napięcie wejściowe: 300VRMS (10X)

Horizontal:

Interpolacja przebiegu: (sin x)/x
Maksymalna długość rekordu: Jeden kanał: maksymalnie 8M; Dwa kanały: maksymalnie 4M
Zakres skali poziomej: 2ns/div~100s/div, krokami 1, 2, 5
Tryb podstawy czasu: Y-T, X-Y, Roll
Przesunięcie zerowe: ±0.5 div × minimalny przekładnik podstawy czasu
Dokładność częstotliwości próbkowania i czasu opóźnienia: ±25ppm
Dokładność pomiaru czasu delta (pełne pasmo): Tryb pojedynczy, normalny: ±(1 interwał próbkowania+100ppm×odczyt+0.6ns)> 16 razy średnie: ±(1 interwał próbkowania+100ppm×odczyt+0.4ns)
Interwał próbkowania = sek/div ÷ 200
Dokładność częstotliwości próbkowania i czasu opóźnienia: ±50ppm (dla dowolnego interwału większego niż 1ms)

Vertical:

Model: DSO2D15
Pasmo przenoszenia: 150MHz
Czas narastania w pozycji BNC (typowy): 2.4ns
Rozdzielczość: 8 bitów rozdzielczości, każdy kanał próbkuje jednocześnie
Czułość pionowa: 2mV/div do 10V/div
Zakres przesunięcia: ≥ 200mV/div, ±1V; < 200mV/div ±50V
Operacje matematyczne: +, -, ×, ÷, FFT
Okno FFT: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop
Ograniczenie pasma: 20MHz
Odpowiedź basowa (-3db): W pozycji BNC ≤ 10Hz
Dokładność wzmocnienia pionowego:
W trybie akwizycji "normalny" lub "średni", dokładność 10V/div do 10mV/div wynosi ±3%
W trybie akwizycji "normalny" lub "średni", dokładność 5mV/div do 2mV/div wynosi ±4%

Uwaga: Pasmo przenoszenia zmniejsza się do 6MHz przy użyciu sondy 1X.

Typy wyzwalania:

Edge (krawędź)
Pulse width (szerokość impulsu)
Video (wideo)
Slope (nachylenie)
Overtime (czas przekroczenia)
Window (okno)
Pattern (wzór)
Interval (interwał)
Under Amp (pod wzmocnieniem)
UART
LIN
CAN
SPI
IIC

Zakres poziomu wyzwalania: ±5 podziałek od środka ekranu

Tryb wyzwalania:

Auto (automatyczny)
Normal (normalny)
Single (pojedynczy)

Poziom:

CH1~CH2: ±4 podziałki od środka ekranu
EXT (tylko z modelem AWG): 0~3.3V
Zakres holdoff: 8ns~10s

Dokładność poziomu wyzwalania:

CH1~CH2: 0.2 div × volts/div w granicach ±4 podziałek od środka ekranu
EXT (tylko z modelem AWG): ±（Wartość ustawiona × 6%+40mV）

Wyzwalanie krawędziowe:

Nachylenie: Narastająca krawędź, opadająca krawędź, narastająca lub opadająca krawędź
Źródło sygnału: CH1, CH2, EXT (tylko z modelem AWG)

Wyzwalanie szerokości impulsu:

Polarność: Polarność dodatnia, polarność ujemna
Warunek (kiedy): <, >, !=, =
Źródło sygnału: CH1~CH2
Zakres szerokości impulsu: 8ns ~ 10s
Dokładność: 8ns

Wyzwalanie wideo:

Standard sygnału: NTSC, PAL
Źródło sygnału: CH1~CH2
Synchronizacja: Linia skanowania, numer linii, nieparzysty pole, parzysty pole, wszystkie pola

Wyzwalanie nachylenia:

Nachylenie: Narastające, opadające
Warunek (kiedy): <, >, !=, =
Źródło sygnału: CH1 ~ CH2
Zakres czasu: 8ns ~ 10s
Dokładność: 8ns

Wyzwalanie czasu przekroczenia:

Źródło sygnału: CH1~CH2
Polarność: Polarność dodatnia, polarność ujemna
Zakres czasu: 8ns ~ 10s
Dokładność: 8ns

Wyzwalanie okna: Źródło sygnału: CH1~CH2

Wyzwalanie wzorca:

Wzór: 0: niski poziom; 1: wysoki poziom; X: ignoruj
Poziom (źródło sygnału): CH1~CH2

Wyzwalanie interwałowe:

Nachylenie: Narastające, opadające
Warunek (kiedy): <, >, !=, =
Źródło sygnału: CH1~CH2
Zakres czasu: 8ns ~ 10s
Dokładność: 8ns

Wyzwalanie Under Amp:

Polarność: Polarność dodatnia, polarność ujemna
Warunek (kiedy): <, >, !=, =
Źródło sygnału: CH1~CH2
Zakres czasu: 8ns ~ 10s
Dokładność: 8ns

Wyzwalanie UART:

Warunek (kiedy): Start, Stop, dane, Parity ERR, COM ERR
Źródło sygnału (RX/TX): CH1~CH2
Format danych: Hex (szesnastkowy)
Długość danych: 1 bajt
Szerokość bitu danych: 5 bit, 6 bit, 7 bit, 8 bit
Kontrola parzystości: brak, nieparzysta, parzysta
Poziom bezczynności: wysoki, niski
Prędkość transmisji (opcjonalnie): 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
Prędkość transmisji (definiowana przez użytkownika): 300bit/s~334000bit/s

Wyzwalanie LIN:

Warunek (kiedy): Pole interwałowe, pole synchronizacji, pole ID, błąd synchronizacji, identyfikator, ID i dane
Źródło sygnału: CH1~CH2
Format danych: Hex (szesnastkowy)
Prędkość transmisji (opcjonalnie): 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
Prędkość transmisji (definiowana przez użytkownika): 300bit/s~334000bit/s

Wyzwalanie CAN:

Warunek (kiedy): Bit startu, zdalny identyfikator ramki, identyfikator ramki danych, identyfikator ramki, dane ramki danych, ramka błędu, wszystkie błędy, błąd ACK, ramka przeciążenia
Źródło sygnału: CH1~CH2
Format danych: Hex (szesnastkowy)
Prędkość transmisji (opcjonalnie): 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
Prędkość transmisji (definiowana przez użytkownika): 5kbit/s~1Mbit/s

Wyzwalanie SPI:

Źródło sygnału: CH1~CH2
Format danych: Hex (szesnastkowy)
Szerokość bitu danych: 4, 8, 16, 24, 32

Wyzwalanie IIC:

Źródło sygnału (SDA/SCL): CH1~CH2
Format danych: Hex (szesnastkowy)
Indeks danych: 0~7
Kiedy (warunek): Bit startu, bit stopu, No Ack, adres, restart, adres i dane

Pomiar:

Różnica napięcia między kursorami: △V
Różnica czasu między kursorami: △T
Odwrotność △T, w hercach (1/△T)
Pomiar automatyczny: częstotliwość, okres, średnia, szczyt-szczyt, RMS, minimum, maksimum, czas narastania, czas opadania, + szerokość, - szerokość, podstawa, szczyt, środek, amplituda, przeregulowanie, przedstrzał, różnica fazy narastającej krawędzi, różnica fazy opadającej krawędzi, + obowiązek, - obowiązek, średnia okresu, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
DVM: Źródło danych: CH1, CH2; Typ pomiaru: DC RMS, AC RMS, DC
Częstotliwość miernika: Miernik częstotliwości sprzętowy 6 bitów

Generator przebiegów dowolnych:

Kanał 1:
