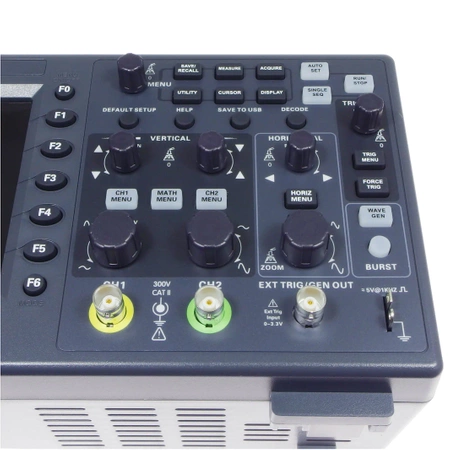

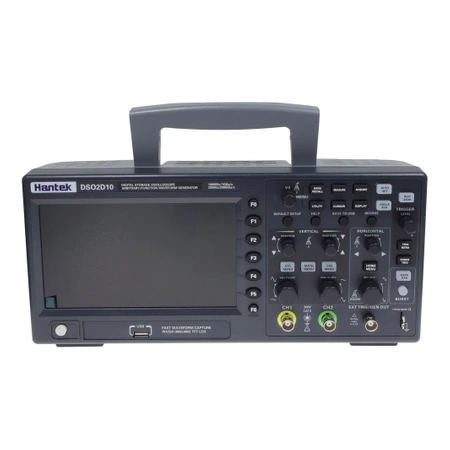

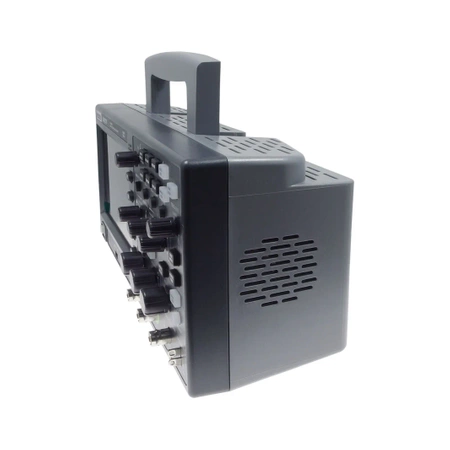

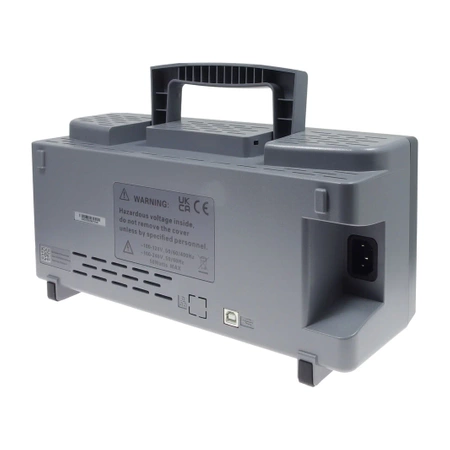

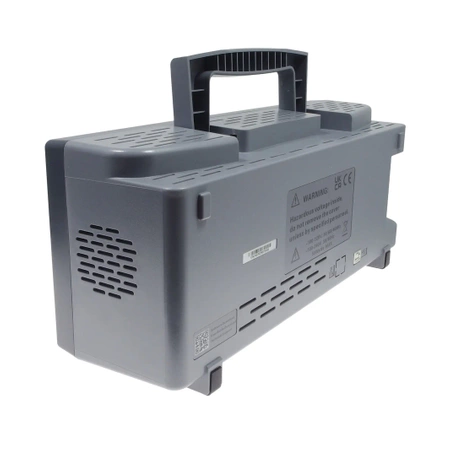

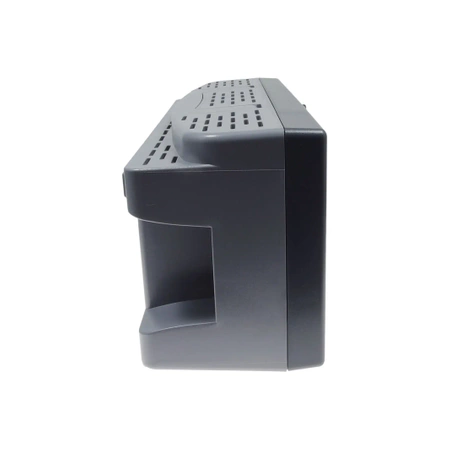

Oscyloskop dwukanałowy 2x100MHz z generatorem HANTEK DSO2D10

Oscyloskop Hantek DSO2D10 z 1-kanałowym generatorem przebiegów 25MHz obsługującym dowolny kształt fali

• Pasmo przenoszenia kanału analogowego: 100MHz
• 2 kanały sterowane przez niezależne pokrętła
• generator przebiegów
• 14 rodzajów trybów wyzwalania, standardowo z 5 rodzajami wyzwalania i dekodowania protokołów szeregowych
• częstotliwość próbkowania do 1 GSa/s
• głębokość pamięci 8M
• zakres pionowy 2mV/div ~ 10V/div
• rozdzielczość pionowa: 8bit
• wyzwalanie: Edge, Pulse, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
• dekodowanie magistrali i analiza protokołu: RS232/UART, I2C, SPI, CAN, LIN
• możliwość zapisywania wielu formatów danych, takich jak ustawienia, przebiegi, przebiegi referencyjne, CSV, obrazy
• 3-cyfrowy miernik napięcia cyfrowego i 6-cyfrowy wskaźnik częstotliwości sprzętowej
• 32 rodzaje automatycznych pomiarów ze statystyką, statystyka w czasie rzeczywistym maksimum, minimum, odchylenie standardowe itp.
• obsługa testowania progu, pomiary wolne w obrębie ekranu
• sterowanie zdalne za pomocą poleceń SCPI
• interfejs USB

Specyfikacja szczegółowa:

Oscyloskop:

• Częstotliwość próbkowania: 1GSa/s (jeden kanał); 500MSa/s (dwa kanały)
• Akwizycja: Normalna, Próbka danych, Wartość szczyt-szczyt, Wyświetlanie wysokiej częstotliwości i losowego szumu
• Średnia: Średni przebieg, razy: 4, 8, 16, 32, 64, 128
• Wysoka rozdzielczość: Do 12 bitów

Wejście:

• Łącznik wejściowy: DC, AC, GND
• Impedancja wejściowa: 1MΩ±2% ‖20pF±3pF
• Współczynnik tłumienia sondy: 1X, 10X, 100X, 1000X
• Napięcie znamionowe: 300V CAT II
• Maksymalne napięcie wejściowe: 300VRMS (10X)

Horizontal:

• Interpolacja przebiegu: (sin x)/x
• Maksymalna długość rekordu: Jeden kanał: maksymalnie 8M; Dwa kanały: maksymalnie 4M
• Zakres skali poziomej: 2ns/div~100s/div, krokami 1, 2, 5
• Tryb podstawy czasu: Y-T, X-Y, Roll
• Przesunięcie zerowe: ±0.5 div × minimalny przekładnik podstawy czasu
• Dokładność częstotliwości próbkowania i czasu opóźnienia: ±25ppm
• Dokładność pomiaru czasu delta (pełne pasmo): Tryb pojedynczy, normalny: ±(1 interwał próbkowania+100ppm×odczyt+0.6ns)> 16 razy średnie: ±(1 interwał próbkowania+100ppm×odczyt+0.4ns)
• Interwał próbkowania = sek/div ÷ 200
• Dokładność częstotliwości próbkowania i czasu opóźnienia: ±50ppm (dla dowolnego interwału większego niż 1ms)

Vertical:

• Model: DSO2D10
• Pasmo przenoszenia: 100MHz
• Czas narastania w pozycji BNC (typowy): 3.5ns
• Rozdzielczość: 8 bitów rozdzielczości, każdy kanał próbkuje jednocześnie
• Czułość pionowa: 2mV/div do 10V/div
• Zakres przesunięcia: ≥ 200mV/div, ±1V; < 200mV/div ±50V
• Operacje matematyczne: +, -, ×, ÷, FFT
• Okno FFT: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop
• Ograniczenie pasma: 20MHz
• Odpowiedź basowa (-3db): W pozycji BNC ≤ 10Hz
• Dokładność wzmocnienia pionowego:
• W trybie akwizycji "normalny" lub "średni", dokładność 10V/div do 10mV/div wynosi ±3%
• W trybie akwizycji "normalny" lub "średni", dokładność 5mV/div do 2mV/div wynosi ±4%

Uwaga: Pasmo przenoszenia zmniejsza się do 6MHz przy użyciu sondy 1X.

Typy wyzwalania:

• Edge (krawędź)
• Pulse width (szerokość impulsu)
• Video (wideo)
• Slope (nachylenie)
• Overtime (czas przekroczenia)
• Window (okno)
• Pattern (wzór)
• Interval (interwał)
• Under Amp (pod wzmocnieniem)
• UART
• LIN
• CAN
• SPI
• IIC

Zakres poziomu wyzwalania: ±5 podziałek od środka ekranu

Tryb wyzwalania:

• Auto (automatyczny)
• Normal (normalny)
• Single (pojedynczy)

Poziom:

• CH1~CH2: ±4 podziałki od środka ekranu
• EXT (tylko z modelem AWG): 0~3.3V
• Zakres holdoff: 8ns~10s

Dokładność poziomu wyzwalania:

• CH1~CH2: 0.2 div × volts/div w granicach ±4 podziałek od środka ekranu
• EXT (tylko z modelem AWG): ±（Wartość ustawiona × 6%+40mV）

Wyzwalanie krawędziowe:

• Nachylenie: Narastająca krawędź, opadająca krawędź, narastająca lub opadająca krawędź
• Źródło sygnału: CH1, CH2, EXT (tylko z modelem AWG)

Wyzwalanie szerokości impulsu:

• Polarność: Polarność dodatnia, polarność ujemna
• Warunek (kiedy): <, >, !=, =
• Źródło sygnału: CH1~CH2
• Zakres szerokości impulsu: 8ns ~ 10s
• Dokładność: 8ns

Wyzwalanie wideo:

• Standard sygnału: NTSC, PAL
• Źródło sygnału: CH1~CH2
• Synchronizacja: Linia skanowania, numer linii, nieparzysty pole, parzysty pole, wszystkie pola

Wyzwalanie nachylenia:

• Nachylenie: Narastające, opadające
• Warunek (kiedy): <, >, !=, =
• Źródło sygnału: CH1 ~ CH2
• Zakres czasu: 8ns ~ 10s
• Dokładność: 8ns

Wyzwalanie czasu przekroczenia:

• Źródło sygnału: CH1~CH2
• Polarność: Polarność dodatnia, polarność ujemna
• Zakres czasu: 8ns ~ 10s
• Dokładność: 8ns

Wyzwalanie okna: Źródło sygnału: CH1~CH2

Wyzwalanie wzorca:

• Wzór: 0: niski poziom; 1: wysoki poziom; X: ignoruj
• Poziom (źródło sygnału): CH1~CH2

Wyzwalanie interwałowe:

• Nachylenie: Narastające, opadające
• Warunek (kiedy): <, >, !=, =
• Źródło sygnału: CH1~CH2
• Zakres czasu: 8ns ~ 10s
• Dokładność: 8ns

Wyzwalanie Under Amp:

• Polarność: Polarność dodatnia, polarność ujemna
• Warunek (kiedy): <, >, !=, =
• Źródło sygnału: CH1~CH2
• Zakres czasu: 8ns ~ 10s
• Dokładność: 8ns

Wyzwalanie UART:

• Warunek (kiedy): Start, Stop, dane, Parity ERR, COM ERR
• Źródło sygnału (RX/TX): CH1~CH2
• Format danych: Hex (szesnastkowy)
• Długość danych: 1 bajt
• Szerokość bitu danych: 5 bit, 6 bit, 7 bit, 8 bit
• Kontrola parzystości: brak, nieparzysta, parzysta
• Poziom bezczynności: wysoki, niski
• Prędkość transmisji (opcjonalnie): 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
• Prędkość transmisji (definiowana przez użytkownika): 300bit/s~334000bit/s

Wyzwalanie LIN:

• Warunek (kiedy): Pole interwałowe, pole synchronizacji, pole ID, błąd synchronizacji, identyfikator, ID i dane
• Źródło sygnału: CH1~CH2
• Format danych: Hex (szesnastkowy)
• Prędkość transmisji (opcjonalnie): 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s
• Prędkość transmisji (definiowana przez użytkownika): 300bit/s~334000bit/s

Wyzwalanie CAN:

• Warunek (kiedy): Bit startu, zdalny identyfikator ramki, identyfikator ramki danych, identyfikator ramki, dane ramki danych, ramka błędu, wszystkie błędy, błąd ACK, ramka przeciążenia
• Źródło sygnału: CH1~CH2
• Format danych: Hex (szesnastkowy)
• Prędkość transmisji (opcjonalnie): 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
• Prędkość transmisji (definiowana przez użytkownika): 5kbit/s~1Mbit/s

Wyzwalanie SPI:

• Źródło sygnału: CH1~CH2
• Format danych: Hex (szesnastkowy)
• Szerokość bitu danych: 4, 8, 16, 24, 32

Wyzwalanie IIC:

• Źródło sygnału (SDA/SCL): CH1~CH2
• Format danych: Hex (szesnastkowy)
• Indeks danych: 0~7
• Kiedy (warunek): Bit startu, bit stopu, No Ack, adres, restart, adres i dane

Pomiar:

• Różnica napięcia między kursorami: △V
• Różnica czasu między kursorami: △T
• Odwrotność △T, w hercach (1/△T)
• Pomiar automatyczny: częstotliwość, okres, średnia, szczyt-szczyt, RMS, minimum, maksimum, czas narastania, czas opadania, + szerokość, - szerokość, podstawa, szczyt, środek, amplituda, przeregulowanie, przedstrzał, różnica fazy narastającej krawędzi, różnica fazy opadającej krawędzi, + obowiązek, - obowiązek, średnia okresu, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
• DVM: Źródło danych: CH1, CH2; Typ pomiaru: DC RMS, AC RMS, DC
• Częstotliwość miernika: Miernik częstotliwości sprzętowy 6 bitów

Generator przebiegów dowolnych:

Kanał 1:

• Częstotliwość próbkowania: 200MSa/s;
• Rozdzielczość pionowa: 12 bitów
• Maksymalna częstotliwość: 25 MHz
• Standardowe przebiegi: sinus, prostokąt, rampa, Exp, szum, DC
• Przebieg dowolny: Arb1, Arb2, Arb3, Arb4

Sin:

• Zakres częstotliwości: 0.1Hz~25MHz
• Kwadrat/impuls: Zakres częstotliwości: 0.1Hz~10MHz
• Fala trójkątna: Zakres częstotliwości: 0.1Hz~1MHz
• Fala próbkowania: Zakres częstotliwości: 0.1Hz~1MHz
• Indeks: Zakres częstotliwości: 0.1Hz~5MHz

Szum:

• Arb1: Zakres częstotliwości: 0.1 Hz do 10 MHz
• Arb2: Zakres częstotliwości: 0.1 Hz do 10 MHz
• Arb3: Zakres częstotliwości: 0.1 Hz do 10 MHz
• Arb4: Zakres częstotliwości: 0.1 Hz do 10 MHz
• Długość przebiegu: 4KSa
• Dokładność częstotliwości: 100 ppm (<10 kHz), 50 ppm (>10 kHz)
• Rozdzielczość: 0.1 Hz lub 4 bity, biorąc większą

Amplituda: Zakres wyjściowy: 10mV~7Vp-p (wysoka impedancja), 5mV~3.5Vp-p (50Ω)

Przesunięcie DC:

• Zakres: ±3.5 V, wysoka impedancja, ±1.75 V, 50 Ω
• Rozdzielczość: 100 μV lub 3 bity, biorąc większą
• Dokładność: 2% (1 kHz)
• Impedancja wyjściowa: 50 Ω

Wyświetlacz:

• Typ wyświetlacza: 7'' diagonalny TFT LCD (ekran ciekłokrystaliczny)
• Rozdzielczość wyświetlacza: 800 (poziomo) * 480 (pionowo) pikseli
• Kolor wyświetlacza: 16 milionów kolorów (24-bitowy prawdziwy kolor)
• Czas utrzymania: minimum, 1 s, 5 s, 10 s, 30 s, nieskończony
• Typ wyświetlacza: punktowy, wektorowy
• Jasność wyświetlacza: regulowana
• Typ siatki: regulowana
• Jasność siatki: regulowana
• Standardowy interfejs: USB Host, USB Device

Specyfikacja ogólne:

• Zasilanie: 240V
• Pobór mocy: <30W
• Zabezpieczenia: bezpiecznik T, 3.15A, 250V, 5x20mm
• Temperatura pracy: 0~50°C (32~122 °F)
• Wymiary: 318 x 110 x 150mm
