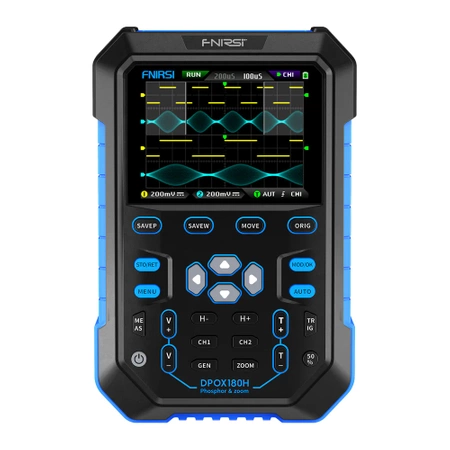

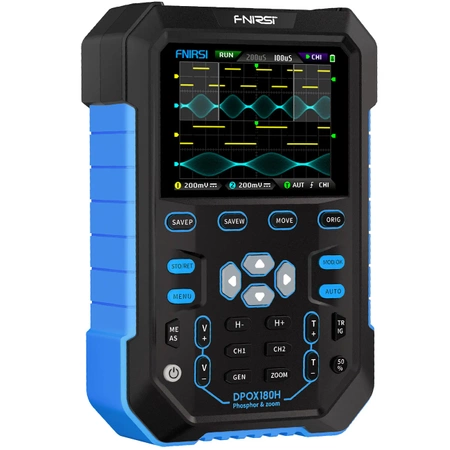

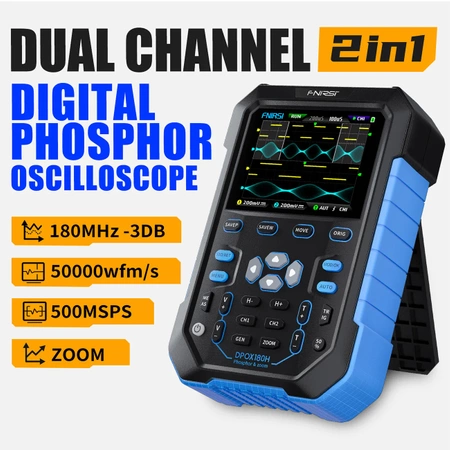

Oscyloskop dwukanałowy 180MHz; Generator sygnału FNIRSI DPOX180H

FNIRSI DPOX180H to przenośny, dwukanałowy oscyloskop cyfrowy o szerokości pasma 180 MHz i szybkości próbkowania 500 MS/s. DPOX180H jest idealnym narzędziem dla hobbystów, studentów i techników elektroniki, którzy potrzebują niedrogiego i wszechstronnego oscyloskopu.

Użytkownicy DPOX180H chwalą go za jego przenośność, łatwość obsługi i dobry stosunek ceny do jakości.

• Przenośny i kompaktowy: Oscyloskop jest zasilany bateryjnie i mieści się w kieszeni, co czyni go idealnym do użytku w terenie.
• Łatwy w obsłudze: Intuicyjny interfejs użytkownika i menu sterowania ułatwiają korzystanie z urządzenia.
• Szeroki zakres funkcji: Oscyloskop posiada wszystkie funkcje niezbędne do podstawowych pomiarów elektronicznych.

Zastosowania DPOX180H:

• Naprawa elektroniki: Oscyloskop może być używany do diagnozowania usterek w urządzeniach elektronicznych.
• Projektowanie elektroniki: Oscyloskop może być używany do testowania i debugowania obwodów elektronicznych.
• Edukacja: Oscyloskop może być używany do nauczania podstaw elektroniki.

Specyfikacja:

• Liczba kanałów: 2
• Pasmo analogowe: 180 MHz
• Maksymalna częstotliwość próbkowania: 500 MS/s
• Sprzężenie wejściowe: DC/AC
• Czas narastania: 2,5 ns
• Głębokość pamięci: 120 tys. punktów
• Impedancja wejściowa: 1 MΩ-18 pF
• Czułość pionowa: 5 mV do 10 V (1X)
• Zakres bazy czasu: 5 ns do 50 s
• Dokładność DC: ±2%
• Dokładność czasu: ±0,01%
• Zakres pomiarowy: 40 mV do 80 V (1X)
• Wymiary: 135 x 90 x 40mm

Wyświetlacz:

• Technologia fosforu cyfrowego: Obsługiwana

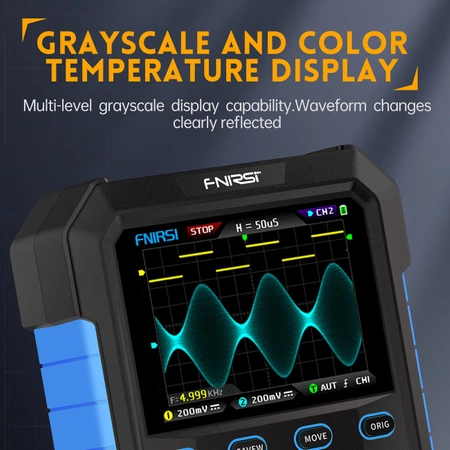

• Wyświetlacz temperatury barwowej: Obsługiwany

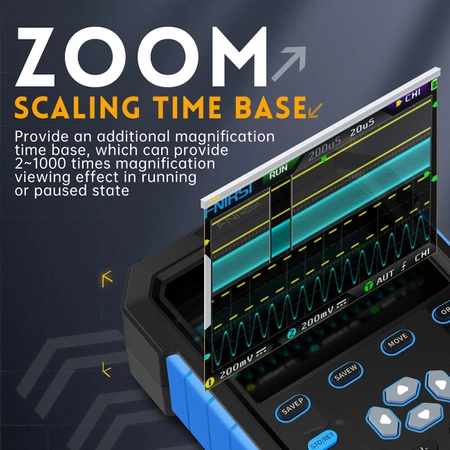

• Skalowanie zoomu podstawy czasu: Obsługiwane
• Rozmiar ekranu: 2,8 cala
• Rozdzielczość ekranu: 320 x 240
• Technologia wyświetlacza: IPS Full View

Funkcje:

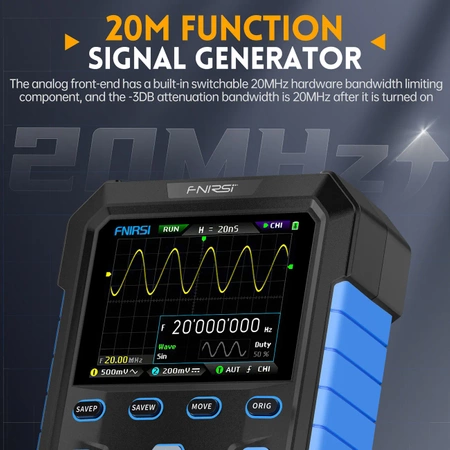

• Ograniczenie pasma: sprzętowe 20 MHz
• Regulowane automatyczne ograniczenie pasma
• Tryb X-Y: umożliwia wyświetlanie zależności dwóch sygnałów na osiach X i Y
• FFT (Fast Fourier Transform): pozwala na analizę widmową sygnałów
• Pomiar kursorem: częstotliwość/period/amplituda: Możesz dokonywać pomiarów bezpośrednio na ekranie oscyloskopu
• Wykrywanie wyzwalania: wyzwalanie cyfrowe
• Tryb wyzwalania: Auto/Pojedynczy/Normal: Różne tryby wyzwalania pozwalają na uchwycenie pożądanego fragmentu sygnału
• Krawędź wyzwalania: rosnąca/opadająca: Wybór zbocza sygnału, które inicjuje pomiar
• Tryb przewijania (Roll): Obsługiwany - umożliwia ciągłe wyświetlanie przebiegu sygnału
• Pamięć zrzutów ekranu: 90
• Pamięć przebiegów: 250 grup
• Zapis sygnału: 500 próbek
• Pomiar parametrów: 12 rodzajów - oscyloskop może mierzyć różne parametry sygnału, takie jak napięcie, prąd, częstotliwość itp.
• Generator sygnałów: 14 standardowych sygnałów funkcyjnych
• Automatyczna regulacja: oscyloskop automatycznie dostosowuje parametry pomiaru dla optymalnego wyświetlenia sygnału
• Menedżer przebiegów: pozwala na zarządzanie zapisanymi przebiegami sygnałów
• Ochrona przed przepięciem: Obsługiwana - chroni oscyloskop przed uszkodzeniem przez napięcia wyższe od dopuszczalnych

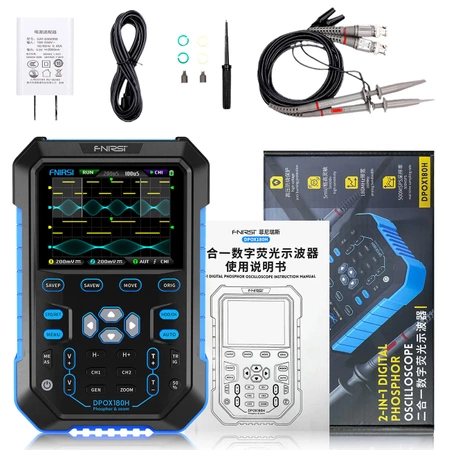

W zestawie:

• oscyloskop DPOX180H
• sonda 200MHz - 2szt
• kabel USB
• zasilacz USB (adapter sieciowy do gniazdka 230V europejskiego)
• instrukcja
• opakowanie: karton

FNIRSI DPOX180H oferuje szeroką gamę funkcji i funkcjonalności, które czynią go wszechstronnym narzędziem do analizy sygnałów elektronicznych.

Technologia fosforu cyfrowego to technologia wyświetlania stosowana w oscyloskopach cyfrowych. W przeciwieństwie do tradycyjnych wyświetlaczy CRT (Cathode Ray Tube), które wykorzystują wiązkę elektronów do malowania obrazu na ekranie, wyświetlacze fosforowe cyfrowe wykorzystują matrycę pikseli wypełnionych materiałem fosforowym, który emituje światło po wzbudzeniu wiązką elektronów.

Zalety technologii fosforu cyfrowego:

• Wysoki kontrast i jasność
• Szerokie kąty widzenia
• Szybki czas reakcji
• Długa żywotność

Wskazówki bezpieczeństwa dotyczące FNIRSI DPOX180H

1. Bezpieczeństwo elektryczne: Zawsze używaj urządzenia zgodnie z normami bezpieczeństwa elektrycznego, aby uniknąć porażenia prądem lub uszkodzenia sprzętu.
2. Wysokie napięcie: Zachowaj ostrożność podczas pracy z sygnałami wysokiego napięcia. Pamiętaj o stosowaniu odpowiednich środków bezpieczeństwa i środków ochrony indywidualnej, aby uniknąć obrażeń.
3. Prawidłowe uziemienie: Upewnij się, że oscyloskop jest prawidłowo uziemiony, aby zapobiec zagrożeniom elektrycznym i zapewnić dokładne pomiary.
4. przeciążenie: Unikaj podawania sygnałów przekraczających określony zakres napięcia wejściowego, aby uniknąć uszkodzenia urządzenia.
5. odprowadzanie ciepła: Upewnij się, że wokół urządzenia podczas pracy zapewniona jest odpowiednia wentylacja, aby umożliwić skuteczne odprowadzanie ciepła.
6. Aktualizacje oprogramowania firmware: Podczas aktualizacji oprogramowania firmware upewnij się, że proces przebiega prawidłowo, aby uniknąć potencjalnych zakłóceń lub błędów w działaniu urządzenia.

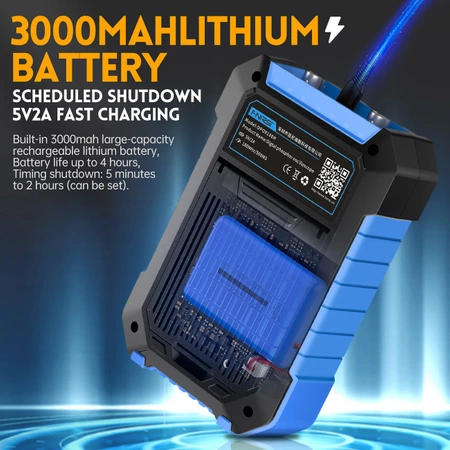

7. Używanie baterii: Stosuj się do instrukcji producenta dotyczących ładowania i użytkowania baterii, aby uniknąć zagrożenia przegrzania, pożaru lub wybuchu.
8. Przechowywanie i transport: Przechowuj i transportuj urządzenie ostrożnie, aby zapobiec uszkodzeniom mechanicznym lub narażeniu na ekstremalne warunki środowiskowe.
9. Instrukcja obsługi: Zawsze zapoznaj się z instrukcją obsługi, aby uzyskać właściwe instrukcje użytkowania, środki ostrożności i wskazówki dotyczące rozwiązywania problemów.
10. Konserwacja: Regularnie sprawdzaj i konserwuj urządzenie, aby zapewnić optymalną wydajność i bezpieczeństwo. W przypadku wykrycia jakichkolwiek nieprawidłowości, przerwij użytkowanie i zwróć się o pomoc do fachowca.
