Oscyloskop cyfrowy przenośny 200 kHz miniaturowy Noyafa NF-622

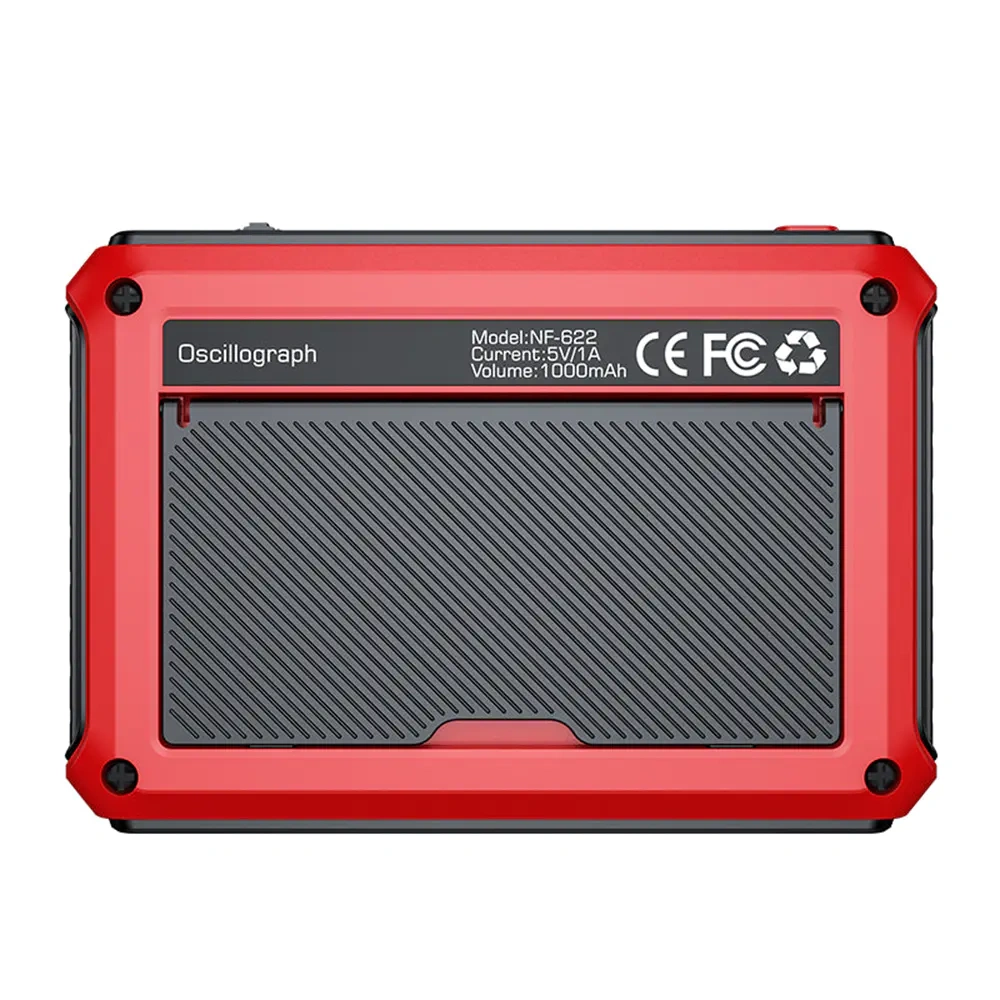

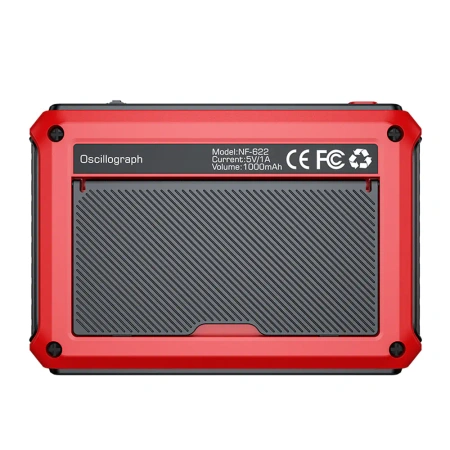

Przenośny oscyloskop cyfrowy Noyafa NF-622 do diagnostyki sygnałów

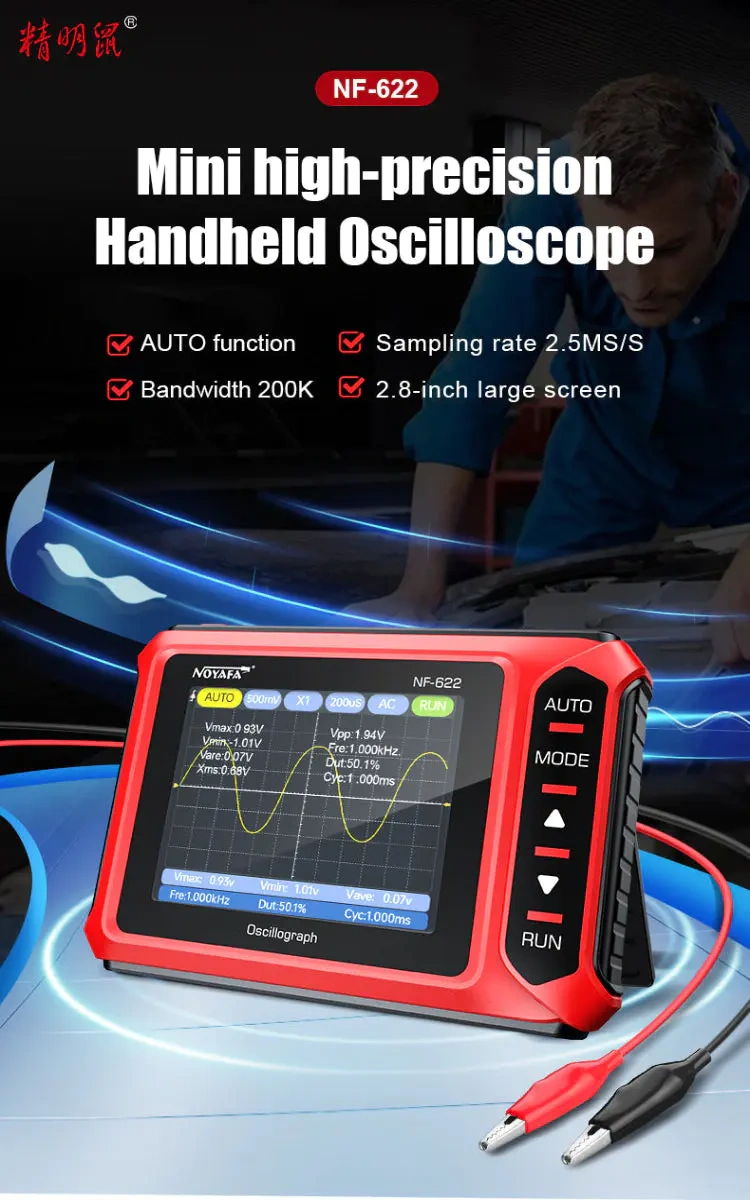

Noyafa NF-622 to kompaktowy oscyloskop cyfrowy przeznaczony do obserwacji i pomiaru przebiegów elektrycznych. Pasmo 200 kHz oraz częstotliwość próbkowania 2,5 MS/s pozwalają analizować sygnały spotykane w elektronice użytkowej, automatyce, instalacjach niskonapięciowych i układach sterujących.

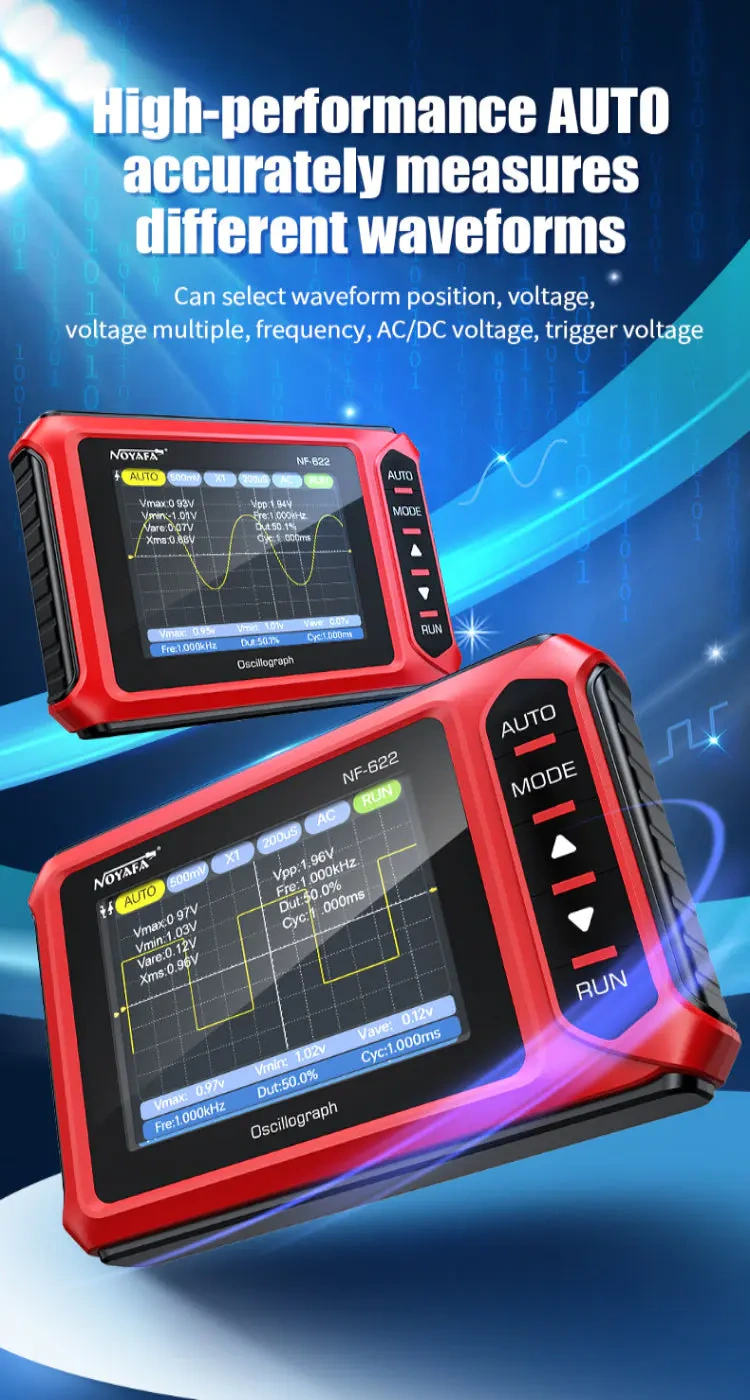

Urządzenie wyświetla przebieg oraz automatycznie oblicza podstawowe parametry sygnału, między innymi napięcie maksymalne i minimalne, napięcie międzyszczytowe, wartość skuteczną, częstotliwość, okres i współczynnik wypełnienia. Tryb AUTO dobiera ustawienia obrazu, natomiast tryby Normal i Single umożliwiają dokładniejszą obserwację sygnałów okresowych oraz pojedynczych zdarzeń.

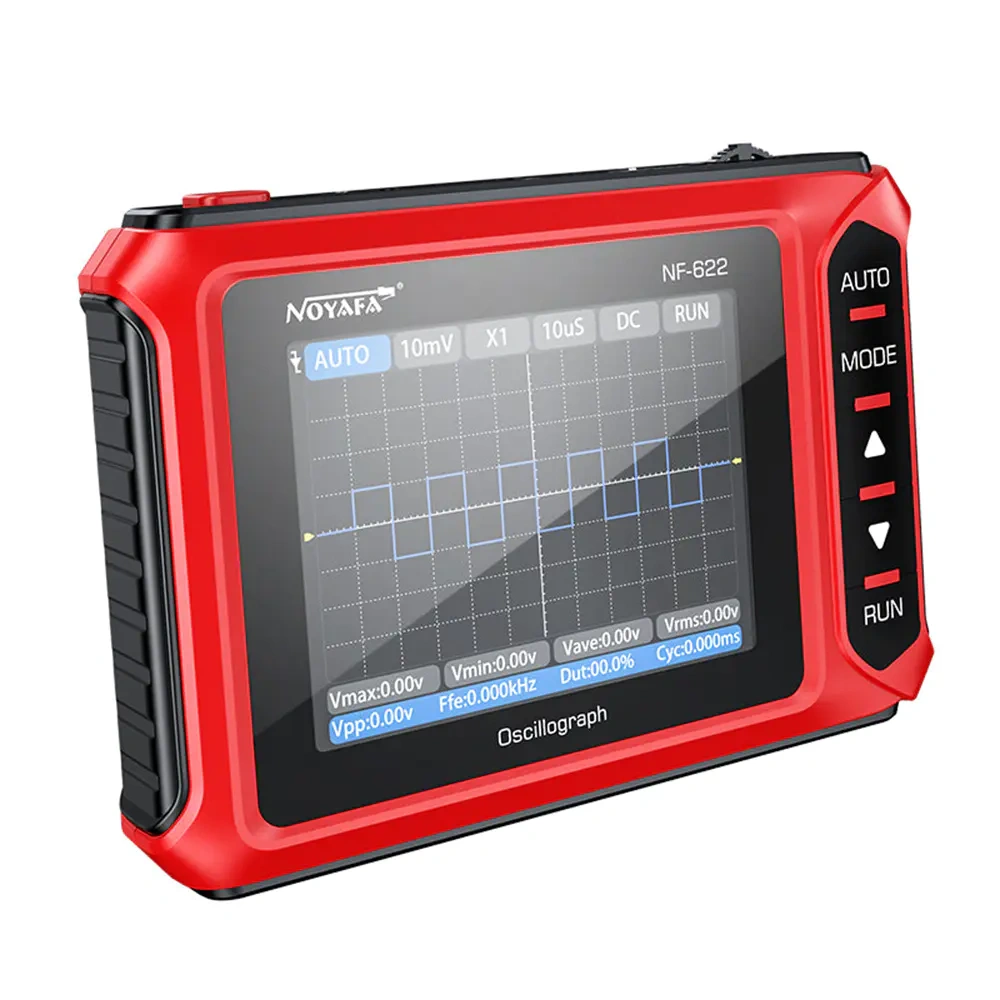

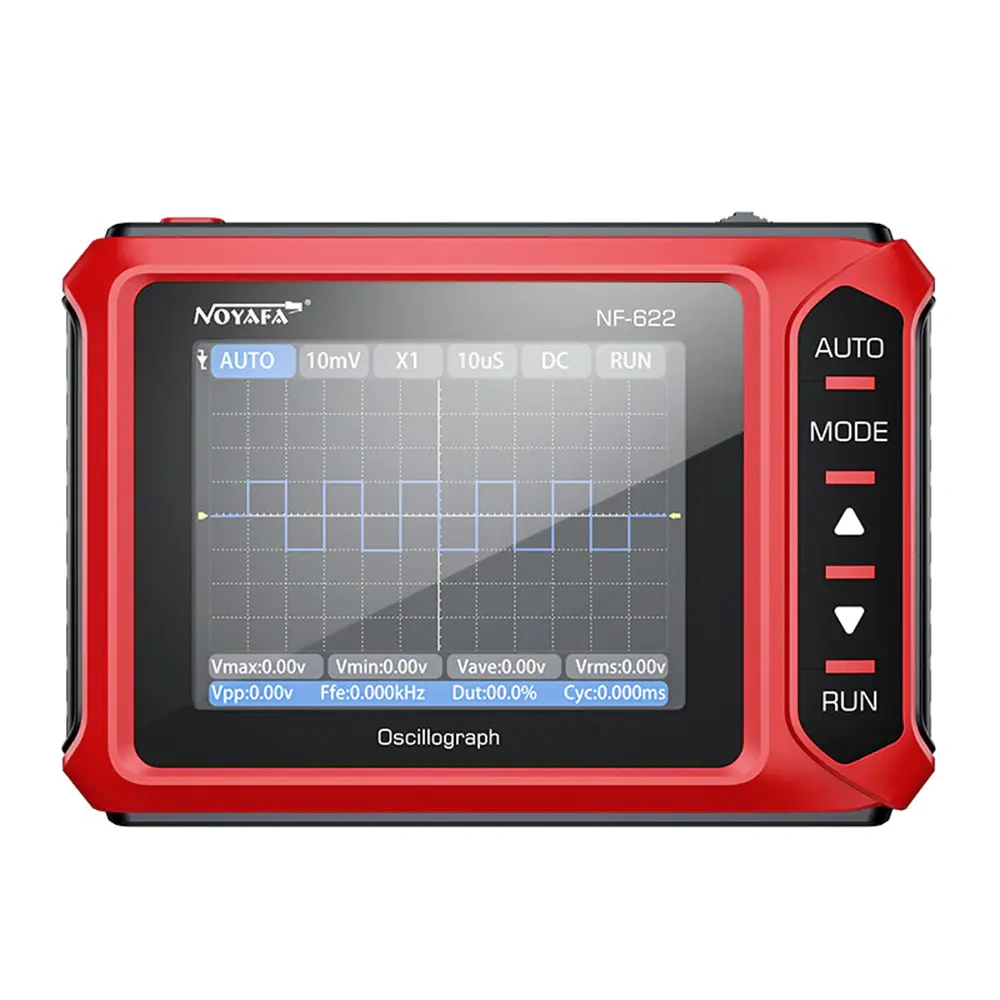

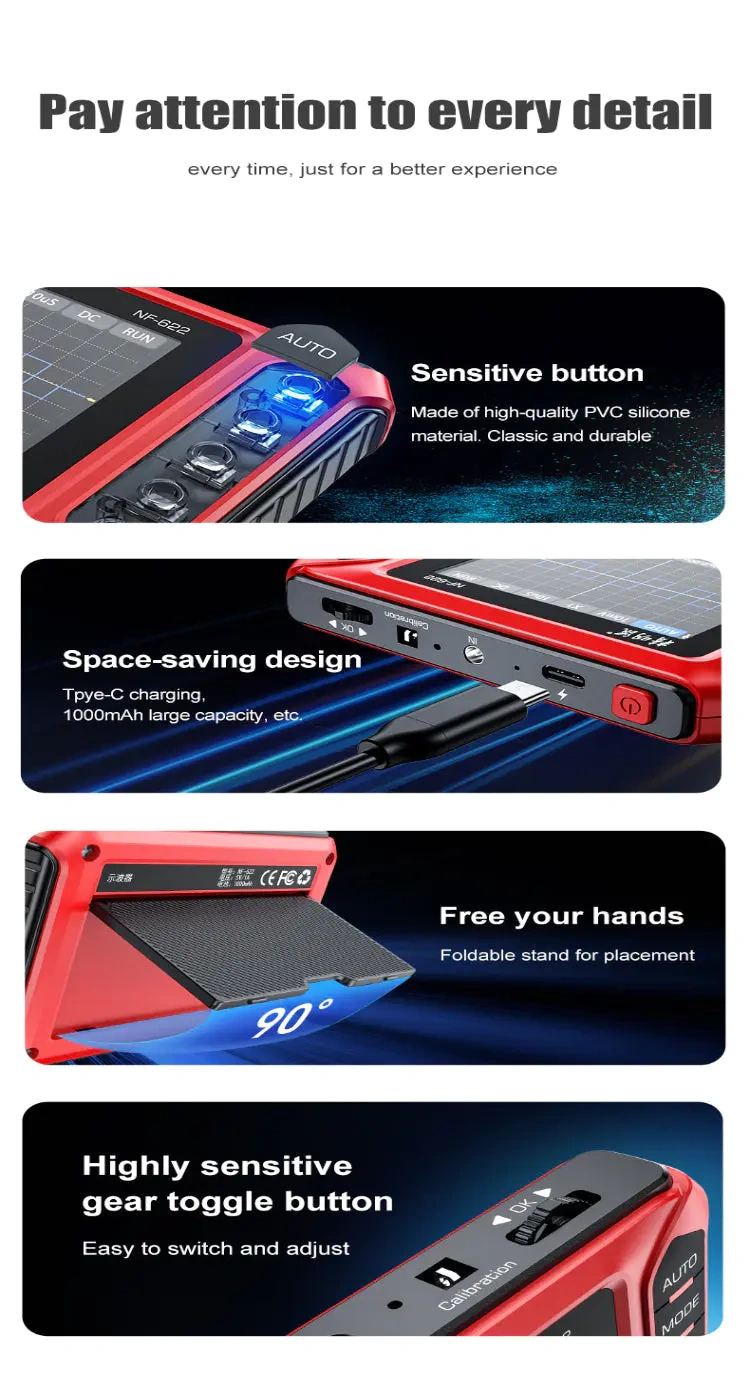

Oscyloskop ma kolorowy ekran TFT 2,8 cala, wbudowany akumulator 1000 mAh, port USB-C, rozkładaną podpórkę oraz wyjście sygnału kalibracyjnego 1 kHz. Kompaktowa obudowa ułatwia wykonywanie pomiarów poza stanowiskiem laboratoryjnym.

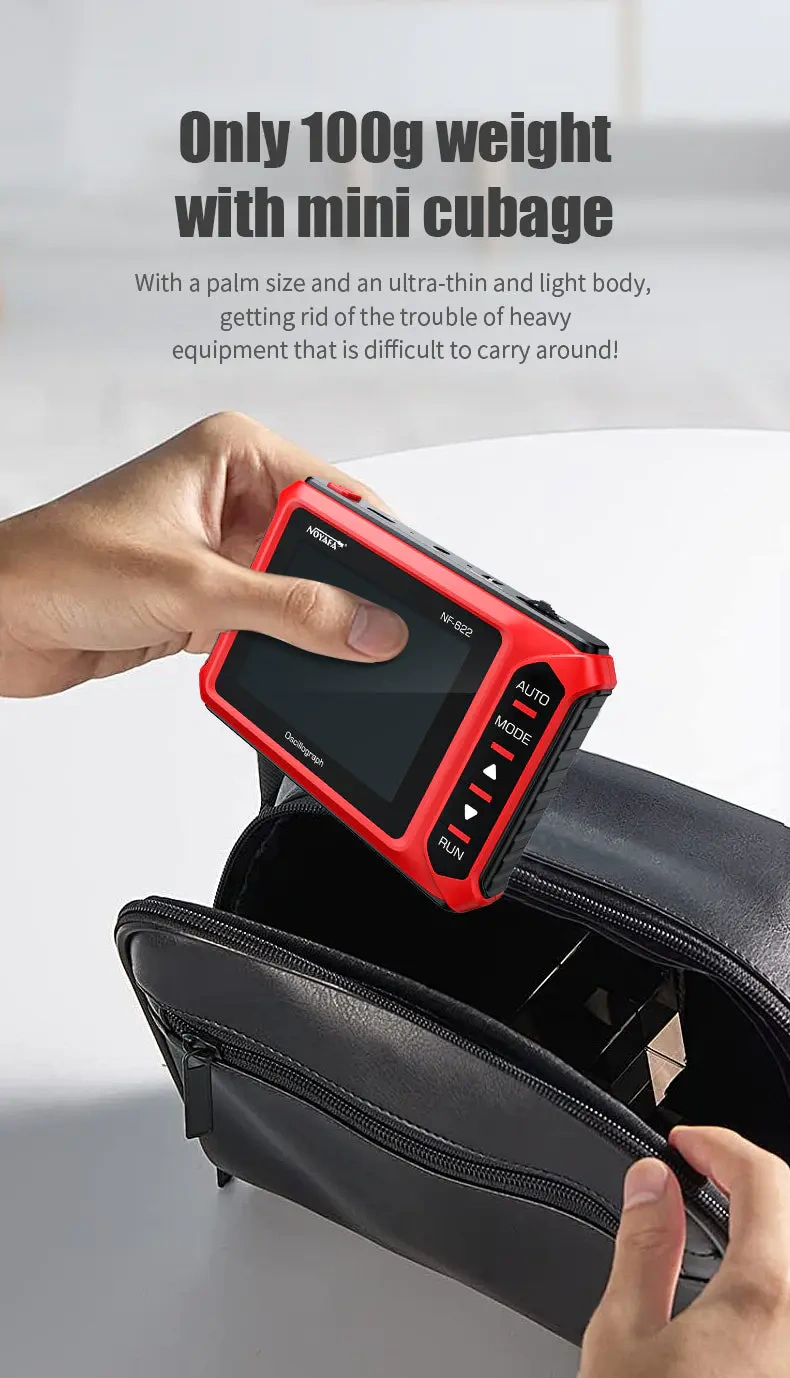

Noyafa NF-622 wyróżnia się wyjątkowo kompaktową konstrukcją. Obudowa o wymiarach około 10 × 7 × 2 cm mieści się na dłoni, dzięki czemu oscyloskop można łatwo przenosić w torbie narzędziowej, plecaku lub kieszeni. Niewielkie gabaryty ułatwiają również wykonywanie pomiarów w ciasnych miejscach, przy urządzeniach zamontowanych w szafach sterowniczych, obudowach i pojazdach.

Najważniejsze cechy

• jednokanałowa obserwacja przebiegów napięciowych
• automatyczne ustawianie parametrów obrazu w trybie AUTO

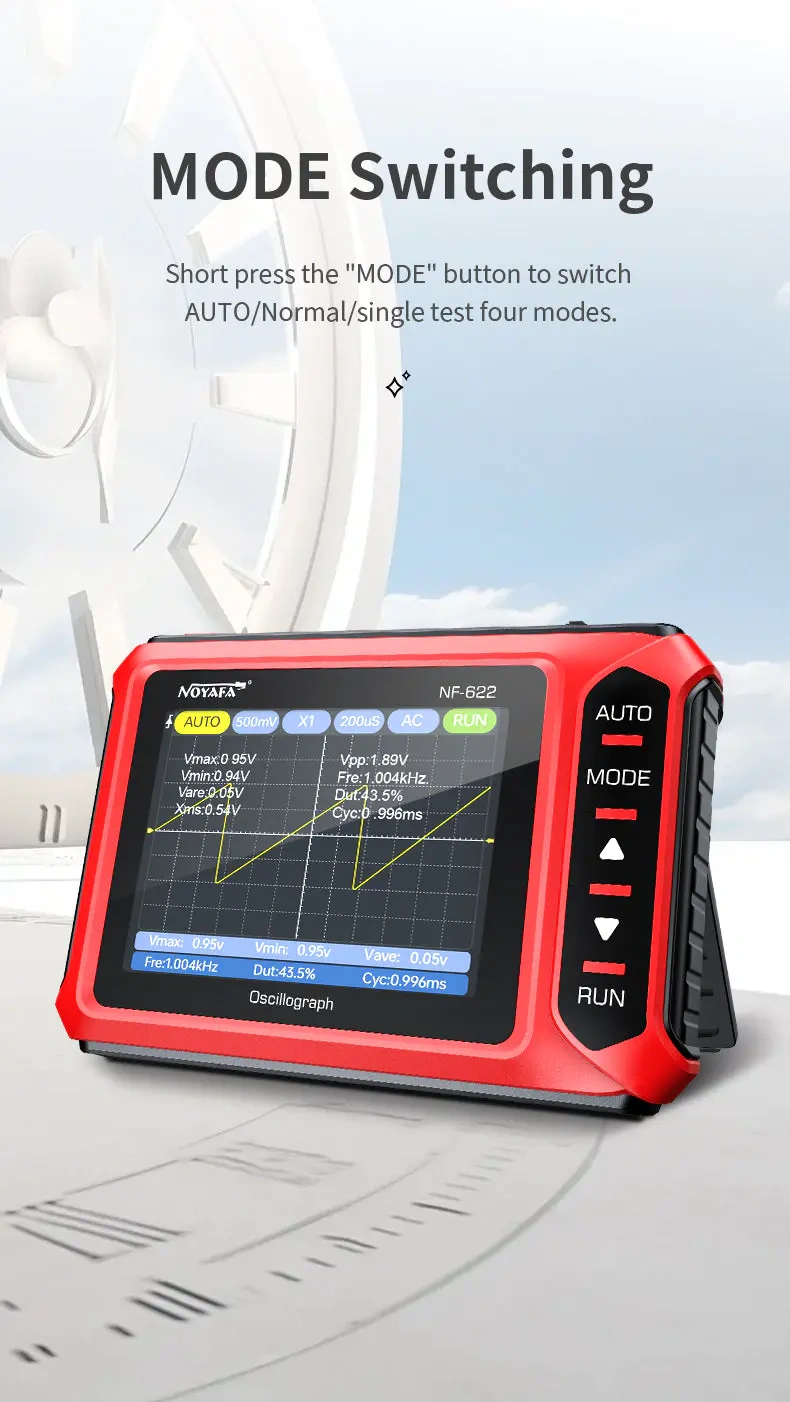

• tryby wyzwalania AUTO Normal i Single
• wyzwalanie zboczem narastającym lub opadającym
• zatrzymywanie i ponowne uruchamianie przebiegu przyciskiem RUN
• ręczna regulacja czułości pionowej i podstawy czasu
• możliwość przesuwania przebiegu oraz kursora poziomu wyzwalania
• automatyczny odczyt podstawowych parametrów sygnału
• obsługa sprzężenia AC i DC
• kolorowy ekran TFT o przekątnej 2,8 cala

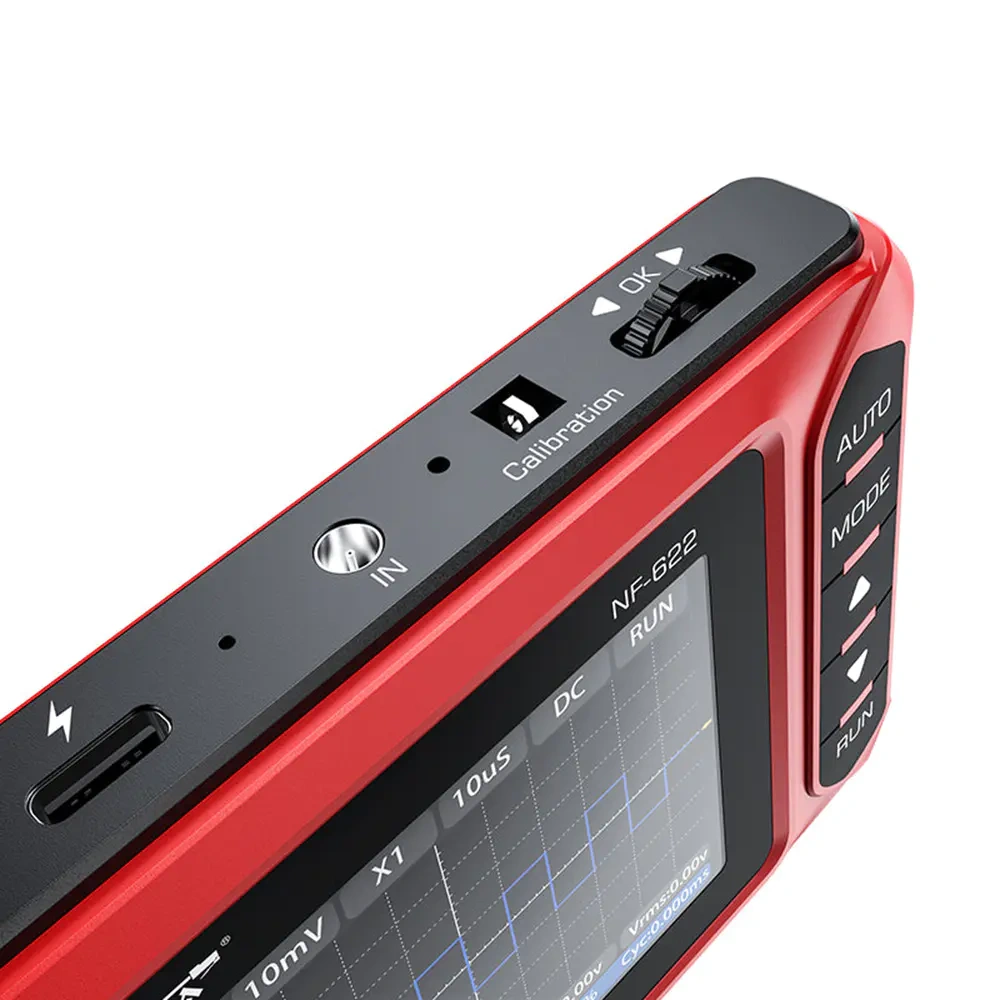

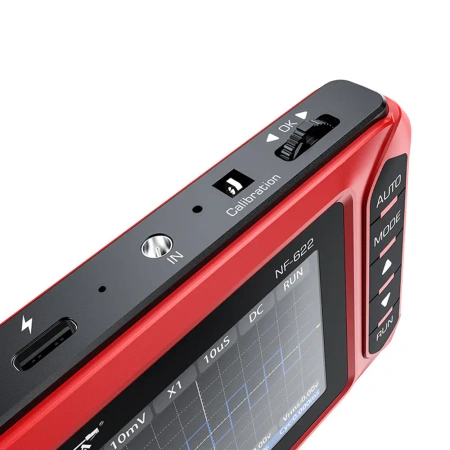

• wyjście sygnału kalibracyjnego 1 kHz

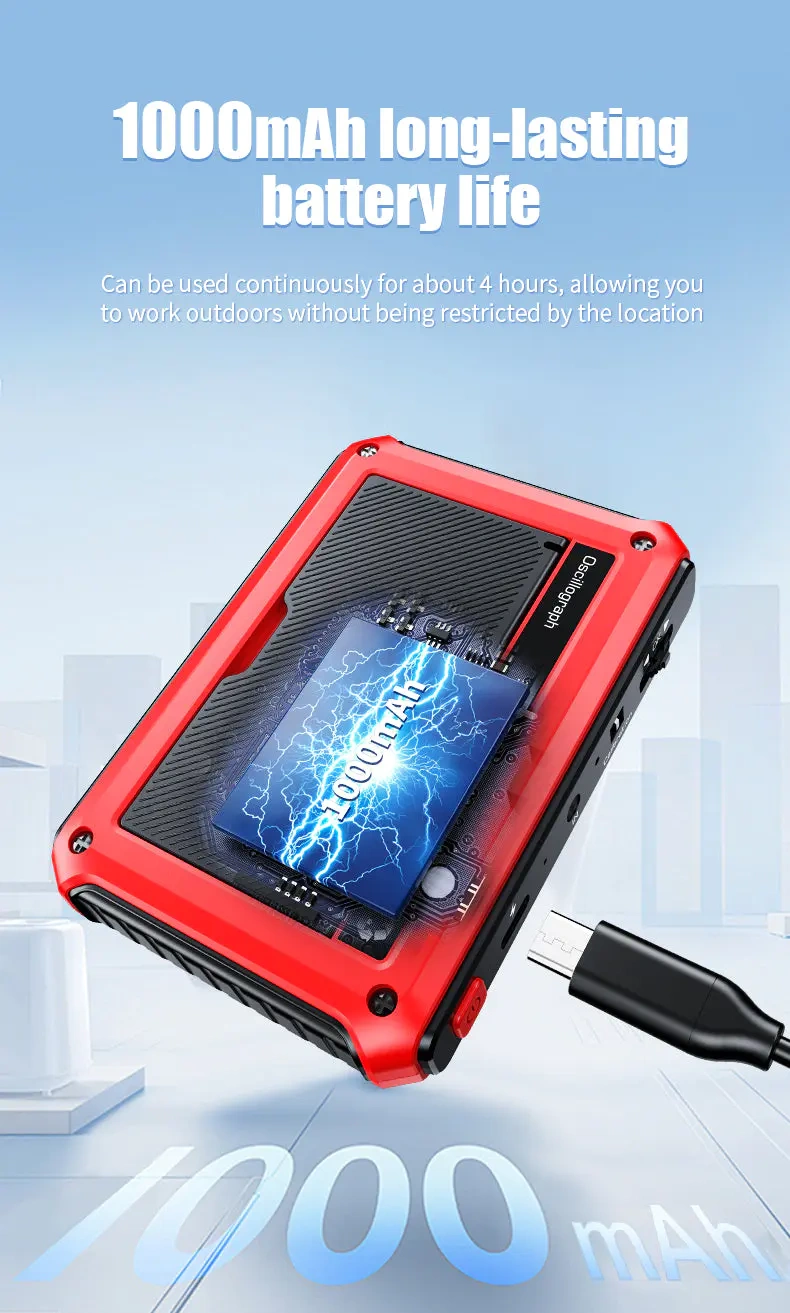

• wbudowany akumulator litowy 1000 mAh
• ładowanie przez port USB-C

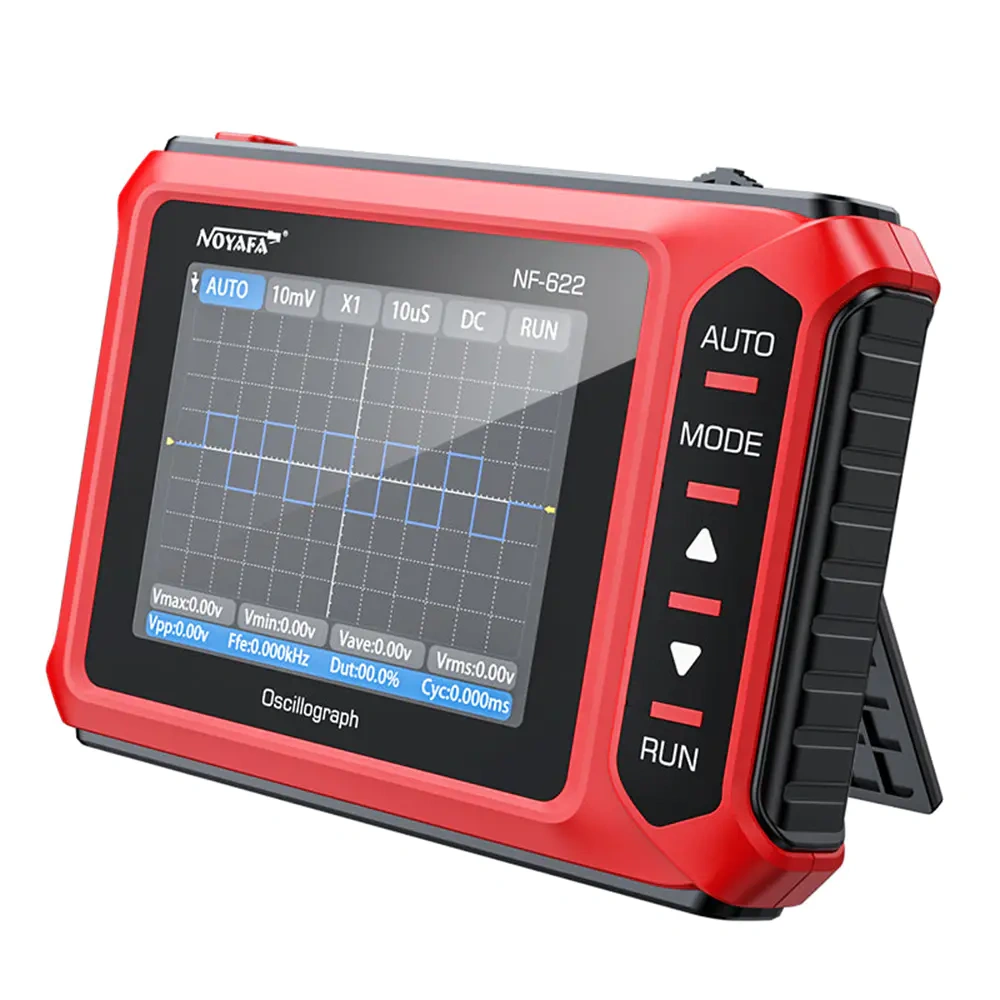

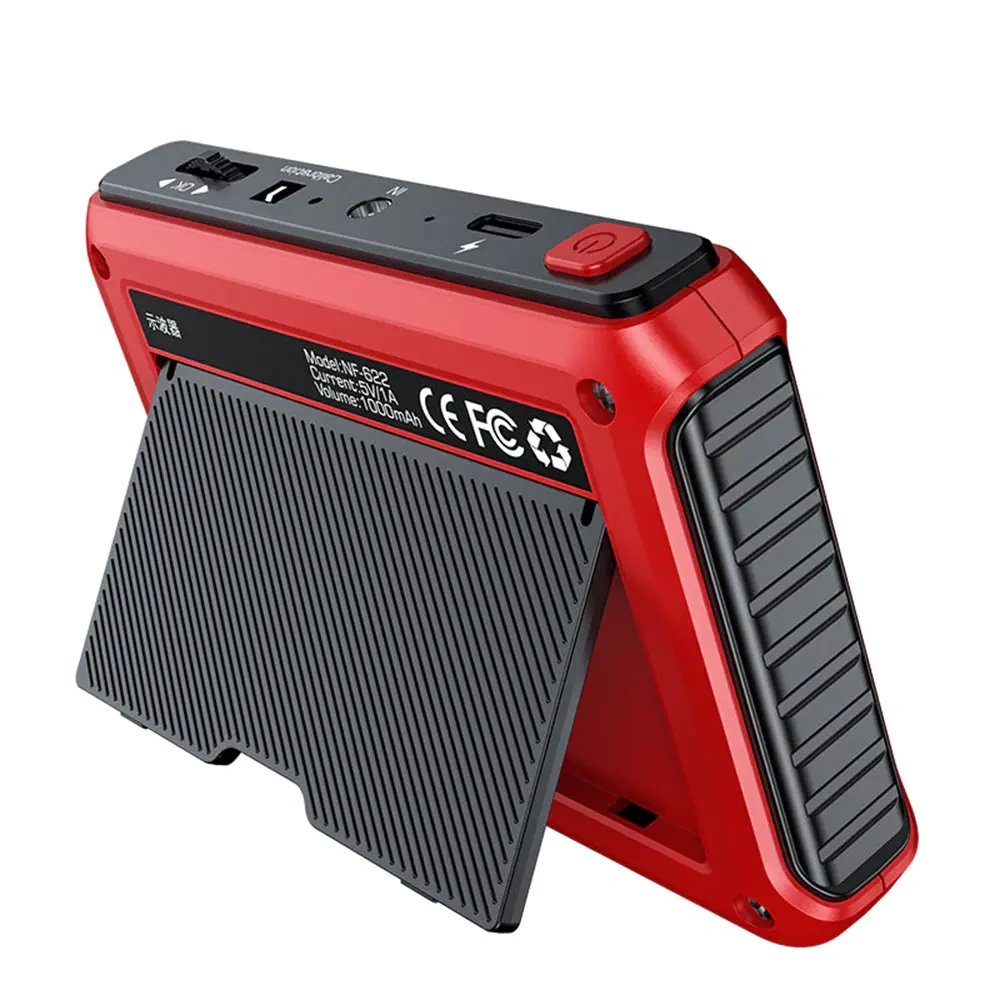

• rozkładana podpórka do ustawienia urządzenia na stole

Zastosowanie

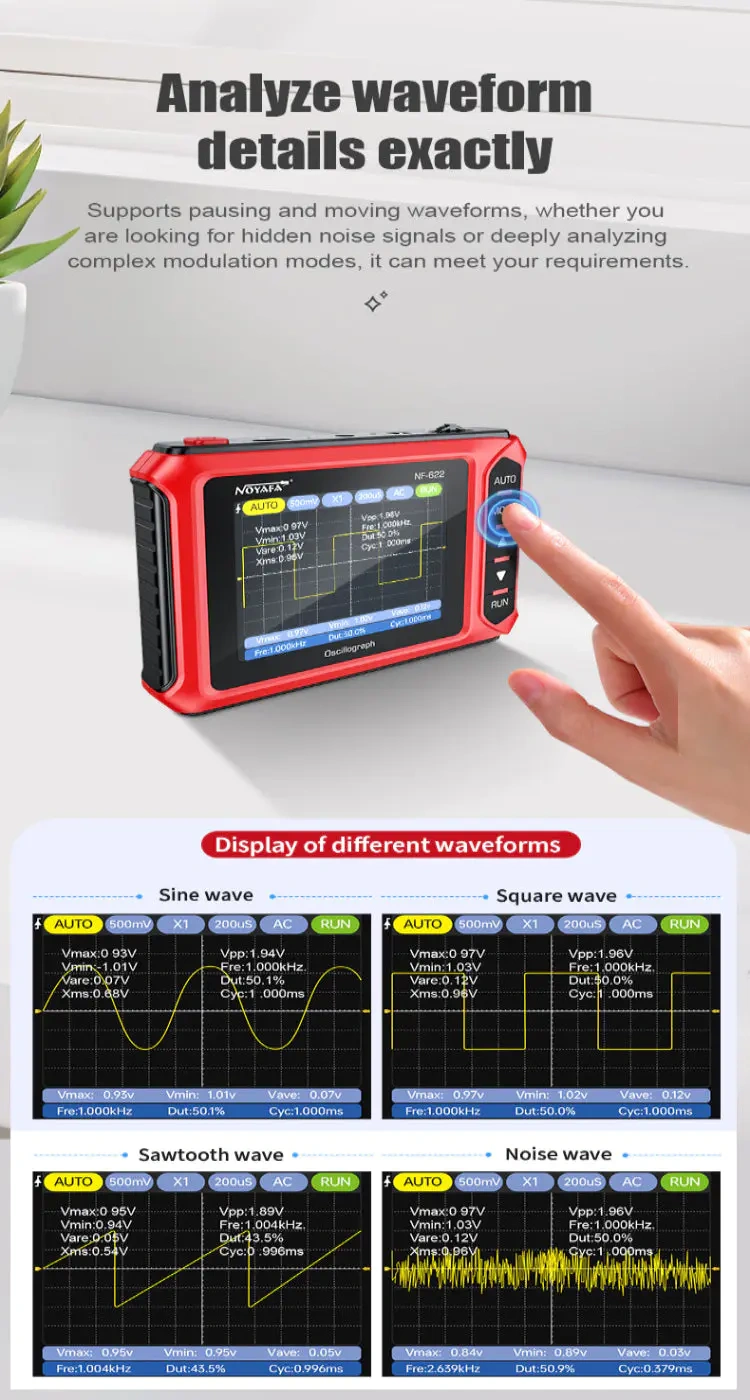

• obserwacja przebiegów sinusoidalnych prostokątnych i piłokształtnych
• diagnostyka generatorów sterowników i układów PWM
• kontrola częstotliwości i współczynnika wypełnienia
• sprawdzanie sygnałów z czujników i modułów elektronicznych
• analiza tętnień zakłóceń i niestabilności napięcia
• serwis urządzeń elektronicznych
• prace edukacyjne i laboratoryjne
• pomiary terenowe w układach niskonapięciowych

Specyfikacja techniczna

• model: Noyafa NF-622
• typ urządzenia: przenośny oscyloskop cyfrowy
• liczba kanałów: 1
• wyświetlacz: kolorowy TFT 2,8 cala
• pasmo: 200 kHz
• częstotliwość próbkowania: 2,5 MS/s
• czułość pionowa dla sondy ×1: od 10 mV/div do 10 V/div
• czułość pionowa dla sondy ×10: od 100 mV/div do 100 V/div
• zakres podstawy czasu: od 10 µs/div do 500 s/div
• zakres napięcia dla sondy ×1: ±40 V
• maksymalne napięcie międzyszczytowe dla sondy ×1: 80 Vpp
• zakres napięcia dla sondy ×10: ±400 V
• maksymalne napięcie międzyszczytowe dla sondy ×10: 800 Vpp
• tryby wyzwalania: AUTO Normal Single
• rodzaj zbocza wyzwalającego: narastające lub opadające
• sprzężenie wejścia: AC lub DC
• automatyczne pomiary: Vmax Vmin Vave Vrms Vpp częstotliwość współczynnik wypełnienia i okres
• sygnał kalibracyjny: przebieg prostokątny 1 kHz
• wypełnienie sygnału kalibracyjnego: 50%
• automatyczne wyłączenie: po 30 minutach
• próg wyłączenia przy rozładowaniu akumulatora: 3,4 V ±0,1 V
• parametry ładowania: 5 V / 1 A
• akumulator: litowy 1000 mAh
• orientacyjny czas pracy: około 4 godzin
• port ładowania: USB-C
• wymiary: 105 × 73 × 21 mm
• masa: około 100 g

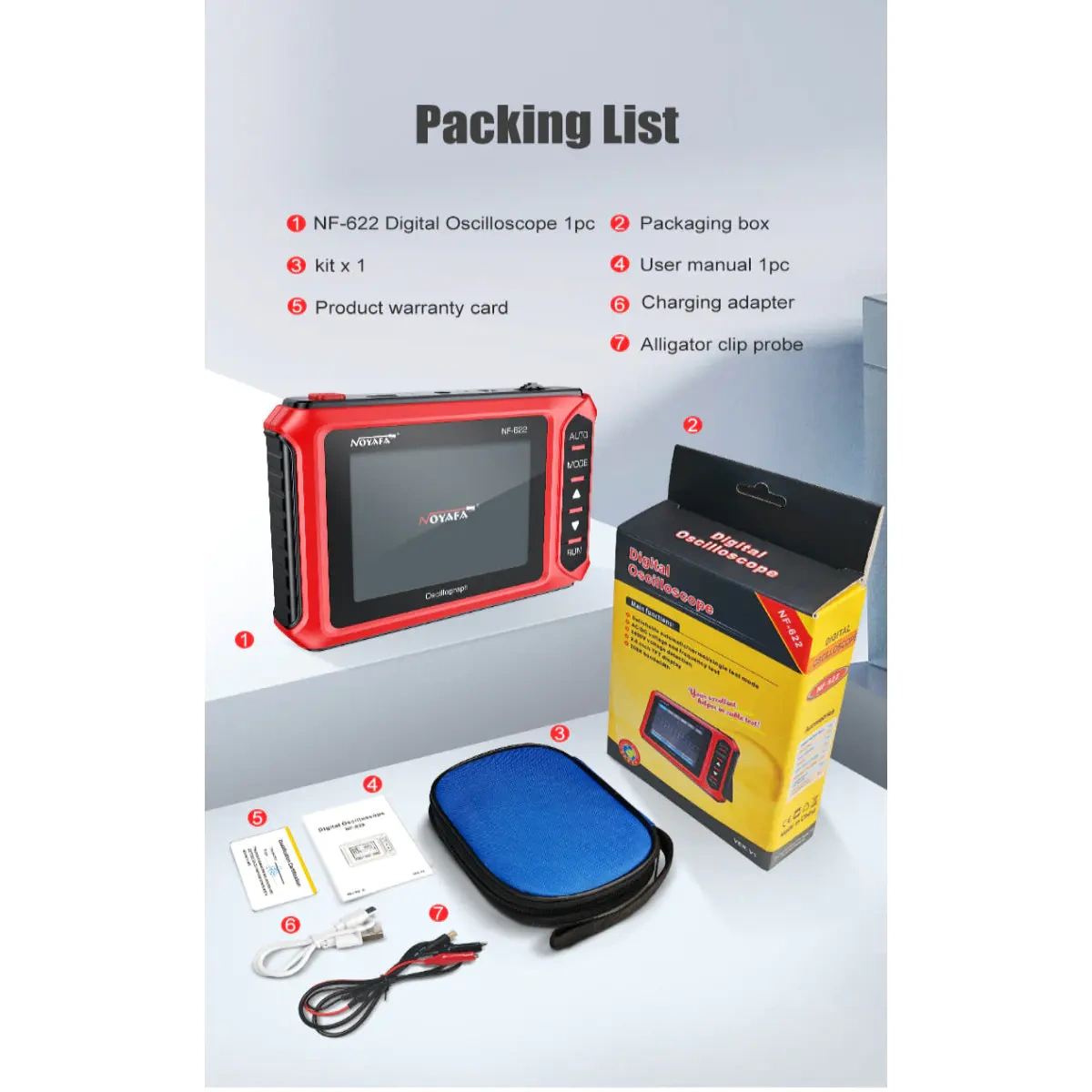

W zestawie

• oscyloskop cyfrowy Noyafa NF-622
• kabel pomiarowy z chwytakami krokodylkowymi
• kabel USB-C do ładowania
• etui transportowe
• instrukcja obsługi

Warto wiedzieć: częstotliwość próbkowania i pasmo oscyloskopu

Pasmo 200 kHz określa zakres częstotliwości sygnałów, które oscyloskop może odwzorować z użyteczną dokładnością amplitudy. Częstotliwość próbkowania 2,5 MS/s oznacza natomiast wykonanie do 2,5 miliona próbek w ciągu sekundy.

Nie należy utożsamiać obu parametrów. Do rozpoznania przebiegu potrzebne są co najmniej dwie próbki na okres, jednak do czytelnego odwzorowania jego kształtu potrzebna jest większa liczba próbek. Ma to szczególne znaczenie przy obserwacji przebiegów prostokątnych, których szybkie zbocza zawierają składowe o częstotliwościach wyższych niż częstotliwość podstawowa.

Sprzężenie DC pokazuje składową stałą i zmienną badanego napięcia. Sprzężenie AC odcina składową stałą, dlatego ułatwia obserwację niewielkich tętnień lub zakłóceń występujących na tle wyższego napięcia stałego.

Na co zwrócić uwagę przed zakupem?

• NF-622 jest oscyloskopem jednokanałowym
• nie umożliwia jednoczesnego porównania dwóch niezależnych sygnałów
• pasmo 200 kHz jest przeznaczone głównie do sygnałów o małej i średniej częstotliwości
• do pomiarów w zakresie ×10 potrzebna jest sonda z tłumieniem 10:1
• ustawienie mnożnika sondy musi odpowiadać ustawieniu oscyloskopu
• nie wolno przekraczać maksymalnego napięcia wejściowego
• zacisk masowy należy podłączać wyłącznie do właściwego punktu odniesienia badanego układu
• urządzenie nie zastępuje oscyloskopu laboratoryjnego przy analizie szybkich magistral cyfrowych i sygnałów radiowych

Najczęściej zadawane pytania

Co oznacza pasmo 200 kHz?

Pasmo określa górny zakres częstotliwości sygnałów możliwych do obserwacji z użyteczną dokładnością amplitudy. NF-622 jest przeznaczony głównie do wolniejszych przebiegów występujących w elektronice i układach sterujących.

Jakie parametry oscyloskop oblicza automatycznie?

Na ekranie mogą być prezentowane wartości Vmax Vmin Vave Vrms i Vpp oraz częstotliwość okres i współczynnik wypełnienia przebiegu.

Czym różni się tryb AUTO od trybu Single?

Tryb AUTO automatycznie dobiera ustawienia obrazu. Tryb Single oczekuje na spełnienie warunku wyzwolenia i zatrzymuje pojedyncze zdarzenie, dlatego przydaje się do obserwacji impulsów pojawiających się jednorazowo.

Do czego służy wyjście sygnału 1 kHz?

Wyjście generuje przebieg prostokątny o częstotliwości 1 kHz i wypełnieniu 50%. Można wykorzystać je do kontroli działania wejścia oraz regulacji kompensacji odpowiedniej sondy oscyloskopowej.

Kiedy należy stosować sprzężenie AC?

Sprzężenie AC stosuje się wtedy, gdy trzeba odciąć składową stałą i dokładniej zobaczyć niewielką składową zmienną, na przykład tętnienia napięcia zasilającego.

Czy NF-622 nadaje się do pomiaru napięcia sieciowego?

Podany zakres napięcia nie jest samodzielnym potwierdzeniem bezpieczeństwa pomiarów instalacji sieciowej. Należy uwzględnić kategorię pomiarową sondy sposób połączenia masy oraz warunki badanego obwodu. NF-622 jest przeznaczony przede wszystkim do diagnostyki układów elektronicznych i niskonapięciowych.
