Zbuduj optyczną barierę laserową z nadajnikiem i odbiornikiem przekaźnikowym o zasięgu do kilkudziesięciu metrów. AVT1510 A zawiera płytki PCB; elementy kompletujesz osobno.
Optyczna bariera laserowa - nadajnik i odbiornik - płytki PCB do AVT1510
Pozwala zbudować barierę laserową z oddzielnym nadajnikiem i odbiornikiem przekaźnikowym do wykrywania przerwania wiązki światła.
Bariera laserowa z odbiornikiem przekaźnikowym
AVT1510 to optyczna bariera laserowa do wykrywania przerwania wiązki światła. Nadajnik wykorzystuje gotowy moduł laserowy, a odbiornik reaguje na oświetlenie fotorezystora. Po zasłonięciu wiązki zmienia się stan odbiornika i załączany jest przekaźnik.
Układ zapewnia zasięg do kilkudziesięciu metrów, dlatego sprawdza się tam, gdzie typowy pasywny czujnik ruchu ma zbyt mały zasięg lub nie pasuje do sposobu detekcji. Wersja A obejmuje płytki PCB nadajnika i odbiornika; moduł laserowy, fotorezystor, przekaźnik, złącza i pozostałe elementy trzeba skompletować osobno.
Zasięg do kilkudziesięciu metrówbariera reaguje na przerwanie wiązki między laserem i odbiornikiem
Przekaźnik 10 Aodbiornik steruje wyjściem przekaźnikowym po zasłonięciu światła lasera

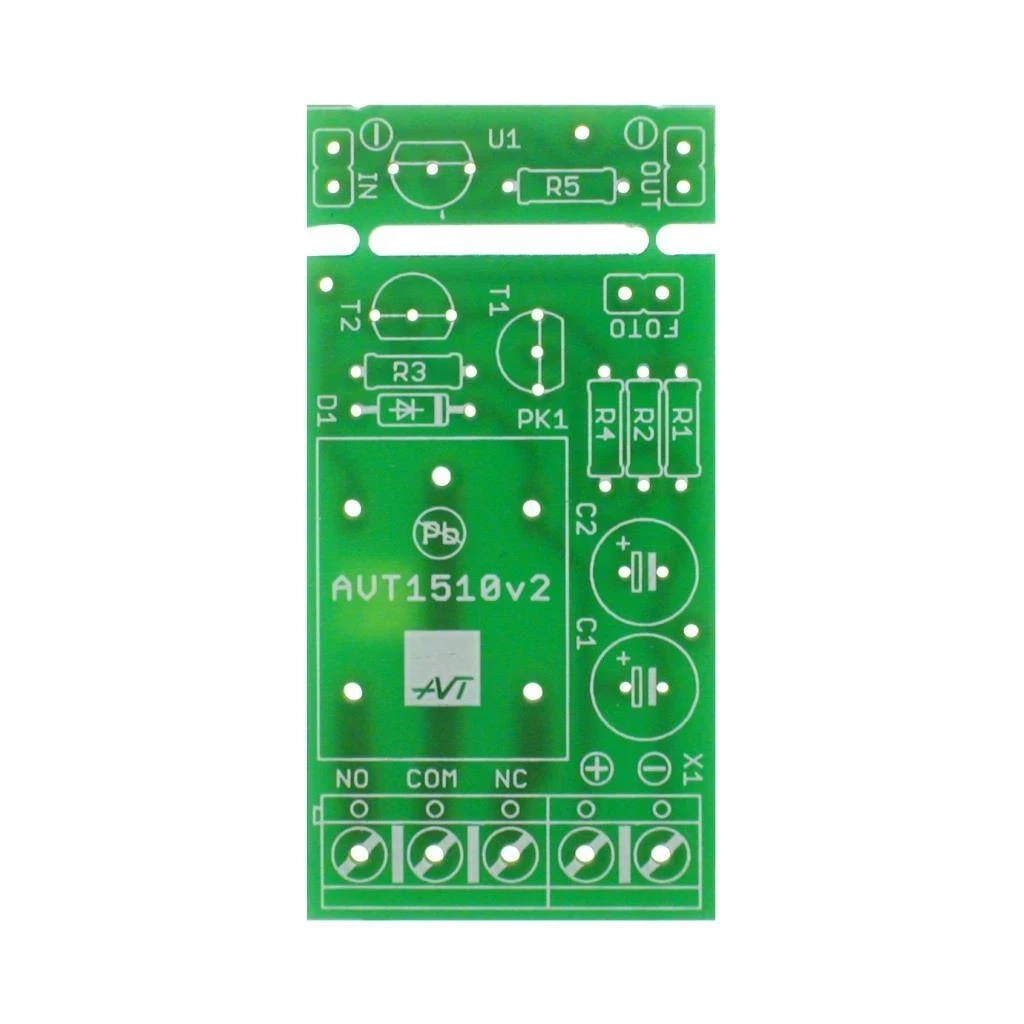

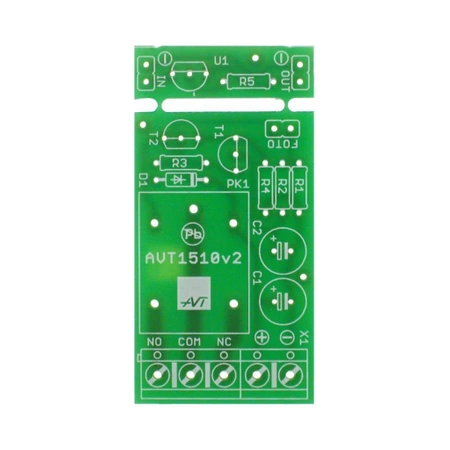

2 płytki PCB 27×44 i 8×27 mmwersja A zawiera płytki drukowane nadajnika i odbiornika
Skala trudności1/6
Szacowany czas montażu30 min
Karta techniczna AVT1510
Optyczna bariera laserowa z nadajnikiem na module laserowym, odbiornikiem z fotorezystorem i wyjściem przekaźnikowym.
Wersja
A – płytki drukowane PCB
Funkcja
wykrywanie przerwania wiązki laserowej
Zasięg
do kilkudziesięciu metrów
Nadajnik
gotowy moduł laserowy zasilany ze źródła prądowego LM317L
AVT1510 A – płytki PCB. Elementy elektroniczne, moduł laserowy, fotorezystor, przekaźnik i złącza z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
R1: 220 Ω
R2: 4,7 kΩ
R3: 3,3 kΩ
R4: 33 Ω
R5: 56 Ω
C1, C2: 10 µF
D1: 1N4148
T1, T2: BC547
U1: LM317L
FOTO: fotorezystor
RL1: przekaźnik
Moduł laserowy
DG301-5.0/3 – 1 szt.
DG301-5.0/2 – 1 szt.
Notes
Nadajnik zasila moduł laserowy ze źródła prądowego na LM317L, co pozwala zasilać część nadawczą napięciem 5–25 VDC. Odbiornik pracuje z zasilaniem 12 VDC i reaguje na oświetlenie fotorezystora wiązką lasera.
Po zasłonięciu wiązki oporność fotorezystora wzrasta, tranzystor T1 przestaje przewodzić, T2 zostaje włączony, a przekaźnik zwiera styki. Rezystor R4 określa histerezę włącznika.
Płytka zasilacza modułu laserowego może zostać odłamana i oddalona od płytki odbiornika. Ułatwia to ustawienie nadajnika i odbiornika naprzeciw siebie oraz dopasowanie mechaniczne bariery do miejsca montażu.
Uwaga: Światło lasera jest niebezpieczne dla oczu. Podczas budowy, ustawiania i testowania bariery nie wolno patrzeć bezpośrednio w źródło światła laserowego.
Film o projekcie
Najczęściej zadawane pytania
Co zawiera wersja AVT1510 A?
AVT1510 A zawiera płytki PCB do projektu optycznej bariery laserowej. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytkami PCB i elementami do lutowania, jeśli jest dostępna.
Jak działa AVT1510?
Nadajnik oświetla fotorezystor w odbiorniku wiązką lasera. Po zasłonięciu światła odbiornik zmienia stan i załącza przekaźnik.
Jaki zasięg ma bariera?
Zasięg bariery wynosi do kilkudziesięciu metrów, pod warunkiem prawidłowego ustawienia nadajnika i odbiornika.
Czy trzeba zachować szczególne środki ostrożności?
Tak. Moduł laserowy emituje światło niebezpieczne dla oczu, dlatego podczas montażu i ustawiania nie wolno patrzeć bezpośrednio w wiązkę ani w źródło światła laserowego.
