Optoizolowany przekaźnik elektromagnetyczny 24V 16A sterowany jak SSR - PCB do projektu AVT 5960
- Optoizolowany przekaźnik elektromagnetyczny steruje obciążeniem do 16 A jak moduł SSR, ale z niskimi stratami styków. AVT5960 A zawiera płytkę PCB, a elementy należy skompletować osobno.

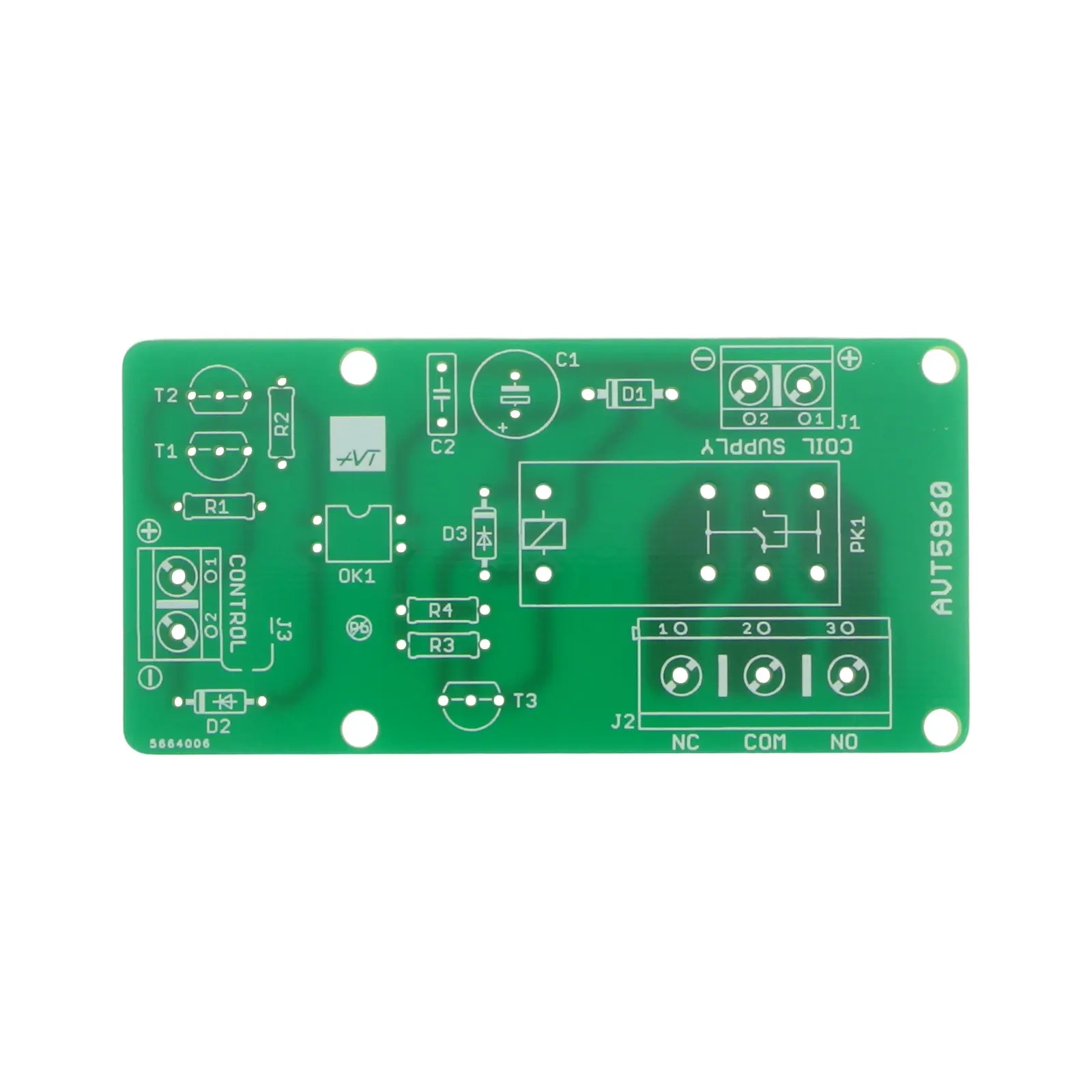

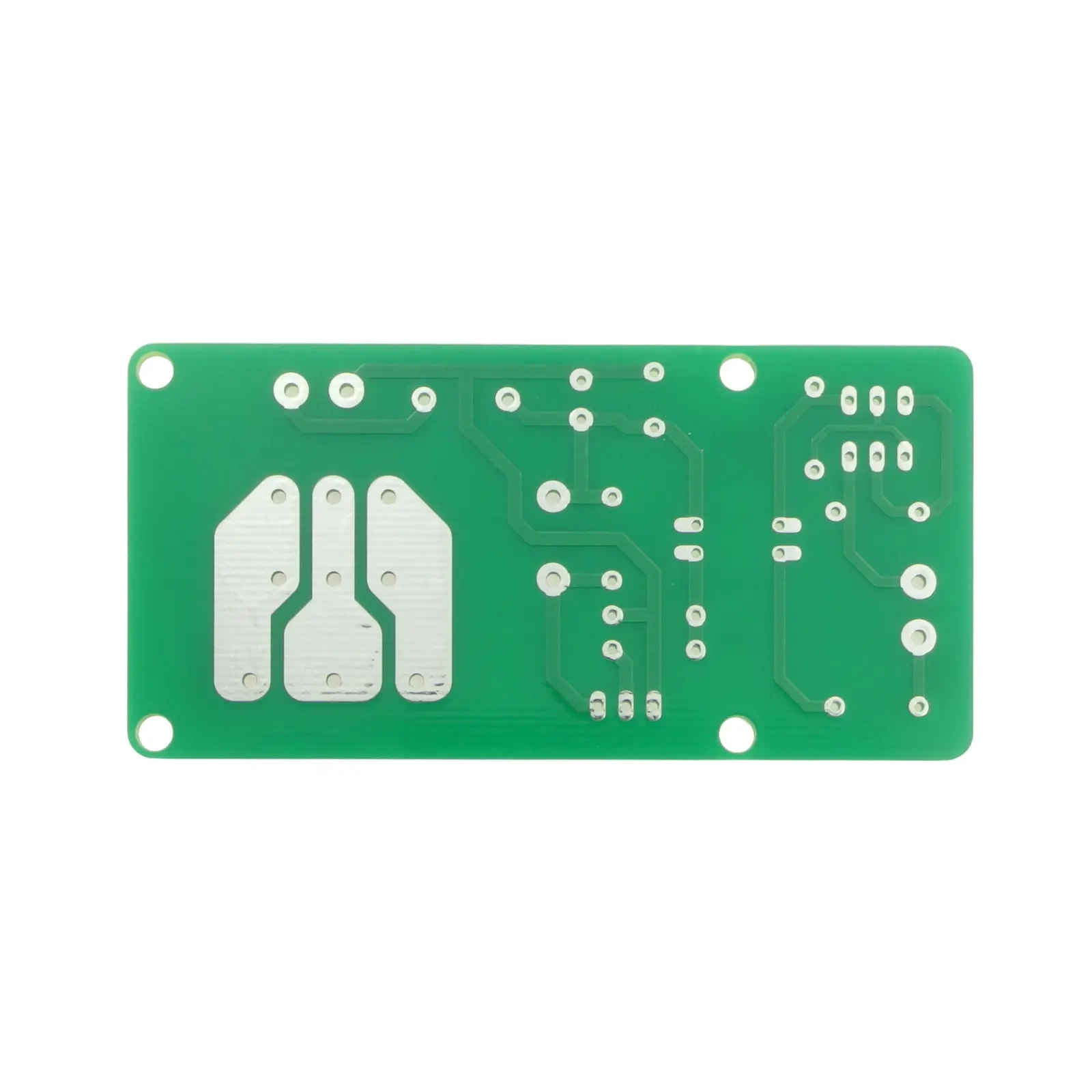

Przekaźnik z wejściem optoelektronicznym i stykami 16 A - płytka PCB do AVT5960
Płytka PCB do wykonania przekaźnika elektromagnetycznego sterowanego przez transoptor, z wejściem 2,5–30 V i cewką 24 V DC.
Sterowanie jak SSR, przełączanie klasycznym przekaźnikiem
AVT5960 to optoizolowany moduł przekaźnika elektromagnetycznego. Wejście sterujące działa podobnie do modułu SSR: ma separację galwaniczną przez transoptor i szeroki zakres napięcia sterującego 2,5–30 V.
Po stronie wykonawczej pracuje klasyczny przekaźnik elektromagnetyczny, więc przełączany obwód korzysta z niskich strat na stykach i może przewodzić prąd w dowolnym kierunku w granicach parametrów przekaźnika. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT5960
Optoizolowany moduł przekaźnika elektromagnetycznego z wejściem sterującym 2,5–30 V, zasilaniem cewki 24 V DC i wyjściem stykowym RM85.
| Kod projektu | AVT5960 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | przekaźnik elektromagnetyczny sterowany optoelektronicznie |
| Izolacja sterowania | transoptor PC817 |
| Zakres napięcia sterującego | 2,5–30 V DC |
| Pobór prądu sterowania | 0,5–13 mA |
| Zasilanie cewki przekaźnika | 24 V DC, dopuszczalnie 18–30 V DC |
| Pobór prądu cewki | około 20–21 mA przy 24 V |
| Przekaźnik | RM85-2011-35-1024 |
| Maksymalny prąd przełączany | 16 A, zależnie od warunków pracy styków |
| Wymiary płytki PCB | 77×38 mm |
Wersja
AVT5960 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R3: 4,7 kΩ
- R2: 100 Ω
- R4: 100 kΩ
- C1: 100 µF / 50 V, raster 3,5 mm
- C2: 100 nF, raster 5 mm, MKT
- D1: 1N4007
- D2, D3: 1N4148
- OK1: PC817
- T1–T3: BC546
- J1, J3: ARK2/500
- J2: ARK3/750
- PK1: RM85-2011-35-1024
Notes
Złącze J1 służy do zasilania cewki przekaźnika napięciem 24 V DC. Złącze J3 przyjmuje sygnał sterujący, a J2 udostępnia styki przekaźnika.
Źródło prądowe z tranzystorami T1 i T2 stabilizuje prąd diody transoptora, dzięki czemu wejście może pracować z szerokim zakresem napięcia sterującego.
Dioda D2 chroni wejście sterujące przed odwrotną polaryzacją, a D1 zabezpiecza obwód zasilania cewki przed błędnym podłączeniem.
Podczas montażu trzeba zwrócić uwagę na polaryzację diod, kondensatora C1, transoptora PC817 i tranzystorów BC546.
Uwaga: styki przekaźnika mogą przełączać obwody o znacznie większej mocy niż część sterująca. Prąd 16 A dotyczy warunków dopuszczalnych dla przekaźnika; przy wyższych napięciach DC obciążalność maleje. Przewody, obudowę, izolację i bezpiecznik trzeba dobrać do przełączanego obciążenia.
Najczęściej zadawane pytania
AVT5960 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do sterowania przekaźnikiem elektromagnetycznym z wyjścia mikrokontrolera, sterownika lub innego sygnału DC przy zachowaniu izolacji galwanicznej wejścia.
Nie. Układ działa sprzętowo na transoptorze, tranzystorach i przekaźniku elektromagnetycznym.
Wejście sterujące przypomina moduł SSR, ale obwód wykonawczy jest klasycznym przekaźnikiem elektromagnetycznym o niskich stratach na stykach.
Cewka przekaźnika wymaga 24 V DC, z dopuszczalnym zakresem około 18–30 V DC. Wejście sterujące pracuje z napięciem 2,5–30 V DC.
