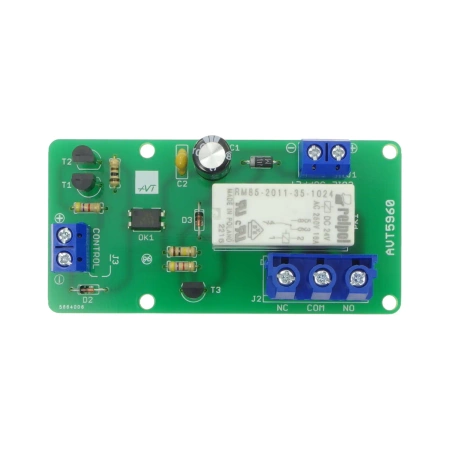

Optoizolowany przekaźnik elektromagnetyczny 24V 16A sterowany jak SSR - KIT AVT 5960
- Optoizolowany przekaźnik elektromagnetyczny działa jak moduł SSR po stronie sterowania, a obciążenie przełącza stykami do 16 A. AVT5960 B to KIT DIY z płytką PCB i elementami do lutowania.
Przekaźnik z wejściem optoelektronicznym i stykami 16 A - KIT DIY AVT5960
Zestaw elementów do wykonania modułu przekaźnika elektromagnetycznego sterowanego optoelektronicznie z wejściem 2,5–30 V.
KIT przekaźnika sterowanego jak moduł SSR

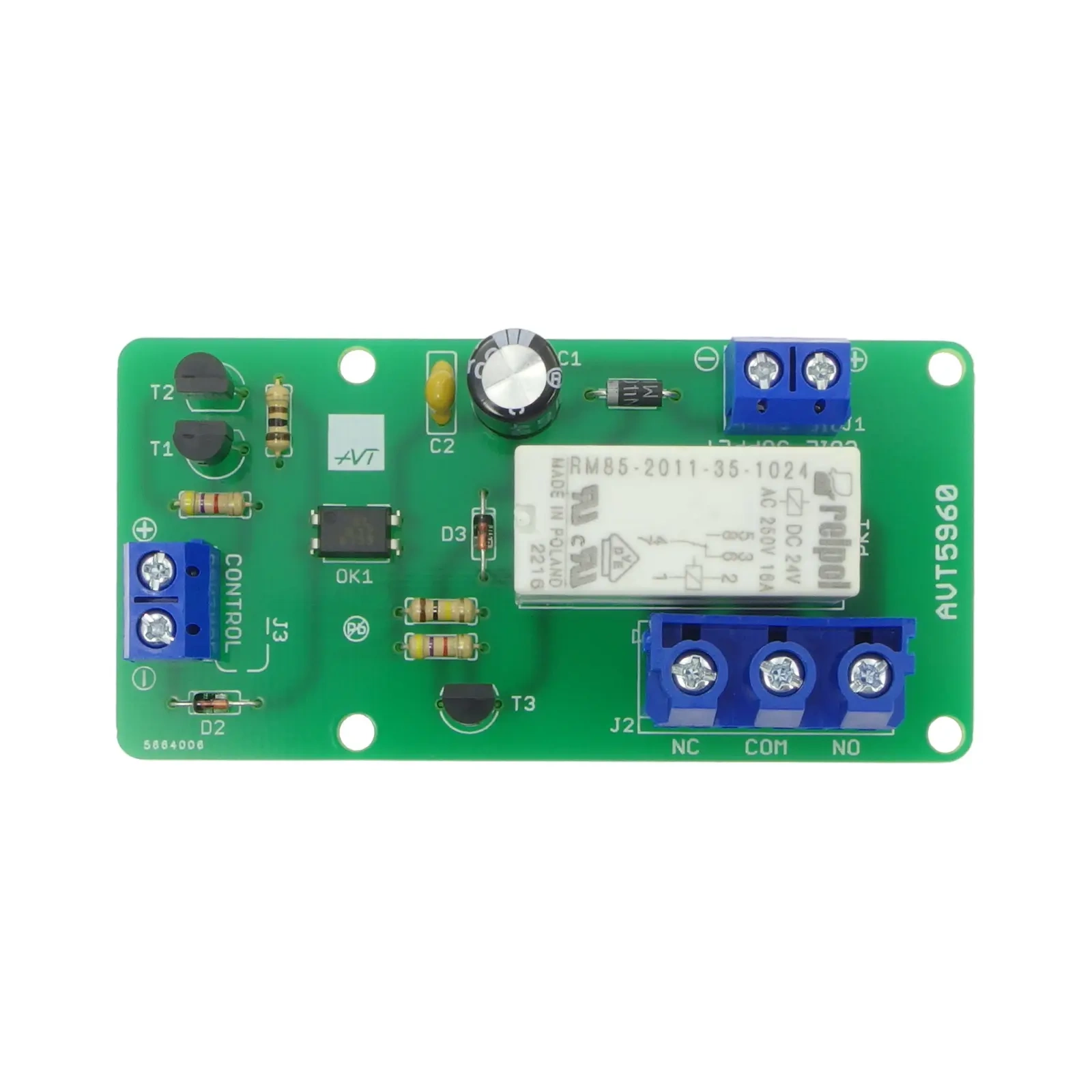

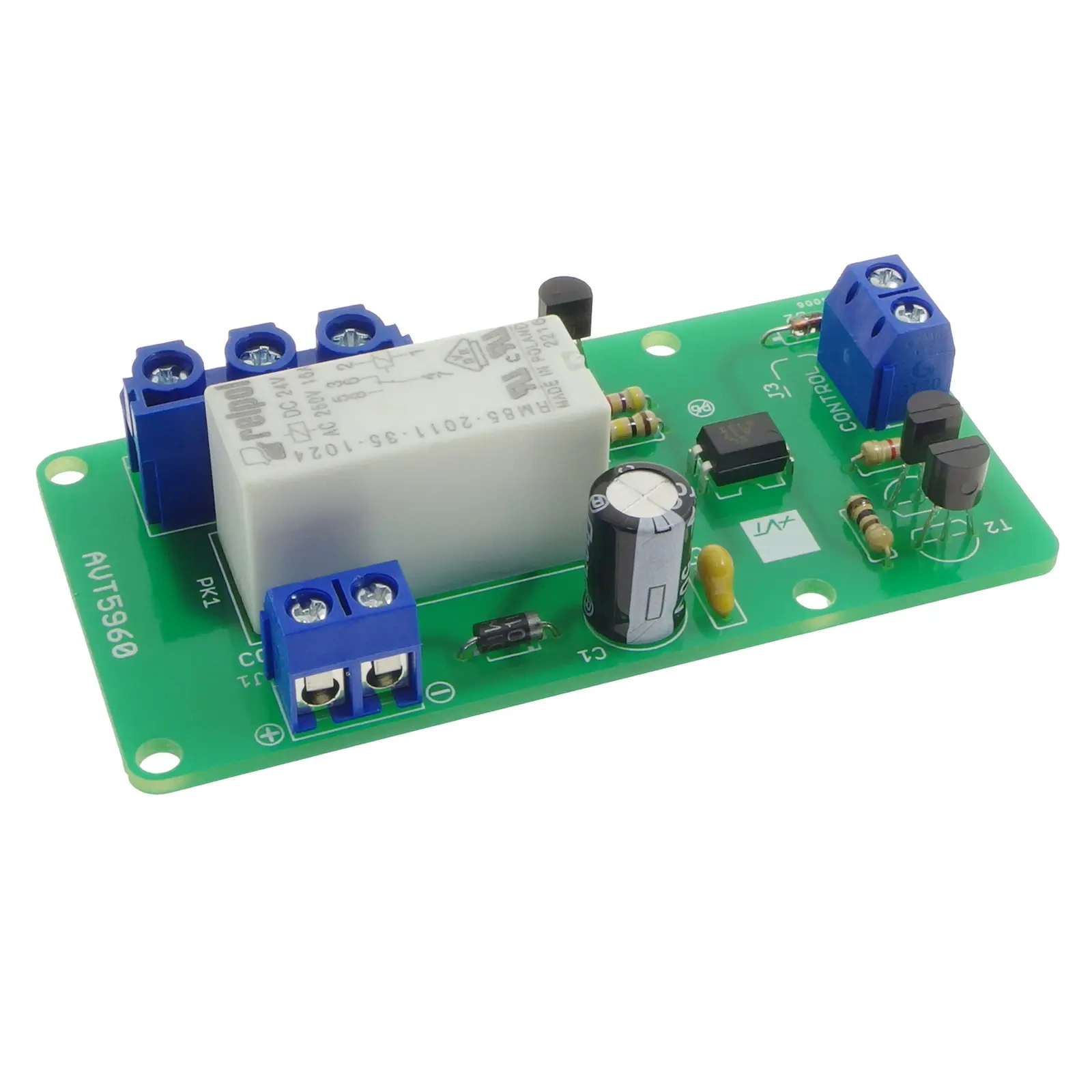

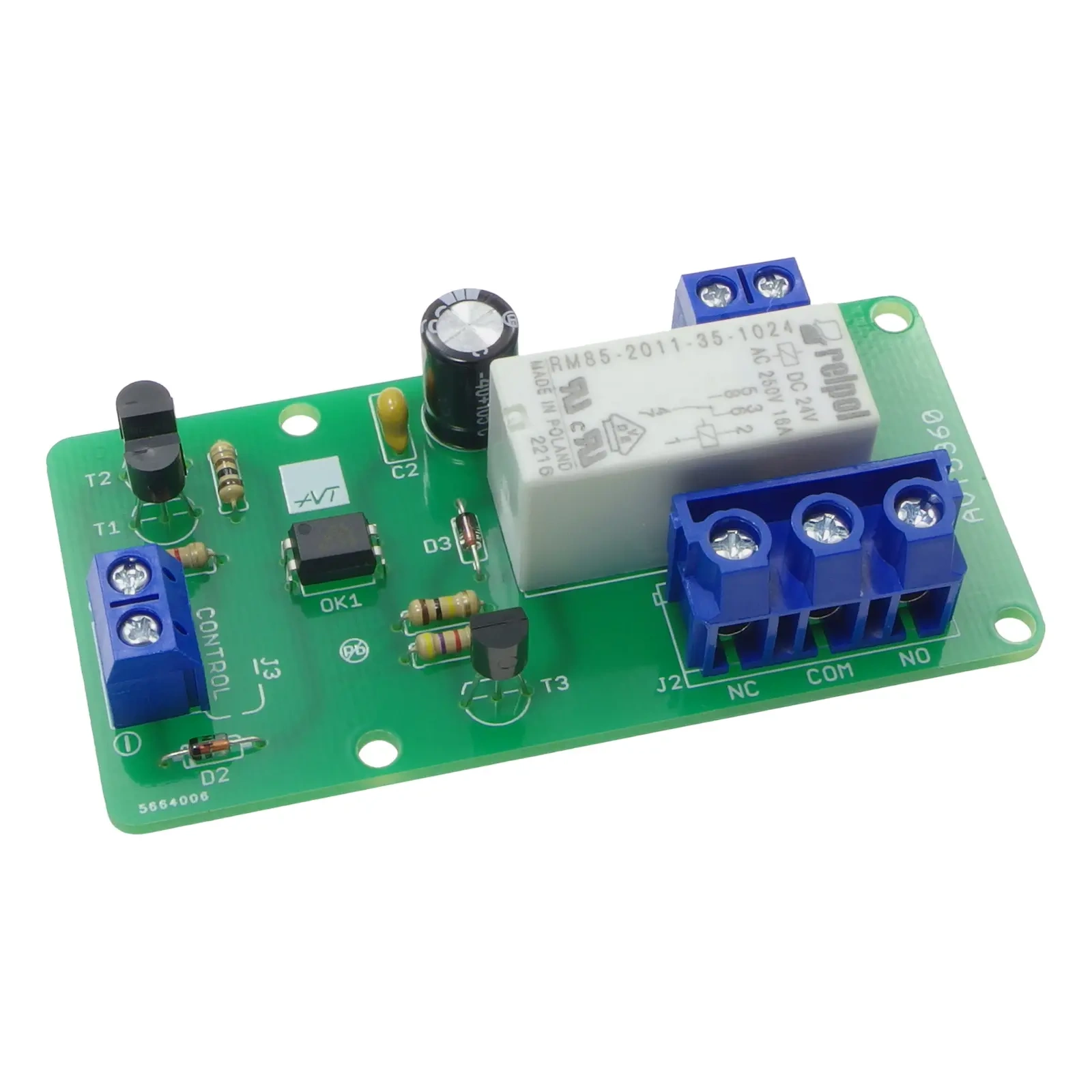

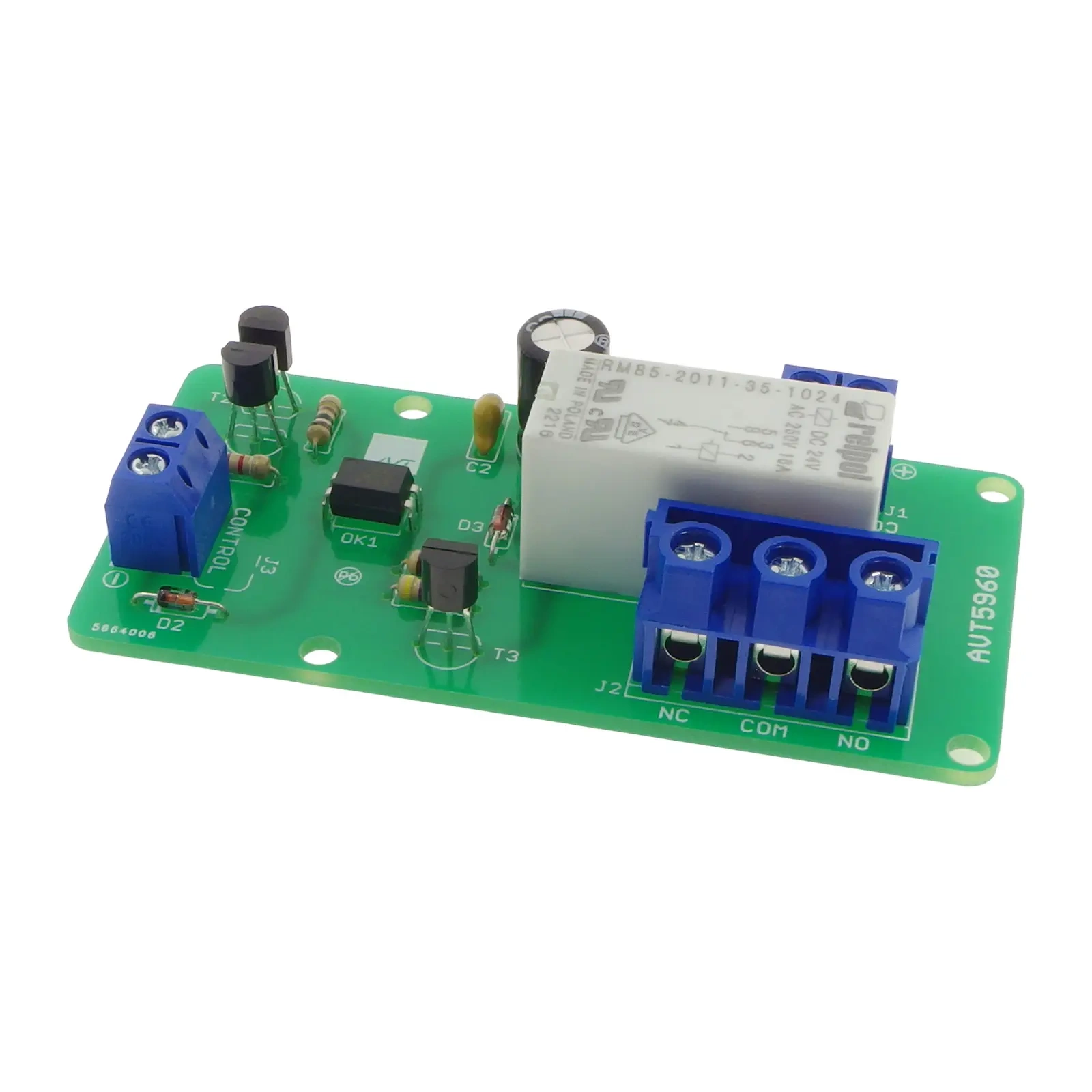

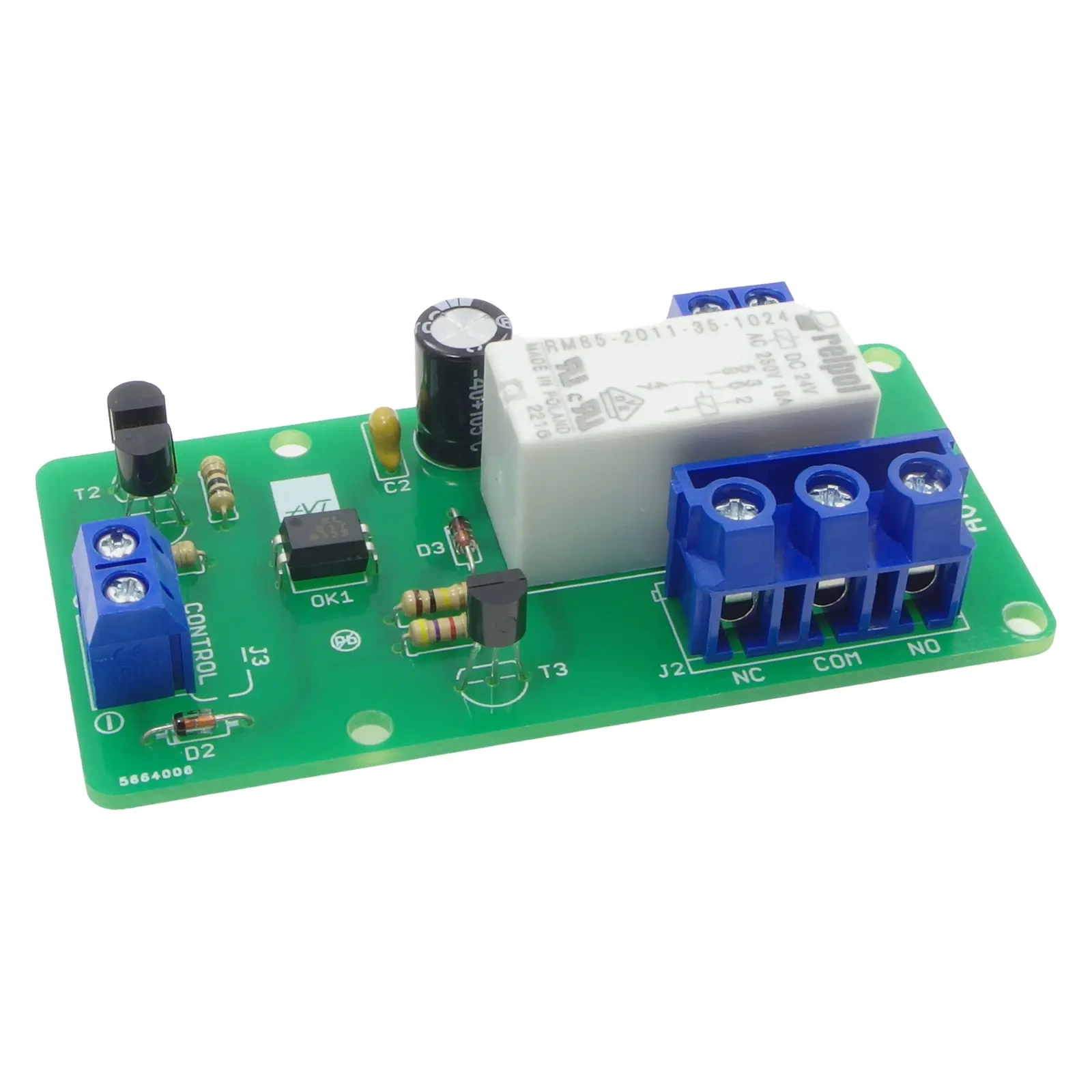

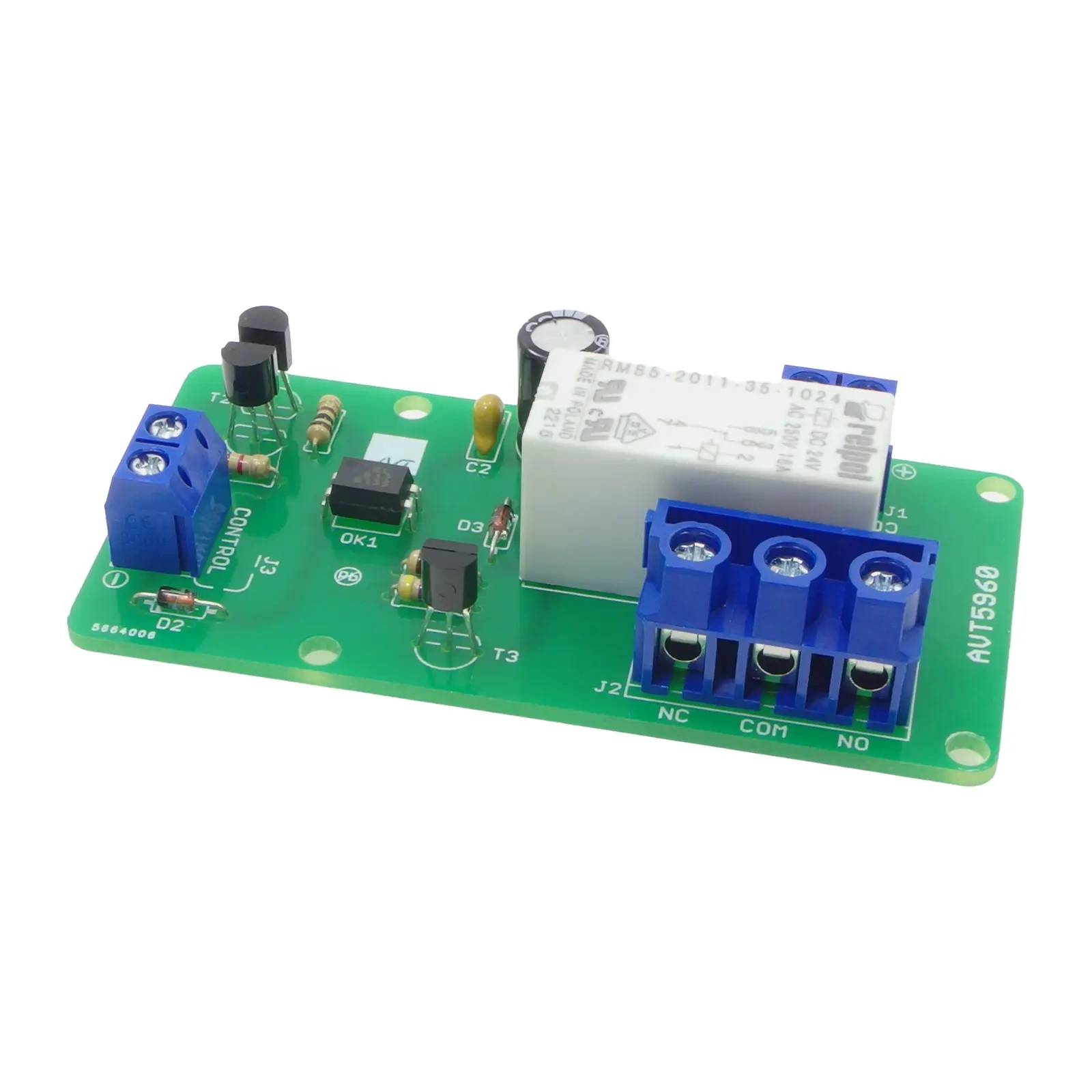

AVT5960 B pozwala zbudować moduł, który łączy wygodne sterowanie znane z SSR z klasycznym przekaźnikiem elektromagnetycznym po stronie obciążenia. Wejście sterujące jest odseparowane galwanicznie transoptorem.
Szeroki zakres napięcia wejściowego ułatwia współpracę z mikrokontrolerami 3,3 V i 5 V oraz z wyższymi sygnałami sterującymi DC. Cewka przekaźnika wymaga osobnego zasilania 24 V DC. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania optoizolowanego przekaźnika elektromagnetycznego.
Karta techniczna
AVT5960
KIT optoizolowanego modułu przekaźnika elektromagnetycznego z transoptorem PC817, źródłem prądowym wejścia i przekaźnikiem RM85.
| Kod projektu | AVT5960 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | przekaźnik elektromagnetyczny sterowany optoelektronicznie |
| Izolacja sterowania | transoptor PC817 |
| Zakres napięcia sterującego | 2,5–30 V DC |
| Pobór prądu sterowania | 0,5–13 mA |
| Zasilanie cewki przekaźnika | 24 V DC, dopuszczalnie 18–30 V DC |
| Pobór prądu cewki | około 20–21 mA przy 24 V |
| Przekaźnik | RM85-2011-35-1024 |
| Maksymalny prąd przełączany | 16 A, zależnie od warunków pracy styków |
| Wymiary płytki PCB | 77×38 mm |
Wersja
AVT5960 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania optoizolowanego przekaźnika elektromagnetycznego.
Notes
Układ nie wymaga regulacji. Poprawnie zmontowany moduł jest gotowy do pracy po podłączeniu zasilania cewki i sygnału sterującego.
Do J1 należy podłączyć zasilanie obwodu cewki 24 V DC, do J3 sygnał sterujący, a do J2 obwód przełączany przez styki przekaźnika.
Ścieżki prowadzące do styków przekaźnika można wzmocnić spoiwem lutowniczym, jeżeli moduł ma przełączać większe prądy.
Montaż najlepiej rozpocząć od rezystorów i diod, następnie wlutować tranzystory, transoptor, kondensatory, złącza i przekaźnik.
Uwaga: AVT5960 B jest zestawem do samodzielnego montażu. Przełączane obciążenie musi mieścić się w parametrach przekaźnika i płytki. Przy pracy z większym prądem lub napięciem należy zastosować odpowiednią obudowę, bezpiecznik, przekrój przewodów i izolację.
Najczęściej zadawane pytania
AVT5960 B to KIT DIY z płytką PCB i elementami do lutowania przekaźnika elektromagnetycznego sterowanego optoelektronicznie.
Do sterowania przekaźnikiem z wyjścia mikrokontrolera, sterownika PLC, modułu automatyki albo innego źródła sygnału DC 2,5–30 V.
Nie. Układ nie zawiera mikrokontrolera i działa sprzętowo.
Może pełnić podobną funkcję po stronie sterowania, ale obciążenie przełącza klasyczny przekaźnik elektromagnetyczny, a cewka wymaga osobnego zasilania 24 V DC.
Maksymalnie 16 A w warunkach dopuszczalnych dla przekaźnika, z zastrzeżeniem ograniczeń zależnych od napięcia i typu obciążenia.
