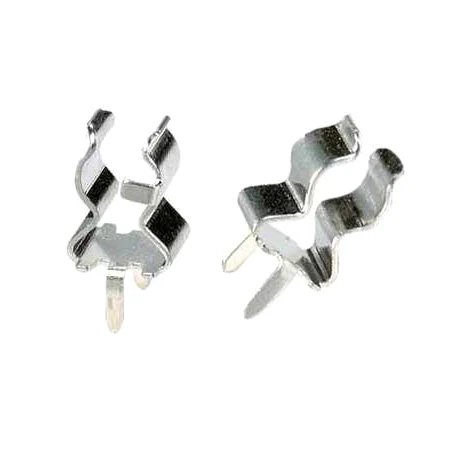

Klipsowe oprawki do bezpiecznika 5 × 20 mm montowane na płytce PCB

Komplet dwóch klipsowych oprawek służy do zamontowania bezpiecznika 5 × 20 mm bezpośrednio na płytce drukowanej. Elementy wykonano z mosiądzu posrebrzanego.

Po wlutowaniu oprawki wystają 9,5 mm nad powierzchnię płytki. Otwarta konstrukcja ułatwia kontrolę i wymianę wkładki.

Najważniejsze cechy

• Do bezpieczników 5 × 20 mm
• Montaż na płytce drukowanej
• Mosiądz posrebrzany
• Komplet dwóch klipsów

Zastosowanie

• Zasilacze i moduły elektroniczne
• Płytki PCB z wymiennym zabezpieczeniem bezpiecznikowym

Specyfikacja techniczna

• Typ produktu: klipsowe oprawki bezpiecznika
• Rozmiar bezpiecznika: 5 × 20 mm
• Materiał: mosiądz posrebrzany
• Wysokość po wlutowaniu: 9,5 mm nad płytką
• Liczba elementów: 2 sztuki

W zestawie

• Dwie oprawki klipsowe

Warto wiedzieć: Dlaczego niska rezystancja styku jest ważna?

Przez styki oprawki przepływa cały prąd chronionego obwodu. Nadmierna rezystancja połączenia powoduje spadek napięcia i lokalne nagrzewanie.

Posrebrzana powierzchnia pomaga ograniczyć rezystancję styku i poprawia odporność powierzchni kontaktowej na utlenianie.
