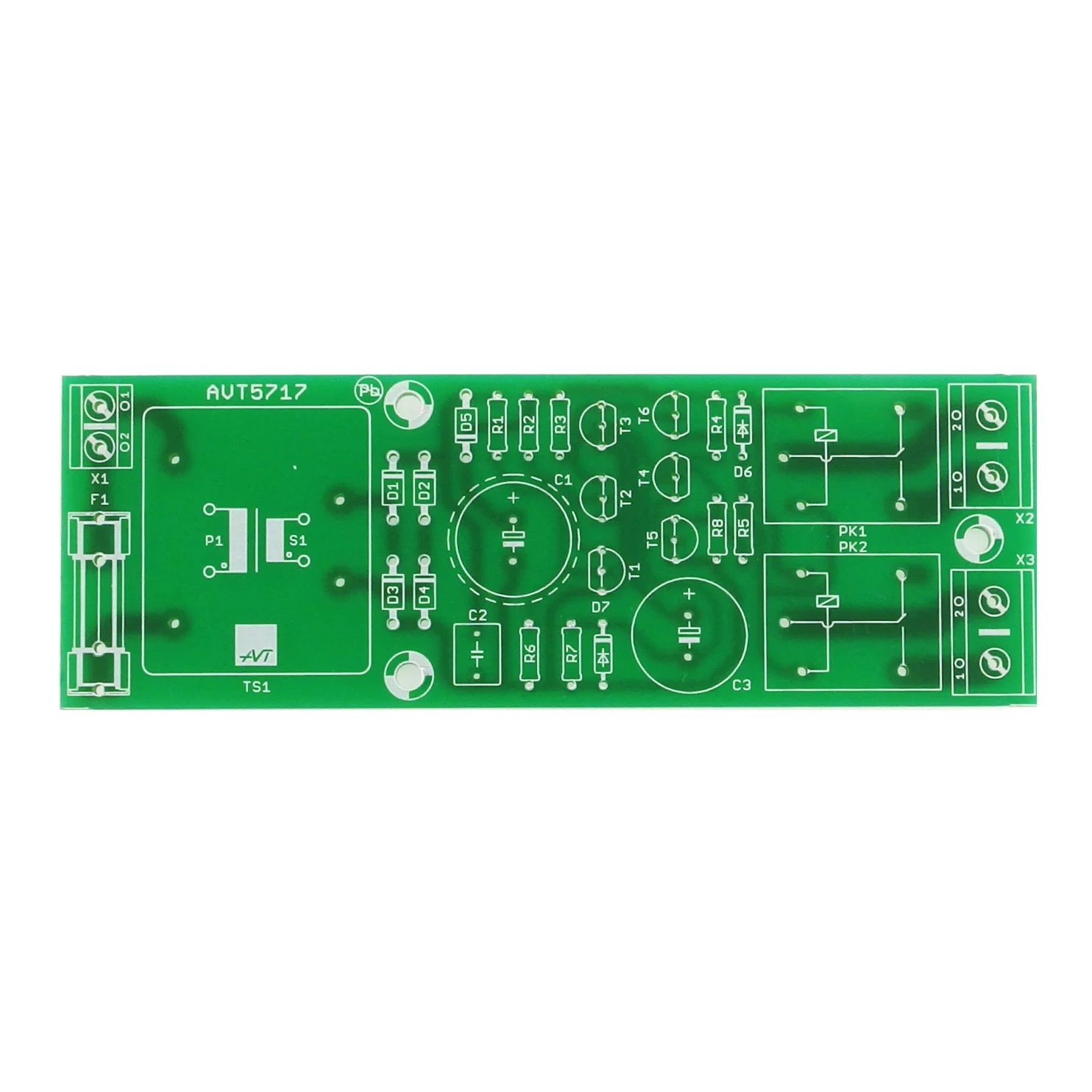

Opóźniacz dołączenia głośników zasilany 230V - PCB do projektu AVT 5717

Do pobrania:

Dokumentacja

Urządzenie jest nieskomplikowanym, pożytecznym układem przeznaczonym do wzmacniaczy mocy audio. Zapobiega nieprzyjemnym dla ucha stukom w głośnikach. Przyczyną ich powstawania są stany nieustalone, związane przede wszystkim z ładowaniem pojemności w torze sygnałowym. Skutecznym sposobem likwidacji takich odgłosów jest zastosowanie układu z przekaźnikiem dołączającym głośniki do wyjścia wzmacniacza z kilkusekundowym opóźnieniem i odłączającym jak najszybciej
po odłączeniu napięcia sieci. Opisany układ może zostać wbudowany do praktycznie dowolnego wzmacniacza zasilanego z 230 VAC.

Wybrane parametry:

• czas opóźnienia załączenia ok. 1÷3 s
• styki o obciążalności nominalnej 10 A każdy
• maksymalna moc wyjściowa wzmacniacza 2×500W
• zasilanie 230 VAC
• wymiary płytki 120x40mm

Projekt AVT 5717 EP 09/19
