Obudowa uniwersalna KM-85B, 180 × 160 × 85 mm, ABS, czarna, wentylowana, z panelami, Maszczyk
- Obudowa służy do zabudowy układów elektronicznych, modułów sterujących i urządzeń własnej konstrukcji. Korpus wykonano z ABS, a otwory wentylacyjne ułatwiają przygotowanie miejsc pod złącza. Wymiary 180 × 160 × 85 mm.
Praktyczna obudowa wentylowana do zabudowy układów elektronicznych

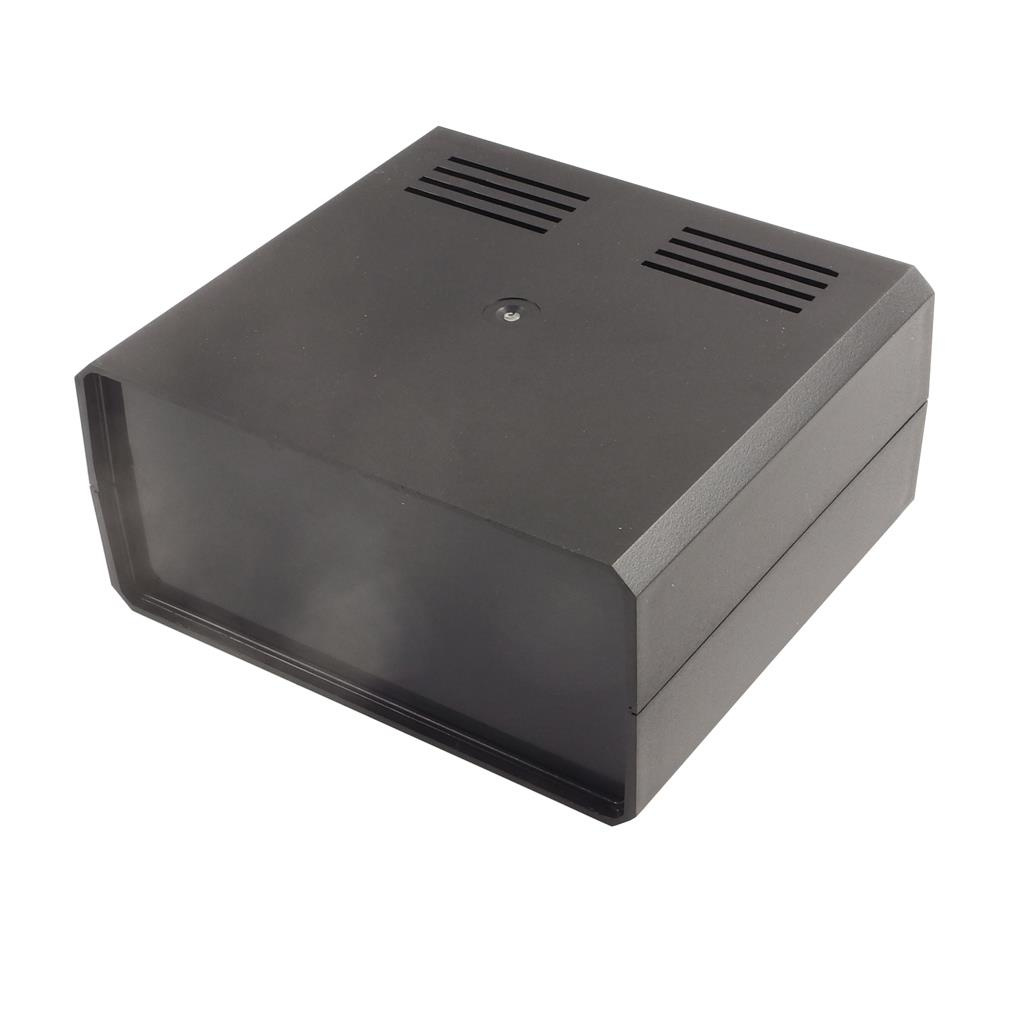

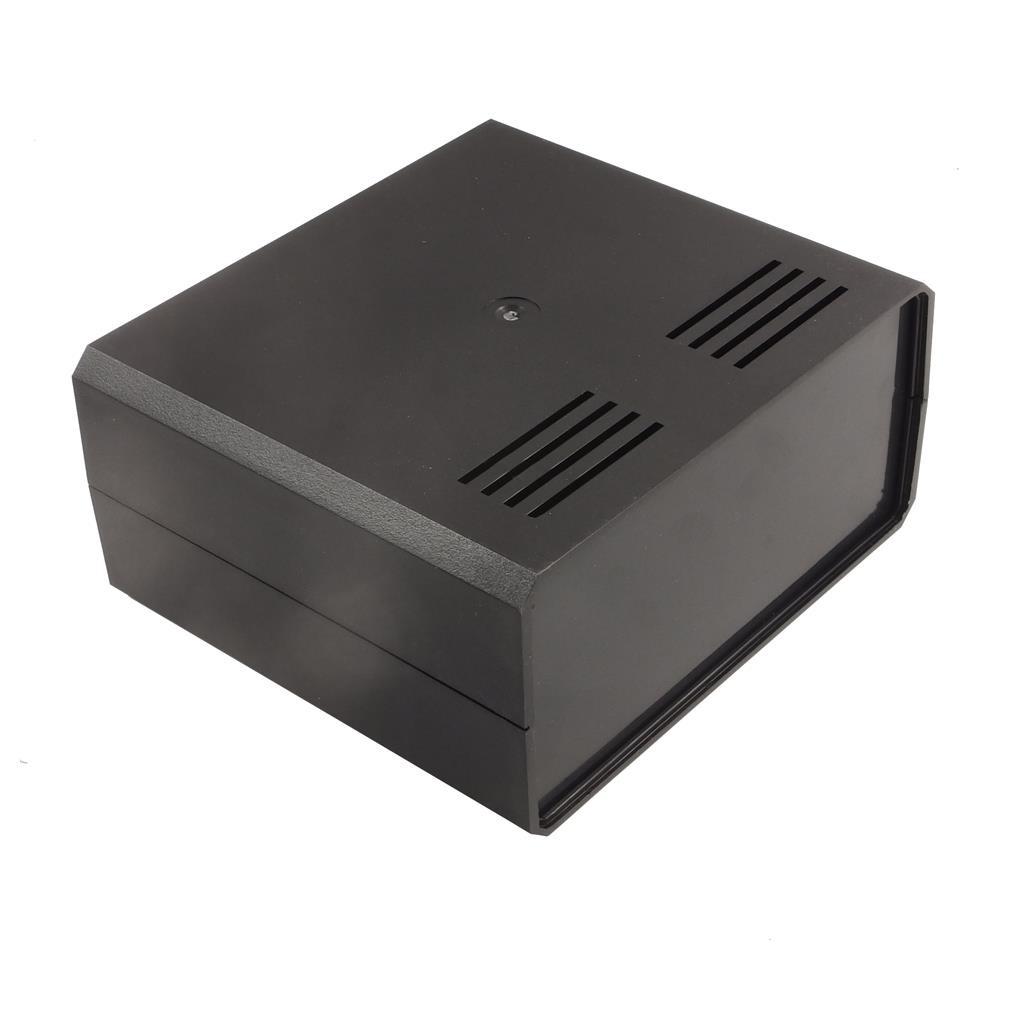

Obudowa KM-85B marki Maszczyk służy do zabudowy układów elektronicznych, modułów sterujących i niewielkich urządzeń własnej konstrukcji. Otwory wentylacyjne ułatwiają naturalną wymianę powietrza wewnątrz obudowy.
Korpus wykonano z tworzywa ABS. Jest to wariant bez uszczelki.
Najważniejsze cechy

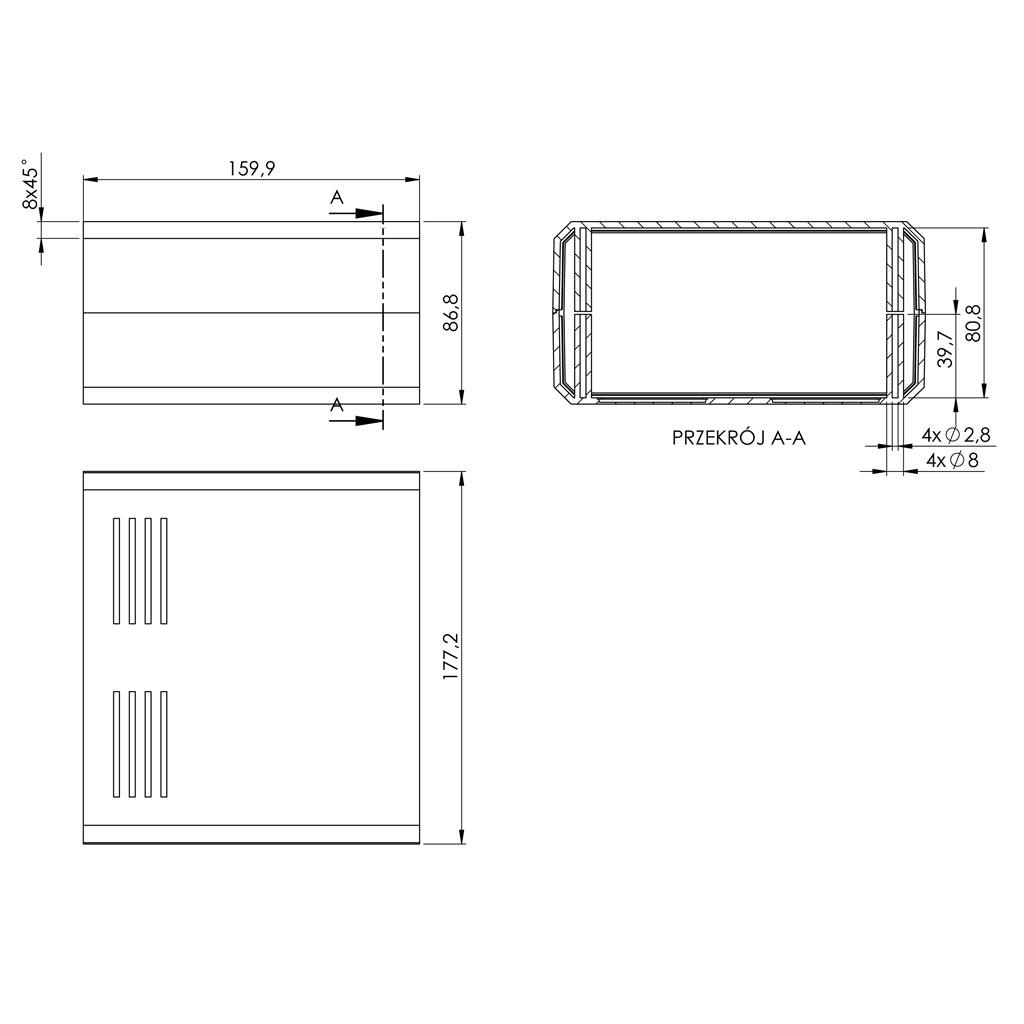

- Wymiary zewnętrzne: 180 mm × 160 mm × 85 mm
- Konstrukcja wentylowana
- Korpus z tworzywa ABS

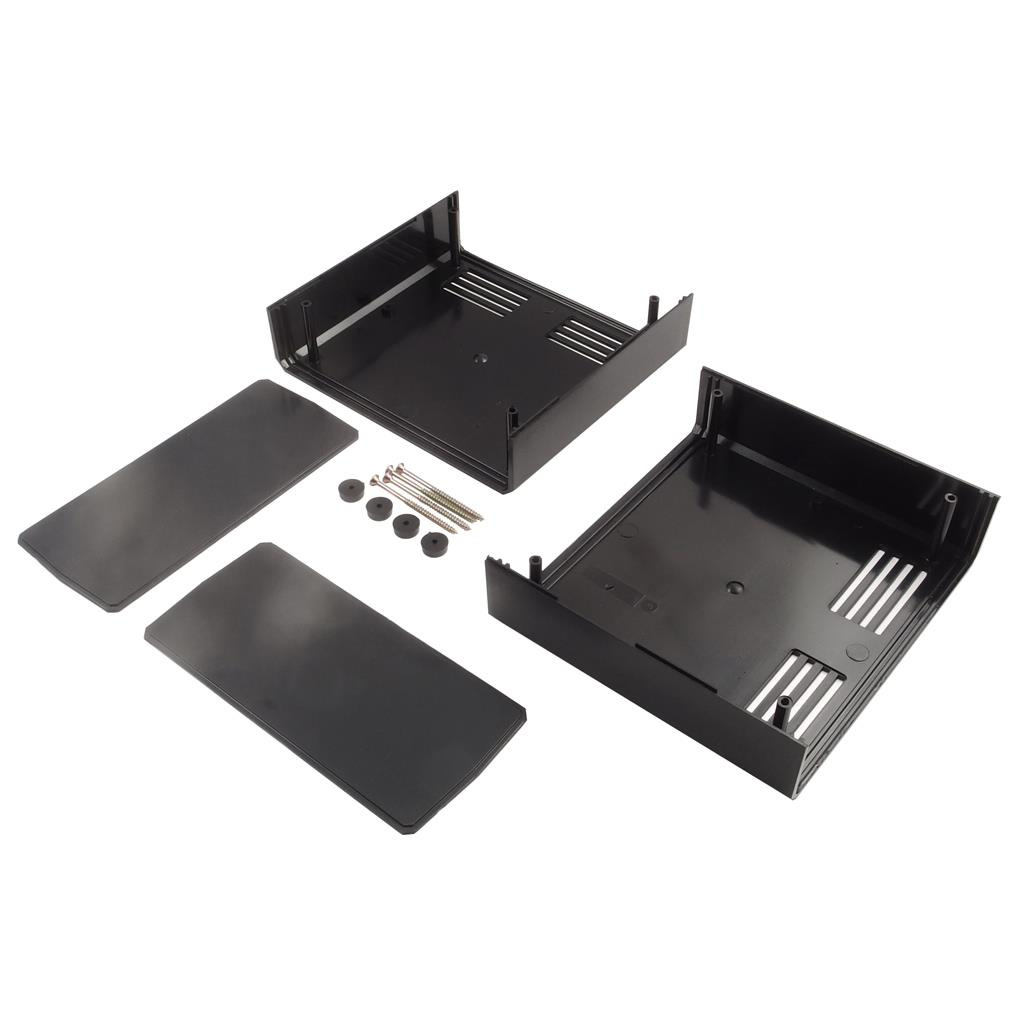

- Panele boczne ułatwiające obróbkę pod elementy interfejsu
- Wariant bez uszczelki
Zastosowanie
Obudowa sprawdzi się w pracach konstrukcyjnych i serwisowych, gdy potrzebna jest uporządkowana zabudowa elektroniki oraz ochrona podzespołów przed przypadkowym dotknięciem i uszkodzeniami mechanicznymi.
- Budowa urządzeń elektronicznych i prototypów
- Montaż modułów sterujących, pomiarowych i zasilających
- Montaż złączy, przełączników i wyświetlaczy w panelach bocznych
Specyfikacja techniczna
- Model: KM-85B
- Typ produktu: obudowa uniwersalna
- Konstrukcja: wentylowana
- Materiał: ABS
- Szerokość: 180 mm
- Długość: 160 mm
- Wysokość: 85 mm
- Uszczelka: brak
Warto wiedzieć: Jak zaplanować wnętrze obudowy?
Wymiary zewnętrzne określają gabaryt obudowy, ale nie pokazują całej przestrzeni dostępnej dla podzespołów. Przy projektowaniu trzeba uwzględnić grubość ścianek, słupki montażowe, promienie narożników oraz miejsce na przewody.
Przed wykonaniem płytki PCB lub panelu warto pozostawić zapas montażowy i sprawdzić, czy złącza, elementy wysokie oraz wiązki przewodów nie kolidują z pokrywą i punktami mocowania.
Najczęściej zadawane pytania
Do zabudowy i mechanicznej ochrony układów elektronicznych, modułów oraz niewielkich urządzeń własnej konstrukcji.
Wymiary zewnętrzne wynoszą 180 mm × 160 mm × 85 mm.
Korpus wykonano z tworzywa ABS.
Nie. Jest to wariant bez uszczelki.
Tak. Otwory pod złącza, przełączniki i przewody należy wykonać narzędziami dobranymi do rodzaju tworzywa i grubości ścianek.
