Obudowa metalowa 220x240, h=65mm, T91

Uniwersalna metalowa obudowa o funkcjonalnej konstrukcji przeznaczona dla majsterkowiczów.

• model T-91
• wymiary 220x65x240mm (szer x wys x gł)
• konstrukcja wentylowana, otwory wykonane są w podstawie i pokrywie

Elementy konstrukcji:

• podstawa - wykonana jest w postaci ceownika z półkami na wysokości 26 mm do mocowania podzespołów
• pokrywa - wykonana jako ceownik spełniający funkcję trzech ścianek obudowy: górnej i dwie boczne. Pokrywka mocowana jest do podstawy wkrętami od dołu tak, że wkręty mocujące są niewidoczne
• ścianka przednia i tylna - sposób wykonania zależy od wysokości obudowy:

  • dla obudów o wysokość 40 i 50 mm: ścianki wykonane jako kątowniki mocowane wkrętami do podstawy
  • dla obudów o wysokości od 65 do 120 mm: ścianki wykonane jako kątowniki mocowane wkrętami do podstawy a ich górne krawędzie opierają się o przetłoczenia w pokrywce
  • dla obudów o wysokości od 140 do 200 mm: ścianki wykonane jako ceowniki mocowane wkrętami do podstawy i pokrywki
• gniazdo bezpiecznika i przepust kablowy: umieszczone na ściance tylnej
• materiał: ścianki obudowy wykonane są z blachy stalowej ocynkowanej o grubości 0,5÷1 mm
• ścianki boczne i pokrywa: pomalowane są farbą proszkową w kolorze czarny mat (RAL 9005)

W zestawie gniazdo bezpiecznika, przepust kablowy, nóżki.

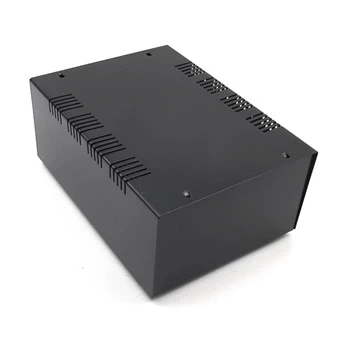

Uwaga: zdjęcie poglądowe przykładowej obudowy metalowej z serii T.
Prosimy sprawdzić rysunek techniczny i kolejność podawanych wymiarów
