Obrotomierz optyczny 0-29999 obr/min z LCD - zlutowany KIT AVT 1870
- Pomiar obrotów wału, koła lub wirnika metodą optyczną IR. AVT1870 C to zlutowany układ do integracji z czujnikiem, zasilaniem 8-12 V DC i obiektem pomiarowym.
Optyczny pomiar obrotów z LCD - zlutowany AVT1870
Zlutowany obrotomierz optyczny do integracji z zasilaniem 8-12 V DC, czujnikiem IR i mierzonym elementem obrotowym.

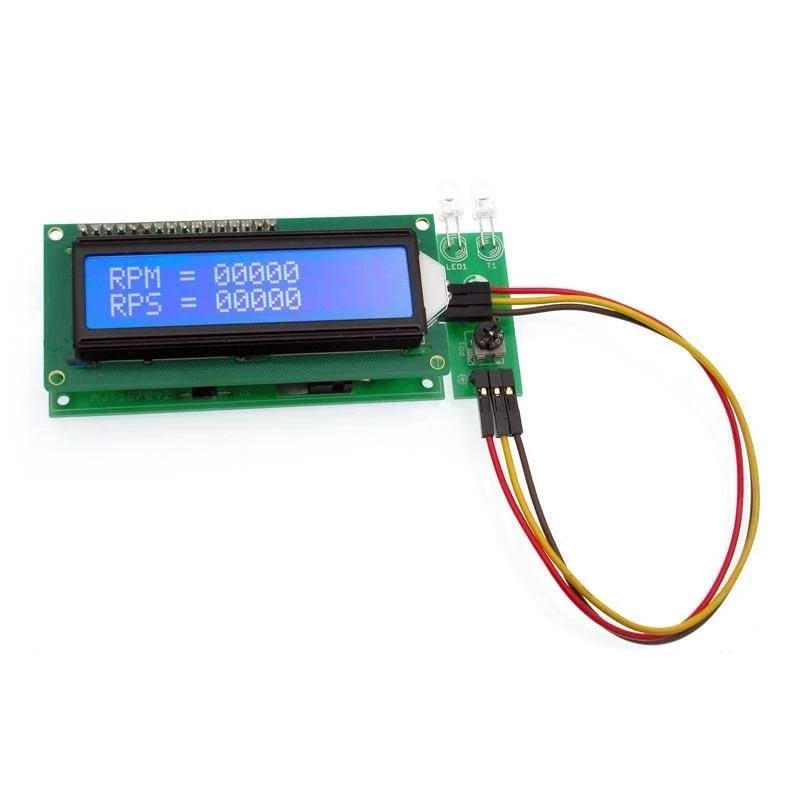

Zlutowany obrotomierz z czujnikiem odbiciowym IR
AVT1870 C to zlutowany obrotomierz do bezkontaktowego pomiaru prędkości wałów, kół i wirujących elementów. Czujnik IR wykrywa światło odbite od jasnego znacznika na obiekcie, a mikrokontroler przelicza impulsy na obroty.
Wynik jest wyświetlany na LCD 2×16 jako RPM i RPS. Wersja C wymaga zasilania 8-12 V DC, ustawienia kontrastu LCD, regulacji czułości czujnika oraz mechanicznego zabezpieczenia przewodów i sensora przy mierzonym obiekcie. To zlutowany układ do integracji, a nie kompletne stanowisko pomiarowe.
Karta techniczna
AVT1870
Zlutowany obrotomierz optyczny z czujnikiem odbiciowym IR, wyświetlaczem LCD 2×16 i pomiarem prędkości obrotowej w RPM oraz RPS.
| Kod projektu | AVT1870 |
| Wersja | C – zlutowany układ |
| Funkcja | bezkontaktowy pomiar prędkości obrotowej |
| Zakres pomiaru | 0-29999 obr/min |
| Rozdzielczość | 60 obr/min |
| Jednostki wskazań | RPM obr/min i RPS obr/sek. |
| Zasilanie | 8-12 V DC |
| Czujnik | odbiciowy IR: dioda nadawcza i fototranzystor |
| Regulacja | czułość czujnika i kontrast LCD |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |
| Płytka PCB | 98×38 mm |
Wersja
AVT1870 C – zlutowany układ. Wersja zawiera zmontowany obrotomierz z zaprogramowanym ATmega8, wyświetlaczem LCD 2×16, czujnikiem odbiciowym IR, stabilizatorem 7805, potencjometrami regulacji, dławikiem, złączami i elementami biernymi. Układ wymaga zasilania 8-12 V DC oraz ustawienia sensora przy mierzonym obiekcie.
Notes
Na mierzonym obiekcie trzeba nakleić jasny punkt albo namalować białe pole odbijające światło diody IR.
Czułość czujnika i odległość od obiektu ustawia się potencjometrem na płytce sensora.
Część czujnika można odłamać od płytki wyświetlacza i połączyć przewodami, aby łatwiej ustawić ją przy mierzonym obiekcie.
Wersja C nie jest kompletnym stanowiskiem pomiarowym. Wymaga stabilnego mocowania czujnika i bezpiecznego prowadzenia przewodów poza strefą ruchu.
Uwaga: przed pomiarem zabezpiecz przewody i czujnik przed kontaktem z wirującymi elementami. Nieprawidłowe ustawienie sensora albo luźna naklejka na obiekcie może zakłócić pomiar i stworzyć zagrożenie mechaniczne.
Najczęściej zadawane pytania
AVT1870 C to zlutowany obrotomierz z LCD 2×16, zaprogramowanym ATmega8, sensorem IR, stabilizatorem, potencjometrami, złączami i elementami biernymi.
Nie. To zlutowany układ do integracji. Wymaga zasilania 8-12 V DC, ustawienia czujnika i stabilnego montażu przy mierzonym obiekcie.
Dioda IR oświetla jasny punkt na wirującym obiekcie, a fototranzystor odbiera odbite impulsy. Mikrokontroler przelicza impulsy na RPS i RPM.
Nie. Płytkę sensora można odłamać od płytki wyświetlacza i połączyć przewodami.
Układ wymaga napięcia stałego 8-12 V DC podanego na złącze zasilania.
