Co zawiera wersja AVT1870 B?
AVT1870 B to KIT DIY z PCB, LCD 2×16, zaprogramowanym ATmega8, czujnikiem IR, stabilizatorem, potencjometrami, złączami i elementami do lutowania.
Obrotomierz optyczny 0-29999 obr/min z LCD - KIT AVT 1870
- Obrotomierz 8-12 V DC z LCD 2×16, czujnikiem odbiciowym IR i regulacją czułości. AVT1870 B to KIT DIY z PCB i elementami do lutowania.
Optyczny pomiar obrotów z LCD - KIT DIY AVT1870
KIT DIY obrotomierza 0-29999 obr/min z wyświetlaczem LCD 2×16 i czujnikiem odbiciowym IR.
Obrotomierz do wałów, kół i wirujących elementów

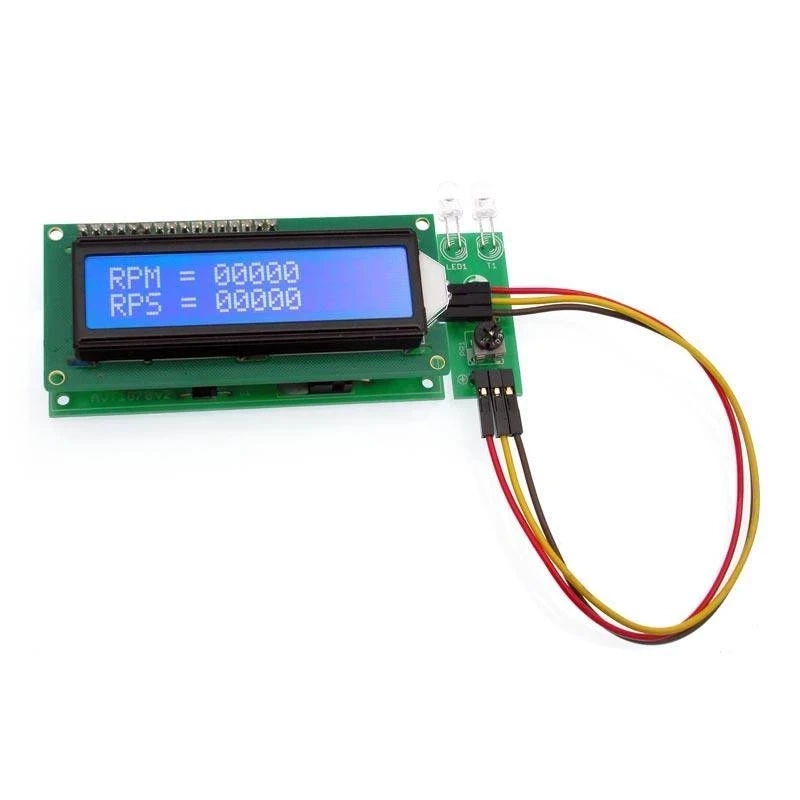

AVT1870 pozwala wykonać prosty obrotomierz z bezkontaktowym czujnikiem odbiciowym IR. Pomiar polega na zliczaniu impulsów światła odbitego od jasnego znacznika umieszczonego na wirującym obiekcie.
Wynik pojawia się na LCD 2×16 jako liczba obrotów na minutę i sekundę. Czułość sensora można wyregulować potencjometrem, a płytkę czujnika odłamać i umieścić bliżej badanego elementu. AVT1870 B to KIT DIY z PCB i elementami do lutowania.
RPM i RPS wskazania obrotów na minutę i sekundę na LCD
Sensor odbiciowy dioda IR, fototranzystor i regulacja czułości

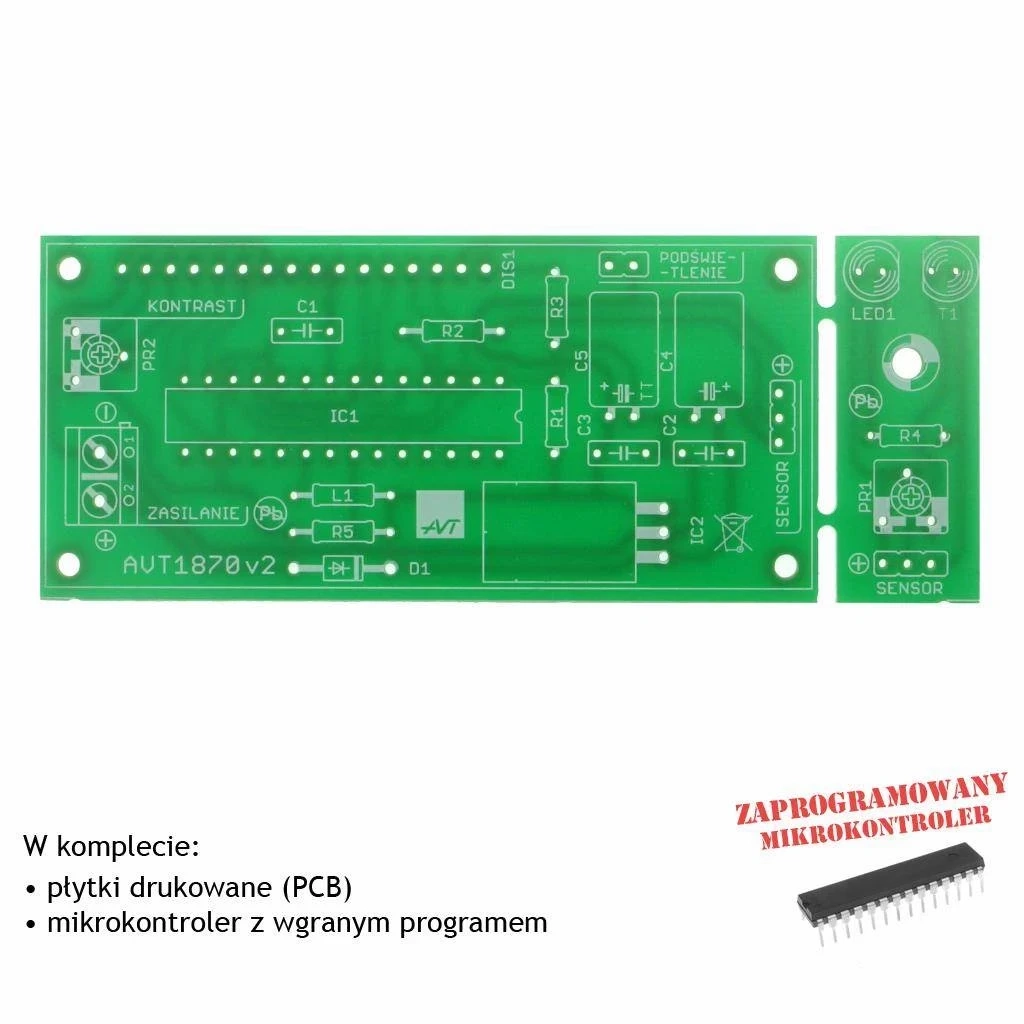

PCB 98×38 mm płytka z odłamywaną częścią sensora
Skala trudności
3/6
Szacowany czas montażu
1 h 45 min
Karta techniczna
AVT1870
Obrotomierz optyczny z czujnikiem odbiciowym IR, wyświetlaczem LCD 2×16 i pomiarem prędkości obrotowej w RPM oraz RPS.
| Kod projektu | AVT1870 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | bezkontaktowy pomiar prędkości obrotowej |
| Zakres pomiaru | 0-29999 obr/min |
| Rozdzielczość | 60 obr/min |
| Jednostki wskazań | RPM obr/min i RPS obr/sek. |
| Zasilanie | 8-12 V DC |
| Czujnik | odbiciowy IR: dioda nadawcza i fototranzystor |
| Regulacja | czułość czujnika i kontrast LCD |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |
| Płytka PCB | 98×38 mm |
Wersja

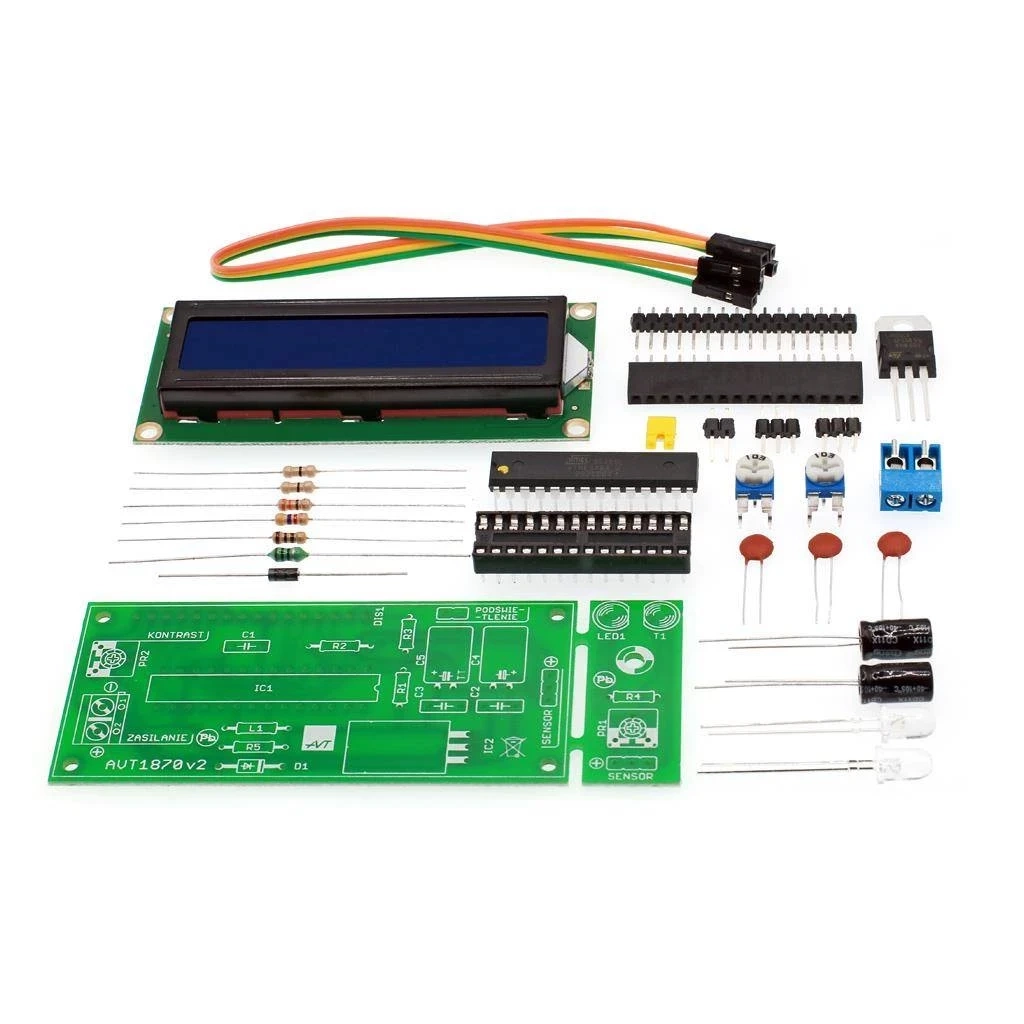

AVT1870 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATmega8, wyświetlacz LCD 2×16, diodę IR, fototranzystor, stabilizator 7805, potencjometry czułości i kontrastu, dławik, złącza, listwy goldpin, jumpery, przewody i elementy bierne.
Notes
Na mierzonym obiekcie trzeba nakleić jasny punkt albo namalować białe pole odbijające światło diody IR.
Czułość czujnika i odległość od obiektu ustawia się potencjometrem na płytce sensora.
Część czujnika można odłamać od płytki wyświetlacza i połączyć przewodami, aby łatwiej ustawić ją przy mierzonym obiekcie.
Stabilizator napięcia i kondensatory przy nim montuje się na leżąco, zgodnie z układem płytki.
Uwaga: przed pomiarem zabezpiecz przewody i czujnik przed kontaktem z wirującymi elementami. Nieprawidłowe ustawienie sensora albo luźna naklejka na obiekcie może zakłócić pomiar i stworzyć zagrożenie mechaniczne.
Najczęściej zadawane pytania
Jak działa pomiar obrotów?
Dioda IR oświetla jasny punkt na wirującym obiekcie, a fototranzystor odbiera odbite impulsy. Mikrokontroler przelicza impulsy na RPS i RPM.
Czy czujnik musi być przy płytce LCD?
Nie. Płytkę sensora można odłamać od płytki wyświetlacza i połączyć przewodami.
Jakie zasilanie jest potrzebne?
Układ wymaga napięcia stałego 8-12 V DC podanego na złącze zasilania.
Czy układ wymaga ustawienia po montażu?
Tak. Trzeba ustawić kontrast LCD oraz czułość czujnika odbiciowego IR.
