Niskoszumny mikser audio stereo 4-kanałowy TL072 - zlutowany KIT AVT 742
- Niskoszumny mikser audio stereo TL072 sumuje cztery źródła liniowe i reguluje poziom L/R. AVT742 C to zlutowany układ do integracji w torze audio.
Czterokanałowy sumator stereo na TL072 - zlutowany układ AVT742
Zlutowany mikser stereo do podłączenia czterech źródeł audio, zasilania 6–24 V DC i wyjścia L/R.
Zlutowany mikser stereo do integracji w torze audio

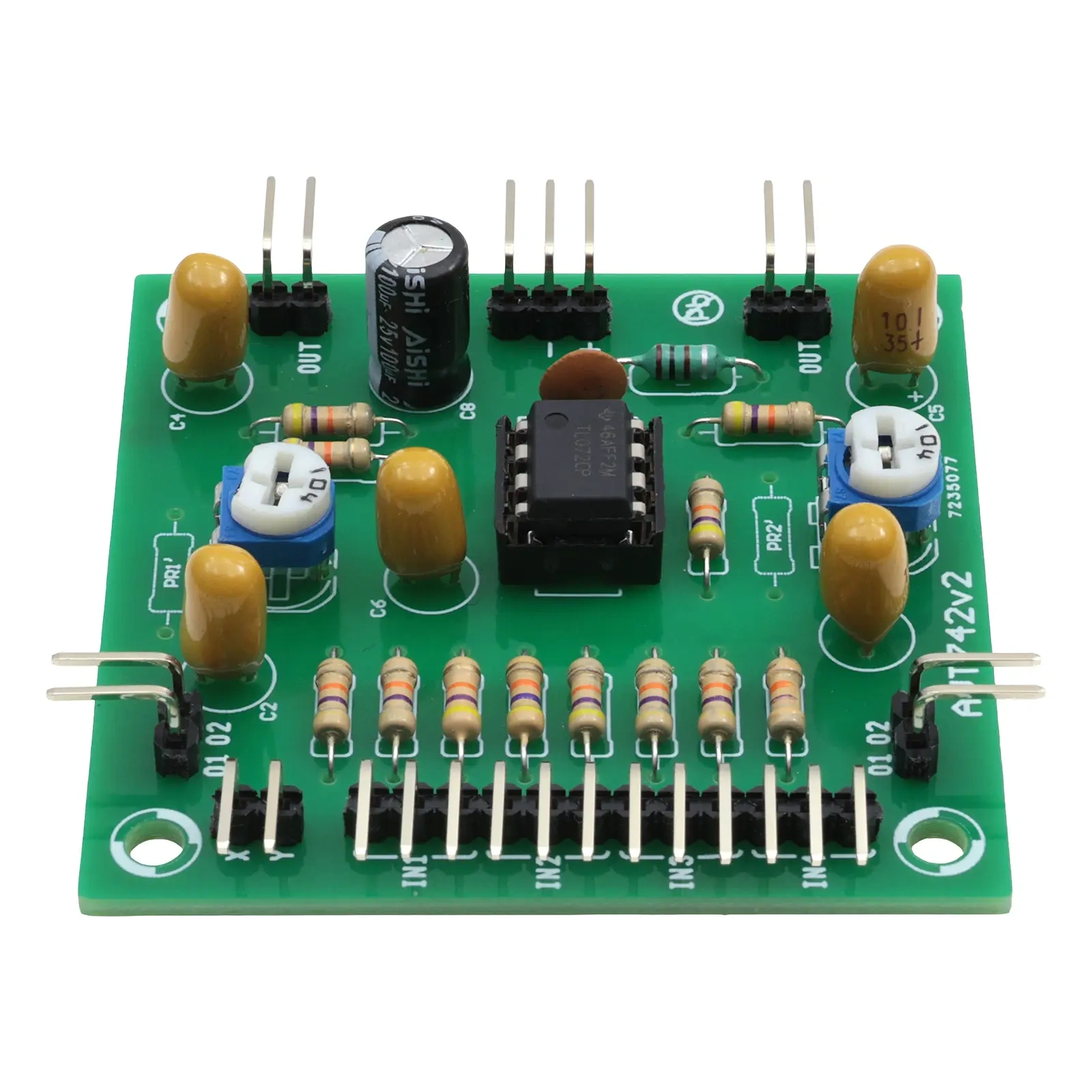

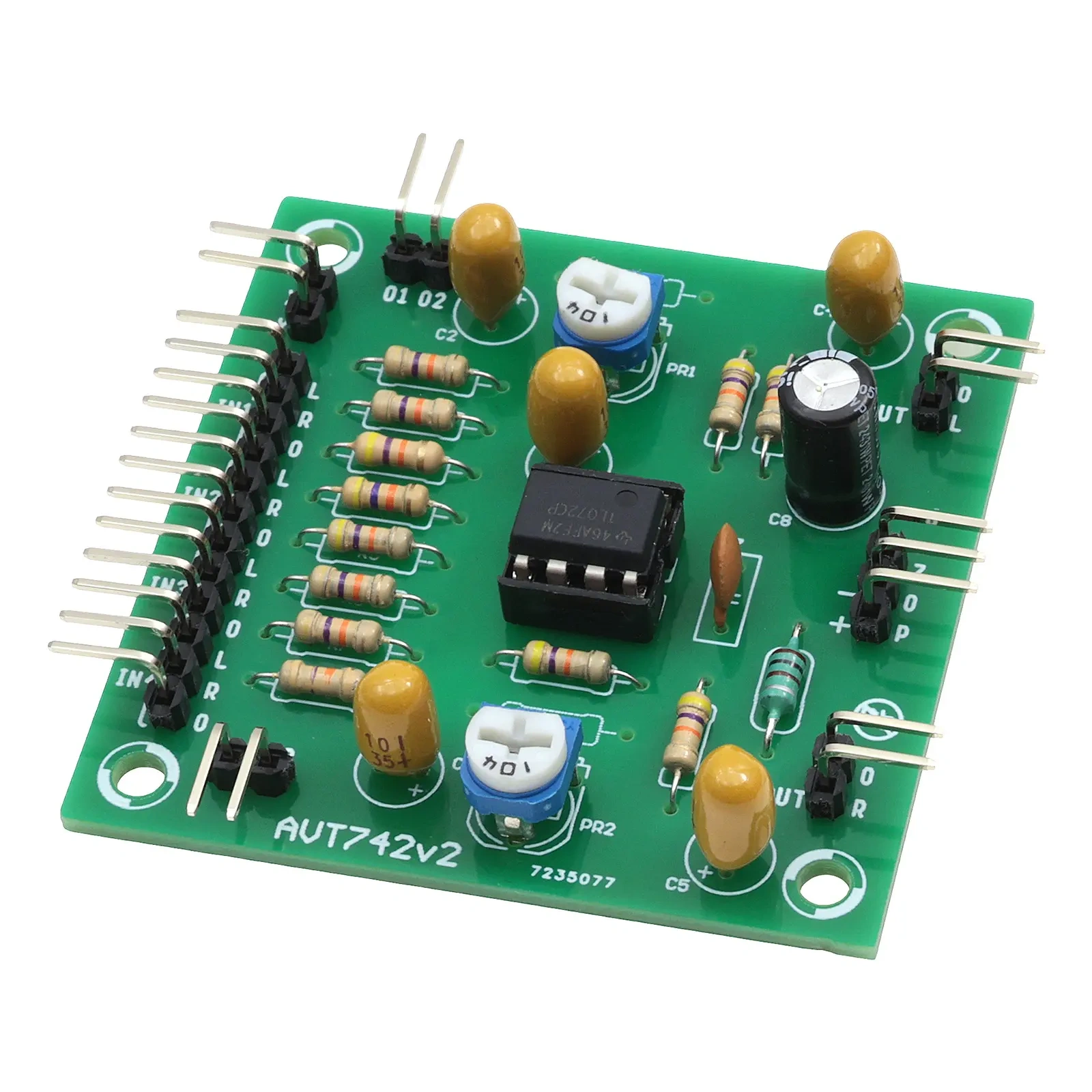

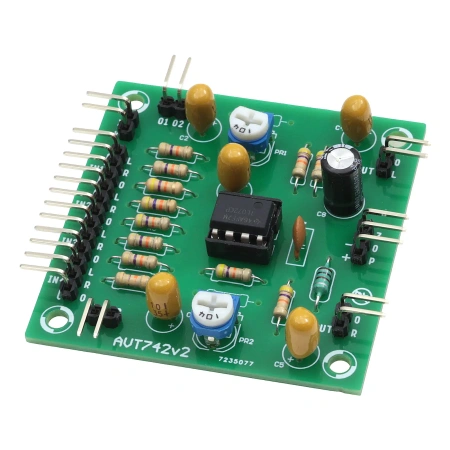

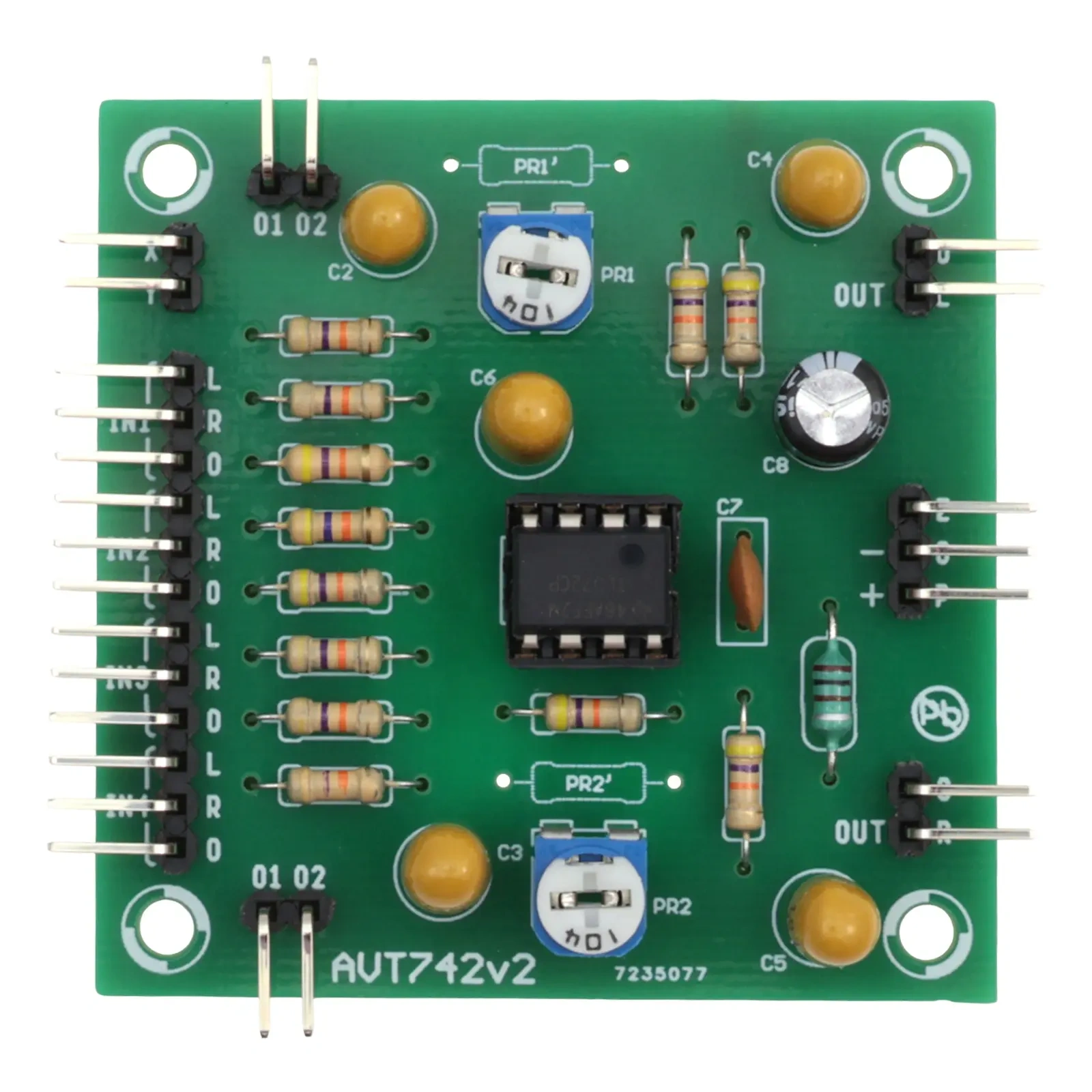

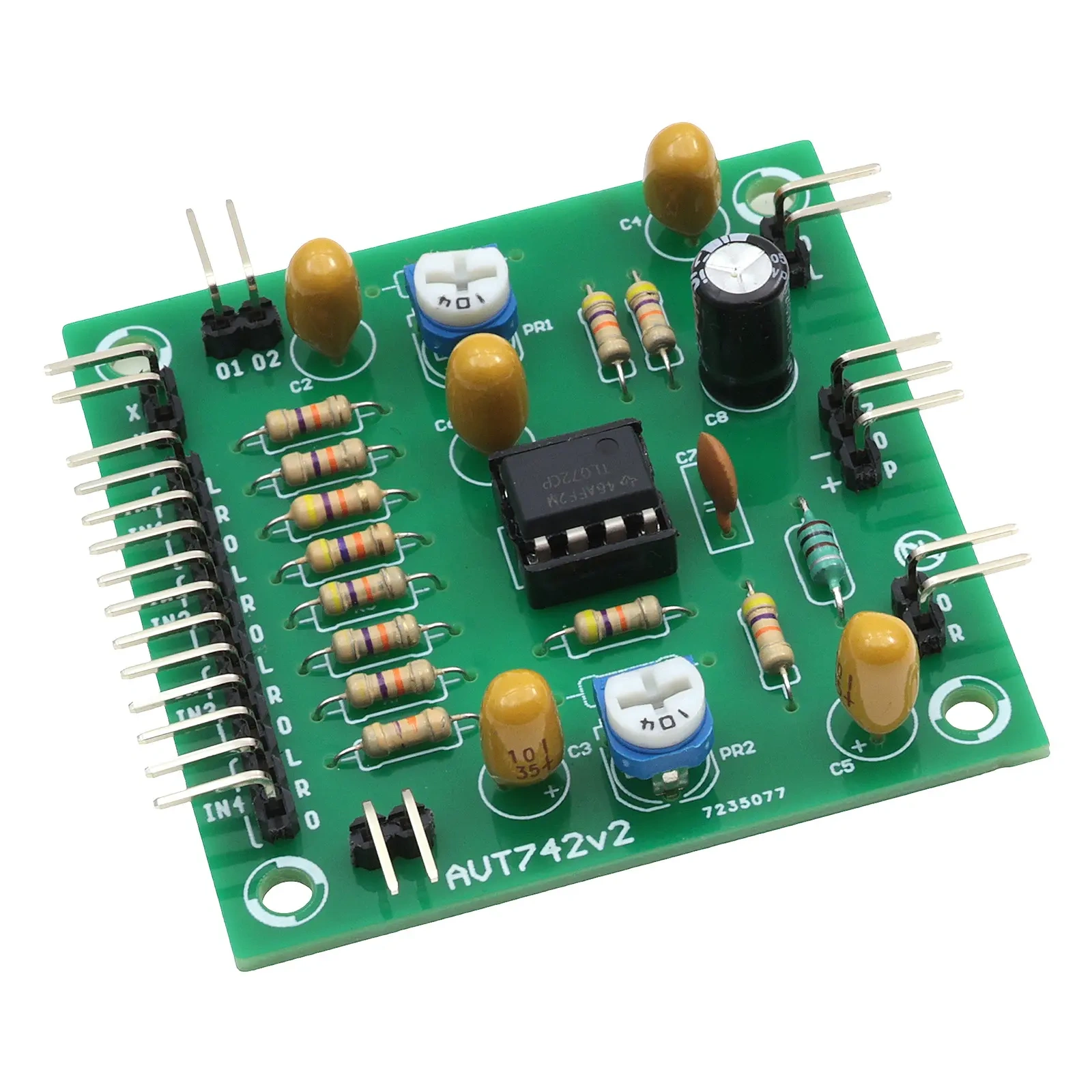

AVT742 C jest zlutowanym modułem miksera stereo z czterema parami wejść L/R i wyjściem stereofonicznym. Układ pozwala sumować sygnały z kilku źródeł audio i przekazać je do wzmacniacza mocy, aktywnych głośników albo dalszego modułu toru audio.
Podwójny wzmacniacz operacyjny TL072 pracuje z pojedynczym zasilaniem, a PR1 i PR2 służą do ustawienia poziomu sumy. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia, ekranowania przewodów i integracji w obudowie lub panelu audio.
Karta techniczna
AVT742
Zlutowany niskoszumny mikser stereofoniczny z TL072, czterema wejściami stereo, regulacją sumy i pojedynczym zasilaniem 6–24 V DC.
| Kod projektu | AVT742 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | niskoszumny mikser audio stereo |
| Liczba kanałów wejściowych | 4 kanały stereo |
| Układ aktywny | TL072, podwójny wzmacniacz operacyjny |
| Regulacja poziomu | PR1 i PR2, osobno dla kanału L i R |
| Zasilanie | 6–24 V DC, pojedyncze napięcie |
| Pobór prądu | 3,0 mA przy 6 V; 3,15 mA przy 9 V; 3,2 mA przy 12 V |
| Maksymalny sygnał wyjściowy | 3 Vpp przy 6 V; 6 Vpp przy 9 V; 9 Vpp przy 12 V |
| Wymiary płytki PCB | 53×53 mm |
Wersja
AVT742 C – zlutowany układ. Wersja zawiera zmontowany niskoszumny mikser audio stereo przeznaczony do poprawnego podłączenia, ekranowania przewodów i integracji w obudowie lub panelu audio.
Notes
AVT742 C wymaga podłączenia źródeł audio stereo do wejść IN1–IN4 oraz wyjść OUT L i OUT R do wzmacniacza mocy, aktywnych głośników albo dalszego toru audio.
Dla ograniczenia szumów i przydźwięku należy stosować krótkie przewody ekranowane oraz poprawnie połączyć masy sygnałowe z punktami O, O1 lub O2.
Metalową obudowę i obudowy potencjometrów warto połączyć z masą układu. Obudowę z tworzywa sztucznego można od wewnątrz wykleić folią aluminiową połączoną z masą.
Wersja C nie jest kompletnym mikserem w obudowie. To zlutowany moduł do integracji z gniazdami, potencjometrami, zasilaniem i panelem użytkownika.
Uwaga: AVT742 C nie jest samodzielnym gotowym urządzeniem audio. To zlutowany moduł do poprawnego podłączenia i montażu. Nieprawidłowe ekranowanie, pętle masy lub zbyt wysoki poziom sygnału mogą powodować przydźwięk, szum i przesterowanie.
Najczęściej zadawane pytania
AVT742 C to zlutowany moduł niskoszumnego miksera audio stereo. Wymaga podłączenia zasilania, źródeł audio, wyjścia stereo i elementów panelu użytkownika.
Do sumowania kilku źródeł audio stereo i budowy małego miksera, modułu wejściowego albo prostego panelu audio.
Nie. Wersja C jest zlutowanym układem elektronicznym do integracji z gniazdami, potencjometrami, zasilaniem i obudową.
Nie. AVT742 jest analogowym układem audio na wzmacniaczu operacyjnym TL072.
Układ pracuje z pojedynczym napięciem 6–24 V DC. Pobór prądu wynosi około 3 mA.
