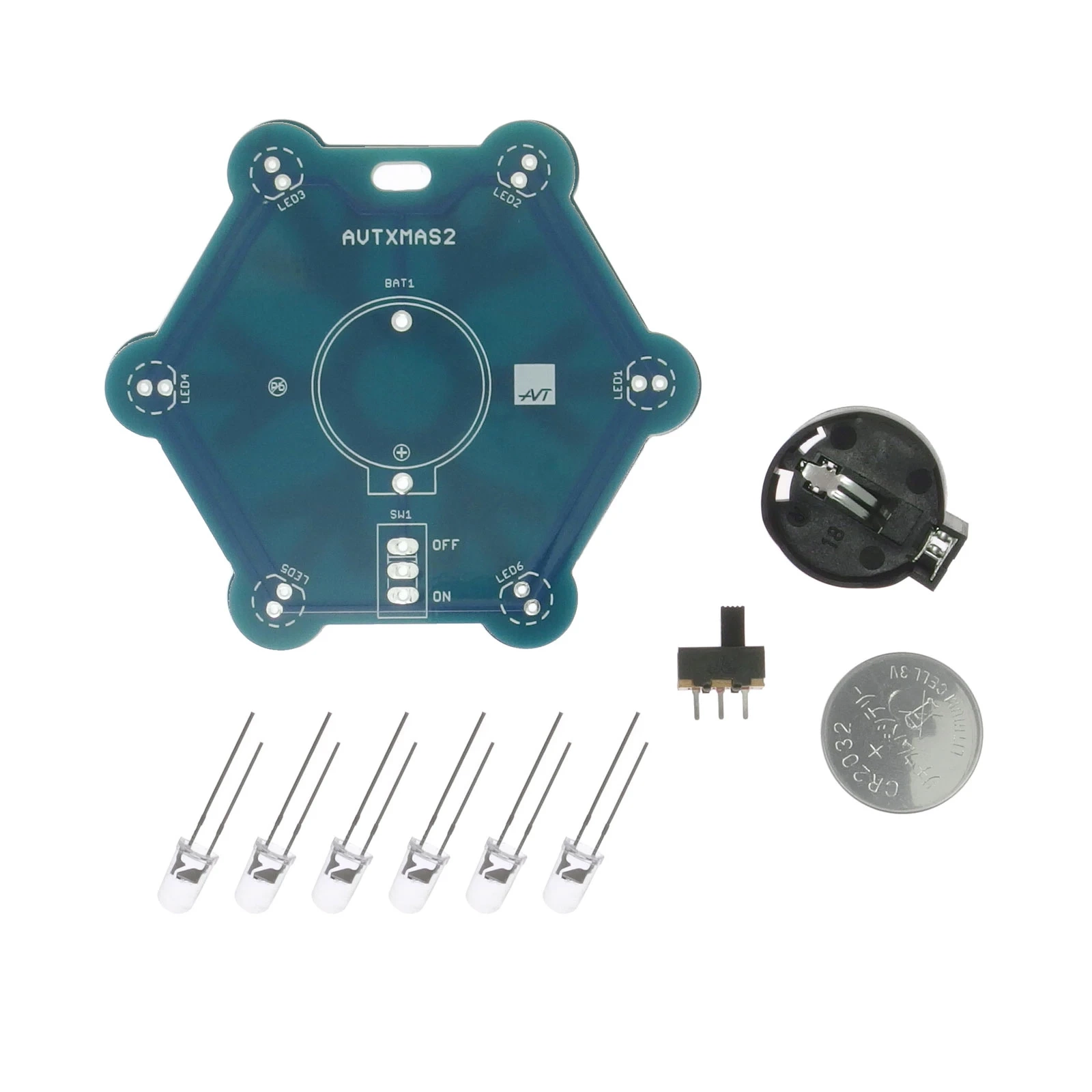

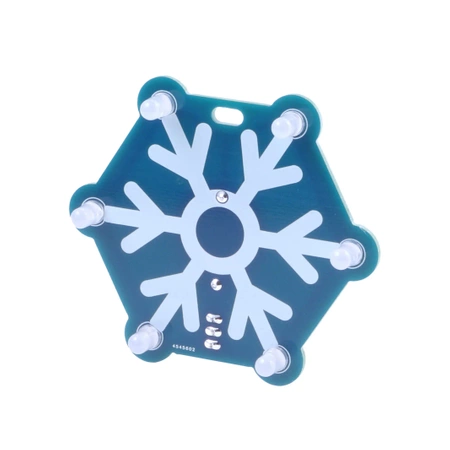

AVTXMAS2 to zestaw do samodzielnego montażu świątecznej ozdoby LED: sześciokątna płytka w kolorze ciemnoniebieskim z motywem śnieżynki, sześć wolnozmiennych diod LED RGB 5 mm, włącznik i bateria CR2032. Układ nie zawiera układu scalonego ani rezystorów, a montaż ogranicza się do kilkunastu lutów, dlatego zestaw nadaje się na pierwszy projekt lutowniczy.

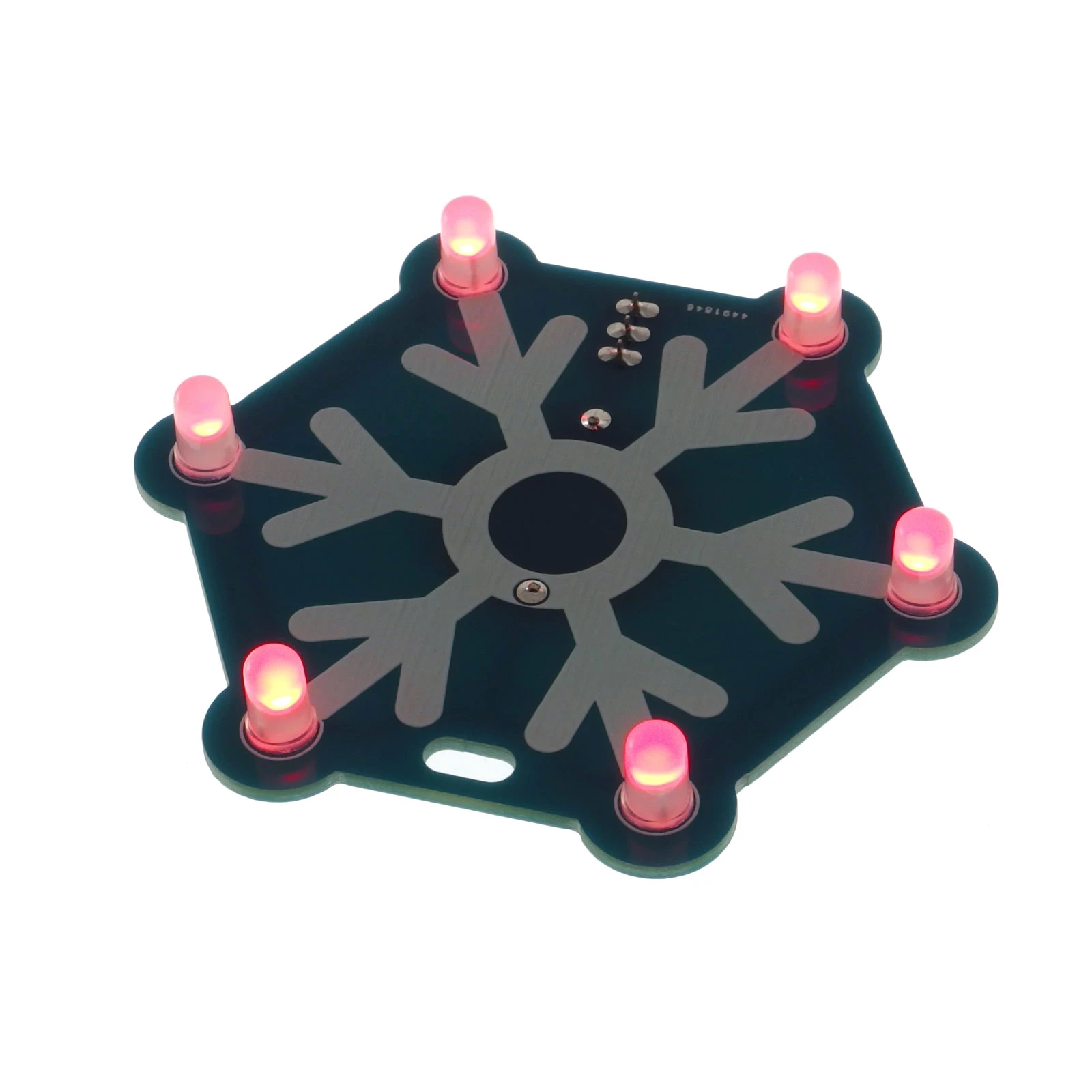

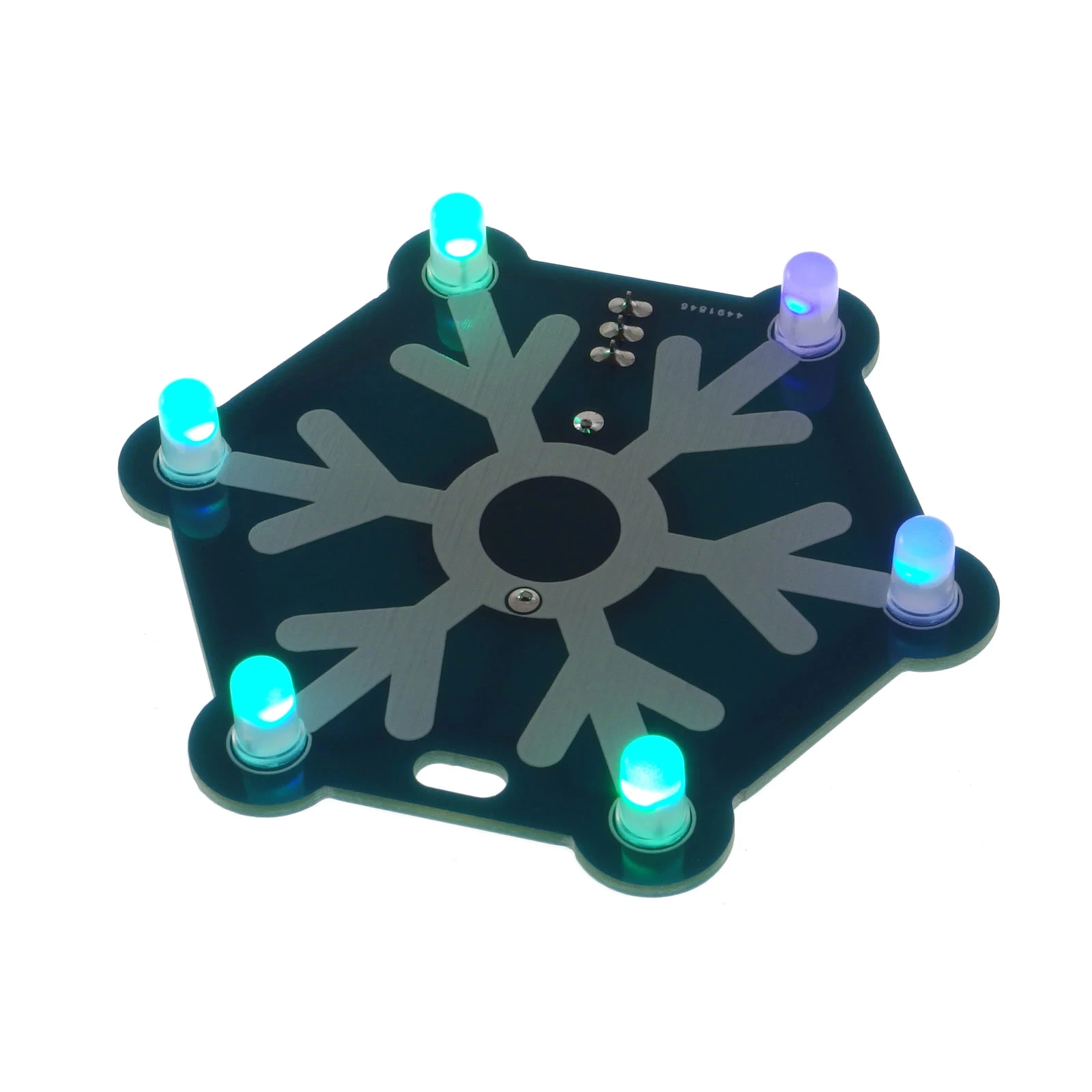

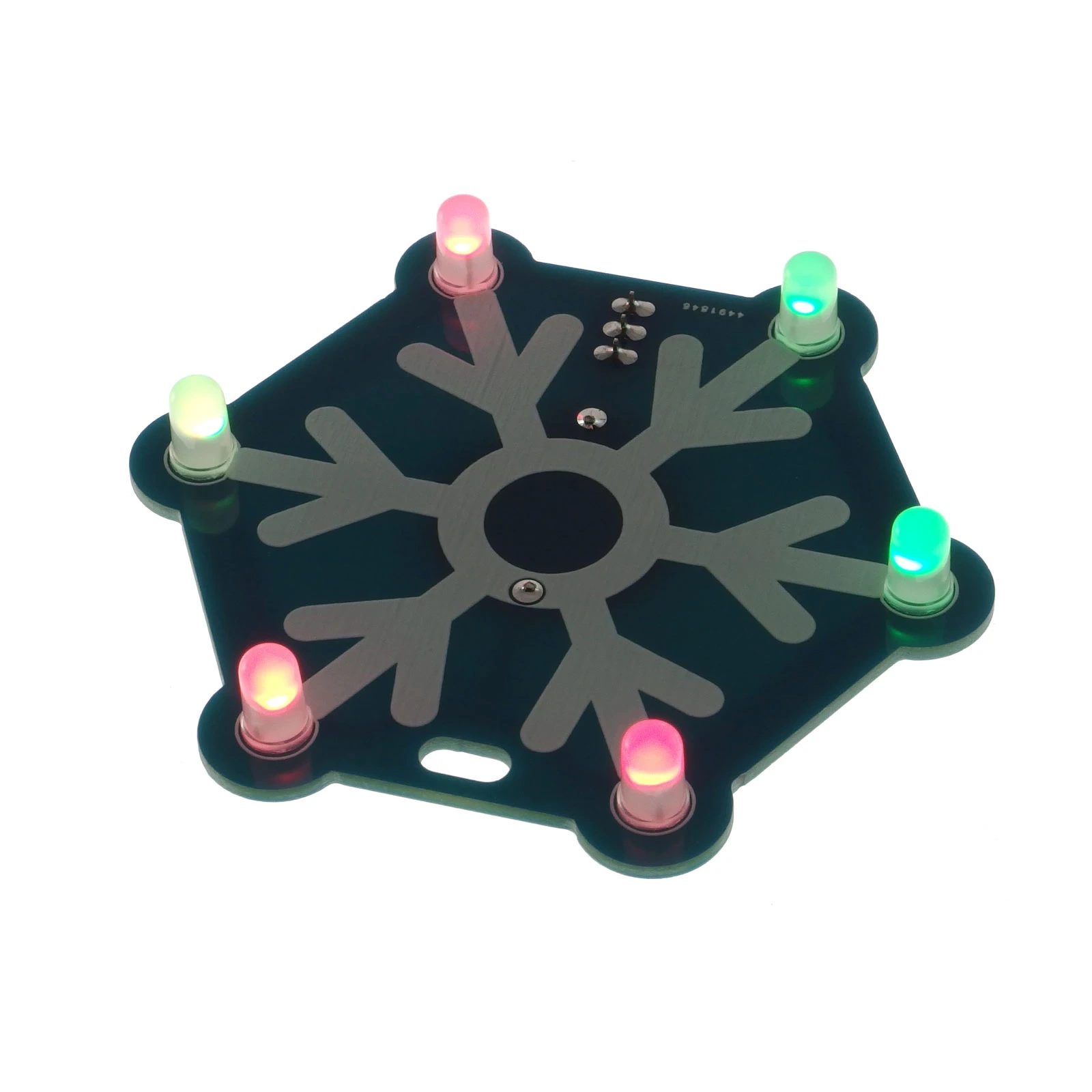

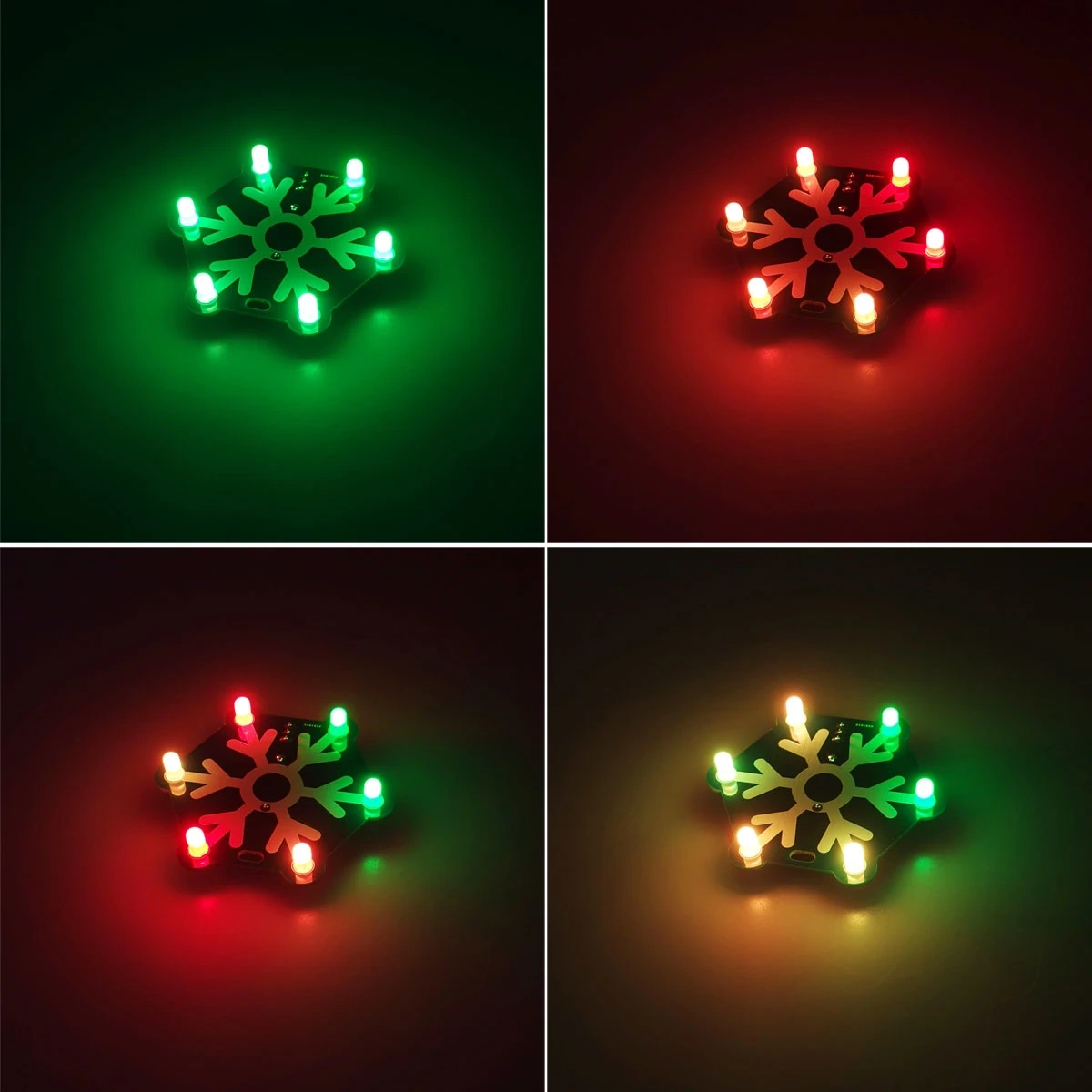

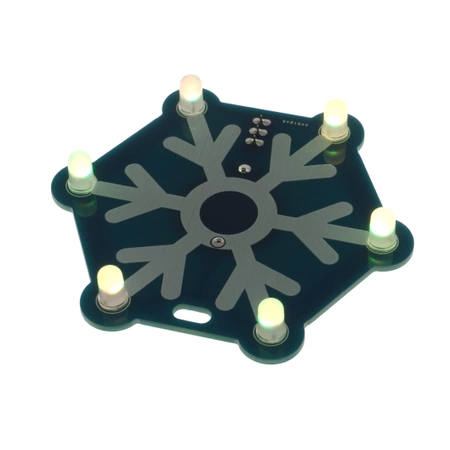

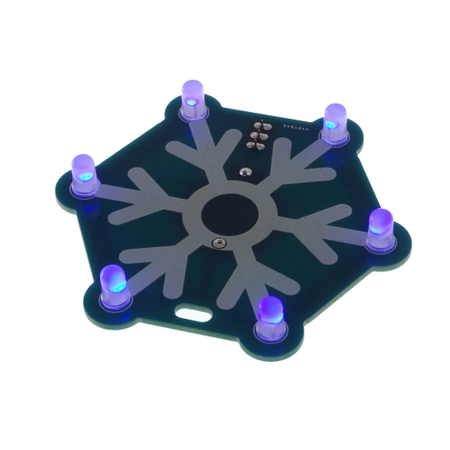

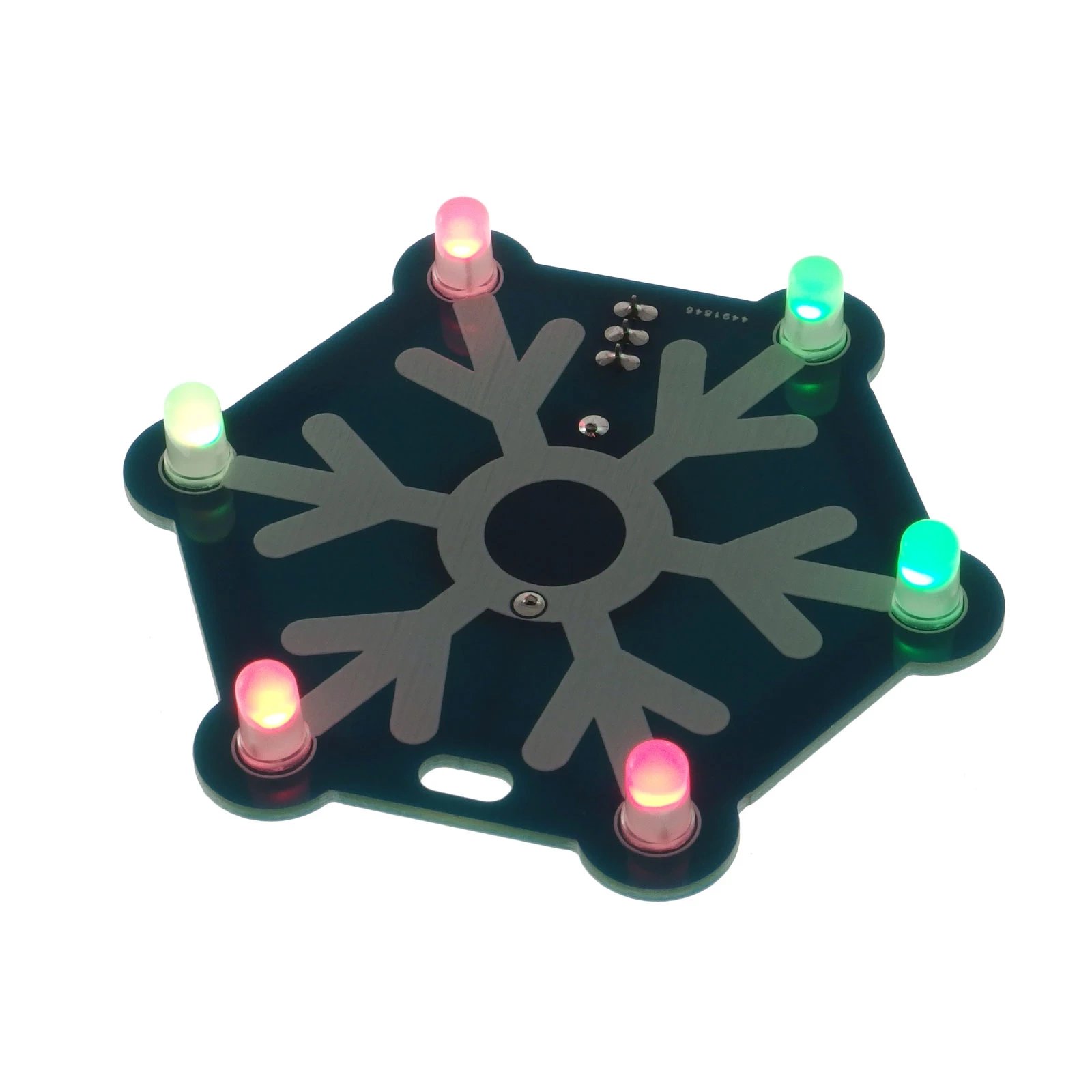

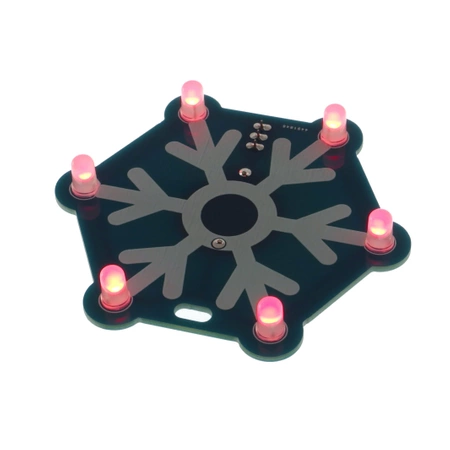

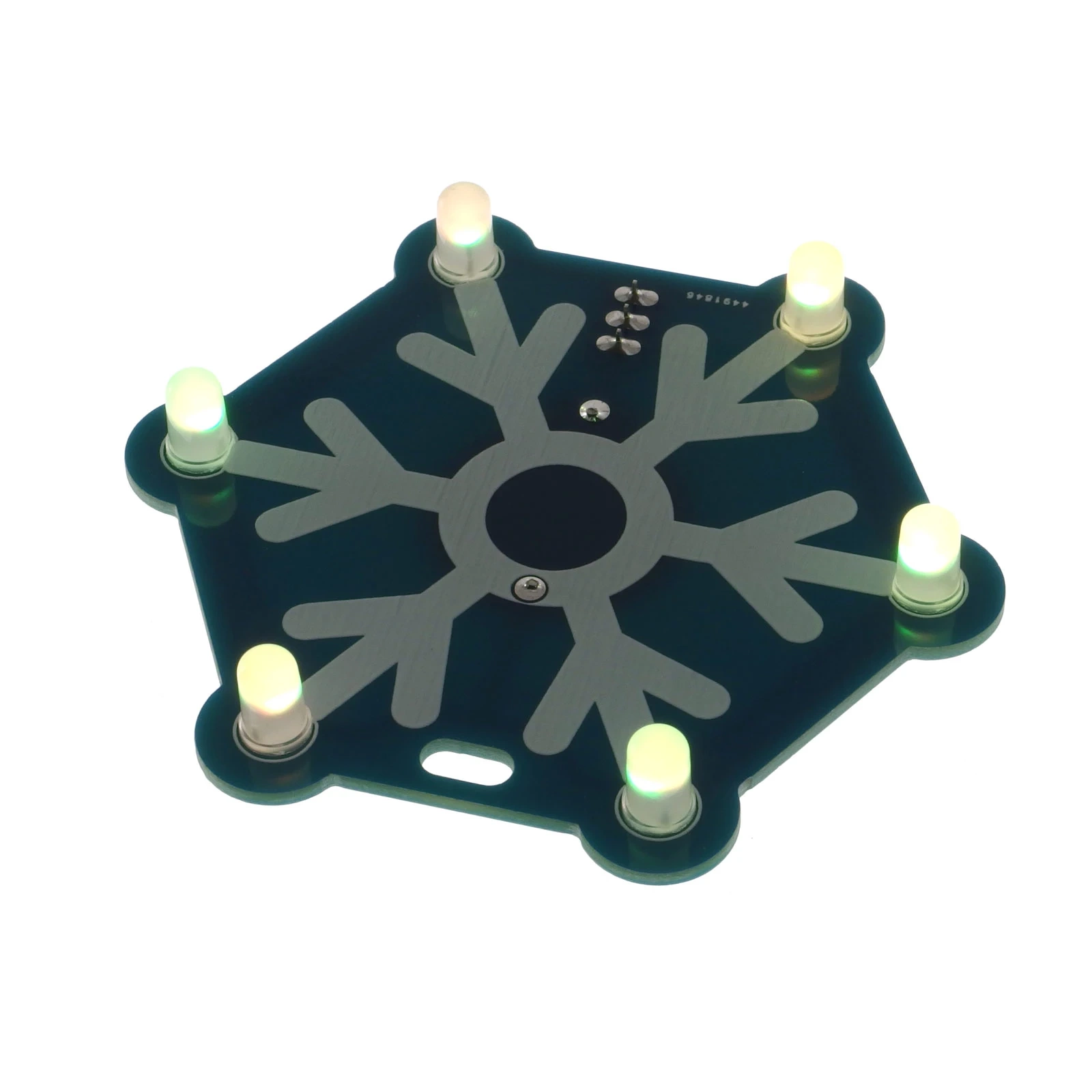

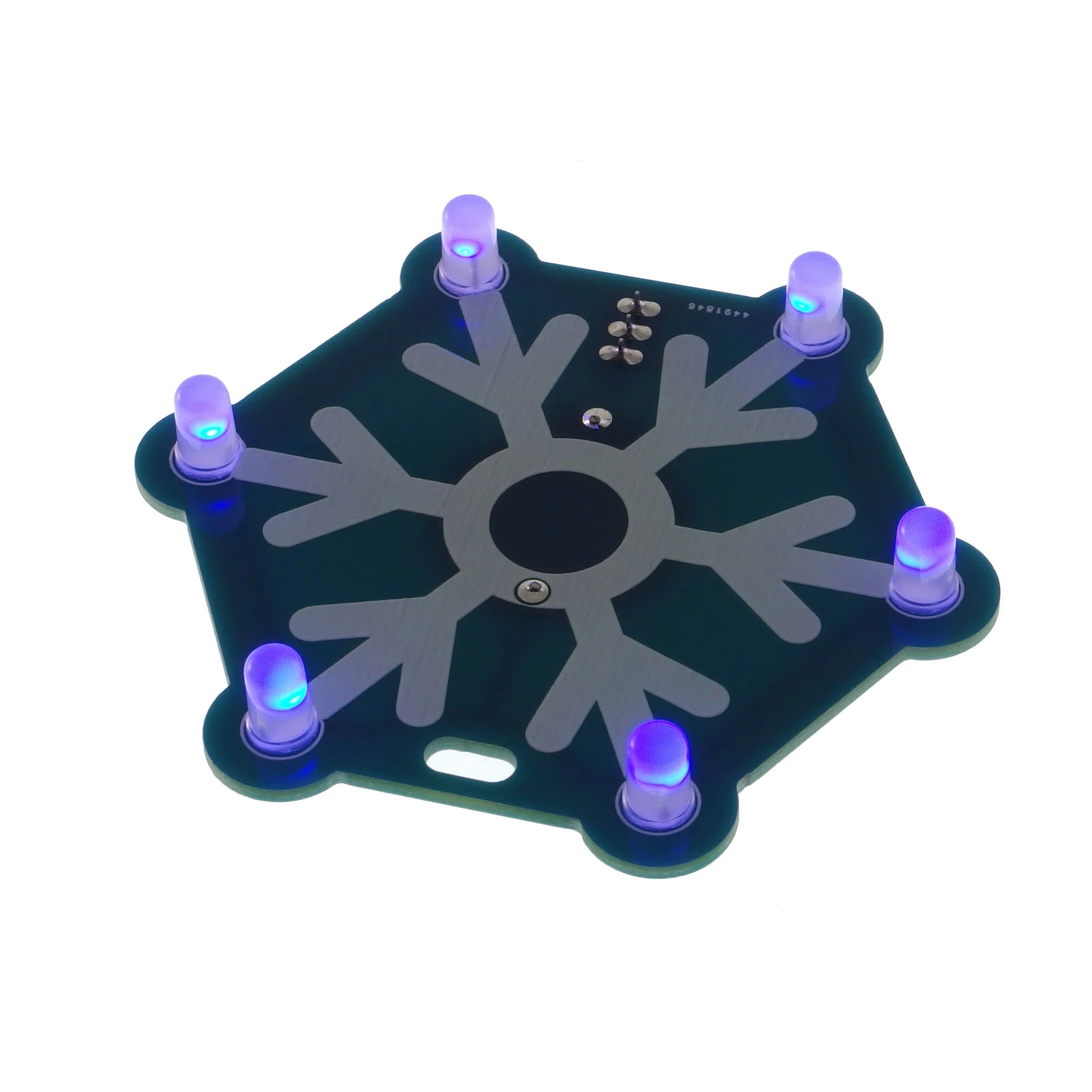

Diody mają matową, dyfuzyjną soczewkę: światło rozchodzi się w całej obudowie i każda dioda świeci miękką, jednolitą plamą barwy. Kolory zmieniają się płynnie, a ponieważ każda dioda ma własny sterownik, ozdoba świeci jednocześnie kilkoma barwami.

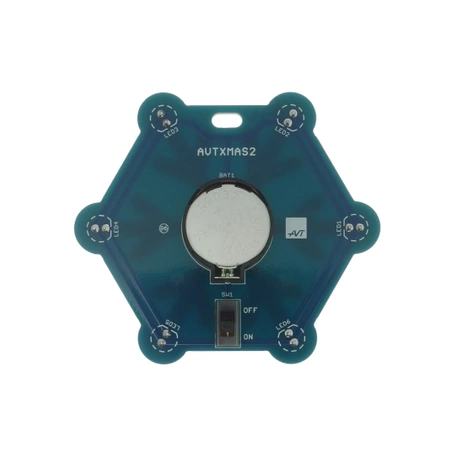

Montaż zaczyna się od koszyka baterii BAT1, po nim przylutowuje się włącznik SW1. Diody LED wlutowuje się na końcu, jedną po drugiej - przy wszystkich sześciu włożonych naraz obracanie płytki do lutowania jest kłopotliwe. Każda dioda ma polaryzację: dłuższe wyprowadzenie (anoda) trafia do otworu oznaczonego A, krótsze (katoda) do otworu K, a ścięcie na obudowie diody musi pokrywać się ze ścięciem obrysu na płytce.
Tak, zestaw ma najniższy stopień trudności montażu - 1 w skali 5. Na płytce są tylko trzy rodzaje elementów przewlekanych: diody LED, koszyk baterii i włącznik, a obrysy pokazują położenie każdego z nich. Jedyny szczegół wymagający uwagi to polaryzacja diod.
Do montażu wystarcza 320-360°C. Grot przykłada się jednocześnie do wyprowadzenia i pola lutowniczego, potem dodaje spoiwo, a cały lut trwa 2-3 sekundy. Poprawny lut ma kształt gładkiego stożka; kulka spoiwa albo matowa, nierówna powierzchnia oznacza zimny lut.
Sprawdza się polaryzację tej diody i jej luty. Ścięcie na obudowie powinno pokrywać się z obrysem na płytce, a dłuższe wyprowadzenie znajdować się w otworze A. Jeśli polaryzacja jest prawidłowa, poprawia się lut - zimny lut przerywa obwód diody.

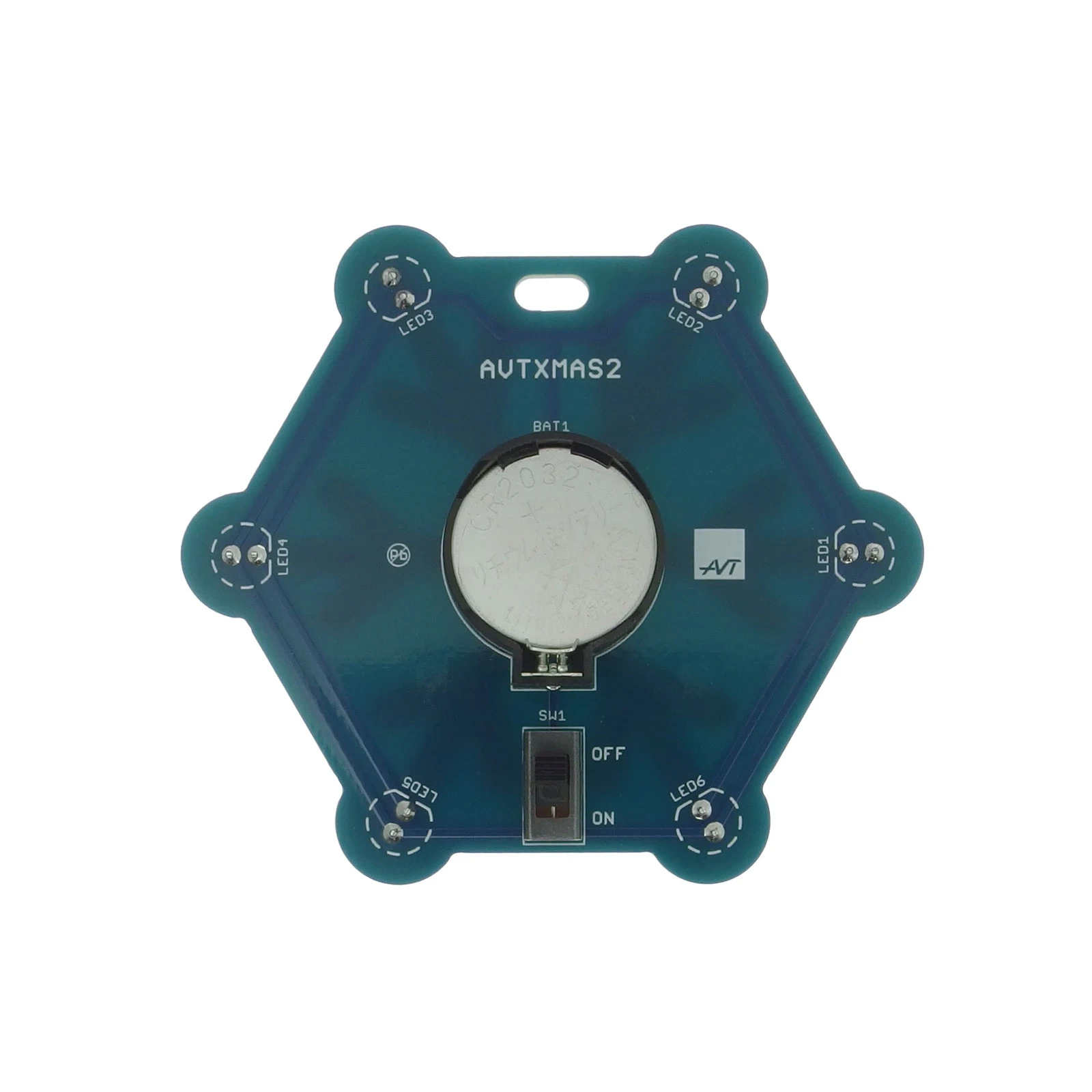

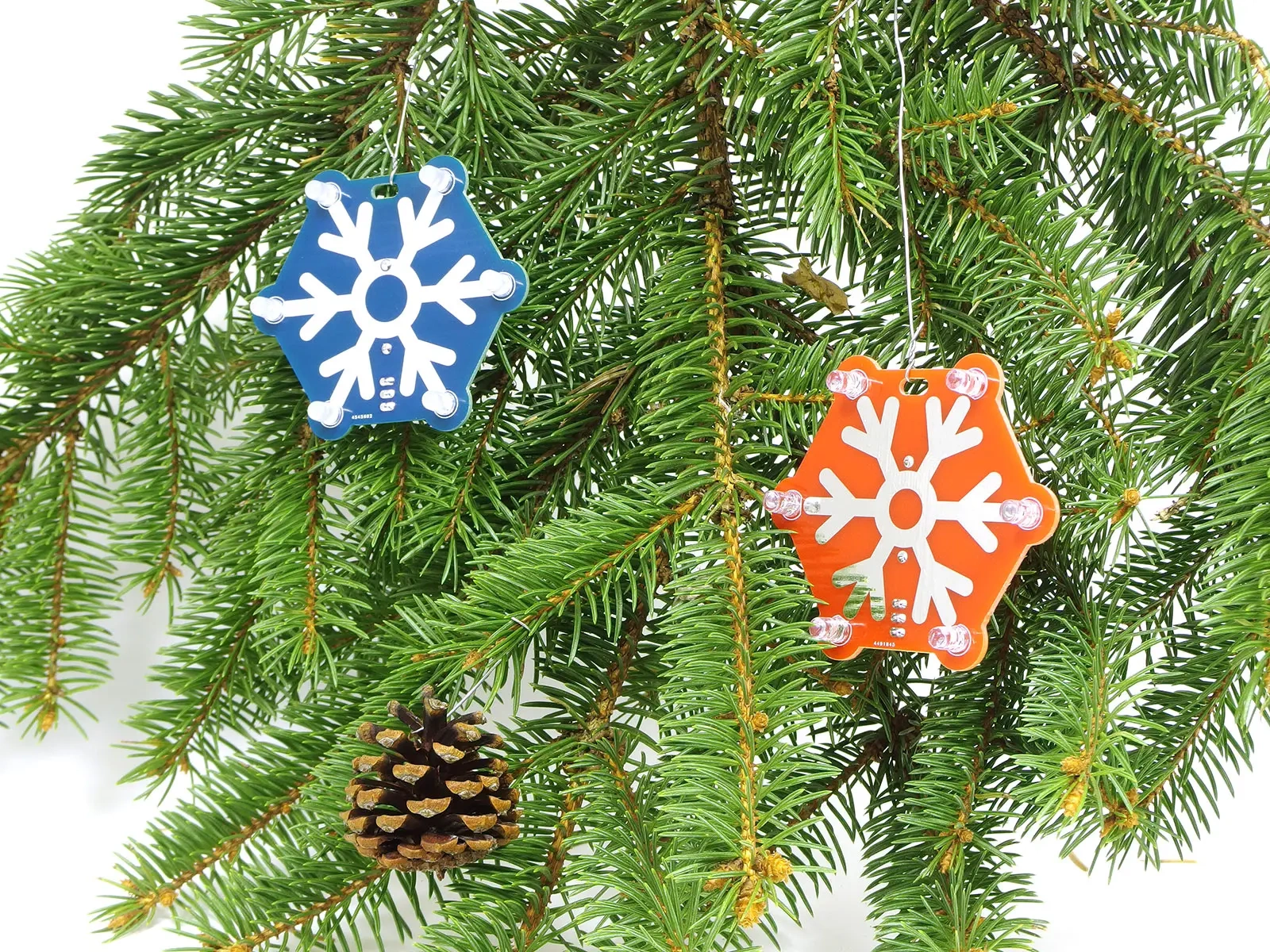

Na drucik albo nitkę przełożoną przez otwór w górnej części płytki. Koszyk baterii i włącznik znajdują się na tylnej stronie, więc od frontu widać tylko motyw śnieżynki i sześć diod.
