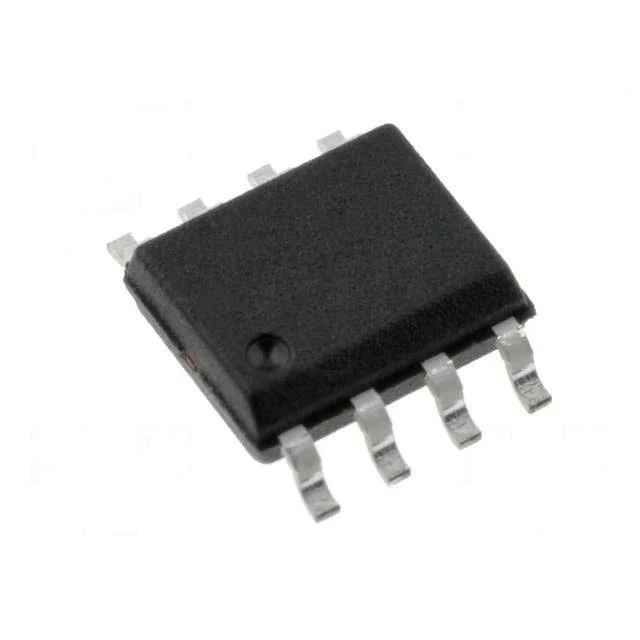

Układ czasowy do generatorów i przerzutników monostabilnych, obudowa SO-8

Czas w tym układzie wyznacza ładowanie kondensatora przez rezystor, porównywane z dwoma progami wyprowadzonymi z wewnętrznego dzielnika. Progi leżą na jednej i dwóch trzecich napięcia zasilania, więc odmierzany czas zależy wyłącznie od stałej czasowej RC, a nie od napięcia zasilania. W pracy monostabilnej układ wytwarza pojedynczy impuls o zadanej długości, w astabilnej przebieg prostokątny o częstotliwości ustawionej dwoma rezystorami i kondensatorem. Przy przełączaniu wyjścia płynie krótki impuls prądu przez obie gałęzie stopnia końcowego, dlatego przy zasilaniu wspólnym z układami analogowymi konieczne jest kondensator odsprzęgający blisko wyprowadzeń.

Specyfikacja techniczna

• typ: układ czasowy
• tryby pracy: monostabilny, astabilny
• napięcie zasilania: 4,5-16V
• progi komparatorów: 1/3 i 2/3 napięcia zasilania
• obudowa: SO-8
• montaż: powierzchniowy
