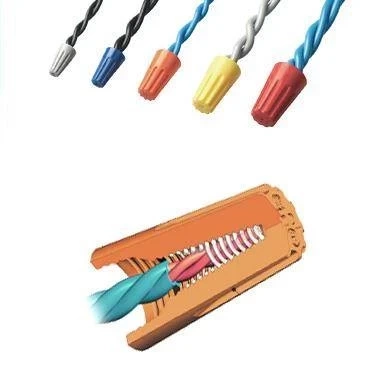

Jak działa nakrętka drutowa?
Po nakręceniu na przygotowane końce przewodów wewnętrzna sprężyna dociska je i tworzy wspólne połączenie.

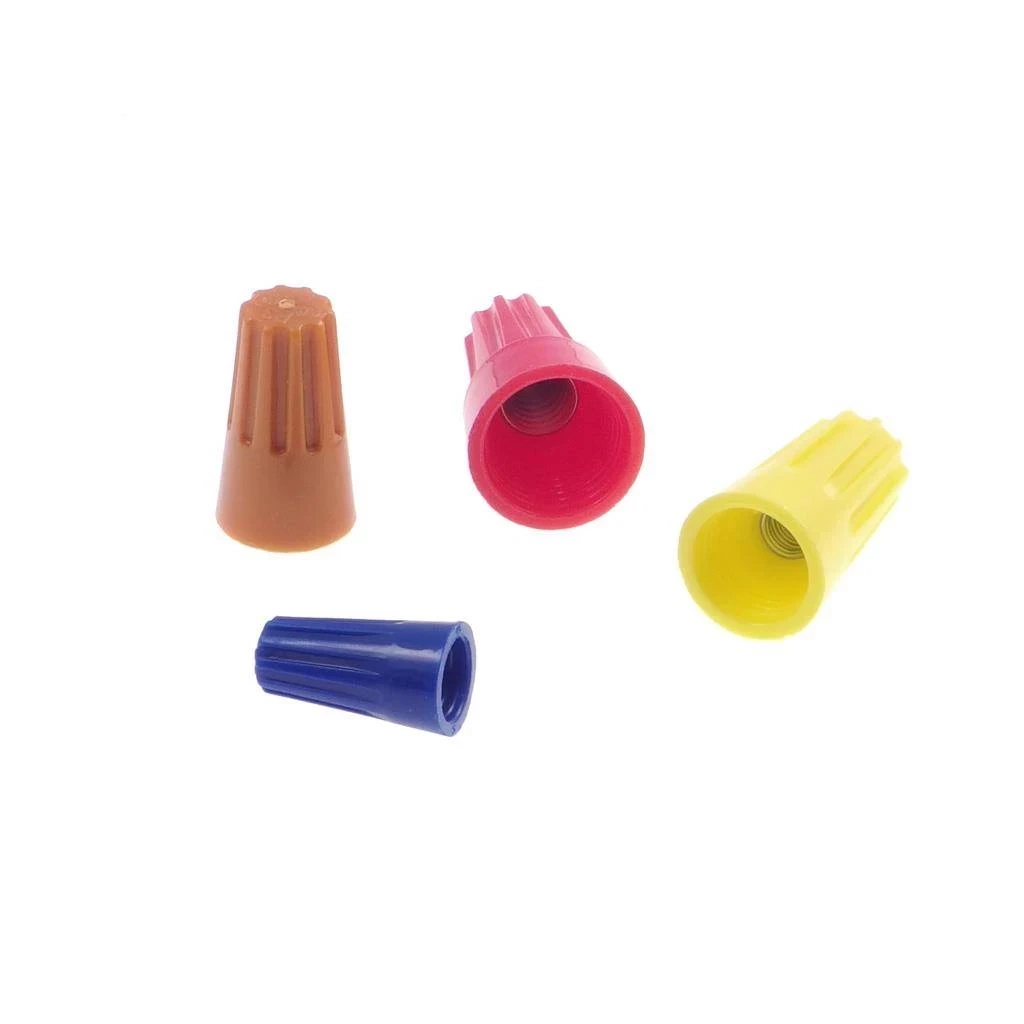

Nakrętka drutowa do łączenia przewodów 300 V~, zakres 22–14 AWG, żółty, SP4
Zakręcane złącze przewodowe ze sprężyną, wariant żółty
SP4 jest nakrętką drutową do wykonywania wspólnego połączenia kilku przewodów. Wewnętrzna kwadratowa sprężyna dociska przygotowane żyły po nakręceniu korpusu.
Najważniejsze cechy
- Montaż przez nakręcenie: bez zaciskarki
- Wewnętrzna sprężyna: docisk przygotowanych końców przewodów
- Kompaktowa obudowa: osłona wspólnego punktu połączenia
Zastosowanie
Złącze służy do łączenia końców przewodów w instalacjach i urządzeniach, gdy zakres żył odpowiada możliwościom danego wariantu.
Specyfikacja techniczna
- Napięcie znamionowe: 300 V~
- Zakres przewodów: 22–14 AWG
- Minimalna konfiguracja: 0,25 mm² × 1 + 0,75 mm² × 1
- Maksymalna konfiguracja: 2,5 mm² × 4 + 0,75 mm² × 1
- Wysokość: 23,6 mm
- Szerokość: 13,6 mm
- Średnica wewnętrzna: 11,2 mm
Warto wiedzieć
Końce przewodów trzeba przygotować równo i skręcić złącze do wyczuwalnego oporu; żadna odsłonięta część żyły nie powinna pozostawać poza korpusem.
Najczęściej zadawane pytania
Czy potrzebna jest zaciskarka?
Nie. Montaż odbywa się przez nakręcenie złącza na przewody.
Jak dobrać wariant?
Należy uwzględnić liczbę łączonych żył i ich przekróje.
Czy kolor ma znaczenie?
Kolor pozwala odróżnić wariant złącza, ale dobór należy oprzeć na zakresie przewodów.
Czy złącze jest do montażu na PCB?
Nie. Jest przeznaczone do łączenia końców przewodów.
