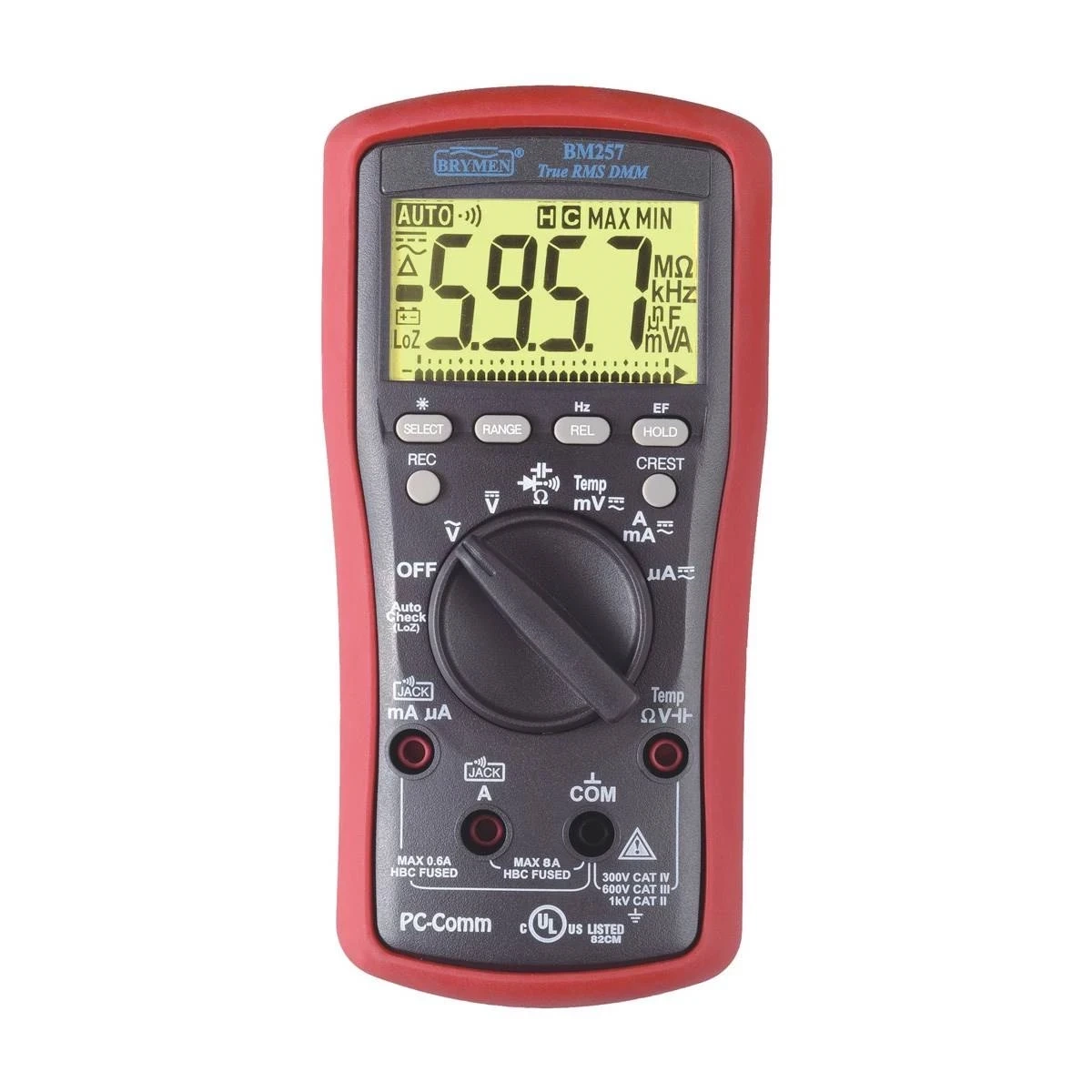

BRYMEN BM257s to jedyny model serii BM250s z pomiarem rzeczywistej wartości skutecznej. Pozostałe mierniki serii pracują metodą uśredniania wyskalowanego do RMS, co przy przebiegach odkształconych daje zawyżone lub zaniżone wskazania. BM257s mierzy poprawnie przebiegi prostokątne, piłokształtne, impulsowe oraz sinusoidę zniekształconą przez harmoniczne, dla współczynnika szczytu do 3:1 przy pełnym zakresie.
Podstawowa dokładność napięcia stałego wynosi 0,2%, a wyświetlacz o rozdzielczości 6000 cyfr odświeża się pięć razy na sekundę. Towarzyszy mu 24-segmentowy bargraf analogowy aktualizowany czterdzieści razy na sekundę, który pokazuje to, czego odczyt cyfrowy nie nadąża pokazać: przerywający się styk, skok przy regulacji potencjometru, chwilowe zapady napięcia.
Zakres funkcji, kategoria pomiarowa CAT III 600V oraz roczny okres ważności wzorcowania sytuują BM257s wśród multimetrów profesjonalnych, przeznaczonych do pracy zarobkowej, a nie do okazjonalnych pomiarów domowych.
Tryb AutoCheck sam rozpoznaje, czy na przewodach pomiarowych jest napięcie stałe, przemienne, czy rezystancja, i przełącza funkcję bez ruszania przełącznikiem obrotowym. Praktyczniejsza jest jednak druga własność tego trybu: niska impedancja wejściowa, początkowo około 2,1 kΩ. Taka impedancja odprowadza napięcia widmowe indukowane w przewodach biegnących równolegle do obwodów pod napięciem. Przy klasycznym mierniku o impedancji 10 MΩ pusty przewód potrafi pokazać kilkadziesiąt woltów, co prowadzi do błędnej diagnozy instalacji.
Impedancja rośnie samoczynnie wraz z napięciem: około 15 kΩ przy 100 V, 100 kΩ przy 300 V i 250 kΩ przy 600 V. Trzeba przy tym pamiętać o ograniczeniu, które podaje producent: prąd chwilowy przy dotknięciu obwodu 600 V AC może sięgnąć 404 mA, zanim impedancja wzrośnie. W obwodach wrażliwych na obciążenie, takich jak wejścia sterownicze czy tory pomiarowe automatyki, należy używać zwykłych funkcji napięciowych o wysokiej impedancji.
Miernik dostępny także ze świadectwem wzorcowania
Koszt świadectwa wynosi 460,00 zł brutto, a czas realizacji to 3 do 5 dni roboczych. Producent zaleca wzorcowanie w odstępach rocznych, ponieważ deklarowana dokładność obowiązuje przez rok od ostatniego wzorcowania.
Zamówienia miernika z wzorcowaniem przyjmuje dział handlowy:
handlowy@avt.pl, tel. +48 456 455 240 (9:00 do 15:00).
Większość multimetrów cyfrowych mierzy napięcie przemienne metodą uśredniania: prostuje i filtruje sygnał, a otrzymaną wartość średnią mnoży przez stały współczynnik dobrany dla czystej sinusoidy. Dopóki przebieg jest sinusoidalny, metoda ta jest szybka i dokładna. Gdy przebieg zostaje odkształcony, współczynnik przestaje pasować i pojawia się błąd, którego miernik w żaden sposób nie sygnalizuje.
Pomiar True RMS wyznacza wartość skuteczną niezależnie od kształtu przebiegu. Ma to znaczenie wszędzie tam, gdzie w instalacji pracują odbiorniki nieliniowe: zasilacze impulsowe, przetwornice, oświetlenie LED, napędy regulowane. Generowane przez nie harmoniczne powodują skutki, które elektryk widzi zanim znajdzie przyczynę: przegrzewanie transformatorów, generatorów i silników, przedwczesne wyzwalanie zabezpieczeń nadprądowych, przepalanie bezpieczników, przeciążanie przewodu neutralnego przez harmoniczne trzeciego rzędu oraz drgania szynoprzewodów i rozdzielnic.
Współczynnik szczytu opisuje stosunek wartości chwilowej maksymalnej do wartości skutecznej i wyznacza zakres dynamiczny miernika True RMS. Czysta sinusoida ma współczynnik 1,4, a przebieg silnie zniekształcony znacznie wyższy. BM257s zachowuje deklarowaną dokładność przy współczynniku do 3:1 przy pełnym zakresie i do 6:1 przy połowie zakresu.
Decydują trzy rzeczy, wszystkie sprawdzalne w dokumentacji. Kategoria pomiarowa określa, gdzie wolno wykonywać pomiary: CAT III 600V obejmuje rozdzielnice i instalację stałą. Deklarowana dokładność obowiązuje przez rok od wzorcowania, więc przyrząd nadaje się do pomiarów udokumentowanych. Trzecia to odporność na przepięcia, tutaj 6,5 kV, chroniąca użytkownika przy zaburzeniu w sieci.
Nie. Niska impedancja wejściowa, około 2,1 kΩ na starcie, oznacza że przy dotknięciu obwodu 600 V AC prąd chwilowy sięga 404 mA, zanim impedancja wzrośnie do kilkuset kiloomów. Producent wprost odradza ten tryb w obwodach, które takie obciążenie może uszkodzić. Do pomiarów na wejściach sterowniczych i w torach automatyki służą zwykłe funkcje napięciowe wybierane przełącznikiem obrotowym.
Różnicą zasadniczą jest metoda pomiaru: BM257s jest jedynym modelem serii z pomiarem True RMS, pozostałe pracują metodą uśredniania. Wspólnie z BM255s ma ponadto tryb AutoCheck, rejestrację MAX/MIN, tryb CREST oraz podświetlenie wyświetlacza, których nie mają modele BM251s i BM252s.
Kategoria IV obejmuje obwody na wejściu instalacji budynku, przed głównym zabezpieczeniem, i tam obowiązuje ograniczenie do 300 V. Kategoria III obejmuje część rozdzielczą instalacji: rozdzielnice, zabezpieczenia, okablowanie, szynoprzewody, puszki, gniazda instalacji stałej oraz urządzenia przemysłowe na stałe przyłączone, i tam limitem jest 600 V. Ograniczenie dotyczy również sond, których odsłonięte końcówki nie mogą przekraczać 4 mm.
Nie. Port komunikacyjny na tylnej ściance jest złączem z izolacją optyczną, oddzielającą galwanicznie miernik od komputera, więc wymaga dedykowanego zestawu interfejsowego. Komunikację włącza się przytrzymując przycisk HOLD podczas włączania miernika.
To wynik autodiagnostyki sygnalizujący, że niektóre zakresy mogą znacznie odbiegać od specyfikacji. Producent zaleca wtedy przerwanie pomiarów i przekazanie miernika do ponownego wzorcowania, ponieważ wskazania przestają być wiarygodne.
Zakres -50°C do 1000°C dotyczy toru pomiarowego miernika, natomiast realny zakres pracy wyznacza konkretna sonda. Dołączona termopara BKP60 pracuje w węższym przedziale, a pomiar wyższych temperatur wymaga sondy typu K o odpowiednim zakresie.
