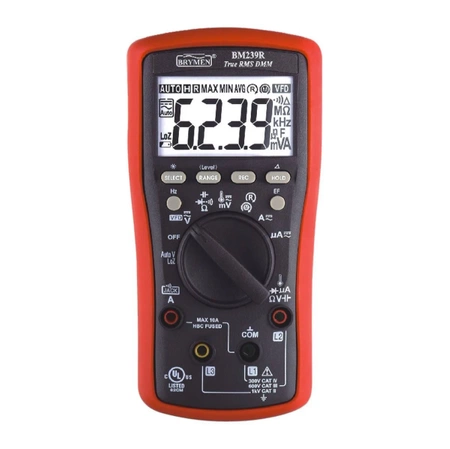

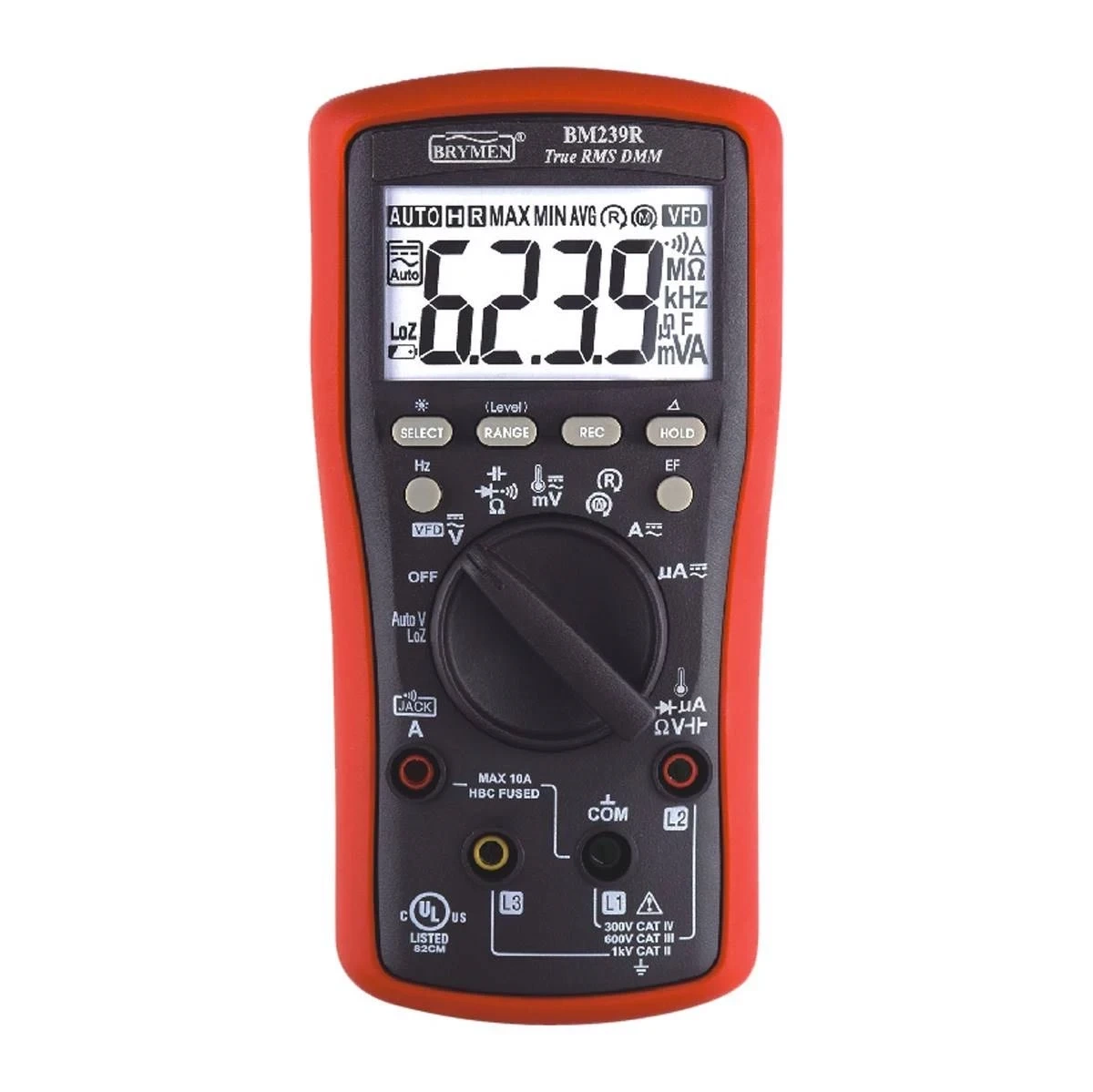

Miernik uniwersalny z wbudowanym wskaźnikiem kolejności faz
BM239R łączy dwa przyrządy, które zwykle wozi się osobno: multimetr o rozdzielczości 6000 wskazań z pomiarem True RMS oraz wskaźnik kolejności faz z osobnym, trzecim zaciskiem wejściowym. Kierunek wirowania pokazują ruchome segmenty wyświetlacza, a przyrząd pracuje w dwóch trybach czułości: dla sieci zasilającej oraz dla silnika obracanego ręcznie, przy odłączonym zasilaniu.
Poza tym jest to pełnoprawny miernik instalacyjny. Tryb AutoV sam rozpoznaje rodzaj napięcia i pracuje z obniżoną impedancją, która odprowadza napięcia szczątkowe. Filtr VFD pozwala odczytać napięcie i częstotliwość na wyjściu przemiennika, zakres 200 µA i 2000 µA obsługuje czujniki płomienia, a sygnalizacja BeepLit łączy dźwięk z miganiem podświetlenia. Do tego dochodzi pomiar temperatury sondą typu K, pojemność do 10 mF oraz bezdotykowy detektor pola elektrycznego. Konstrukcja odpowiada wymaganiom przyrządu profesjonalnego: kategoria pomiarowa CAT III 600 V i CAT IV 300 V, odporność na udar 6 kV, obudowa w klasie IP40 i zalecany roczny odstęp między wzorcowaniami.
Zastosowania
- sprawdzanie kolejności faz w sieci zasilającej przed podłączeniem odbiornika trójfazowego
- sprawdzanie kolejności przyłączy silnika przy odłączonym zasilaniu, przez ręczne obrócenie wału
- ustalanie zgodności przyłączy silnika i zasilania, żeby uzyskać właściwy kierunek obrotów
- rozróżnianie żyły pod napięciem od przewodu rozwartego w instalacji elektrycznej
- pomiar napięcia i częstotliwości na wyjściu przemiennika częstotliwości
- sprawdzanie prądu czujnika płomienia w automatyce urządzeń grzewczych
- pomiar prądu obciążenia do 10 A
- pomiar temperatury sondą termoparową typu K
- wyszukiwanie przewodów pod napięciem i przerw w okablowaniu detektorem pola
- sprawdzanie kondensatorów o pojemności do 10 mF
- rejestrowanie wartości największej, najmniejszej i średniej podczas długiego pomiaru
Specyfikacja techniczna
Wykrywanie kolejności faz
- wejście trójzaciskowe L1, L2 i L3, oddzielone od pozostałych funkcji
- wskazanie kierunku wirowania ruchem segmentów wyświetlacza
- tryb o wysokiej czułości, do silników obracanych ręcznie: zakres 0,4 do 1000 V i 3 do 400 Hz
- tryb o czułości normalnej, do sieci zasilającej: zakres 65 do 1000 V i 35 do 400 Hz
- uzupełniająca sygnalizacja dźwiękowa, załączana przy starcie miernika
Napięcie
- zakresy DCV: 60,00 mV, 600,0 mV, 6,000 V, 60,00 V i 600,0 V
- dokładność DCV: 0,3% + 2 cyfry do zakresu 6 V, 0,4% + 2 cyfry na zakresie 60 V i 0,2% + 2 cyfry na zakresie 600 V
- zakresy ACV: 6,000 V, 60,00 V i 600,0 V, dokładność 0,7% + 3 cyfry przy 50/60 Hz i 2,0% + 3 cyfry w paśmie 45 do 440 Hz
- zakresy ACmV: 60,00 mV i 600,0 mV, dokładność 1,0% + 3 cyfry w paśmie 10 do 500 Hz
- funkcja VFD z filtrem dolnoprzepustowym: zakres 600,0 V, dokładność 1,0% + 3 cyfry dla częstotliwości podstawowej 10 do 100 Hz
- tryb AutoV: zakres 600,0 V dla napięcia stałego i przemiennego, dokładność 2,0% + 3 cyfry, próg zadziałania 1 V
- impedancja wejściowa: 10 MΩ, 54 pF, a w trybie AutoV od ok. 2,1 kΩ rosnąca do ok. 240 kΩ przy 600 V
Prąd
- zakresy mikroamperowe: 200,0 µA i 2000 µA, dokładność 0,7% + 3 cyfry dla prądu stałego i 1,0% + 3 cyfry dla przemiennego w paśmie 50 do 400 Hz
- zakresy amperowe: 6,000 A i 10,00 A, dokładność 0,7% + 3 cyfry dla prądu stałego i 1,0% + 3 cyfry dla przemiennego
- rozdzielczość na najniższym zakresie: 0,1 µA
- spadek napięcia na wejściu: 2,5 mV/µA oraz 0,04 V/A
- zabezpieczenie wejścia mikroamperowego impedancją termistorową
- obciążalność wejścia 10 A: praca ciągła do 10 A, powyżej do 20 A przez maksymalnie 30 s z pięciominutową przerwą
- ostrzeżenie Beep-Jack o niewłaściwym podłączeniu sondy do gniazda 10 A
Rezystancja, ciągłość, dioda, pojemność i temperatura
- zakresy rezystancji: 600,0 Ω i 6 kΩ z dokładnością 0,3% + 3 cyfry, 60 kΩ i 600 kΩ z dokładnością 0,5% + 3 cyfry oraz 6 MΩ i 60 MΩ z dokładnością 0,9% + 3 cyfry
- napięcie rozwarcia przy pomiarze rezystancji: 1,6 V
- test ciągłości BeepLit: próg zadziałania 30 do 480 Ω, czas reakcji poniżej 15 ms, sygnał dźwiękowy razem z miganiem podświetlenia
- test diod: zakres 3,000 V, dokładność 0,9% + 2 cyfry, prąd testowy 0,3 mA, napięcie rozwarcia poniżej 3,2 V
- zakresy pojemności: 2000 nF, 20 µF, 200 µF i 2000 µF z dokładnością 1,5% + 2 cyfry oraz 10 mF z dokładnością 4,5% + 10 cyfr
- temperatura z sondą typu K: -40,0 do 400°C oraz -40,0 do 752°F, dokładność 1% + 1°C
Częstotliwość i detekcja pola
- pomiar częstotliwości sieciowej: 10 Hz do 50 kHz na zakresach milowoltowych oraz 6 V i 60 V, do 1 kHz na zakresie 600 V
- pomiar częstotliwości na zakresach prądowych: 10 Hz do 5 kHz dla zakresów mikroamperowych i 50 Hz do 1 kHz dla amperowych
- dokładność pomiaru częstotliwości: 0,03% + 2 cyfry
- detekcja pola elektrycznego w dwóch czułościach: EF-H od 10 V i EF-L od 40 V
- wskazanie 5-stopniowym bargrafem i tonem o zmiennej częstości
- antena umieszczona w lewym górnym narożniku obudowy, detekcja stykowa jedną sondą
Funkcje pomocnicze
- rejestracja MAX, MIN i AVG z zachowaną autoregulacją zakresu
- zerowanie względne, obejmujące także odczyty z rejestracji
- zatrzymanie wskazania HOLD
- wybór zakresu automatyczny lub ręczny, poza trybem AutoV oraz pomiarem pojemności i częstotliwości
- podświetlenie wyświetlacza, gaszone samoczynnie po 10 minutach
- zapamiętywanie ostatnio wybranej funkcji jako ustawienia startowego
- inteligentne wyłączanie, wstrzymywane także podczas wykrywania kolejności faz i pola elektrycznego
Wyświetlacz i zasilanie
- wyświetlacz LCD 6000 wskazań (3 5/6 cyfry) z podświetleniem
- odświeżanie odczytu: 5 razy na sekundę
- pomiar wartości skutecznej: True RMS
- współczynnik szczytu: 2:1 przy pełnej skali i 4:1 przy połowie skali
- zasilanie: 2 baterie AAA 1,5 V, pobór typowo 3,2 mA
- sygnalizacja rozładowania baterii: poniżej ok. 2,5 V
- automatyczne wyłączanie po ok. 30 minutach bezczynności
Dane ogólne
- kategoria pomiarowa: CAT III 600 V i CAT IV 300 V dla napięcia przemiennego i stałego, izolacja podwójna
- odporność na przepięcia: 6 kV udarem 1,2/50 µs
- stopień ochrony obudowy: IP40
- zabezpieczenie wejścia 10 A: bezpiecznik 11 A / 1000 V o wymiarach 10 × 38 mm
- zabezpieczenie wejść napięciowych i zacisku L3: 1100 V AC / 660 V DC, pozostałe funkcje 600 V
- temperatura pracy: -10 do 45°C, wilgotność do 80% do 31°C
- wysokość pracy: do 2000 m n.p.m., stopień zanieczyszczenia 2
- wymiary z osłoną gumową: 161 × 80 × 50 mm, masa 334 g
- zgodność: IEC/UL/EN 61010-1 Ed. 3.1, 61010-2-033 Ed. 2.0 i 61010-031 Ed. 2.0, dyrektywy LVD, EMC i RoHS 2
Miernik dostępny także ze świadectwem wzorcowania
Koszt świadectwa wynosi 460,00 zł brutto, a czas realizacji to 3 do 5 dni roboczych. Producent zaleca wzorcowanie w odstępach rocznych, ponieważ deklarowana dokładność obowiązuje przez rok od ostatniego wzorcowania.
Zamówienia miernika z wzorcowaniem przyjmuje dział handlowy:
handlowy@avt.pl, tel. +48 456 455 240 (9:00 do 15:00).
W zestawie
- multimetr Brymen BM239R (BM-239R) w osłonie gumowej
- komplet przewodów pomiarowych z sondami
- komplet zacisków krokodylkowych
- sonda termoparowa typu K z wtykami bananowymi BKP60
- 2 baterie AAA, zamontowane w mierniku
- instrukcja obsługi
Kolejność faz: dwa tryby czułości i sprawdzenie samego wskazania
Wskaźnik kolejności faz odpowiada na pytanie, w którą stronę ruszy silnik po podłączeniu. BM239R ma na to dwa tryby, przeznaczone do zupełnie różnych sytuacji. Tryb o czułości normalnej służy do sieci zasilającej i wymaga napięcia od 65 V przy częstotliwości od 35 Hz. Tryb o wysokiej czułości schodzi do 0,4 V i 3 Hz, dzięki czemu wystarcza mu napięcie, jakie silnik wytwarza sam, gdy obraca się go ręcznie przy odłączonym zasilaniu.
Ten drugi tryb rozwiązuje typowy problem warsztatowy: sprawdzenie, które wyprowadzenie silnika jest którym, zanim cokolwiek zostanie podłączone pod napięcie. Zaciski miernika przyłącza się do wyprowadzeń, a wałem kręci się zgodnie z ruchem wskazówek zegara, patrząc od strony jego czoła. Wskazanie ruchu zgodnego oznacza, że przyłącza odpowiadają L1, L2 i L3 miernika. Wskazanie przeciwne oznacza konieczność zamiany dwóch przewodów i powtórzenia próby.
Producent zwraca uwagę na rzecz, o której łatwo zapomnieć: wskazanie jest wiarygodne tylko przy pewnym kontakcie wszystkich trzech zacisków jednocześnie. Utrata kontaktu na jednym z nich nie tylko uniemożliwia wykrycie, lecz może dać wskazanie fałszywe. Prosty sposób weryfikacji polega na zamianie dwóch przewodów przy mierniku: jeśli wskazanie odwróci kierunek, połączenie jest pewne, a wynik można traktować poważnie. Przy pomiarach na silniku pomaga w tym komplet zacisków krokodylkowych z zestawu.
Najczęstsze pytania o Brymen BM239R
Jak uzyskać właściwy kierunek obrotów silnika?
Procedura ma dwa etapy. Najpierw w trybie o wysokiej czułości ustala się kolejność wyprowadzeń silnika, obracając wał ręcznie przy odłączonym zasilaniu. Potem w trybie o czułości normalnej sprawdza się kolejność faz w sieci zasilającej. Połączenie wyprowadzeń oznaczonych jako L1, L2 i L3 z odpowiadającymi im fazami zasilania daje obroty zgodne z ruchem wskazówek zegara.
Skąd wiadomo, że wskazanie kolejności faz jest wiarygodne?
Wykrycie wymaga pewnego kontaktu wszystkich trzech zacisków w tej samej chwili, a utrata kontaktu na jednym z nich może dać wskazanie fałszywe. Producent podaje prosty sposób sprawdzenia: należy zamienić miejscami dwa przewody przy mierniku i zobaczyć, czy wskazanie odwróci kierunek. Brak reakcji oznacza problem z połączeniem, a nie z badanym układem.
Czy kierunek wirowania można rozpoznać bez patrzenia na wyświetlacz?
Tak, po włączeniu uzupełniającej sygnalizacji dźwiękowej. Uruchamia się ją, przytrzymując przycisk rejestracji podczas włączania miernika. Kierunek zgodny z ruchem wskazówek zegara sygnalizuje wtedy pojedynczy długi dźwięk na cykl, a kierunek przeciwny trzy dźwięki krótkie. Przydaje się to przy pomiarach w rozdzielnicy, gdzie wzrok pilnuje zacisków, a nie ekranu.
Czym BM239R różni się od modelu bez wykrywania faz?
Poza samą funkcją kolejności faz i trzecim zaciskiem wejściowym różni się zakresem prądu: BM239R ma zakresy mikroamperowe i amperowe, natomiast nie ma zakresów miliamperowych. Model bez wykrywania faz obejmuje pełne pasmo od mikroamperów przez miliampery do 10 A. Wybór zależy więc nie tylko od potrzeby sprawdzania faz, ale też od tego, czy w codziennej pracy pojawiają się pomiary prądu rzędu miliamperów.
Dlaczego miernik nie wyłącza się w trakcie pracy?
Automatyczne wyłączanie odlicza czas dopiero przy braku aktywności, a za aktywność uznawane jest nie tylko naciśnięcie przycisku. Liczy się także wskazanie przekraczające 8,5% zakresu, wynik inny niż przekroczenie zakresu przy pomiarze rezystancji, ciągłości i diod, wykryte pole elektryczne oraz wskazanie ruchu w funkcji kolejności faz. Miernik pozostaje więc włączony podczas rzeczywistego pomiaru.
Czym miernik profesjonalny różni się od sprzętu hobbystycznego?
Decyduje kategoria pomiarowa, odporność na przepięcia i zabezpieczenie wejść. BM239R ma kategorię CAT III 600 V i CAT IV 300 V oraz wytrzymuje udar 6 kV, co obejmuje pomiary w instalacjach stałych, w tym w rozdzielnicach. Wejście 10 A chroni bezpiecznik o napięciu znamionowym 1000 V, obudowa ma stopień ochrony IP40, a przyrząd ostrzega dźwiękiem przed pomiarem napięcia z sondą w gnieździe prądowym. Dokładność jest deklarowana na okres roku od wzorcowania.
