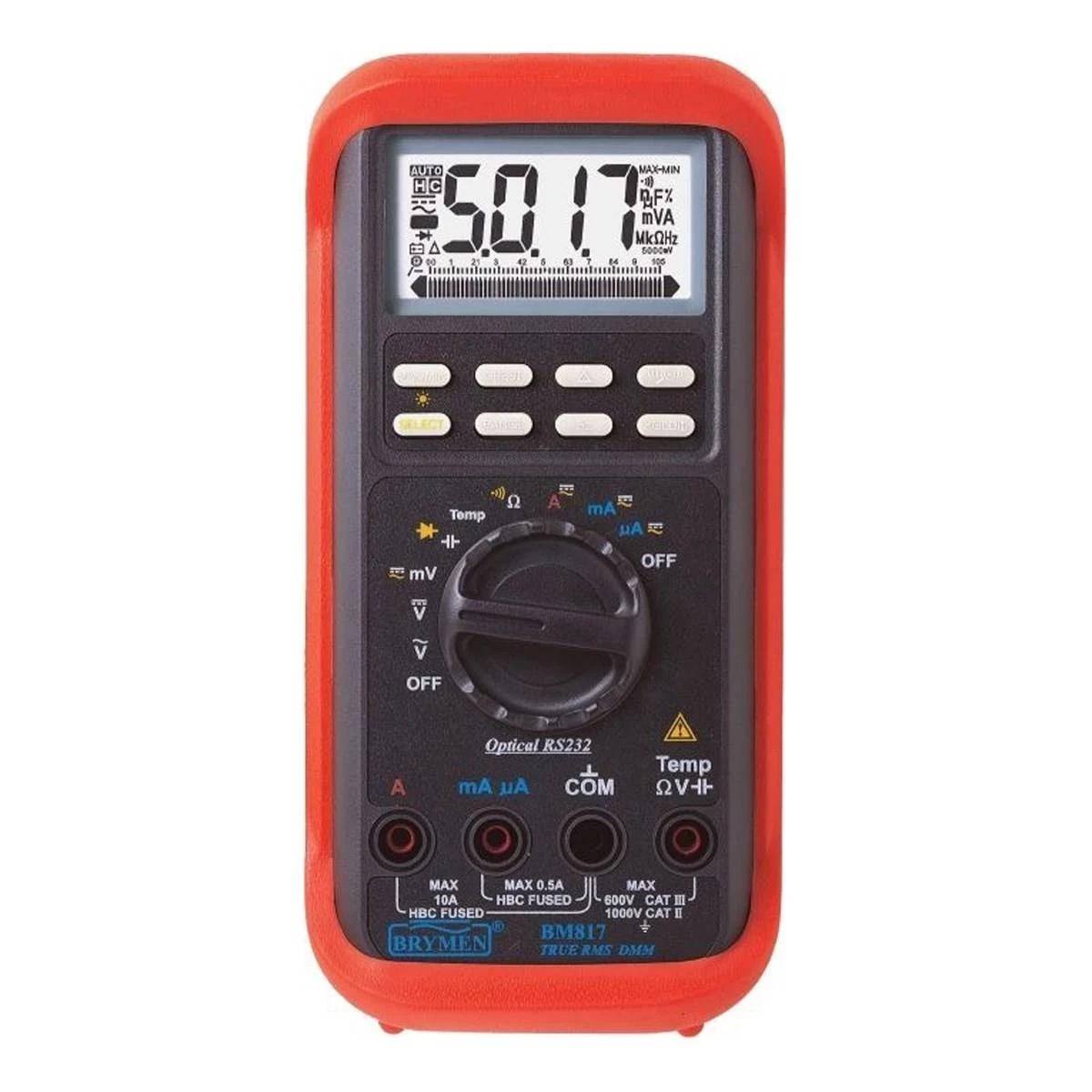

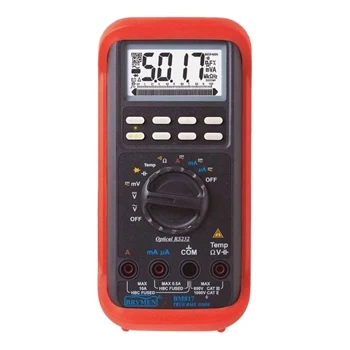

Miernik uniwersalny do regulacji i strojenia, z powiększanym wskaźnikiem analogowym

BM817s mierzy wartość skuteczną metodą True RMS, z rozdzielczością 5000 wskazań i dokładnością 0,06% + 2 cyfry na zakresie 500 mV napięcia stałego. Pod odczytem cyfrowym pracuje 52-segmentowy bargraf odświeżany 60 razy na sekundę, a tryb Zoom 5x zwiększa jego rozdzielczość pięciokrotnie, do odpowiednika 250 segmentów. To narzędzie do pracy, w której liczy się nie sam odczyt, lecz kierunek i tempo jego zmiany: strojenia, regulacji i wyszukiwania niepewnych połączeń.

Do tego dochodzą funkcje przydatne w serwisie: rejestracja wartości skrajnych przyspieszona do 20 pomiarów na sekundę, tryb CREST sięgający impulsów trwających 0,8 ms, automatyczna kompensacja rezystancji przewodów na zakresie 50 Ω, pomiar temperatury sondą typu K do 1000°C, pojemność do 9999 µF oraz pomiar częstotliwości sięgający 125 kHz. Konstrukcja odpowiada wymaganiom przyrządu profesjonalnego: kategoria pomiarowa CAT III 1000 V i CAT IV 600 V, odporność na udar 8 kV i zalecany roczny odstęp między wzorcowaniami.

Zastosowania

• strojenie i regulacja układów, gdzie liczy się kierunek zmiany wskazania, a nie sama wartość
• wykrywanie przerywających styków i niepewnych połączeń wskaźnikiem analogowym
• pomiary małych rezystancji, gdzie rezystancja samych przewodów zaważyłaby na wyniku
• diagnostyka instalacji elektrycznych do 1000 V oraz urządzeń przemysłowych
• rejestrowanie skoków napięcia i prądu podczas dłuższej obserwacji
• uchwycenie impulsów prądu i napięcia trwających od 0,8 ms w trybie CREST
• pomiar prądu obciążenia do 10 A oraz prądu sterowania w zakresach mikroamperowych
• pomiar temperatury sondą termoparową typu K
• pomiar częstotliwości sygnałów o poziomie milowoltowym, sięgający 125 kHz
• sprawdzanie kondensatorów w zakresie od nanofaradów do 9999 µF

Specyfikacja techniczna

Napięcie

• zakresy DCV: 50,00 mV, 500,0 mV, 5,000 V, 50,00 V, 500,0 V i 1000 V
• dokładność DCV: 0,06% + 2 cyfry na zakresie 500 mV oraz 0,08% + 2 cyfry na zakresach woltowych
• dokładność ACV przy 50/60 Hz: 0,5% + 3 cyfry
• dokładność ACV w paśmie 40 Hz do 500 Hz: 0,8% + 3 cyfry na zakresach milowoltowych i 1,0% + 4 cyfry na woltowych
• pasmo pomiarowe ACV: do 20 kHz
• impedancja wejściowa: 10 MΩ, 16 pF
• tłumienie zakłóceń: NMRR powyżej 60 dB, CMRR powyżej 120 dB dla napięcia stałego

Prąd

• zakresy: 500,0 µA, 5000 µA, 50,00 mA, 500,0 mA, 5,000 A i 10,00 A
• dokładność DCA: 0,2% + 4 cyfry na wszystkich zakresach
• dokładność ACA przy 50/60 Hz: 0,6% + 3 cyfry, a na zakresie 500 mA 1,0% + 3 cyfry
• spadek napięcia na wejściu: 0,15 mV/µA, 3,3 mV/mA oraz 45 mV/A
• obciążalność wejścia 10 A: praca ciągła do 10 A, powyżej do 20 A przez maksymalnie 30 s z pięciominutową przerwą
• ostrzeżenie Beep-Jack o niewłaściwym podłączeniu sond do gniazd prądowych

Rezystancja, dioda, pojemność i temperatura

• zakresy rezystancji: 50,00 Ω, 500,0 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ i 50 MΩ
• dokładność rezystancji: 0,1% + 3 cyfry na zakresie 500 Ω, 0,1% + 2 cyfry na zakresach od 5 kΩ do 500 kΩ oraz 0,3% + 6 cyfr na zakresie 50 Ω
• automatyczna kompensacja rezystancji przewodów na zakresie 50 Ω, do wartości 5 Ω
• napięcie rozwarcia przy pomiarze rezystancji: poniżej 1,3 V, na zakresach 50 Ω i 500 Ω poniżej 3 V
• test ciągłości: próg zadziałania 20 do 200 Ω, czas reakcji poniżej 100 µs
• test diod: zakres 2,000 V, dokładność 1% + 1 cyfra, prąd testowy 0,4 mA, napięcie rozwarcia poniżej 3,5 V
• zakresy pojemności: 50 nF, 500 nF, 5 µF, 50 µF, 500 µF i 9999 µF
• dokładność pomiaru pojemności: 0,8% + 3 cyfry na dwóch najniższych zakresach
• temperatura z sondą typu K: -50 do 1000°C oraz -58 do 1832°F, dokładność 0,3% + 3 cyfry

Częstotliwość

• zakres pomiaru: 10 Hz do 125 kHz na zakresach milowoltowych i 5 V, do 20 kHz na zakresie 50 V oraz do 1 kHz na zakresach 500 V i 1000 V
• pomiar częstotliwości dostępny także w funkcjach rezystancji, pojemności, testu diod oraz na zakresach prądowych
• dokładność: 0,01% + 2 cyfry
• czułość dobierana automatycznie do wybranego wcześniej zakresu, z możliwością zmiany ręcznej

Funkcje pomocnicze

• Zoom 5x: wskaźnik analogowy o rozdzielczości pięciokrotnie większej od bargrafu, odpowiadającej 250 segmentom
• rejestracja MAX, MIN oraz różnicy MAX-MIN z tempem przyspieszonym do 20 pomiarów na sekundę i czasem odpowiedzi 50 ms
• tryb CREST: rejestracja wartości szczytowych o czasie trwania od 0,8 ms, dostępna w funkcjach napięciowych i prądowych
• zerowanie względne, obejmujące także odczyty z rejestracji
• zatrzymanie wskazania HOLD oraz blokada wybranego zakresu
• wybór zakresu automatyczny lub ręczny, poza pomiarem częstotliwości
• podświetlenie wyświetlacza, gaszone samoczynnie po 256 s
• możliwość wyłączenia sygnalizacji dźwiękowej oraz automatycznego wyłączania przy starcie miernika
• optycznie izolowany port transmisji danych na tylnej ściance, wymagający interfejsu producenta
• komunikaty autodiagnostyki przy starcie: rE-O przy porządkowaniu parametrów wewnętrznych i C_Er przy odchyleniu zakresów od specyfikacji

Wyświetlacz i zasilanie

• wyświetlacz LCD 5000 wskazań (3 4/5 cyfry)
• bargraf analogowy: 52 segmenty, odświeżanie do 60 razy na sekundę
• odświeżanie odczytu cyfrowego: 5 razy na sekundę
• pomiar wartości skutecznej: True RMS
• współczynnik szczytu: 3:1 przy pełnej skali i 6:1 przy połowie skali
• zasilanie: 1 bateria 9 V, pobór typowo 4,3 mA
• sygnalizacja rozładowania baterii: poniżej ok. 7 V
• automatyczne wyłączanie po ok. 17 minutach, wstrzymywane w trakcie pomiaru

Dane ogólne

• kategoria pomiarowa: CAT III 1000 V i CAT IV 600 V dla napięcia przemiennego i stałego, izolacja podwójna
• odporność na przepięcia: 8 kV udarem 1,2/50 µs
• zabezpieczenie wejść prądowych: bezpiecznik 0,44 A / 1000 V o wymiarach 10 × 35 mm dla gniazda µA i mA oraz 11 A / 1000 V o wymiarach 10 × 38 mm dla gniazda 10 A
• zabezpieczenie wejść napięciowych: 1100 V, pozostałe funkcje 1000 V
• temperatura pracy: 0 do 45°C, wilgotność do 80% do 31°C
• wysokość pracy: do 2000 m n.p.m., stopień zanieczyszczenia 2
• wymiary: 186 × 87 × 35,5 mm, a z kaburą 198 × 97 × 55 mm
• masa: 340 g, a z kaburą 430 g
• zgodność: IEC/UL/EN/BSEN 61010-1 Ed. 3.1, 61010-2-033 Ed. 2.0 i 61010-031 Ed. 2.0, dyrektywy LVD, EMC i RoHS 2

W zestawie

• multimetr Brymen BM817s (BM-817S) w kaburze ochronnej
• para przewodów pomiarowych z sondami
• sonda termoparowa typu K z wtykami bananowymi Bkp60
• bateria 9 V, zamontowana w mierniku
• instrukcja obsługi

Zoom 5x: po co w mierniku cyfrowym powiększany wskaźnik analogowy

Odczyt cyfrowy odpowiada na pytanie „ile", wskaźnik analogowy na pytanie „w którą stronę i jak szybko". Przy strojeniu układu, ustawianiu potencjometru albo szukaniu miejsca, w którym styk zaczyna przerywać, cyfry są niewygodne: zmieniają się skokowo i nie pokazują tendencji. Dlatego BM817s ma bargraf odświeżany 60 razy na sekundę, czyli dwunastokrotnie częściej niż odczyt cyfrowy.

Zwykły bargraf ma jednak ograniczoną rozdzielczość: 52 segmenty na całą skalę oznaczają, że jeden segment odpowiada około dwóm procentom zakresu. Drobna zmiana sygnału nie przesunie wskazania o cały segment, więc pozostanie niewidoczna. Tryb Zoom 5x rozwiązuje to, zastępując słupek pojedynczym wskaźnikiem o pięciokrotnie większej rozdzielczości, odpowiadającej 250 segmentom. Wskaźnik porusza się wtedy w wycinku skali, ale reaguje na zmiany pięć razy drobniejsze.

Praktyczny efekt jest taki, że miernik pokazuje ruch tam, gdzie wcześniej wskazanie stało nieruchomo. Przydaje się to przy dostrajaniu wartości do maksimum lub minimum, przy ocenie stabilności napięcia zasilania oraz przy wyszukiwaniu połączeń, których rezystancja zmienia się przy poruszeniu przewodu.

Najczęstsze pytania o Brymen BM817s

Czym BM817s różni się od pozostałych modeli serii?

Jest modelem najwyższym z czterech. Dwa modele podstawowe mierzą wartość średnią wyskalowaną w skutecznej, a nie True RMS, i nie mają rejestracji wartości skrajnych, trybu CREST, zerowania względnego ani wskaźnika Zoom. Pomiar temperatury sondą typu K występuje w dwóch najwyższych modelach. BM817s łączy pomiar True RMS z pełnym zestawem funkcji pomocniczych.

Jak skompensować rezystancję przewodów pomiarowych?

Przy ręcznym wejściu na zakres 50 Ω miernik sam prosi o zwarcie sond, wyświetlając komunikat Shrt. Po około trzech sekundach zwarcia wskazanie schodzi do zera, a rezystancja przewodów wraz z rezystancją obwodów zabezpieczających jest odejmowana od kolejnych pomiarów. Kompensacja obejmuje wartości do 5 Ω i znika po zmianie zakresu, funkcji albo powrocie do doboru automatycznego. Przy większych wartościach służy do tego zerowanie względne.

Jakie przebiegi zmierzy poprawnie?

Miernik przyjmuje współczynnik szczytu do 3:1 przy pełnej skali i 6:1 przy połowie skali, czyli obejmuje sinusoidę oraz przebiegi wyraźnie zniekształcone, w tym prostokątne, trójkątne i ciągi impulsów. Warunkiem jest też, żeby składowe częstotliwościowe mieściły się w paśmie funkcji przemiennych, sięgającym 20 kHz. Przy przebiegach o jeszcze wyższym stosunku wartości szczytowej do skutecznej potrzebny jest przyrząd o wyższym dopuszczalnym współczynniku szczytu.

Do jakiej częstotliwości sięga pomiar Hz?

Zakres zależy od tego, na jakim zakresie napięcia pracował miernik przed włączeniem funkcji. Na zakresach milowoltowych i 5 V sięga 125 kHz, na zakresie 50 V do 20 kHz, a na zakresach 500 V i 1000 V do 1 kHz. Pomiar częstotliwości jest też dostępny w funkcjach rezystancji, pojemności i testu diod oraz na zakresach prądowych. Niestabilny odczyt oznacza konieczność zmniejszenia czułości, a wskazanie zerowe jej zwiększenia.

Czym rejestracja MAX i MIN różni się od trybu CREST?

Rejestracja przełącza pomiar w tryb przyspieszony, z 20 odczytami na sekundę i czasem odpowiedzi 50 ms, i służy do śledzenia przebiegu zjawiska w czasie. Tryb CREST wychwytuje pojedynczą wartość chwilową impulsu trwającego zaledwie 0,8 ms, kosztem dokładności, do której dochodzi wtedy 150 cyfr. W obu trybach automatyczne wyłączanie miernika zostaje zablokowane.

Czym miernik profesjonalny różni się od sprzętu hobbystycznego?

Decyduje kategoria pomiarowa, odporność na przepięcia i zabezpieczenie wejść. BM817s ma kategorię CAT III 1000 V i CAT IV 600 V oraz wytrzymuje udar 8 kV, co obejmuje pomiary od rozdzielnicy po zabezpieczenia instalacji. Oba tory prądowe chronią bezpieczniki o napięciu znamionowym 1000 V i wysokiej zdolności wyłączania, a producent podaje parametry tłumienia zakłóceń NMRR i CMRR, których w sprzęcie hobbystycznym zwykle się nie deklaruje. Dokładność jest deklarowana na okres roku od wzorcowania.
