Multimetr cyfrowy do rozdzielnic i serwisu: kategoria CAT IV 300 V, bezpieczniki 1000 V, odczyt zatrzymywany automatycznie

BM2251 mierzy napięcie stałe z dokładnością 0,2% + 3 cyfry na zakresie 600 V i przemienne z dokładnością 0,7% + 3 cyfry przy częstotliwości sieciowej, przy rozdzielczości odczytu 6000 wskazań i pomiarze wartości skutecznej metodą True RMS. Zakres prądu obejmuje pasmo od 600 µA do 10 A, a rezystancja mierzona jest do 60 MΩ. Kategoria pomiarowa CAT III 600 V i CAT IV 300 V obejmuje pomiary od rozdzielnicy aż po złącze instalacji budynku, a oba tory prądowe chronią bezpieczniki o napięciu znamionowym do 1000 V i wysokiej zdolności wyłączania.

Wyposażenie jest dobrane pod pracę w terenie, nie przy stole. Funkcja AutoHold sama zatrzymuje ostatni stabilny odczyt, więc wynik da się przeczytać po wyjęciu sond z ciasnej obudowy. Sygnalizacja BeepLit łączy dźwięk z miganiem podświetlenia, dzięki czemu ciągłość obwodu pozostaje czytelna także tam, gdzie brzęczyka nie słychać. 60-segmentowy bargraf odświeżany 40 razy na sekundę uwidacznia przerywający styk, którego cyfry nie zdążą pokazać, filtr VFD pozwala mierzyć napięcie na wyjściu przemiennika częstotliwości, a wbudowany detektor pola elektrycznego wskazuje żyłę pod napięciem bez dotykania przewodu. Obudowa ma stopień ochrony IP40, a producent zaleca roczny odstęp między wzorcowaniami.

Zastosowania

• pomiar napięcia stałego i przemiennego w instalacjach elektrycznych do 600 V
• pomiar prądu obciążenia do 10 A oraz prądu sterowania w zakresach miliamperowych
• pomiar prądu pętli sygnałowej i prądu czujników w zakresie mikroamperowym
• sprawdzanie ciągłości połączeń i działania łączników w hałaśliwym otoczeniu
• sprawdzanie diod i przejść półprzewodnikowych z sygnalizacją poprawnego spadku napięcia
• pomiar rezystancji od ułamków oma do dziesiątek megaomów
• pomiar napięcia i częstotliwości na wyjściu przemiennika częstotliwości
• wykrywanie przerywających styków i niestabilnych połączeń wskaźnikiem analogowym
• wyszukiwanie przewodów pod napięciem i przerw w okablowaniu detektorem pola elektrycznego
• pomiary w miejscach, gdzie odczyt na wyświetlaczu jest niewidoczny w chwili dotknięcia sond

Specyfikacja techniczna

Napięcie i częstotliwość

• zakresy DCV: 6,000 V, 60,00 V i 600,0 V, dokładność 0,3% + 4 cyfry, 0,4% + 3 cyfry i 0,2% + 3 cyfry
• zakresy ACV: 6,000 V, 60,00 V i 600,0 V, dokładność 0,7% + 3 cyfry przy 50/60 Hz i 1,0% + 5 cyfr w paśmie 45 do 500 Hz
• funkcja VFD z filtrem dolnoprzepustowym: zakres 600,0 V, dokładność 1,0% + 3 cyfry dla częstotliwości podstawowej 10 do 100 Hz
• impedancja wejściowa: 10 MΩ, 54 pF
• pomiar częstotliwości z czterema poziomami wyzwalania, o czułości od 1 V do 400 V
• zakres pomiaru częstotliwości przy pomiarze napięcia: 10 Hz do 50 kHz na czulszych poziomach i 10 Hz do 1 kHz na mniej czułych
• zakres przy pomiarze prądu: 10 Hz do 5 kHz dla zakresów mikroamperowych i miliamperowych oraz 50 Hz do 1 kHz dla zakresu amperowego
• dokładność pomiaru częstotliwości: 0,03% + 4 cyfry

Prąd

• zakresy DCA: 600,0 µA, 6000 µA, 60,00 mA i 600,0 mA z dokładnością 0,5% + 5 cyfr oraz 6,000 A i 10,00 A z dokładnością 1,0% + 5 cyfr
• zakresy ACA: te same zakresy z dokładnością 1,0% + 5 cyfr w paśmie 50 do 400 Hz
• osobne gniazdo dla zakresów mikroamperowych i miliamperowych oraz osobne dla zakresu 10 A
• spadek napięcia na wejściu: 0,1 mV/µA, 1,9 mV/mA oraz 0,04 V/A
• obciążalność wejścia 10 A: praca ciągła do temperatury otoczenia 40°C, w przedziale 40 do 55°C poniżej 3 minut pracy na każde 15 minut przerwy
• obciążalność powyżej 10 A: do 20 A przez mniej niż 30 s na każde 15 minut przerwy
• ostrzeżenie Beep-Jack o niewłaściwym podłączeniu sond do gniazd prądowych

Rezystancja, ciągłość i dioda

• zakresy rezystancji: 600,0 Ω, 6 kΩ, 60 kΩ i 600 kΩ z dokładnością 0,5% + 4 cyfry, 6 MΩ z dokładnością 0,7% + 4 cyfry oraz 60 MΩ z dokładnością 2,0% + 4 cyfry
• napięcie rozwarcia przy pomiarze rezystancji: 1,6 V
• test ciągłości BeepLit: próg zadziałania 30 do 480 Ω, czas reakcji poniżej 15 ms
• test diod BeepLit: zakres 3,000 V, dokładność 1,0% + 3 cyfry, prąd testowy 0,3 mA, napięcie rozwarcia poniżej 3,2 V
• sygnalizacja BeepPass: krótki dźwięk przy spadku wskazania poniżej 0,850 V
• sygnalizacja zwarcia w teście diod: ciągły dźwięk poniżej 0,100 V

Detekcja pola elektrycznego

• dwie czułości do wyboru: EF-H i EF-L
• zakres wskazań EF-H: od 10 V do 160 V, zakres EF-L: od 40 V do 500 V
• wskazanie 5-stopniowym bargrafem, miganiem podświetlenia i tonem o zmiennej częstości
• antena umieszczona w prawym górnym narożniku obudowy
• detekcja stykowa jedną sondą, z najlepszą czułością przez gniazdo COM

Funkcje pomocnicze

• AutoHold Real-Read: zatrzymanie ostatniego stabilnego odczytu po odjęciu sond, z podglądem wskazań w czasie rzeczywistym w trakcie pomiaru
• zerowanie względne oraz zatrzymanie wskazania HOLD
• wybór zakresu automatyczny lub ręczny, poza pomiarem częstotliwości
• zapamiętywanie ostatnio wybranej funkcji jako ustawienia startowego
• podświetlenie wyświetlacza, gaszone samoczynnie po ok. 16 minutach
• możliwość wyłączenia sygnalizacji dźwiękowej oraz automatycznego wyłączania przy starcie miernika
• optycznie izolowany port transmisji danych na tylnej ściance, aktywowany przyciskiem HOLD przy włączaniu, wymagający interfejsu producenta

Wyświetlacz i zasilanie

• wyświetlacz LCD 6000 wskazań (3 5/6 cyfry) z podświetleniem
• bargraf analogowy: 60 segmentów, odświeżanie do 40 razy na sekundę
• odświeżanie odczytu cyfrowego: 5 razy na sekundę
• pomiar wartości skutecznej: True RMS
• współczynnik szczytu: 2:1 przy pełnej skali i 4:1 przy połowie skali
• zasilanie: 2 baterie AAA 1,5 V, pobór typowo 5 mA
• sygnalizacja rozładowania baterii: poniżej ok. 2,5 V
• inteligentne wyłączanie, wstrzymywane w trakcie pomiaru

Dane ogólne

• kategoria pomiarowa: CAT III 600 V i CAT IV 300 V dla napięcia przemiennego i stałego, izolacja podwójna
• odporność na przepięcia: 6 kV udarem 1,2/50 µs
• stopień ochrony obudowy: IP40
• zabezpieczenie wejść prądowych: bezpiecznik 0,63 A / 1000 V o wymiarach 6 × 32 mm dla gniazda µA i mA oraz 12 A / 600 V albo 11 A / 1000 V o wymiarach 10 × 38 mm dla gniazda 10 A
• zabezpieczenie wejść napięciowych: 1100 V AC / 660 V DC, pozostałe funkcje 600 V
• temperatura pracy: -10 do 50°C, wilgotność do 80% do 31°C
• wysokość pracy: do 2000 m n.p.m., stopień zanieczyszczenia 2
• wymiary z osłoną gumową: 161 × 80 × 50 mm
• masa z osłoną gumową: 334 g
• zgodność: IEC/UL/EN/BSEN 61010-1 Ed. 3.1, 61010-2-033 Ed. 3.0 i 61010-031 Ed. 3.0, dyrektywy LVD, EMC i RoHS 2

W zestawie

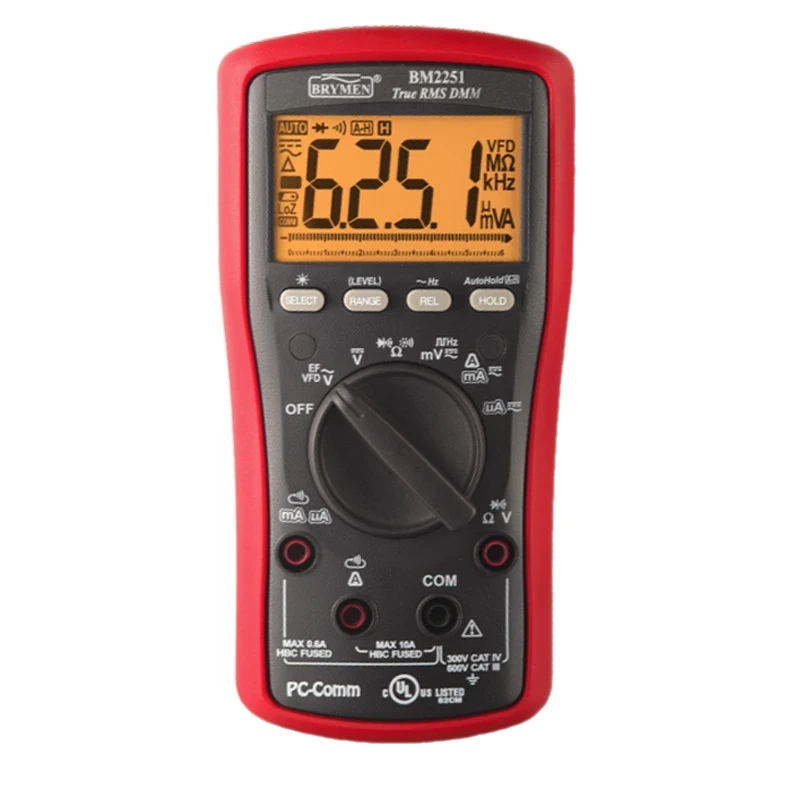

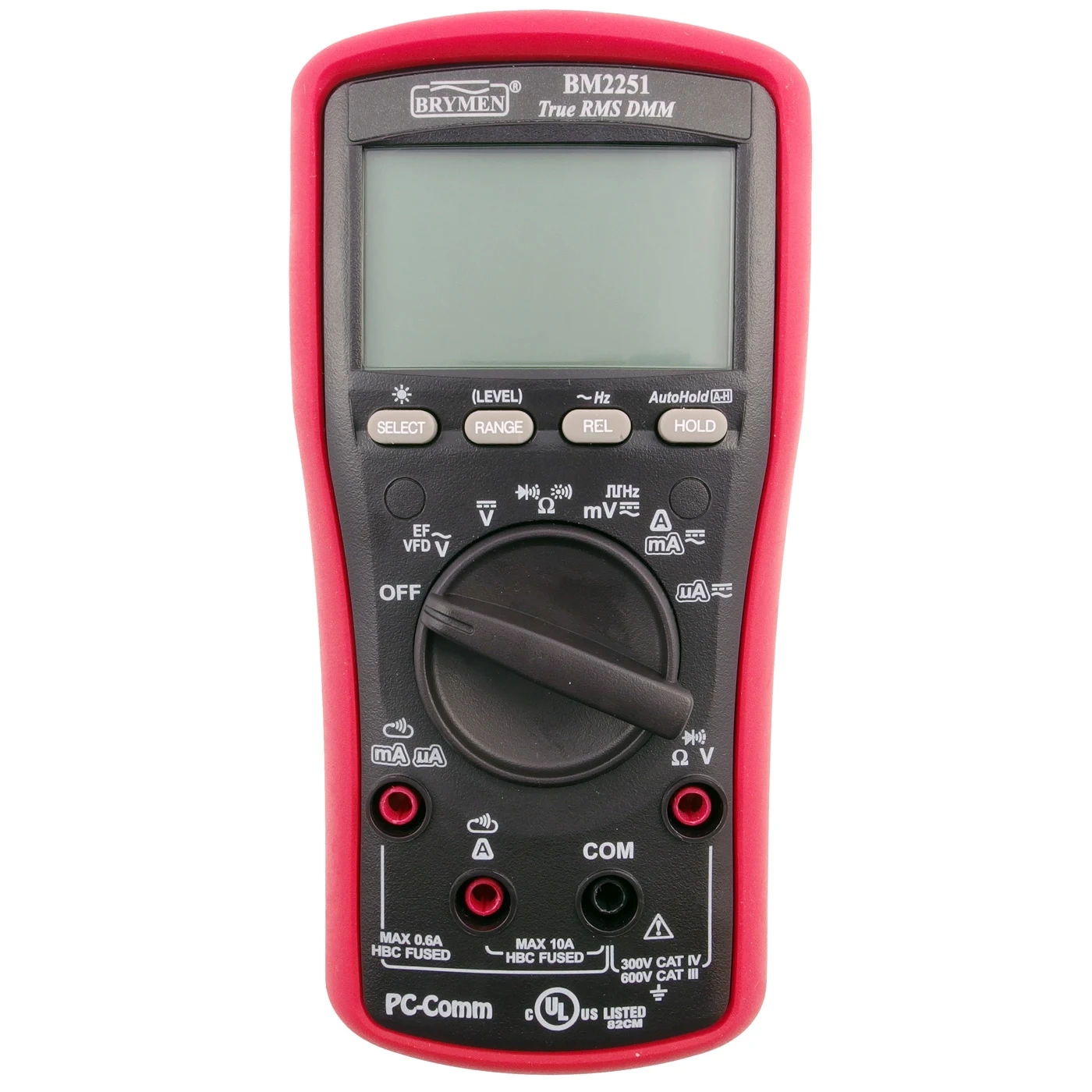

• multimetr Brymen BM2251 (BM-2251) w osłonie gumowej

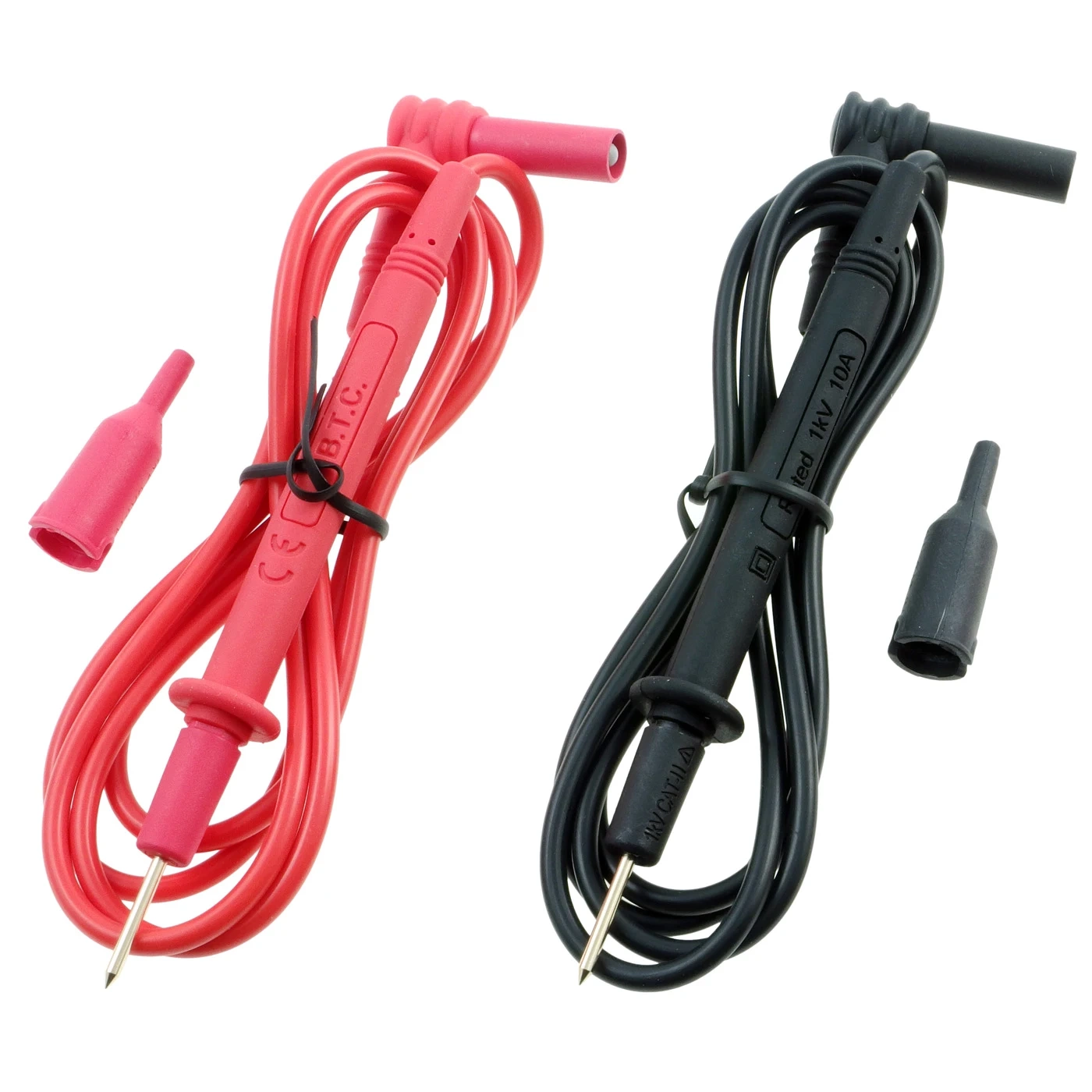

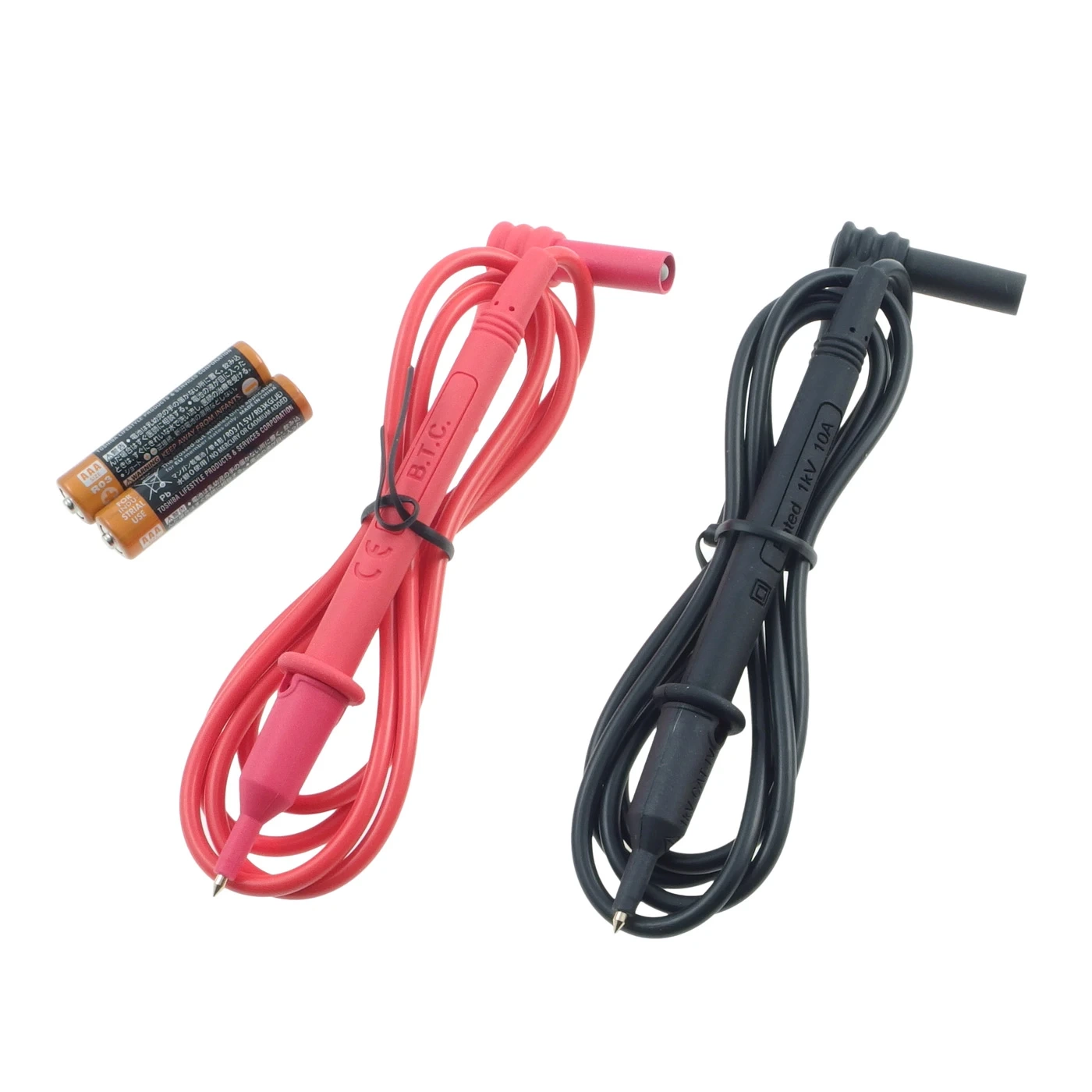

• para przewodów pomiarowych z sondami
• 2 baterie AAA
• instrukcja obsługi

Pomiar prądu szeregowo: gniazda, bezpieczniki i spadek napięcia na wejściu

Prąd mierzy się, włączając miernik w przerwany obwód, a więc przepuszczając mierzony prąd przez wnętrze przyrządu. Odbywa się to na bocznikach o różnej rezystancji, dobranych do wielkości prądu, dlatego BM2251 ma dwa osobne gniazda dodatnie: jedno dla zakresów mikroamperowych i miliamperowych, drugie dla zakresu 10 A. Przełożenie przewodu jest częścią procedury pomiaru, nie niedogodnością konstrukcji.

Bocznik wprowadza do obwodu dodatkowy spadek napięcia, nazywany napięciem obciążenia wejścia. W BM2251 wynosi on 0,1 mV na każdy mikroamper, 1,9 mV na każdy miliamper oraz 0,04 V na każdy amper. Przy pomiarze 500 mA daje to blisko 1 V odjęte od napięcia zasilania badanego układu, co w obwodach niskonapięciowych potrafi zmienić warunki pracy. Wielkość tę warto uwzględnić przy ocenie wyniku, zwłaszcza w torach sterowania.

Oba wejścia prądowe chronią bezpieczniki o wysokiej zdolności wyłączania: 0,63 A na 1000 V w torze mikroamperowym i miliamperowym oraz 12 A na 600 V albo 11 A na 1000 V w torze 10 A. Zabezpieczają one przed skutkami najczęstszego błędu, czyli przyłożenia napięcia do gniazda prądowego. Ten sam błąd wyłapuje wcześniej funkcja Beep-Jack, sygnalizując dźwiękiem i komunikatem na wyświetlaczu, że przewód tkwi w gnieździe prądowym przy wybranej innej funkcji.

Najczęstsze pytania o Brymen BM2251

Na czym polega sygnalizacja BeepLit?

Miernik sygnalizuje ciągłość obwodu jednocześnie dźwiękiem i miganiem podświetlenia wyświetlacza. Dzięki temu wynik pozostaje czytelny tam, gdzie brzęczyka nie słychać przez hałas maszyn, a także przy pracy w słuchawkach ochronnych. Próg zadziałania mieści się w przedziale od 30 do 480 Ω, a czas reakcji jest krótszy niż 15 ms.

Co sygnalizuje dźwięk podczas testu diody?

Miernik rozróżnia dwa przypadki. Krótki sygnał BeepPass pojawia się, gdy wskazanie spada poniżej 0,850 V, czyli mieści się w przedziale poprawnego spadku napięcia dla sprawnej diody krzemowej. Ciągły sygnał wraz z miganiem podświetlenia włącza się poniżej 0,100 V i oznacza diodę zwartą albo połączenie przewodzące. Sprawną diodę w kierunku zaporowym miernik pokazuje jako przekroczenie zakresu.

Co robi funkcja AutoHold?

Zatrzymuje ostatni stabilny odczyt, żeby dało się go przeczytać po odjęciu sond od punktów pomiarowych. Za stabilne miernik uznaje wskazanie różniące się od dwóch poprzednich o nie więcej niż 30 cyfr, a jego zatrzaśnięcie potwierdza krótkim sygnałem. W trakcie pomiaru wyświetlacz pokazuje wskazania na bieżąco. Warunkiem poprawnego działania jest jednoczesny kontakt obu sond.

Do czego służy filtr VFD?

Do pomiarów napięcia w napędach z przemiennikami częstotliwości. Cyfrowy filtr dolnoprzepustowy przepuszcza składową podstawową i odcina wysokoczęstotliwościowe składowe przebiegu impulsowego, przez które zwykły pomiar napięcia przemiennego daje zawyżone i skaczące wskazania. Funkcja poprawia też stabilność odczytu napięcia i częstotliwości w otoczeniu o dużym poziomie zakłóceń elektrycznych.

Jakie funkcje ma model wyższy z tej samej serii?

BM2251 obejmuje pomiary napięcia, prądu, rezystancji, częstotliwości oraz testy ciągłości i diod. Modele wyższe tej serii dokładają pomiar pojemności, temperaturę sondą typu K, zakresy milowoltowe, tryb AutoV z obniżoną impedancją wejściową, rejestrację wartości największej, najmniejszej i średniej oraz tryb wartości szczytowej. Wybór zależy od tego, czy te funkcje są potrzebne w codziennej pracy.

Czym miernik profesjonalny różni się od sprzętu hobbystycznego?

Decyduje kategoria pomiarowa, odporność na przepięcia i sposób zabezpieczenia wejść. BM2251 ma kategorię CAT III 600 V i CAT IV 300 V oraz wytrzymuje udar 6 kV, a oba tory prądowe chronią bezpieczniki o wysokiej zdolności wyłączania. Do tego dochodzi ostrzeżenie o błędnym podłączeniu sond, obudowa w klasie IP40 oraz dokładność deklarowana na okres roku od wzorcowania.
