Miernik uniwersalny z automatycznym zatrzymaniem wyniku i wskaźnikiem analogowym (bargrafem)

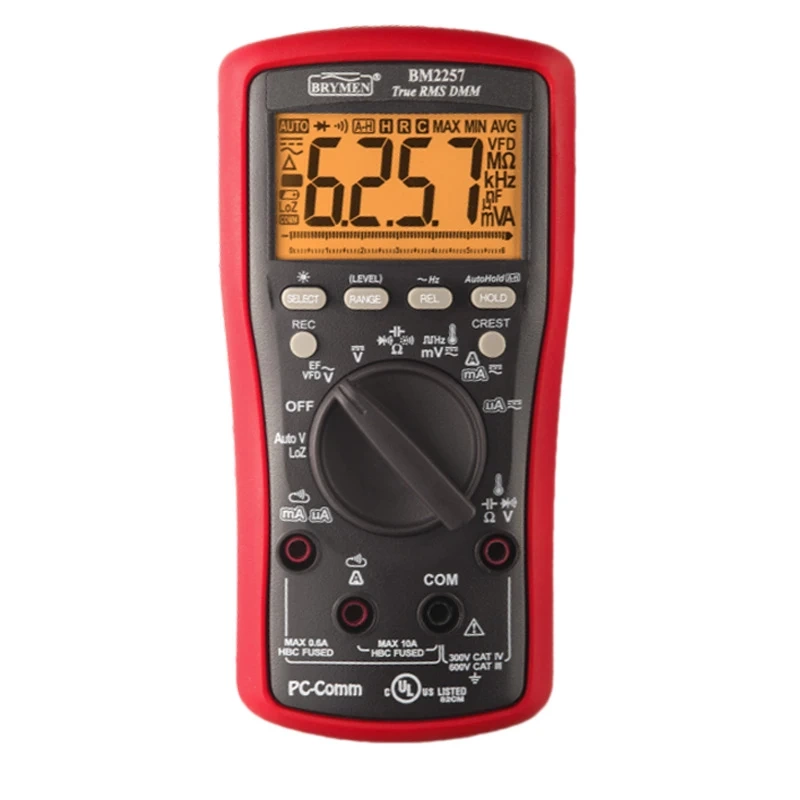

BM2257 to multimetr o rozdzielczości 6000 wskazań z pomiarem wartości skutecznej metodą True RMS. Pod odczytem cyfrowym pracuje 60-segmentowy bargraf odświeżany 40 razy na sekundę, który zachowuje się jak wskazówka miernika analogowego i uwidacznia zjawiska zbyt szybkie dla odczytu cyfrowego: przerywający styk, przeskoki potencjometru czy chwilowe skoki sygnału podczas regulacji.

Zakres prądu obejmuje pasmo od 600 µA do 10 A, napięcie mierzone jest od zakresu 60 mV, a temperatura sondą typu K sięga 1000°C. Do tego dochodzą funkcje ułatwiające pracę w trudnych warunkach: AutoHold zatrzymujący ostatni stabilny odczyt, tryb CREST rejestrujący wartości szczytowe, tryb AutoV z obniżoną impedancją wejściową oraz sygnalizacja BeepLit łącząca dźwięk z miganiem podświetlenia. Konstrukcja odpowiada wymaganiom przyrządu profesjonalnego: kategoria pomiarowa CAT III 600 V i CAT IV 300 V, odporność na udar 6 kV, obudowa IP40 i zalecany roczny odstęp między wzorcowaniami.

Zastosowania

• pomiary w miejscach, gdzie odczyt na wyświetlaczu jest niewidoczny w chwili dotknięcia sond
• wykrywanie przerywających styków i niestabilnych połączeń dzięki wskaźnikowi analogowemu
• rozróżnianie żyły pod napięciem od przewodu rozwartego w instalacji elektrycznej
• pomiar napięcia i częstotliwości na wyjściu przemiennika częstotliwości
• pomiar prądu obciążenia do 10 A oraz prądu pętli sygnałowej w automatyce
• rejestrowanie krótkich impulsów prądu i napięcia w trybie wartości szczytowej
• pomiar częstotliwości sygnałów logicznych do 200 kHz
• pomiar temperatury sondą termoparową typu K w szerokim zakresie
• sprawdzanie diod i przejść półprzewodnikowych z sygnalizacją poprawnego spadku napięcia
• wyszukiwanie przewodów pod napięciem i przerw w okablowaniu detektorem pola elektrycznego
• rejestrowanie wartości największej, najmniejszej i średniej podczas długiego pomiaru

Specyfikacja techniczna

Napięcie

• zakresy DCV: 6,000 V, 60,00 V i 600,0 V, dokładność 0,3% + 4 cyfry, 0,4% + 3 cyfry i 0,2% + 3 cyfry
• zakresy DCmV: 60,00 mV i 600,0 mV, dokładność 0,3% + 4 cyfry
• zakresy ACV: 6,000 V, 60,00 V i 600,0 V, dokładność 0,7% + 3 cyfry przy 50/60 Hz i 1,0% + 5 cyfr w paśmie 45 do 500 Hz
• zakresy ACmV: 60,00 mV i 600,0 mV, dokładność 1,0% + 3 cyfry w paśmie 40 do 500 Hz
• funkcja VFD z filtrem dolnoprzepustowym: zakres 600,0 V, dokładność 1,0% + 3 cyfry dla częstotliwości podstawowej 10 do 100 Hz
• tryb AutoV: zakresy 6, 60 i 600 V dla napięcia stałego i przemiennego, dokładność 1,0% + 4 cyfry oraz 1,0% + 5 cyfr, próg zadziałania 1,5 V
• impedancja wejściowa w trybach zwykłych: 10 MΩ, 54 pF
• impedancja wejściowa w trybie AutoV: od ok. 2,1 kΩ, rosnąca do ok. 240 kΩ przy 600 V

Prąd

• zakresy DCA: 600,0 µA, 6000 µA, 60,00 mA i 600,0 mA z dokładnością 0,5% + 5 cyfr oraz 6,000 A i 10,00 A z dokładnością 1,0% + 5 cyfr
• zakresy ACA: te same zakresy z dokładnością 1,0% + 5 cyfr w paśmie 50 do 400 Hz
• spadek napięcia na wejściu: 0,1 mV/µA, 1,9 mV/mA oraz 0,04 V/A
• obciążalność wejścia 10 A: praca ciągła do temperatury otoczenia 40°C, w przedziale 40 do 55°C poniżej 3 minut pracy na każde 15 minut przerwy
• obciążalność powyżej 10 A: do 20 A przez mniej niż 30 s na każde 15 minut przerwy
• ostrzeżenie Beep-Jack o niewłaściwym podłączeniu sond do gniazd prądowych

Rezystancja, ciągłość, dioda i pojemność

• zakresy rezystancji: 600,0 Ω, 6 kΩ, 60 kΩ i 600 kΩ z dokładnością 0,5% + 4 cyfry, 6 MΩ z dokładnością 0,7% + 4 cyfry oraz 60 MΩ z dokładnością 2,0% + 4 cyfry
• napięcie rozwarcia przy pomiarze rezystancji: 1,6 V
• test ciągłości BeepLit: próg zadziałania 30 do 480 Ω, czas reakcji poniżej 15 ms
• test diod BeepLit: zakres 3,000 V, dokładność 1,0% + 3 cyfry, prąd testowy 0,3 mA, napięcie rozwarcia poniżej 3,2 V
• sygnalizacja BeepPass: krótki dźwięk przy spadku wskazania poniżej 0,850 V
• sygnalizacja zwarcia w teście diod: ciągły dźwięk poniżej 0,100 V
• zakresy pojemności: 20 nF i 200 nF z dokładnością 1,5% + 8 cyfr, 2000 nF do 2000 µF z dokładnością 1,5% + 2 cyfry oraz 10 mF z dokładnością 4,5% + 10 cyfr

Częstotliwość i temperatura

• pomiar częstotliwości sieciowej dostępny w funkcjach napięciowych i prądowych, z czterema poziomami wyzwalania
• zakres przy pomiarze napięcia: 10 Hz do 50 kHz na czulszych poziomach i 10 Hz do 1 kHz na mniej czułych
• zakres przy pomiarze prądu: 10 Hz do 5 kHz dla zakresów mikroamperowych i miliamperowych oraz 50 Hz do 1 kHz dla zakresu amperowego
• pomiar częstotliwości sygnałów logicznych w funkcji DCmV: 10 Hz do 200 kHz, czułość 3 V wartości szczytowej
• dokładność pomiaru częstotliwości: 0,03% + 4 cyfry
• temperatura z sondą typu K: -40,0 do 1000°C oraz -40,0 do 1832°F
• dokładność pomiaru temperatury: 1,0% + 1°C poniżej 100°C i 0,3% + 3°C powyżej

Detekcja pola elektrycznego

• dwie czułości do wyboru: EF-H i EF-L
• zakres wskazań EF-H: od 10 V do 160 V, zakres EF-L: od 40 V do 500 V
• wskazanie 5-stopniowym bargrafem, miganiem podświetlenia i tonem o zmiennej częstości
• antena umieszczona w prawym górnym narożniku obudowy
• detekcja stykowa jedną sondą, z najlepszą czułością przez gniazdo COM

Funkcje pomocnicze

• AutoHold Real-Read: zatrzymanie ostatniego stabilnego odczytu po odjęciu sond, z podglądem wskazań w czasie rzeczywistym w trakcie pomiaru
• tryb CREST: rejestracja wartości szczytowych, dostępna w funkcjach napięciowych i prądowych
• rejestracja MAX, MIN i AVG z zachowaną autoregulacją zakresu
• zerowanie względne oraz zatrzymanie wskazania HOLD
• wybór zakresu automatyczny lub ręczny, poza trybem AutoV oraz pomiarem pojemności i częstotliwości
• podświetlenie wyświetlacza, gaszone samoczynnie po ok. 16 minutach
• możliwość wyłączenia sygnalizacji dźwiękowej oraz automatycznego wyłączania przy starcie miernika
• optycznie izolowany port transmisji danych na tylnej ściance, aktywowany przyciskiem HOLD przy włączaniu, wymagający interfejsu producenta

Wyświetlacz i zasilanie

• wyświetlacz LCD 6000 wskazań (3 5/6 cyfry) z podświetleniem
• bargraf analogowy: 60 segmentów, odświeżanie do 40 razy na sekundę
• odświeżanie odczytu cyfrowego: 5 razy na sekundę
• pomiar wartości skutecznej: True RMS
• współczynnik szczytu: 2:1 przy pełnej skali i 4:1 przy połowie skali
• zasilanie: 2 baterie AAA 1,5 V, pobór typowo 5 mA
• sygnalizacja rozładowania baterii: poniżej ok. 2,5 V
• inteligentne wyłączanie, wstrzymywane w trakcie pomiaru

Dane ogólne

• kategoria pomiarowa: CAT III 600 V i CAT IV 300 V dla napięcia przemiennego i stałego, izolacja podwójna
• odporność na przepięcia: 6 kV udarem 1,2/50 µs
• stopień ochrony obudowy: IP40
• zabezpieczenie wejść prądowych: bezpiecznik 0,63 A / 1000 V o wymiarach 6 × 32 mm dla gniazda µA i mA oraz 12 A / 600 V albo 11 A / 1000 V o wymiarach 10 × 38 mm dla gniazda 10 A
• zabezpieczenie wejść napięciowych: 1100 V AC / 660 V DC, pozostałe funkcje 600 V
• temperatura pracy: -10 do 50°C, wilgotność do 80% do 31°C
• wysokość pracy: do 2000 m n.p.m., stopień zanieczyszczenia 2
• wymiary z osłoną gumową: 161 × 80 × 50 mm
• masa z osłoną gumową: 334 g
• zgodność: IEC/UL/EN/BSEN 61010-1 Ed. 3.1, 61010-2-033 Ed. 3.0 i 61010-031 Ed. 3.0, dyrektywy LVD, EMC i RoHS 2

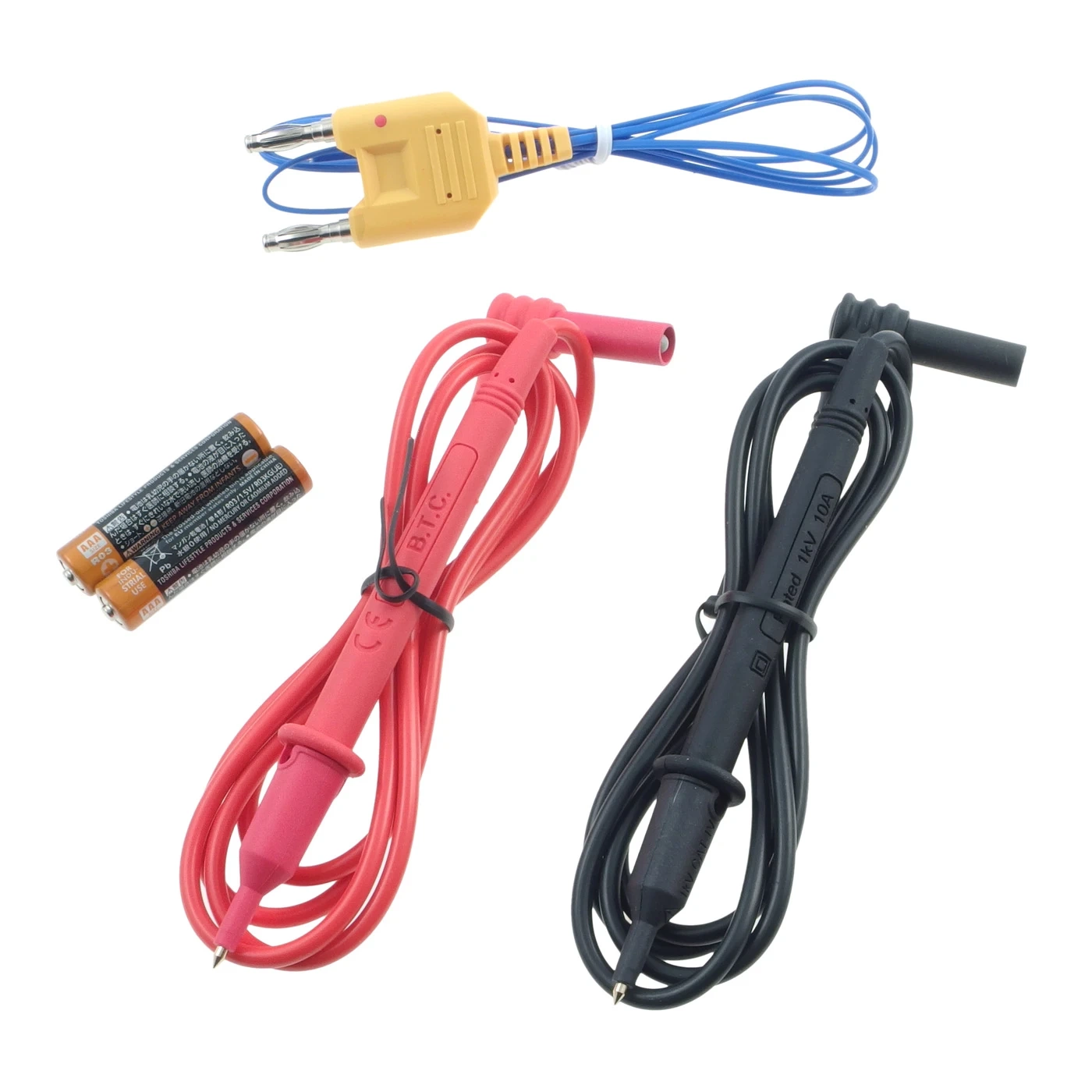

W zestawie

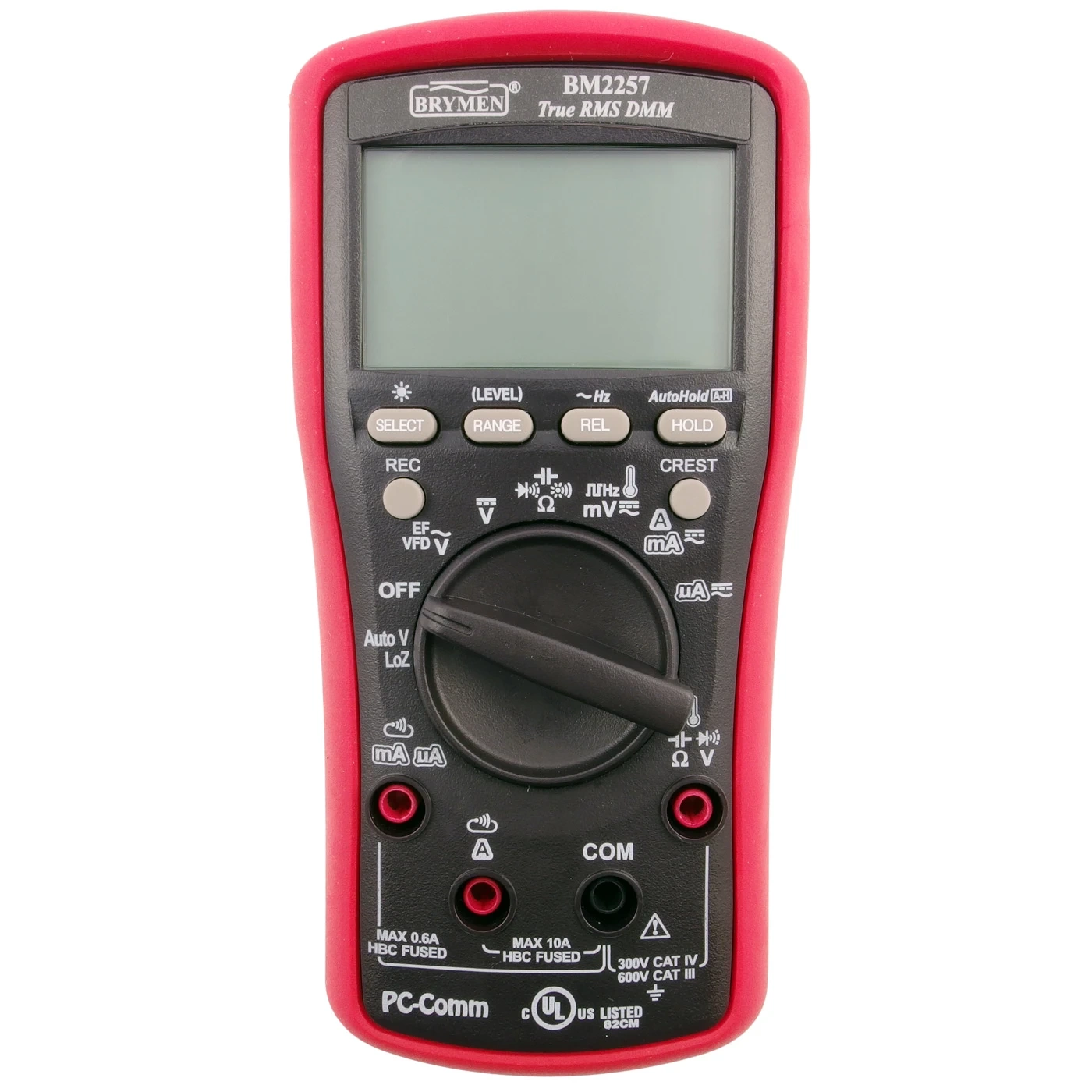

• multimetr Brymen BM2257 (BM-2257) w osłonie gumowej

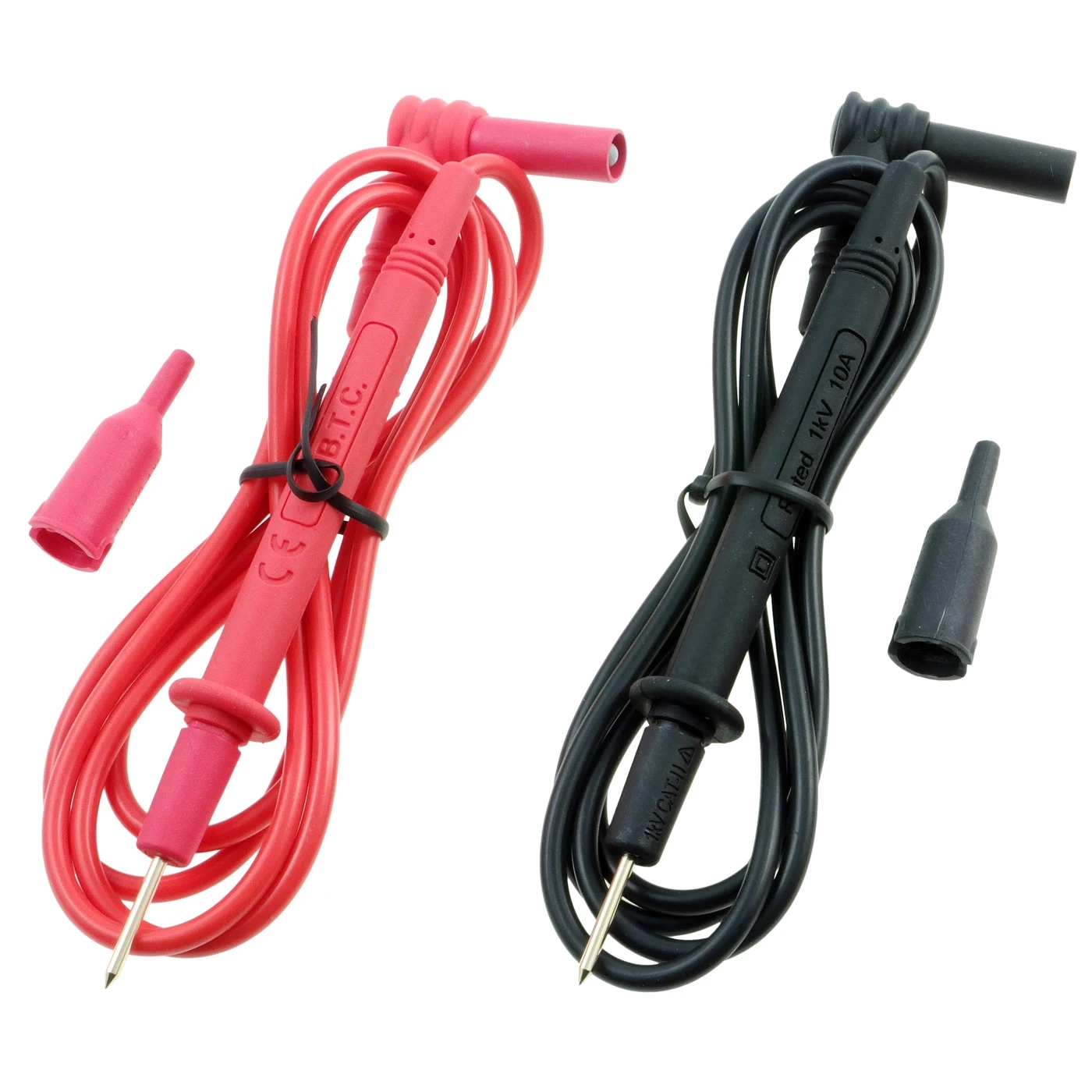

• para przewodów pomiarowych z sondami

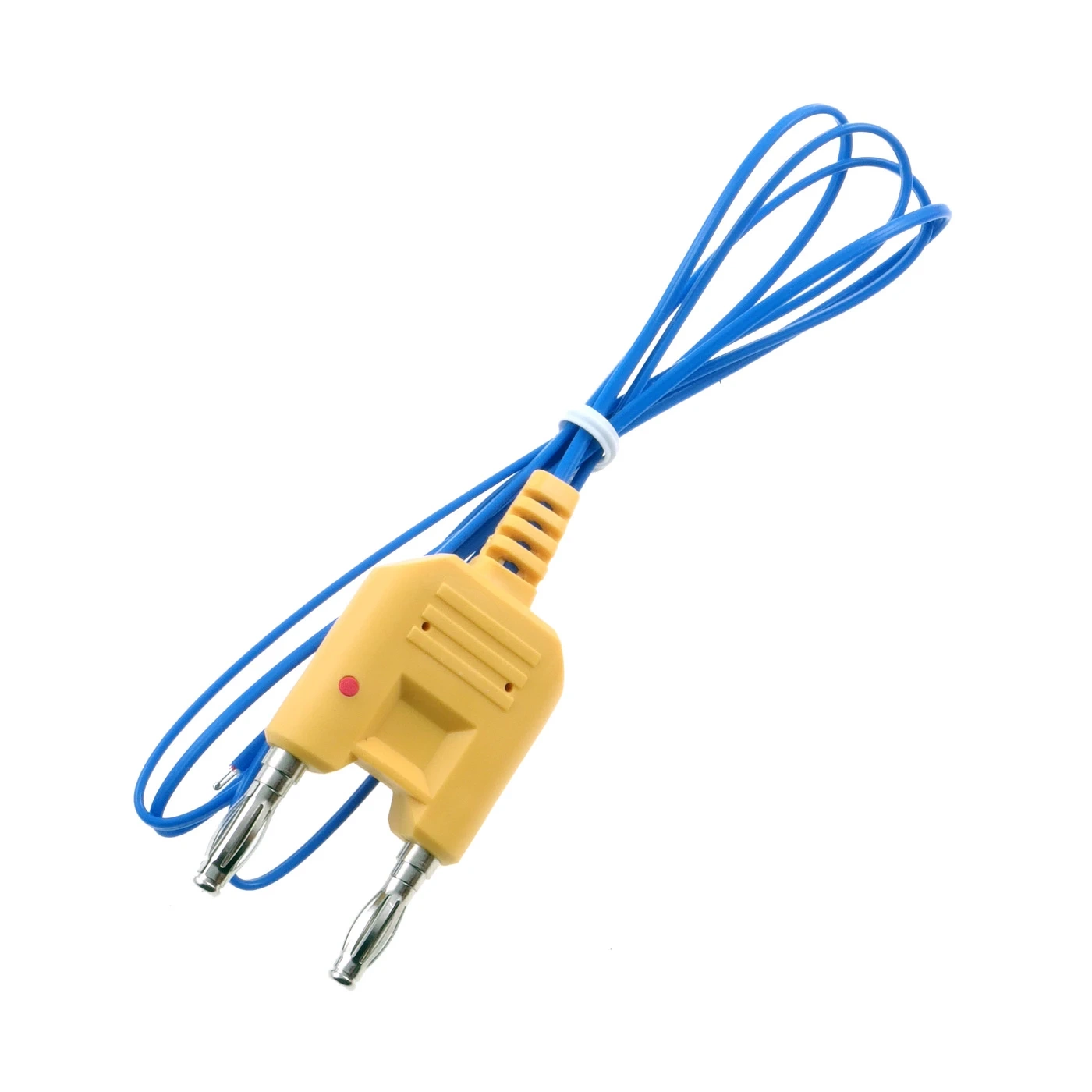

• sonda termoparowa typu K z wtykami bananowymi BKP60
• 2 baterie AAA
• instrukcja obsługi

AutoHold Real-Read: zatrzymanie wyniku bez patrzenia na wyświetlacz

Przy pomiarach w rozdzielnicy albo w ciasnej obudowie wzrok pilnuje sond, nie wyświetlacza. Zwykła funkcja zatrzymania wskazania tego nie rozwiązuje, bo wymaga naciśnięcia przycisku dokładnie w chwili, gdy odczyt jest już ustabilizowany. AutoHold przenosi tę decyzję na miernik.

Przyrząd sam rozpoznaje, kiedy trwa właściwy pomiar. Za taki uznaje wskazanie przekraczające 5% zakresu w funkcjach napięciowych i prądowych albo wskazanie inne niż przekroczenie zakresu w pomiarze rezystancji. Odczyt uznaje za stabilny wtedy, gdy różni się od dwóch poprzednich o nie więcej niż 30 cyfr. Zatrzaśnięcie takiej wartości potwierdza krótki sygnał dźwiękowy, a jeśli kolejne wskazania odbiegną od niej o więcej niż 30 cyfr, zapamiętana wartość zostaje skasowana i miernik czeka na nową.

Uzupełnieniem jest Real-Read. W trakcie pomiaru wyświetlacz pokazuje wskazania na bieżąco, a nie wygaszony ekran, więc nie ma pomiaru prowadzonego w ciemno. Po odjęciu sond przyrząd wyświetla zapamiętaną wartość, która miga, żeby odróżnić ją od odczytu bieżącego. Trzy krótkie sygnały i migające kreski oznaczają, że stabilnego odczytu nie udało się zatrzasnąć, dzięki czemu przypadkowa wartość nie zostanie wzięta za wynik. Warunkiem poprawnego działania jest jednoczesny kontakt obu sond, ponieważ dotknięcie jedną potrafi zatrzasnąć wskazanie sygnału swobodnego.

Najczęstsze pytania o Brymen BM2257

Po co w mierniku cyfrowym wskaźnik analogowy?

Bargraf odświeża się do 40 razy na sekundę, a odczyt cyfrowy 5 razy, więc pokazuje zmiany, których cyfry nie zdążą pokazać. Producent wskazuje trzy typowe sytuacje: wykrywanie wadliwych styków, rozpoznawanie kolejnych pozycji potencjometru oraz obserwowanie skoków sygnału podczas regulacji. Wskaźnik działa tak jak wychylenie wskazówki w mierniku analogowym.

Co sygnalizuje dźwięk podczas testu diody?

Miernik rozróżnia dwa przypadki. Krótki sygnał BeepPass pojawia się, gdy wskazanie spada poniżej 0,850 V, czyli mieści się w przedziale poprawnego spadku napięcia dla sprawnej diody krzemowej. Ciągły sygnał wraz z miganiem podświetlenia włącza się poniżej 0,100 V i oznacza diodę zwartą albo połączenie przewodzące. Dzięki temu wynik jest czytelny bez patrzenia na wyświetlacz.

Czym tryb CREST różni się od rejestracji MAX, MIN i AVG?

Rejestracja MAX, MIN i AVG śledzi wskazania odczytywane w normalnym tempie pracy miernika i nadaje się do obserwacji zmian w dłuższym czasie. Tryb CREST wychwytuje wartości chwilowe o znacznie krótszym czasie trwania, przy czym do deklarowanej dokładności dochodzi wtedy 250 cyfr. W obu trybach automatyczne wyłączanie miernika zostaje zablokowane.

Do czego służą poziomy wyzwalania przy pomiarze częstotliwości?

Ustalają, od jakiej amplitudy sygnału miernik zaczyna liczyć okresy. Poziom 0 jest najczulszy, poziom 3 najmniej czuły. Miernik dobiera poziom sam na podstawie zakresu, na którym pracował przed włączeniem funkcji, dlatego producent zaleca najpierw zmierzyć napięcie lub prąd w trybie automatycznego doboru zakresu. Niestabilny odczyt oznacza konieczność zmniejszenia czułości, a wskazanie zerowe jej zwiększenia.

Jakie ograniczenia ma tryb AutoV?

Tryb rozpoznaje rodzaj napięcia sam, powyżej progu 1,5 V, i pracuje z obniżoną impedancją wejściową, która odprowadza napięcia szczątkowe. Ta sama niska impedancja bywa jednak problemem: przy dotknięciu sond do obwodu 600 V przemiennego prąd początkowy może sięgnąć 404 mA, więc obwodów wrażliwych nie należy tak mierzyć. W trybie AutoV działają wyłącznie przyciski HOLD i AutoHold.

Czym miernik profesjonalny różni się od sprzętu hobbystycznego?

Decyduje kategoria pomiarowa, odporność na przepięcia i sposób zabezpieczenia wejść. BM2257 ma kategorię CAT III 600 V i CAT IV 300 V oraz wytrzymuje udar 6 kV, a oba tory prądowe chronią bezpieczniki o wysokiej zdolności wyłączania. Do tego dochodzi ostrzeżenie o błędnym podłączeniu sond, obudowa w klasie IP40 oraz dokładność deklarowana na okres roku od wzorcowania.
