Miernik uniwersalny 1000 V do pracy w otoczeniu silnych zakłóceń

Seria 2800 CSE to wersja popularnej serii 800 o podwyższonej kategorii bezpieczeństwa i z ekranowaniem przeciwzakłóceniowym po obu stronach modułu pomiarowego. Ekranowanie odpowiada za stabilność wskazań tam, gdzie pole elektromagnetyczne jest silne, a więc przy instalacjach przemysłowych i w motoryzacji. Do tego dochodzi kategoria pomiarowa CAT III 1000 V i CAT IV 600 V oraz odporność na udar 8 kV.

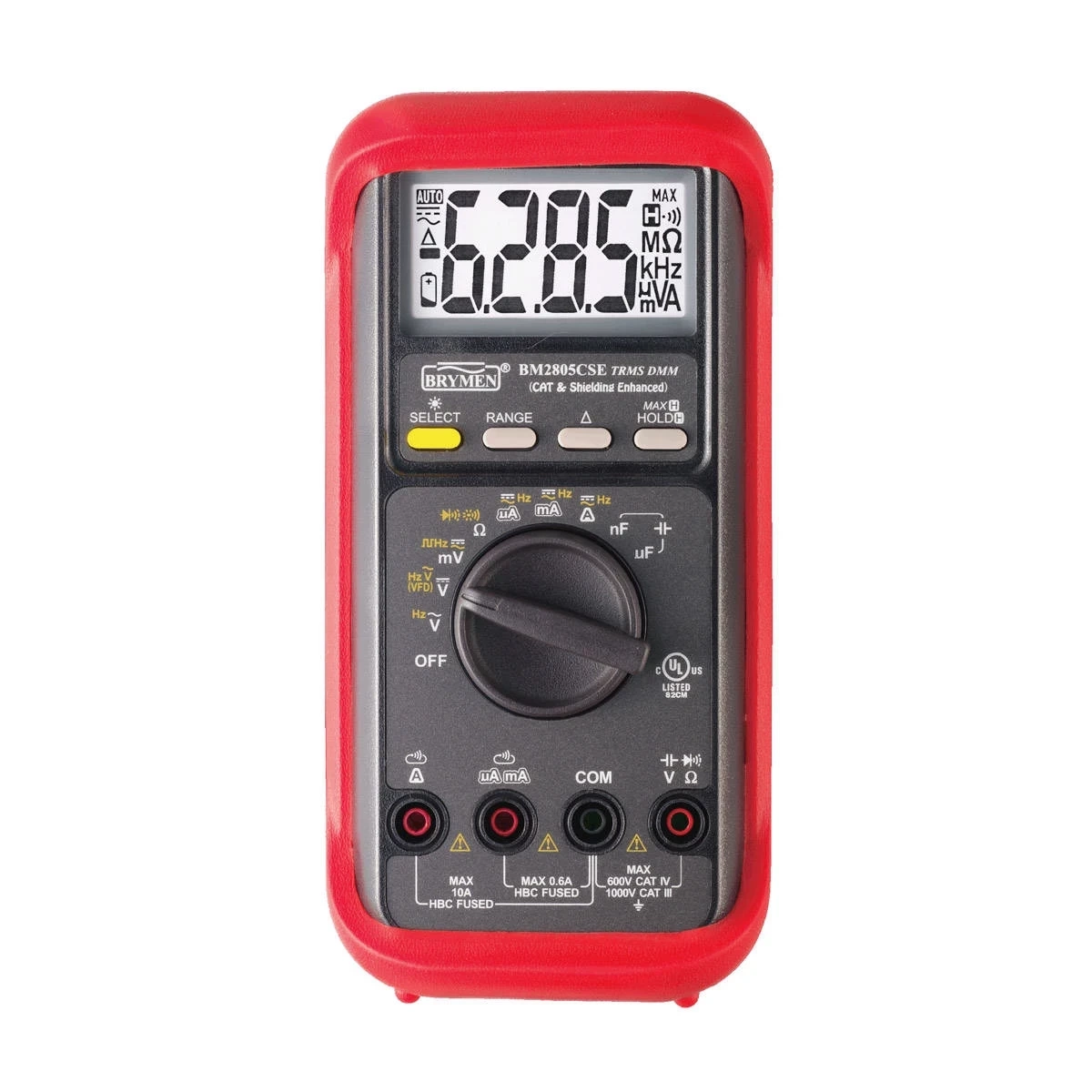

BM2805CSE mierzy napięcie stałe i przemienne do 1000 V z rozdzielczością 6000 wskazań, prąd w pasmie od 600 µA do 10 A, rezystancję do 60 MΩ i pojemność do 2000 µF. Osobne pozycje przełącznika obejmują pomiar wartości milowoltowych z rozdzielczością do 60 mV, częstotliwość sygnałów logicznych do 300 kHz oraz funkcję VFD odczytującą napięcie i częstotliwość na wyjściu przemiennika. Wartość skuteczna wyznaczana jest metodą True RMS, cyfry na wyświetlaczu mają 26 mm wysokości, a zdejmowana kabura ma uchwyty na sondy i podpórkę. Producent zaleca roczny odstęp między wzorcowaniami.

Zastosowania

• pomiary w pobliżu falowników, spawarek i innych źródeł silnych zakłóceń elektromagnetycznych
• diagnostyka instalacji elektrycznych i przemysłowych do 1000 V
• pomiary w instalacjach pojazdów, gdzie układ zapłonowy i przetwornice zakłócają odczyt
• odczyt napięcia i częstotliwości na wyjściu przemiennika częstotliwości
• pomiar prądu obciążenia do 10 A oraz prądu sterowania w zakresach mikroamperowych
• pomiar spadków napięcia i sygnałów z przetworników w zakresach milowoltowych
• pomiar częstotliwości sygnałów cyfrowych i taktujących do 300 kHz
• sprawdzanie ciągłości połączeń i działania łączników w hałaśliwym otoczeniu
• sprawdzanie diod z sygnalizacją poprawnego spadku napięcia
• pomiar pojemności kondensatorów od nanofaradów do 2000 µF
• uchwycenie krótkotrwałych skoków napięcia i prądu w trybie MAX

Specyfikacja techniczna

Napięcie

• zakresy DCV: 60,00 mV, 600,0 mV, 6,000 V, 60,00 V, 600,0 V i 1000 V
• dokładność DCV: 0,3% + 2 cyfry do zakresu 6 V, 0,4% + 2 cyfry na zakresach 60 V i 1000 V oraz 0,2% + 2 cyfry na zakresie 600 V
• zakresy ACV: 60,00 mV, 600,0 mV, 6,000 V, 60,00 V, 600,0 V i 1000 V
• dokładność ACV przy 50/60 Hz: 0,7% + 3 cyfry na zakresach woltowych i 1,0% + 3 cyfry na milowoltowych
• pasmo ACV: 45 Hz do 500 Hz na zakresach woltowych i do 1 kHz na milowoltowych
• funkcja VFD z filtrem dolnoprzepustowym: zakresy 600,0 V i 1000 V, dokładność 1,0% + 3 cyfry dla częstotliwości podstawowej 10 do 100 Hz
• zakres ACmV bez automatycznego doboru: start na 600 mV, przejście na 60 mV przyciskiem
• impedancja wejściowa: 10 MΩ, 20 pF

Prąd

• zakresy DCA: 600,0 µA i 6000 µA z dokładnością 1,0% + 3 cyfry, 60,00 mA i 600,0 mA z dokładnością 0,7% + 3 cyfry oraz 6,000 A i 10,00 A
• zakresy ACA: 600,0 µA i 6000 µA z dokładnością 1,5% + 3 cyfry oraz 60,00 mA i 600,0 mA z dokładnością 1,0% + 5 cyfr, w paśmie 50 do 500 Hz
• pomiar częstotliwości dostępny również na zakresach prądowych
• spadek napięcia na wejściu: 0,1 mV/µA, 3,0 mV/mA oraz 25 mV/A
• obciążalność wejścia 10 A: praca ciągła do 10 A, powyżej do 20 A przez maksymalnie 30 s z pięciominutową przerwą
• ostrzeżenie Beep-Jack o niewłaściwym podłączeniu sond do gniazd prądowych

Rezystancja, ciągłość, dioda i pojemność

• zakresy rezystancji: 600,0 Ω i 6 kΩ z dokładnością 0,3% + 3 cyfry, 60 kΩ i 600 kΩ z dokładnością 0,5% + 3 cyfry oraz 6 MΩ i 60 MΩ z dokładnością 0,9% + 2 cyfry
• napięcie rozwarcia przy pomiarze rezystancji: 1,6 V
• test ciągłości BeepLit: próg zadziałania 30 do 480 Ω, czas reakcji poniżej 15 ms
• test diod BeepLit: zakres 3,000 V, dokładność 0,9% + 2 cyfry, prąd testowy 0,3 mA, napięcie rozwarcia poniżej 3,2 V
• sygnalizacja BeepPass: krótki dźwięk przy spadku wskazania poniżej 0,850 V
• sygnalizacja zwarcia w teście diod: ciągły dźwięk poniżej 0,100 V
• zakresy pojemności: 20 nF, 200 nF i 2000 nF oraz 20 µF, 200 µF i 2000 µF, wybierane osobnymi pozycjami przełącznika
• dokładność pomiaru pojemności: 1,5% + 8 cyfr na dwóch najniższych zakresach i 1,5% + 3 cyfry na pozostałych

Częstotliwość

• pomiar częstotliwości sygnałów logicznych: 5,00 Hz do 300,0 kHz, czułość 3 V wartości szczytowej
• pomiar częstotliwości sieciowej: 10 Hz do 50 kHz na zakresach 6 V i 60 V oraz do 1 kHz na wyższych
• pomiar częstotliwości na zakresach prądowych: 10 Hz do 5 kHz dla zakresów mikroamperowych i miliamperowych
• dokładność pomiaru częstotliwości: 0,03% + 4 cyfry
• czułość dobierana automatycznie do zakresu, z możliwością zmiany przyciskiem

Funkcje pomocnicze

• MAX Hold z odczytem przyspieszonym do 40 pomiarów na sekundę w funkcjach napięciowych i prądowych
• HOLD z ostrzeżeniem Hold-alert: zatrzymane wskazanie miga, żeby nie zostało wzięte za pomiar bieżący
• zerowanie względne
• wybór zakresu automatyczny lub ręczny w funkcjach napięciowych, prądowych i rezystancji
• podświetlenie wyświetlacza diodą o ciepłej barwie, gaszone samoczynnie po ok. 32 minutach
• inteligentne wyłączanie po ok. 32 minutach, wstrzymywane w trakcie pomiaru
• możliwość wyłączenia automatycznego wyłączania i gaszenia podświetlenia przy starcie miernika

Wyświetlacz i zasilanie

• wyświetlacz LCD 6000 wskazań (3 5/6 cyfry), wysokość cyfr 26 mm
• częstotliwość odświeżania: 5 razy na sekundę
• pomiar wartości skutecznej: True RMS
• współczynnik szczytu: 2:1 przy pełnej skali i 4:1 przy połowie skali
• zasilanie: 2 baterie AAA (IEC R03) 1,5 V, pobór typowo 3,2 mA
• sygnalizacja rozładowania baterii: poniżej ok. 2,5 V

Dane ogólne

• kategoria pomiarowa: CAT III 1000 V i CAT IV 600 V, izolacja podwójna
• odporność na przepięcia: 8 kV udarem 1,2/50 µs
• obustronne ekranowanie przeciwzakłóceniowe modułu pomiarowego
• zabezpieczenie wejść prądowych: bezpiecznik 0,63 A / 1000 V o wymiarach 6 × 32 mm dla gniazda µA i mA oraz 11 A / 1000 V o wymiarach 10 × 38 mm dla gniazda 10 A
• zabezpieczenie wejść napięciowych: 1100 V, pozostałe funkcje 1000 V
• obudowa z tworzywa trudnopalnego, z osobną klapką komory baterii

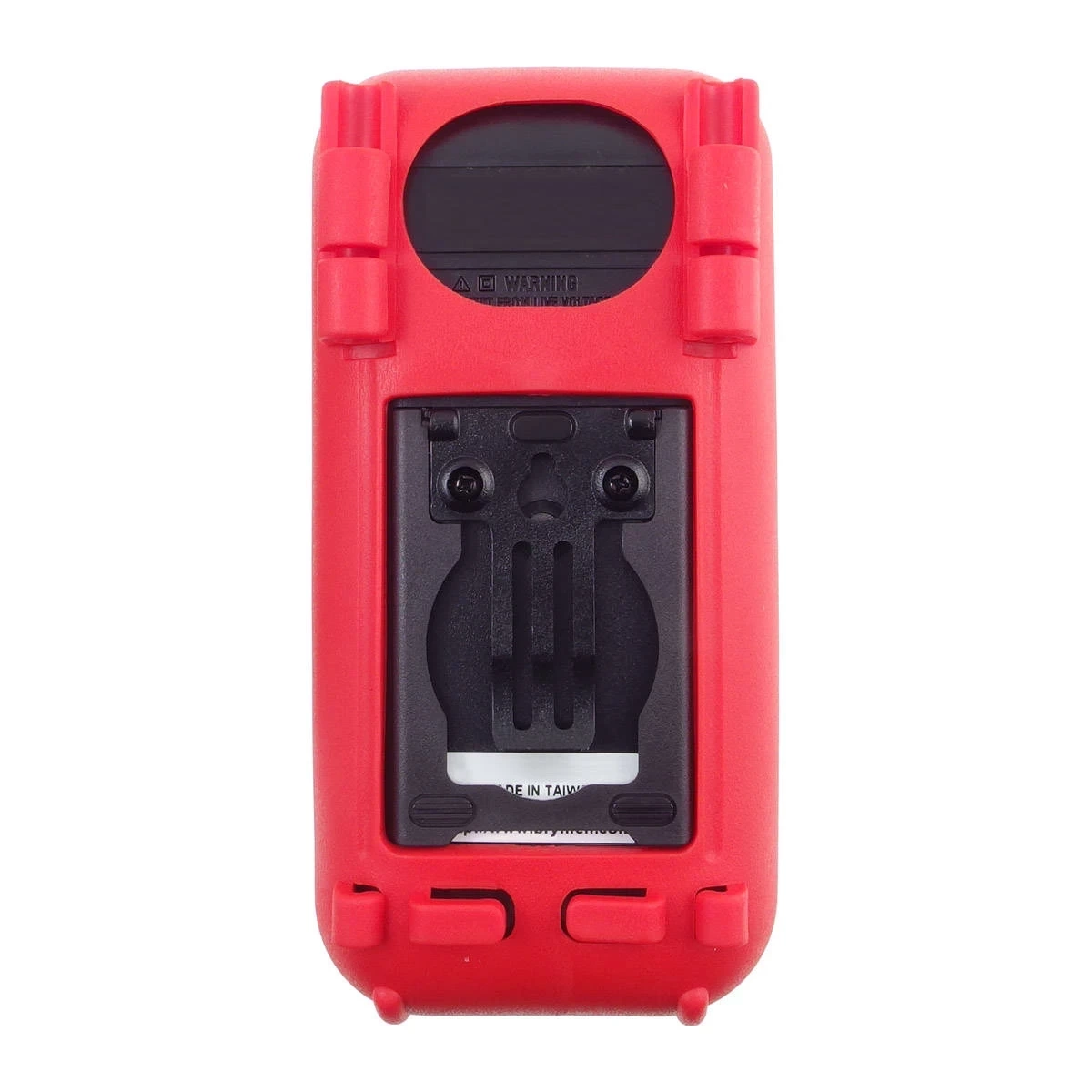

• zdejmowana kabura ochronna z uchwytami na sondy i podpórką
• wymiary: 198 × 97 × 55 mm
• zgodność: IEC/UL/EN 61010-1 Ed. 3.1, 61010-2-033 Ed. 2.0 i 61010-031 Ed. 2.0, dyrektywy LVD, EMC i RoHS 2

W zestawie

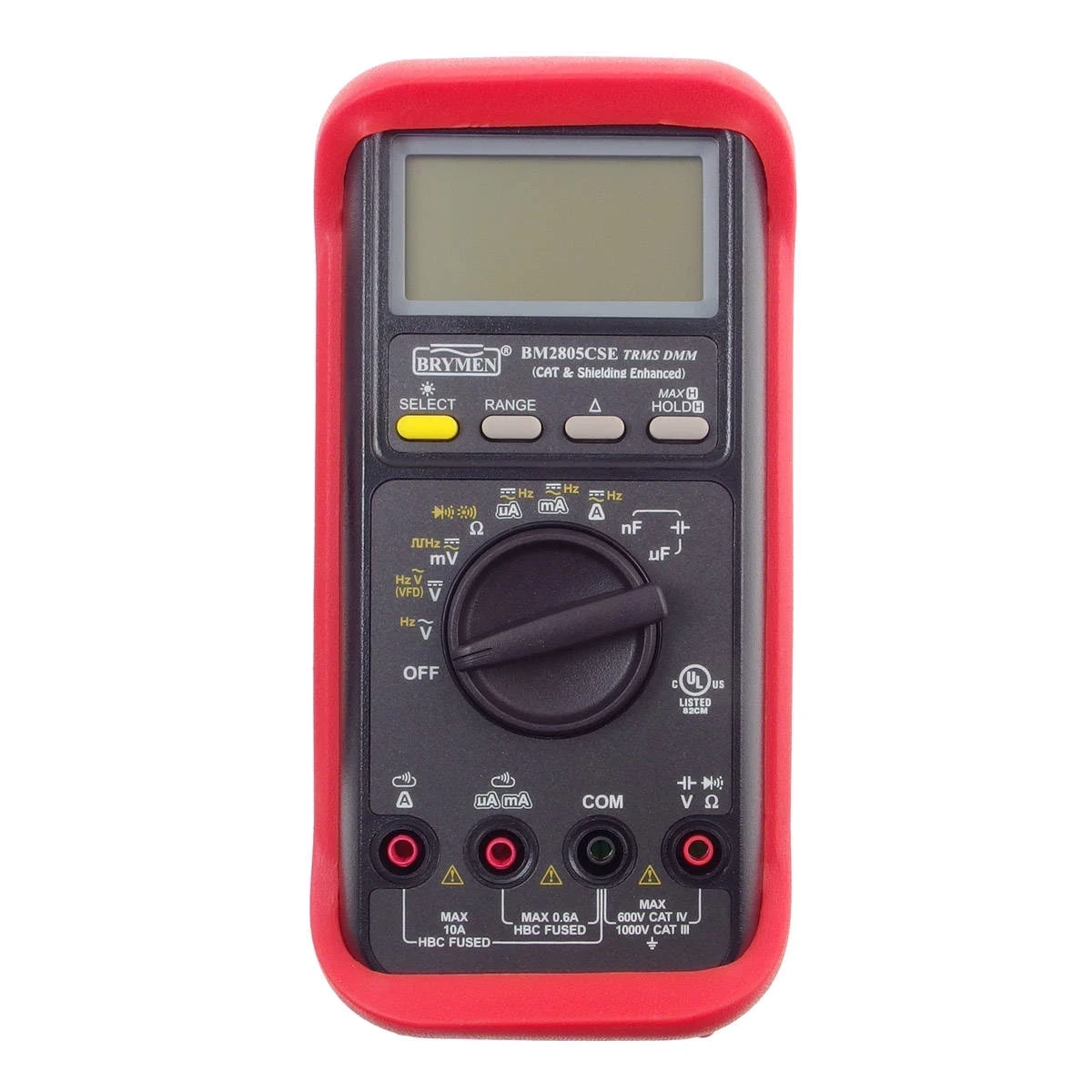

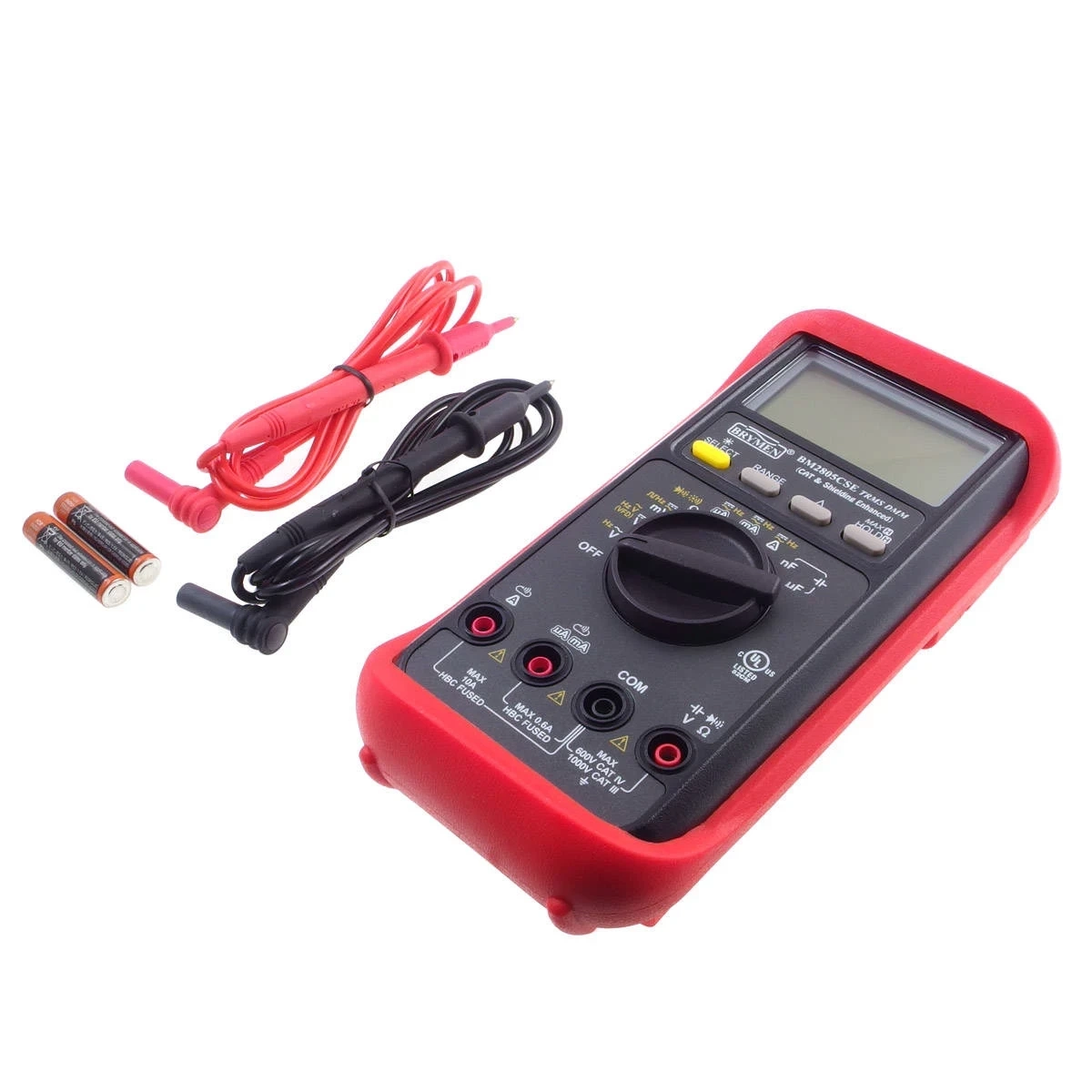

• multimetr Brymen BM2805CSE (BM-2805CSE) w zdejmowanej kaburze ochronnej
• komplet przewodów pomiarowych z sondami
• instrukcja obsługi

Zakłócenia elektromagnetyczne a stabilność wskazań

Przewody pomiarowe i obwody wejściowe miernika zachowują się jak antena. W otoczeniu silnego pola o częstotliwości radiowej, jakie wytwarzają falowniki, przetwornice impulsowe, spawarki i układy zapłonowe, do toru pomiarowego przenika sygnał, którego w mierzonym obwodzie nie ma. Skutek widać od razu: wskazanie nie stoi, tylko pływa albo skacze, a każde kolejne dotknięcie sond daje inną wartość.

Normy określają ten wpływ liczbowo. Dla BM2805CSE producent podaje, że w polu o natężeniu 3 V/m do deklarowanej dokładności zakresu dochodzi 100 cyfr, a dla funkcji milowoltowych, rezystancji i testu diod ten sam dodatek obowiązuje już przy 1 V/m. Powyżej tych wartości zachowanie przyrządu nie jest specyfikowane przez żadnego producenta.

Odpowiedzią konstrukcyjną jest ekran umieszczony po obu stronach modułu pomiarowego, od którego pochodzi oznaczenie CSE w nazwie serii. Ogranicza on przenikanie pola do obwodów wejściowych, dzięki czemu odczyt pozostaje stabilny w miejscach, gdzie zwykły multimetr zaczyna pływać. Drugim narzędziem jest funkcja VFD z cyfrowym filtrem dolnoprzepustowym, która odcina wysokoczęstotliwościowe składowe przebiegu impulsowego i zostawia składową podstawową. Oba rozwiązania działają na różnych poziomach: ekran chroni przed polem z zewnątrz, filtr porządkuje sygnał podany na wejście.

Najczęstsze pytania o Brymen BM2805CSE

Co oznacza oznaczenie CSE w nazwie?

To skrót od podwyższonej kategorii bezpieczeństwa i ekranowania przeciwzakłóceniowego. Seria 2800 CSE jest rozwinięciem serii 800: producent podniósł kategorię pomiarową do CAT III 1000 V i CAT IV 600 V, dołożył odporność na udar 8 kV oraz ekran po obu stronach modułu pomiarowego. Zestaw funkcji pomiarowych pozostał zbliżony do pierwowzoru.

Czym BM2805CSE różni się od pozostałych modeli serii?

Model wyższy dokłada pomiar temperatury sondą typu K wraz z sondą w zestawie oraz bezdotykowy detektor pola elektrycznego. BM2805CSE tych dwóch funkcji nie ma, ale zachowuje pełny zestaw pomiarów elektrycznych: napięcie do 1000 V, prąd do 10 A, pojemność, częstotliwość logiczną i sieciową oraz funkcję VFD. Model najniższy serii jest z kolei pozbawiony pojemności i pomiaru częstotliwości.

Do czego przydaje się pomiar częstotliwości do 300 kHz?

Osobna funkcja pomiaru częstotliwości sygnałów logicznych obejmuje zakres od 5 Hz do 300 kHz przy czułości 3 V wartości szczytowej, czyli obszar typowy dla sygnałów cyfrowych, przebiegów taktujących i wyjść czujników impulsowych. Pomiar częstotliwości sieciowej jest funkcją osobną, dostępną przy okazji pomiaru napięcia i prądu, z czułością dobieraną do wybranego zakresu.

Co daje tryb MAX?

Po jego włączeniu miernik przyspiesza pomiar do 40 odczytów na sekundę w funkcjach napięciowych i prądowych, czyli ośmiokrotnie wobec normalnej pracy, i zapamiętuje wartość największą. Pozwala to uchwycić skoki, które przy odświeżaniu pięć razy na sekundę zdążyłyby przejść niezauważone. Nowa wartość maksymalna sygnalizowana jest dźwiękiem, a automatyczne wyłączanie miernika zostaje zablokowane.

Dlaczego zatrzymane wskazanie miga?

To ostrzeżenie Hold-alert. Funkcja HOLD zamraża odczyt i wstrzymuje dalsze pomiary, więc wartość na wyświetlaczu przestaje odpowiadać temu, co dzieje się na sondach. Miganie samego wskazania oraz symbolu funkcji ma zapobiec najgroźniejszej pomyłce, czyli uznaniu za brak napięcia odczytu zatrzymanego wcześniej przy zupełnie innym pomiarze.

Czym miernik profesjonalny różni się od sprzętu hobbystycznego?

Decyduje kategoria pomiarowa, odporność na przepięcia i zabezpieczenie wejść. BM2805CSE ma kategorię CAT III 1000 V i CAT IV 600 V oraz wytrzymuje udar 8 kV, co obejmuje pomiary od rozdzielnicy aż po złącze instalacji budynku. Oba tory prądowe chronią bezpieczniki o napięciu znamionowym 1000 V i wysokiej zdolności wyłączania, a przyrząd ma certyfikat UL. Dokładność jest deklarowana na okres roku od wzorcowania.
