Miernik uniwersalny z własnym rejestratorem pomiarów, bez komputera i oprogramowania

BM525s zapisuje wyniki do pamięci wewnętrznej, więc długi pomiar nie wymaga podłączonego komputera ani pilnowania wyświetlacza. Pojemność sięga 43 500 punktów przy odczycie dwupolowym i 87 000 punktów przy jednopolowym, a odstęp próbkowania wybiera się w przedziale od 0,05 s do 600 s. Zapisane sesje przegląda się bezpośrednio na mierniku, bez przenoszenia danych.

Poza rejestracją jest to w pełni wyposażony miernik instalacyjny o najwyższej kategorii dostępnej w przyrządach ręcznych, CAT IV 1000 V, z odpornością na udar 12 kV. Mierzy wartość skuteczną metodą True RMS, osobno dla składowej przemiennej i dla sumy składowych, a tryb AutoCheck sam rozpoznaje rodzaj napięcia i ostrzega, gdy badany element okaże się pod napięciem. Uzupełnieniem są: temperatura mierzona dwoma kanałami z odczytem różnicy, przewodność w nanosimensach, pojemność do 25 mF oraz tryb CREST sięgający impulsów o czasie trwania 1 ms. Producent zaleca roczny odstęp między wzorcowaniami.

Zastosowania

• udokumentowanie przebiegu pomiaru w czasie, na potrzeby protokołu albo reklamacji
• wielogodzinna obserwacja napięcia zasilania pod kątem zapadów i wahań
• zapis temperatury w dwóch punktach jednocześnie, z odczytem różnicy między nimi
• pomiary w punktach instalacji objętych kategorią CAT IV, przed głównym zabezpieczeniem budynku
• rozróżnianie żyły pod napięciem od przewodu rozwartego w instalacji elektrycznej
• pomiar sumy składowej stałej i przemiennej w jednym odczycie
• uchwycenie impulsów prądu i napięcia trwających od 1 ms w trybie CREST
• pomiar rezystancji upływu rzędu gigaomów przez odczyt przewodności
• pomiar prądu obciążenia do 10 A oraz prądu sterowania w zakresach mikroamperowych
• pomiar częstotliwości i wypełnienia sygnałów cyfrowych do 1 MHz
• sprawdzanie kondensatorów o pojemności do 25 mF

Specyfikacja techniczna

Rejestracja danych

• pojemność pamięci: 43 500 punktów przy odczycie dwupolowym i 87 000 punktów przy jednopolowym
• odstęp próbkowania: od 0,05 s do 600 s, do wyboru z listy szesnastu wartości
• ograniczenia najkrótszego odstępu: 0,1 s dla pojedynczego kanału temperatury, testu diod i rezystancji, 0,5 s dla częstotliwości i wypełnienia oraz 2 s dla pojemności i pomiaru dwukanałowego temperatury
• zapis wielosesyjny: do 999 osobnych stron w pamięci, bez kasowania poprzednich
• możliwość wstrzymania i wznowienia sesji oraz podglądu wolnej pamięci przed startem
• przeglądanie zapisanych danych bezpośrednio na mierniku, z przewijaniem i wyborem sesji
• tryb oszczędzania energii przy odstępie od 30 s, załączany po ok. 4,2 minuty od startu
• samoczynne zatrzymanie sesji przy rozładowanej baterii, z zachowaniem zapisanych danych

Napięcie

• zakresy DCV: 60,00 mV, 600,0 mV, 9,999 V, 99,99 V i 999,9 V
• dokładność DCV: 0,06% + 2 cyfry na zakresie 600 mV i 0,08% + 2 cyfry na zakresach woltowych
• dokładność ACV przy 50/60 Hz: 0,5% + 3 cyfry
• dokładność ACV w paśmie 40 Hz do 500 Hz: 0,8% + 4 cyfry na zakresach milowoltowych i 1,0% + 4 cyfry na zakresach 9,999 V i 99,99 V
• pomiar sumy składowych DC+AC: dokładność 0,7% + 6 cyfr przy 50/60 Hz
• pasmo pomiarowe: do 20 kHz na zakresach milowoltowych i 99,99 V
• tryb AutoCheck: dokładność 0,5% + 3 cyfry dla napięcia stałego i 1,0% + 4 cyfry dla przemiennego, progi rozpoznania 1,5 V i 3 V
• impedancja wejściowa: 10 MΩ, 50 pF, a w trybie AutoCheck od ok. 3 kΩ rosnąca do ok. 460 kΩ przy 1000 V

Prąd

• zakresy: 600,0 µA, 6000 µA, 60,00 mA, 600,0 mA, 6,000 A i 10,00 A
• dokładność DCA: 0,2% + 4 cyfry na wszystkich zakresach
• dokładność ACA przy 50/60 Hz: 0,6% + 3 cyfry na zakresach mikroamperowych, 1,0% + 3 cyfry na miliamperowych i 0,8% + 6 cyfr na amperowych
• równoczesny odczyt częstotliwości mierzonego prądu
• spadek napięcia na wejściu: 0,08 mV/µA, 2,1 mV/mA oraz 0,02 V/A
• obciążalność wejścia 10 A: praca ciągła do 10 A, powyżej do 20 A przez maksymalnie 30 s z pięciominutową przerwą
• ostrzeżenie Beep-Jack o niewłaściwym podłączeniu sond do gniazd prądowych

Rezystancja, przewodność, dioda i pojemność

• zakresy rezystancji: 600,0 Ω, 6 kΩ, 60 kΩ i 600 kΩ z dokładnością 0,1% + 3 cyfry, 6 MΩ z dokładnością 0,4% + 3 cyfry oraz 60 MΩ z dokładnością 1,5% + 5 cyfr
• przewodność: zakres 99,99 nS z dokładnością 0,8% + 10 cyfr, co odpowiada rezystancjom rzędu gigaomów
• napięcie rozwarcia przy pomiarze rezystancji: poniżej 1,2 V
• test ciągłości: próg zadziałania 20 do 300 Ω, czas reakcji poniżej 100 µs
• test diod: zakres 2,000 V, dokładność 1,0% + 1 cyfra, prąd testowy 0,4 mA, napięcie rozwarcia poniżej 3,5 V
• zakresy pojemności: 60 nF, 600 nF, 6 µF, 60 µF, 600 µF, 6 mF i 25 mF
• dokładność pomiaru pojemności: 0,8% + 3 cyfry na dwóch najniższych zakresach

Częstotliwość i temperatura

• pomiar częstotliwości sieciowej: 15 Hz do 50 kHz na zakresach milowoltowych, do 10 kHz na woltowych i do 3 kHz na prądowych
• pomiar częstotliwości sygnałów logicznych: 5 Hz do 1 MHz, czułość 2,5 V wartości szczytowej
• dokładność pomiaru częstotliwości: 0,04% + 4 cyfry
• pomiar wypełnienia: 0,00% do 100,0% dla sygnałów 5 Hz do 10 kHz
• zakres pomiaru temperatury sondą typu K: -50 do 1000°C oraz -58 do 1832°F, dokładność 0,3% + 2°C
• tryby odczytu temperatury: T1, T2, T1 oraz T2 jednocześnie i różnica T1-T2

Funkcje pomocnicze

• rejestracja MAX, MIN oraz różnicy MAX-MIN z tempem przyspieszonym do 20 pomiarów na sekundę
• tryb CREST: rejestracja wartości szczytowych o czasie trwania od 1 ms, z odczytem MAX, MIN i wartości międzyszczytowej
• tryb AutoCheck z blokadą wybranego zakresu i funkcji
• zerowanie względne oraz zatrzymanie wskazania HOLD
• wybór zakresu automatyczny lub ręczny, poza pomiarem częstotliwości
• podświetlenie wyświetlacza, gaszone samoczynnie po 256 s
• możliwość wyłączenia sygnalizacji dźwiękowej oraz automatycznego wyłączania przy starcie miernika
• optycznie izolowany port transmisji danych na tylnej ściance
• komunikaty autodiagnostyki przy starcie: rE-O przy porządkowaniu parametrów wewnętrznych i C_Er przy odchyleniu zakresów od specyfikacji

Wyświetlacz i zasilanie

• podwójny wyświetlacz LCD: 9999 wskazań dla napięcia, częstotliwości i przewodności oraz 6000 wskazań dla pozostałych funkcji
• bargraf analogowy: 41 segmentów, odświeżanie do 60 razy na sekundę, w trybie rejestracji zamieniany na wskaźnik wahadłowy
• odświeżanie odczytu: 5 razy na sekundę w pracy normalnej
• pomiar wartości skutecznej: True RMS dla AC oraz AC+DC
• współczynnik szczytu: 2:1 przy pełnej skali i 4:1 przy połowie skali
• zasilanie: 1 bateria 9 V, pobór typowo 5 mA
• sygnalizacja rozładowania baterii: poniżej ok. 7 V
• automatyczne wyłączanie po ok. 30 minutach, wstrzymywane w trakcie pomiaru

Dane ogólne

• kategoria pomiarowa: CAT IV 1000 V dla napięcia przemiennego i stałego, na wszystkich gniazdach, izolacja podwójna
• odporność na przepięcia: 12 kV udarem 1,2/50 µs
• zabezpieczenie wejść prądowych: bezpiecznik 0,44 A / 1000 V dla gniazda µA i mA oraz 11 A / 1000 V dla gniazda 10 A, oba o wymiarach 10 × 38 mm
• zabezpieczenie wejść napięciowych: 1100 V, pozostałe funkcje 1000 V
• temperatura pracy: 0 do 45°C, wilgotność do 80% do 31°C
• wysokość pracy: do 2000 m n.p.m., stopień zanieczyszczenia 2
• wymiary z kaburą: 208 × 103 × 64,5 mm, masa z kaburą 635 g
• zgodność: IEC/UL/EN 61010-1 Ed. 3.1, 61010-2-033 Ed. 2.0 i 61010-031 Ed. 2.0, dyrektywy LVD, EMC i RoHS 2

W zestawie

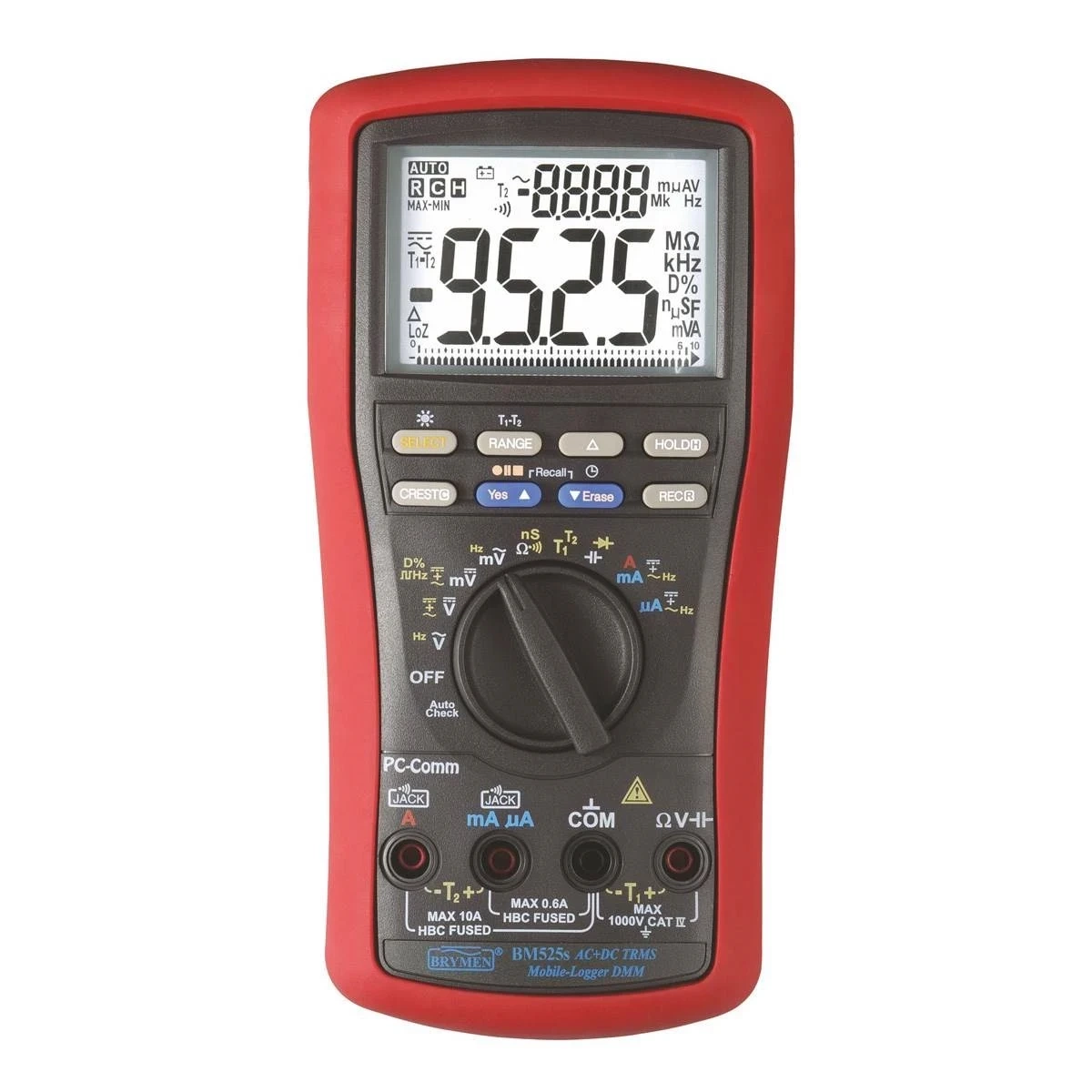

• multimetr Brymen BM525s (BM-525S)
• para przewodów pomiarowych z sondami
• sonda termoparowa typu K z wtykami bananowymi BKP60
• bateria 9 V, zamontowana w mierniku
• instrukcja obsługi

Rejestracja w pamięci miernika: sesje, odstęp próbkowania i czas trwania zapisu

Rejestrator w BM525s działa niezależnie od komputera. Sesję uruchamia się przyciskiem, a miernik zapisuje kolejne odczyty w wybranym odstępie i pokazuje przed startem, ile miejsca zostało w pamięci. Zapis jest wielosesyjny: kolejne pomiary trafiają na osobne strony, do 999 stron, bez kasowania wcześniejszych. Kasowanie całej pamięci jest osobną, świadomą decyzją przy starcie nowej sesji.

Czas trwania zapisu wynika z prostego rachunku: pojemność podzielona przez częstotliwość próbkowania. Przy 43 500 punktach i odstępie 1 s pamięć wystarcza na około dwanaście godzin, przy odstępie 10 s na ponad pięć dni, a przy najdłuższym odstępie 600 s na wiele miesięcy. W przeciwną stronę: najkrótszy odstęp 0,05 s daje dwadzieścia próbek na sekundę, ale zapełnia pamięć w kilkadziesiąt minut. Część funkcji ma własne ograniczenia, bo sam pomiar trwa dłużej: pojemność i pomiar dwukanałowy temperatury nie zejdą poniżej 2 s.

Przy długich sesjach liczy się też zasilanie. Gdy odstęp wynosi 30 s lub więcej, miernik przechodzi między pomiarami w tryb obniżonego poboru mocy, wyświetlając już tylko wskaźnik pracy. Rejestracja zatrzymuje się natomiast samoczynnie po wykryciu rozładowanej baterii, żeby nie zapisać danych obarczonych błędem, a symbol baterii pozostaje przy ostatnim wyniku jako przypomnienie o przyczynie. Przed wielogodzinnym zapisem producent zaleca po prostu założenie nowej baterii.

Najczęstsze pytania o Brymen BM525s

Czy do rejestracji potrzebny jest komputer?

Nie. Miernik zapisuje dane we własnej pamięci i pozwala je przejrzeć na miejscu: przyciskami strzałek przewija się kolejne odczyty, a ich numery i numery sesji wyświetla po przełączeniu widoku. Komputer przydaje się dopiero wtedy, gdy dane mają trafić do arkusza albo raportu, i wymaga interfejsu optycznego podłączanego do portu na tylnej ściance.

Ile potrwa jedna sesja zapisu?

Zależy od wybranego odstępu próbkowania i trybu wyświetlania. Przy odczycie dwupolowym pamięć mieści 43 500 punktów, przy jednopolowym dwa razy tyle. Odstęp 1 s daje więc około dwunastu godzin ciągłego zapisu, a odstęp 60 s ponad miesiąc. Warto ustawić odstęp tuż przed startem, ponieważ zmiana funkcji pomiarowej przywraca wartość domyślną.

Dlaczego podczas rejestracji nie działa ostrzeżenie o gniazdach?

Ostrzeżenie Beep-Jack jest w trybie rejestracji wyłączane celowo, żeby sygnał dźwiękowy nie towarzyszył każdemu zapisowi w długiej sesji. Oznacza to jednak, że przy uruchamianiu rejestracji trzeba samodzielnie sprawdzić, czy przewody tkwią we właściwych gniazdach. Pomyłka przy pomiarze napięcia z sondą w gnieździe prądowym nie zostanie wtedy zasygnalizowana.

Czym BM525s różni się od modelu bez rejestratora?

Model pokrewny z tej samej rodziny nie ma zapisu do pamięci, ale dokłada trzy rzeczy: odczyt poziomu w dBm, bezdotykowy detektor pola elektrycznego oraz obliczanie wartości średniej przy rejestracji wartości skrajnych. Pozostałe funkcje, dokładności, kategoria pomiarowa i obudowa są wspólne. Wybór sprowadza się do pytania, czy pomiary mają być dokumentowane w czasie, czy raczej wykonywane doraźnie w terenie.

Na czym polega tryb AutoCheck?

Miernik obserwuje, co pojawiło się na sondach, i sam wybiera funkcję: przy braku napięcia pokazuje rezystancję, a po wykryciu napięcia powyżej 1,5 V stałego albo 3 V przemiennego przechodzi na pomiar napięcia. Wynika z tego funkcja ostrzegawcza: nagły odczyt napięcia podczas pomiaru rezystancji oznacza, że badany element wciąż jest zasilany. Tryb pracuje z obniżoną impedancją, więc w obwodach o małej wydajności prądowej lepiej wybrać funkcję napięciową przełącznikiem.

Czym miernik profesjonalny różni się od sprzętu hobbystycznego?

Decyduje kategoria pomiarowa, odporność na przepięcia i zabezpieczenie wejść. BM525s ma kategorię CAT IV 1000 V na wszystkich gniazdach, nie tylko napięciowych, i wytrzymuje udar 12 kV, co obejmuje pomiary przed głównym zabezpieczeniem instalacji. Oba tory prądowe chronią bezpieczniki o napięciu znamionowym 1000 V i wysokiej zdolności wyłączania, a przy pomiarach trójfazowych za napięcie robocze bezpiecznika należy przyjmować napięcie międzyfazowe. Dokładność jest deklarowana na okres roku od wzorcowania.
