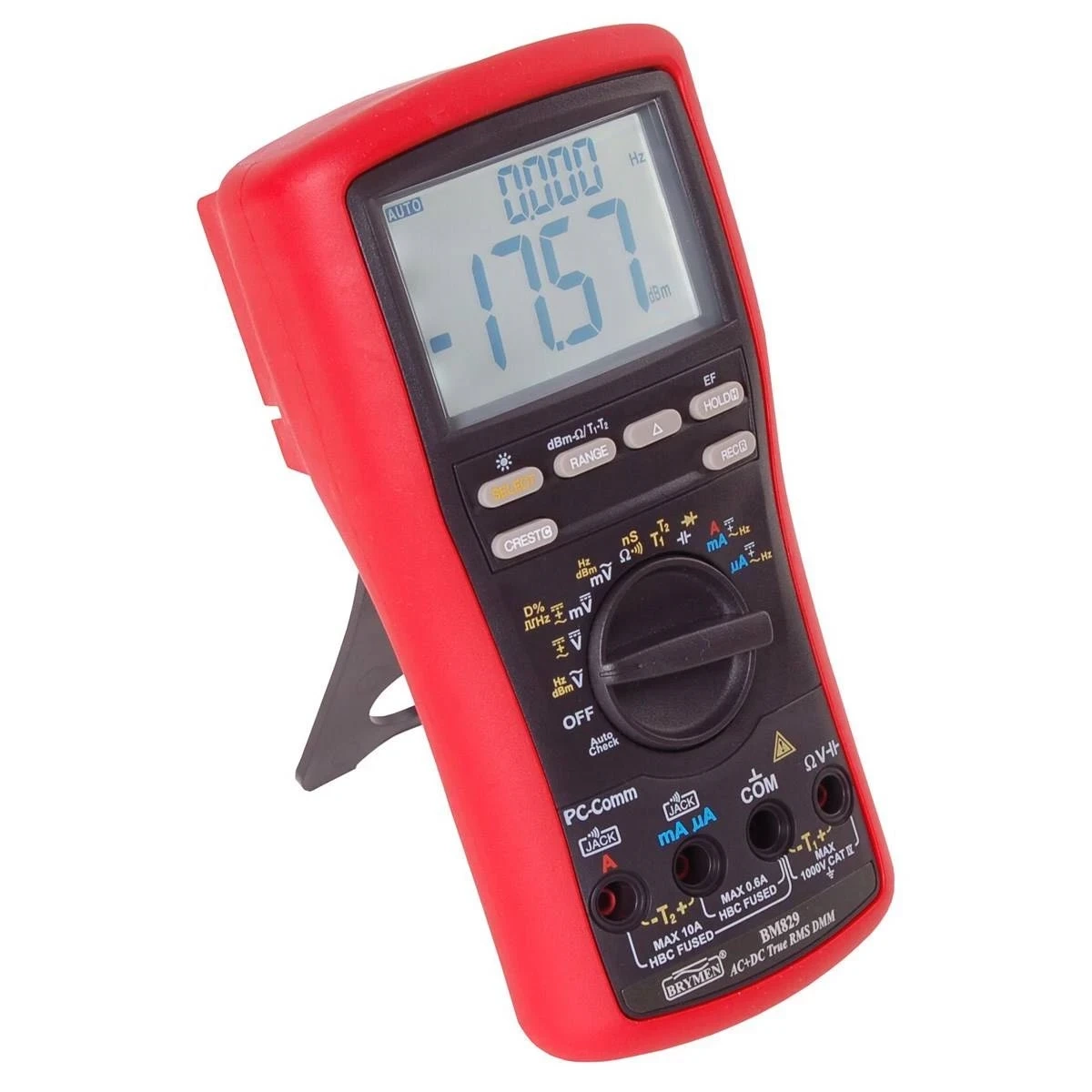

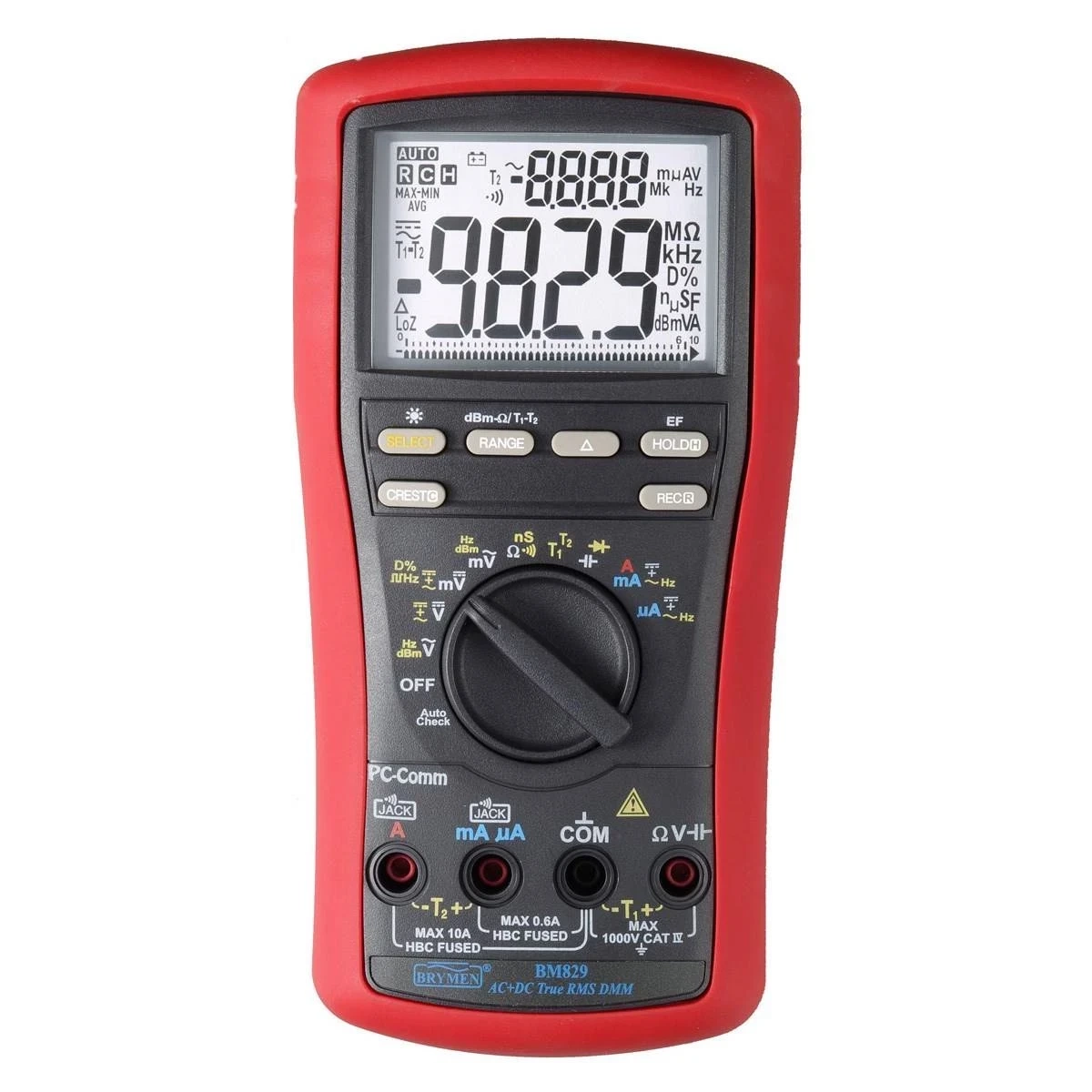

Miernik uniwersalny CAT IV 1000 V z automatycznym doborem funkcji i szybką rejestracją

BM829s ma najwyższą kategorię pomiarową dostępną w przyrządach ręcznych, CAT IV 1000 V, i wytrzymuje udar 12 kV, co obejmuje pomiary przed głównym zabezpieczeniem instalacji budynku. Wartość skuteczną wyznacza metodą True RMS osobno dla składowej przemiennej i dla sumy składowej stałej i przemiennej, a rozdzielczość odczytu wynosi 9999 wskazań dla napięcia, częstotliwości i przewodności.

Tryb AutoCheck sam rozpoznaje, czy na sondach jest napięcie stałe, przemienne czy rezystancja, i przy okazji ostrzega, gdy badany element okaże się pod napięciem. Rejestracja wartości skrajnych pracuje w trybie przyspieszonym, z 20 pomiarami na sekundę, a tryb CREST sięga impulsów trwających od 1 ms. Model obejmuje też funkcje spoza typowego zestawu: pomiar temperatury dwoma kanałami z odczytem sumy i różnicy, poziom sygnału w dBm, przewodność w nanosimensach, pojemność do 25 mF oraz bezdotykowy detektor pola elektrycznego. Producent zaleca roczny odstęp między wzorcowaniami.

Zastosowania

• pomiary w punktach instalacji objętych kategorią CAT IV, przed głównym zabezpieczeniem budynku
• rozróżnianie żyły pod napięciem od przewodu rozwartego w instalacji elektrycznej
• szybkie pomiary kontrolne bez ustawiania funkcji przełącznikiem
• rejestrowanie skoków napięcia i prądu trwających setki milisekund
• uchwycenie impulsów prądu i napięcia trwających od 1 ms w trybie CREST
• pomiar sumy składowej stałej i przemiennej w jednym odczycie
• pomiar temperatury w dwóch punktach jednocześnie, z odczytem różnicy między nimi
• pomiar rezystancji upływu rzędu gigaomów przez odczyt przewodności
• pomiary poziomu sygnału w torach akustycznych i telekomunikacyjnych w dBm
• wyszukiwanie przewodów pod napięciem i przerw w okablowaniu detektorem pola
• pomiar częstotliwości i wypełnienia sygnałów cyfrowych do 1 MHz

Specyfikacja techniczna

Napięcie

• zakresy DCV: 60,00 mV, 600,0 mV, 9,999 V, 99,99 V i 999,9 V
• dokładność DCV: 0,06% + 2 cyfry na zakresie 600 mV i 0,08% + 2 cyfry na zakresach woltowych
• dokładność ACV przy 50/60 Hz: 0,5% + 3 cyfry
• dokładność ACV w paśmie 40 Hz do 500 Hz: 0,8% + 4 cyfry na zakresach milowoltowych i 1,0% + 4 cyfry na zakresach 9,999 V i 99,99 V
• pomiar sumy składowych DC+AC: dokładność 0,7% + 6 cyfr przy 50/60 Hz
• pasmo pomiarowe: do 20 kHz na zakresach milowoltowych i 99,99 V
• tryb AutoCheck: dokładność 0,5% + 3 cyfry dla napięcia stałego i 1,0% + 4 cyfry dla przemiennego, progi rozpoznania 1,5 V i 3 V
• impedancja wejściowa: 10 MΩ, 50 pF, a w trybie AutoCheck od ok. 3 kΩ rosnąca do ok. 460 kΩ przy 1000 V

Prąd

• zakresy: 600,0 µA, 6000 µA, 60,00 mA, 600,0 mA, 6,000 A i 10,00 A
• dokładność DCA: 0,2% + 4 cyfry na wszystkich zakresach
• dokładność ACA przy 50/60 Hz: 0,6% + 3 cyfry na zakresach mikroamperowych, 1,0% + 3 cyfry na miliamperowych i 0,8% + 6 cyfr na amperowych
• równoczesny odczyt częstotliwości mierzonego prądu
• spadek napięcia na wejściu: 0,08 mV/µA, 2,1 mV/mA oraz 0,02 V/A
• obciążalność wejścia 10 A: praca ciągła do 10 A, powyżej do 20 A przez maksymalnie 30 s z pięciominutową przerwą
• ostrzeżenie Beep-Jack o niewłaściwym podłączeniu sond do gniazd prądowych

Rezystancja, przewodność, dioda i pojemność

• zakresy rezystancji: 600,0 Ω, 6 kΩ, 60 kΩ i 600 kΩ z dokładnością 0,1% + 3 cyfry, 6 MΩ z dokładnością 0,4% + 3 cyfry oraz 60 MΩ z dokładnością 1,5% + 5 cyfr
• przewodność: zakres 99,99 nS z dokładnością 0,8% + 10 cyfr, co odpowiada rezystancjom rzędu gigaomów
• napięcie rozwarcia przy pomiarze rezystancji: poniżej 1,2 V
• test ciągłości: próg zadziałania 20 do 300 Ω, czas reakcji poniżej 100 µs
• test diod: zakres 2,000 V, dokładność 1,0% + 1 cyfra, prąd testowy 0,4 mA, napięcie rozwarcia poniżej 3,5 V
• zakresy pojemności: 60 nF, 600 nF, 6 µF, 60 µF, 600 µF, 6 mF i 25 mF
• dokładność pomiaru pojemności: 0,8% + 3 cyfry na dwóch najniższych zakresach

Częstotliwość, dBm i temperatura

• pomiar częstotliwości sieciowej: 15 Hz do 50 kHz na zakresach milowoltowych, do 10 kHz na woltowych i do 3 kHz na prądowych
• pomiar częstotliwości sygnałów logicznych: 5 Hz do 1 MHz, czułość 2,5 V wartości szczytowej
• dokładność pomiaru częstotliwości: 0,04% + 4 cyfry
• pomiar wypełnienia: 0,00% do 100,0% dla sygnałów 5 Hz do 10 kHz
• poziom w dBm z impedancją odniesienia wybieraną z 20 wartości, od 4 Ω do 1200 Ω
• zakres pomiaru temperatury sondą typu K: -50 do 1000°C oraz -58 do 1832°F, dokładność 0,3% + 2°C
• tryby odczytu temperatury: T1, T2, T1 oraz T2 jednocześnie i różnica T1-T2

Detekcja pola elektrycznego

• antena umieszczona w górnej części obudowy
• wskazanie 5-stopniowym bargrafem i tonem o zmiennej częstości
• progi wskazań: 20 V dla jednego segmentu, 110 V dla trzech i 440 V dla pięciu
• częstotliwość wykrywanego pola: 50/60 Hz
• detekcja stykowa czerwoną sondą do dokładniejszego wskazania żyły pod napięciem

Funkcje pomocnicze

• rejestracja MAX, MIN, różnicy MAX-MIN oraz AVG z tempem przyspieszonym do 20 pomiarów na sekundę
• tryb CREST: rejestracja wartości szczytowych o czasie trwania od 1 ms, z odczytem MAX, MIN i wartości międzyszczytowej
• tryb AutoCheck z blokadą wybranego zakresu i funkcji
• zerowanie względne, obejmujące także odczyty z rejestracji
• zatrzymanie wskazania HOLD
• wybór zakresu automatyczny lub ręczny, poza pomiarem częstotliwości
• podświetlenie wyświetlacza, gaszone samoczynnie po 256 s
• możliwość wyłączenia sygnalizacji dźwiękowej oraz automatycznego wyłączania przy starcie miernika
• optycznie izolowany port transmisji danych na tylnej ściance, wymagający interfejsu producenta
• komunikaty autodiagnostyki przy starcie: rE-O przy porządkowaniu parametrów wewnętrznych i C_Er przy odchyleniu zakresów od specyfikacji

Wyświetlacz i zasilanie

• podwójny wyświetlacz LCD: 9999 wskazań dla napięcia, częstotliwości i przewodności oraz 6000 wskazań dla pozostałych funkcji
• bargraf analogowy: 41 segmentów, odświeżanie do 60 razy na sekundę
• odświeżanie odczytu: 5 razy na sekundę w pracy normalnej
• pomiar wartości skutecznej: True RMS dla AC oraz AC+DC
• współczynnik szczytu: 2:1 przy pełnej skali i 4:1 przy połowie skali
• zasilanie: 1 bateria 9 V, pobór typowo 5 mA
• sygnalizacja rozładowania baterii: poniżej ok. 7 V
• automatyczne wyłączanie po ok. 30 minutach, wstrzymywane w trakcie pomiaru

Dane ogólne

• kategoria pomiarowa: CAT IV 1000 V dla napięcia przemiennego i stałego, na wszystkich gniazdach, izolacja podwójna
• odporność na przepięcia: 12 kV udarem 1,2/50 µs
• zabezpieczenie wejść prądowych: bezpiecznik 0,44 A / 1000 V dla gniazda µA i mA oraz 11 A / 1000 V dla gniazda 10 A, oba o wymiarach 10 × 38 mm
• zabezpieczenie wejść napięciowych: 1100 V, pozostałe funkcje 1000 V
• temperatura pracy: 0 do 45°C, wilgotność do 80% do 31°C
• wysokość pracy: do 2000 m n.p.m., stopień zanieczyszczenia 2
• wymiary z kaburą: 208 × 103 × 64,5 mm, masa z kaburą 635 g
• zgodność: IEC/UL/EN 61010-1 Ed. 3.1, 61010-2-033 Ed. 2.0 i 61010-031 Ed. 2.0, dyrektywy LVD, EMC i RoHS 2

W zestawie

• multimetr Brymen BM829s (BM-829S)
• para przewodów pomiarowych z sondami
• sonda termoparowa typu K z wtykami bananowymi BKP60
• bateria 9 V, zamontowana w mierniku
• instrukcja obsługi

Szybkość próbkowania: co miernik zdąży zobaczyć

W pracy normalnej BM829s odświeża odczyt pięć razy na sekundę, czyli co 200 ms. Zjawisko trwające krócej po prostu nie trafi w okno pomiarowe: prąd rozruchowy, zapad napięcia przy załączeniu odbiornika albo przerywający styk mogą przejść niezauważone, mimo że przyrząd działa poprawnie. Nie jest to wada, lecz konsekwencja tego, że dokładny pomiar wymaga czasu na całkowanie sygnału.

Miernik ma na to dwa osobne narzędzia, przeznaczone do zjawisk o różnej długości. Rejestracja wartości skrajnych przełącza pomiar w tryb przyspieszony, z 20 odczytami na sekundę, i zapamiętuje wartość największą, najmniejszą, ich różnicę oraz średnią liczoną przez cały czas trwania sesji. Deklarowana dokładność obowiązuje dla zmian trwających powyżej 100 ms, z dodatkiem 10 cyfr. To narzędzie do obserwacji tego, co dzieje się przez minuty i godziny.

Tryb CREST działa na innej zasadzie: przechwytuje wartość chwilową impulsu trwającego zaledwie 1 ms, czyli dwustukrotnie krócej niż normalny cykl pomiarowy. Ceną jest dokładność, do której dochodzi wtedy 250 cyfr. Wybór między trybami sprowadza się do pytania o czas trwania zjawiska: rejestracja do śledzenia przebiegu w czasie, CREST do złapania pojedynczego szczytu.

Najczęstsze pytania o Brymen BM829s

Które funkcje mają 9999, a które 6000 wskazań?

Rozdzielczość 9999 wskazań obejmuje pomiar napięcia przemiennego i stałego, częstotliwości oraz przewodności. Pozostałe funkcje, czyli zakresy milowoltowe, prąd, rezystancja i pojemność, pracują z rozdzielczością 6000 wskazań. Podział wynika z konstrukcji torów pomiarowych i jest stały, bez możliwości przełączania.

Na czym polega tryb AutoCheck?

Miernik obserwuje, co pojawiło się na sondach, i sam wybiera funkcję: przy braku napięcia i rezystancji poniżej 60 MΩ pokazuje rezystancję wraz z sygnałem ciągłości, a po wykryciu napięcia powyżej 1,5 V stałego albo 3 V przemiennego przechodzi na pomiar napięcia. Wynika z tego funkcja ostrzegawcza: jeśli podczas pomiaru rezystancji pojawi się nagle odczyt napięcia, badany element wciąż jest zasilany. Przy powtarzalnych pomiarach wybrany zakres i funkcję można zablokować.

Kiedy nie należy używać trybu AutoCheck?

Tryb pracuje z obniżoną impedancją wejściową, zaczynającą się od około 3 kΩ, co skutecznie odprowadza napięcia szczątkowe, ale obciąża badany obwód. Producent podaje, że przy dotknięciu sond do obwodu 1000 V przemiennego prąd początkowy może sięgnąć 471 mA, zanim opadnie do kilku miliamperów. W obwodach o małej wydajności prądowej pomiar należy wykonać w zwykłej funkcji napięciowej, wybranej przełącznikiem, gdzie impedancja wynosi 10 MΩ.

Jak korzystać z bezdotykowego detektora napięcia?

Detektor uruchamia się przytrzymaniem przycisku przez sekundę, niezależnie od wybranej funkcji. Antena znajduje się w górnej części obudowy i wykrywa pole wokół przewodu pod napięciem, a natężenie pokazuje bargraf oraz częstość dźwięku. Dla dokładniejszego rozróżnienia żyły fazowej od ochronnej producent zaleca pomiar stykowy czerwoną sondą, przykładaną bezpośrednio do badanego przewodu.

Czy pomiar pojemności ma ograniczenia na najwyższych zakresach?

Tak, przy ręcznym wyborze zakresu. Producent nie specyfikuje pomiarów poniżej 50 µF na zakresie 600 µF, poniżej 0,54 mF na zakresie 6 mF oraz poniżej 5,4 mF na zakresie 25 mF. W praktyce oznacza to, że przy dużych zakresach warto zostawić dobór automatyczny, który sam zejdzie na zakres odpowiadający mierzonej pojemności.

Czym miernik profesjonalny różni się od sprzętu hobbystycznego?

Decyduje kategoria pomiarowa, odporność na przepięcia i zabezpieczenie wejść. BM829s ma kategorię CAT IV 1000 V na wszystkich gniazdach, nie tylko napięciowych, i wytrzymuje udar 12 kV, co obejmuje pomiary przed głównym zabezpieczeniem instalacji. Oba tory prądowe chronią bezpieczniki o napięciu znamionowym 1000 V i wysokiej zdolności wyłączania, a przy pomiarach trójfazowych za napięcie robocze bezpiecznika należy przyjmować napięcie międzyfazowe. Dokładność jest deklarowana na okres roku od wzorcowania.
