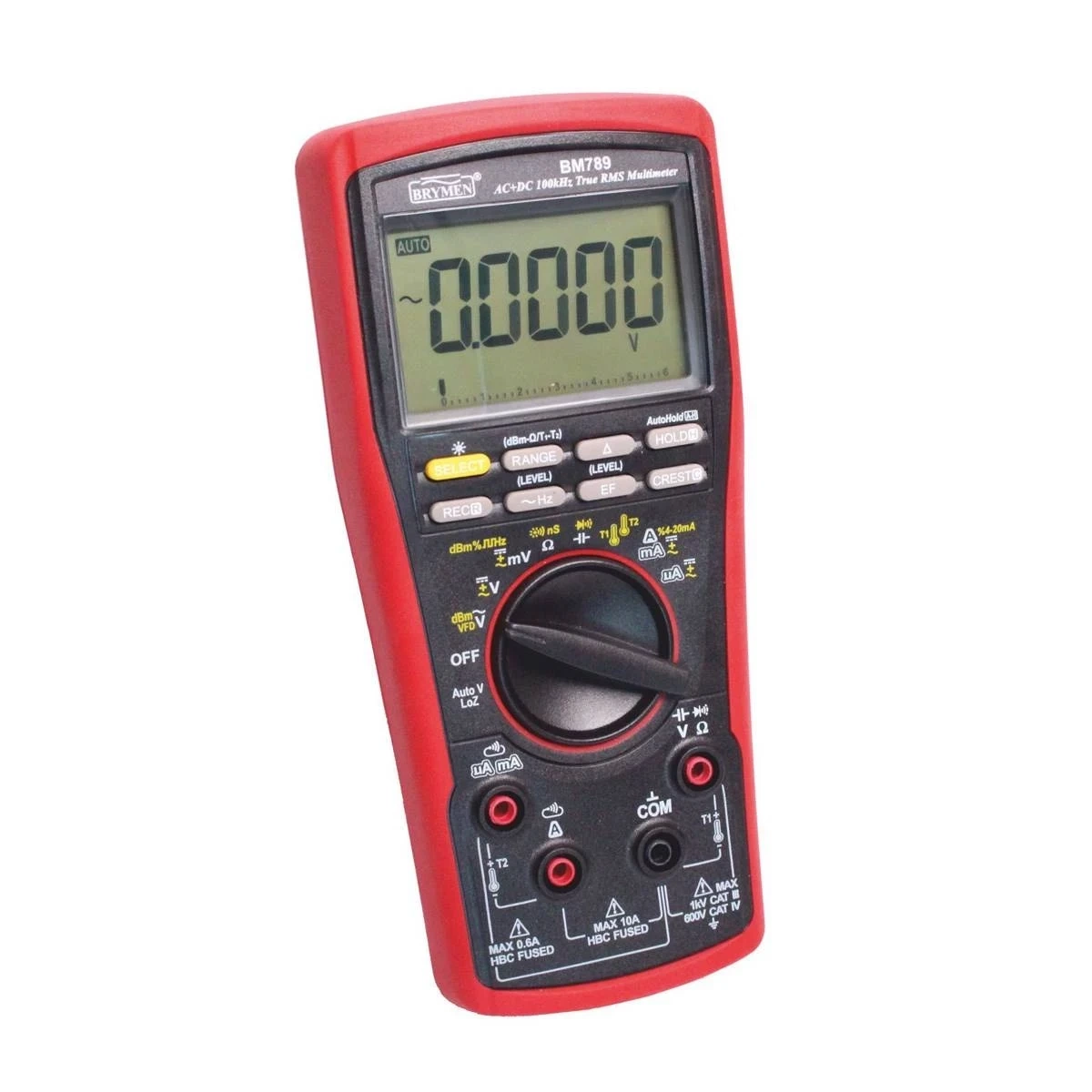

Miernik uniwersalny 60 000 wskazań do pomiarów rejestrujących i pracy w szerokim zakresie temperatur

BM789 mierzy napięcie stałe z dokładnością 0,03% + 2 cyfry na zakresach do 60 V, przy rozdzielczości 60 000 wskazań. Wartość skuteczną wyznacza metodą True RMS, osobno dla składowej przemiennej i dla sumy składowej stałej i przemiennej. Zakres temperatury pracy sięga od -20 do 55°C, czyli obejmuje zarówno nieogrzewane hale i pomiary zimą, jak i wnętrza szaf sterowniczych latem.

Model przewidziano do pomiarów, które trwają. Rejestracja MAX, MIN i średniej ma osobno określone tempo próbkowania i niepewność dla każdej funkcji, tryb CREST sięga impulsów trwających 0,25 ms, a AutoHold zatrzymuje ostatni stabilny odczyt po odjęciu sond. Uzupełnieniem są funkcje spoza typowego zestawu: temperatura dwoma kanałami od -200°C z odczytem różnicy, poziom sygnału w dBm, procentowy odczyt prądu pętli 4-20 mA, przewodność w nanosimensach, tryb AutoV z obniżoną impedancją oraz bezdotykowy detektor pola. Konstrukcja odpowiada wymaganiom przyrządu profesjonalnego: kategoria pomiarowa CAT III 1000 V i CAT IV 600 V, odporność na udar 8 kV i zalecany roczny odstęp między wzorcowaniami.

Zastosowania

• wielogodzinna obserwacja napięcia lub prądu z zapisem wartości skrajnych i średniej
• pomiary w nieogrzewanych halach, na zewnątrz oraz we wnętrzach nagrzanych szaf sterowniczych
• pomiary wymagające rozdzielczości niedostępnej w zwykłym multimetrze
• diagnostyka instalacji elektrycznych do 1000 V oraz urządzeń przemysłowych
• rozróżnianie żyły pod napięciem od przewodu rozwartego w instalacji
• uruchamianie i serwis pętli prądowych 4-20 mA w automatyce przemysłowej
• pomiar temperatury w dwóch punktach jednocześnie, z odczytem różnicy między nimi
• pomiary temperatur ujemnych w chłodnictwie i technice niskich temperatur
• pomiar rezystancji upływu rzędu gigaomów przez odczyt przewodności
• uchwycenie impulsów prądu i napięcia trwających od 0,25 ms w trybie CREST
• pomiary poziomu sygnału w torach akustycznych i telekomunikacyjnych w dBm

Specyfikacja techniczna

Napięcie

• zakresy DCV: 600,00 mV, 6,0000 V, 60,000 V, 600,00 V i 1000,0 V
• dokładność DCV: 0,03% + 2 cyfry do zakresu 60 V, 0,05% + 5 cyfr na zakresie 600 V i 0,15% + 5 cyfr na zakresie 1000 V
• dokładność ACV przy 50/60 Hz: 0,5% + 30 cyfr, w paśmie 40 Hz do 1 kHz 0,9% + 30 cyfr
• pasmo ACV: do 100 kHz na zakresach 600 mV, 6 V i 60 V, węższe na zakresach wyższych
• pomiar sumy składowych AC+DC: dokładność 0,7% + 40 cyfr przy 50/60 Hz
• funkcja VFD z filtrem: zakresy 600,00 V i 1000,0 V, dokładność 4% + 50 cyfr w paśmie 10 do 200 Hz
• tryb AutoV: dokładność 0,5% + 30 cyfr dla napięcia stałego i 1,0% + 40 cyfr dla przemiennego, próg zadziałania 1 V
• impedancja wejściowa: 10 MΩ, 75 pF, a w trybie AutoV od ok. 2,1 kΩ rosnąca do ok. 670 kΩ przy 1000 V
• poziom w dBm z impedancją odniesienia wybieraną z 20 wartości, od 4 Ω do 1200 Ω

Prąd

• zakresy: 600,00 µA, 6000,0 µA, 60,000 mA, 600,00 mA, 6,0000 A i 10,000 A
• dokładność DCA: 0,075% + 20 cyfr na zakresach mikroamperowych i 60 mA, 0,15% + 20 cyfr na zakresie 600 mA oraz 0,3% + 20 cyfr na zakresie 6 A
• dokładność ACA w paśmie 40 Hz do 3 kHz: 0,9% + 20 cyfr na zakresach mikroamperowych i miliamperowych oraz 1,0% + 30 cyfr na amperowych
• dokładność AC+DC A: 1,0% + 30 cyfr na zakresach mikroamperowych i 1,2% + 40 cyfr na miliamperowych
• procentowy odczyt prądu pętli 4-20 mA: 4 mA odpowiada 0%, 20 mA odpowiada 100%, rozdzielczość 0,01%
• spadek napięcia na wejściu: 0,2 mV/µA, 2,0 mV/mA oraz 30 mV/A
• obciążalność wejścia 10 A: praca ciągła do temperatury otoczenia 40°C, w przedziale 40 do 55°C poniżej 3 minut pracy na każde 15 minut przerwy, a powyżej 10 A do 20 A przez mniej niż 30 s
• ostrzeżenie Beep-Jack o niewłaściwym podłączeniu sond do gniazd prądowych

Rezystancja, przewodność, dioda i pojemność

• zakresy rezystancji: 600,00 Ω, 6 kΩ, 60 kΩ, 600 kΩ, 6 MΩ i 60 MΩ
• dokładność rezystancji: 0,085% + 10 cyfr na zakresie 600 Ω, 0,085% + 4 cyfry na zakresach 6 kΩ i 60 kΩ oraz 0,15% + 4 cyfry na zakresie 600 kΩ
• przewodność: zakres 99,99 nS z dokładnością 1,0% + 10 cyfr, co odpowiada rezystancjom rzędu gigaomów
• napięcie rozwarcia przy pomiarze rezystancji: poniżej 1,3 V
• test ciągłości BeepLit: próg zadziałania 20 do 250 Ω, czas reakcji poniżej 100 µs
• test diod BeepLit: zakres 3,0000 V, prąd testowy 0,35 mA, napięcie rozwarcia poniżej 3,1 V
• sygnalizacja poprawnego spadku napięcia: krótki dźwięk poniżej 0,850 V, sygnał ciągły poniżej 0,100 V
• zakresy pojemności: 10 nF, 100 nF, 1000 nF, 10 µF, 1000 µF i 10 mF
• dokładność pomiaru pojemności: 1,0% + 2 cyfry na zakresach od 100 nF do 1000 nF

Częstotliwość i temperatura

• pomiar częstotliwości sygnałów logicznych: 5 Hz do 1 MHz, dokładność 0,002% + 4 cyfry, czułość powyżej 3 V wartości szczytowej
• pomiar wypełnienia: 0,10% do 99,99% dla sygnałów 5 Hz do 1 kHz, węziej przy wyższych częstotliwościach
• pomiar częstotliwości sieciowej: 10 Hz do 50 kHz na zakresach 6 V i 60 V, do 30 kHz na zakresie 600 V oraz do 5 kHz na zakresach prądowych
• cztery poziomy wyzwalania do wyboru, dobierane automatycznie do zakresu
• zakres pomiaru temperatury sondą typu K: -200,0 do 1090°C oraz -328,0 do 1994°F, dokładność 1,0% + 1,0°C
• tryby odczytu temperatury: T1, T2 oraz różnica T1-T2, z możliwością zablokowania jednostki °C albo °F przy starcie

Detekcja pola elektrycznego

• dwie czułości do wyboru: EF-H i EF-L
• zakres wskazań EF-H: od 25 V do 350 V, zakres EF-L: od 60 V do 600 V
• wskazanie 5-stopniowym bargrafem i tonem o zmiennej częstości
• antena umieszczona w prawym górnym narożniku obudowy
• detekcja stykowa jedną sondą przez gniazdo COM

Funkcje pomocnicze

• rejestracja MAX, MIN i AVG z tempem próbkowania i niepewnością określonymi osobno dla każdej funkcji
• tryb CREST: rejestracja wartości szczytowych o czasie trwania od 0,25 ms, w rozdzielczości 6000 wskazań
• AutoHold Real-Read: zatrzymanie ostatniego stabilnego odczytu po odjęciu sond, z podglądem wskazań w czasie rzeczywistym w trakcie pomiaru
• zerowanie względne oraz zatrzymanie wskazania HOLD
• wybór zakresu automatyczny lub ręczny, poza trybem AutoV oraz pomiarem dBm, pojemności i częstotliwości
• podświetlenie wyświetlacza, gaszone samoczynnie po ok. 16 minutach
• możliwość wyłączenia sygnalizacji dźwiękowej oraz automatycznego wyłączania przy starcie miernika
• możliwość zasilania z zewnętrznego źródła 5 V przez złącze USB-C, po zastosowaniu przystawki producenta

Wyświetlacz i zasilanie

• wyświetlacz LCD 60 000 wskazań (4 5/6 cyfry) z podświetleniem
• bargraf analogowy: 31 segmentów, odświeżanie do 50 razy na sekundę
• odświeżanie odczytu cyfrowego: 5 razy na sekundę
• pomiar wartości skutecznej: True RMS dla AC oraz AC+DC
• współczynnik szczytu: 1,6:1 przy pełnej skali i 3,2:1 przy połowie skali
• zasilanie: 3 baterie AAA (IEC R03) 1,5 V, pobór typowo 10 mA w funkcjach przemiennych i 8 mA w pozostałych
• sygnalizacja rozładowania baterii: poniżej ok. 3,7 V
• automatyczne wyłączanie po ok. 15 minutach bezczynności

Dane ogólne

• kategoria pomiarowa: CAT III 1000 V i CAT IV 600 V dla napięcia przemiennego i stałego, izolacja podwójna
• odporność na przepięcia: 8 kV udarem 1,2/50 µs
• zabezpieczenie wejść prądowych: bezpiecznik 0,4 A / 1000 V o wymiarach 6 × 32 mm dla gniazda µA i mA oraz 11 A / 1000 V o wymiarach 10 × 38 mm dla gniazda 10 A
• zabezpieczenie wejść napięciowych: 1100 V, pozostałe funkcje 1000 V
• temperatura pracy: -20 do 55°C, wilgotność do 80% do 31°C
• wysokość pracy: do 2000 m n.p.m., stopień zanieczyszczenia 2
• wymiary: 193 × 89 × 51 mm, masa 420 g
• zgodność: IEC/UL/EN/BSEN 61010-1 Ed. 3.1, 61010-2-033 Ed. 3.0 i 61010-031 Ed. 2.0, dyrektywy LVD, EMC i RoHS 2

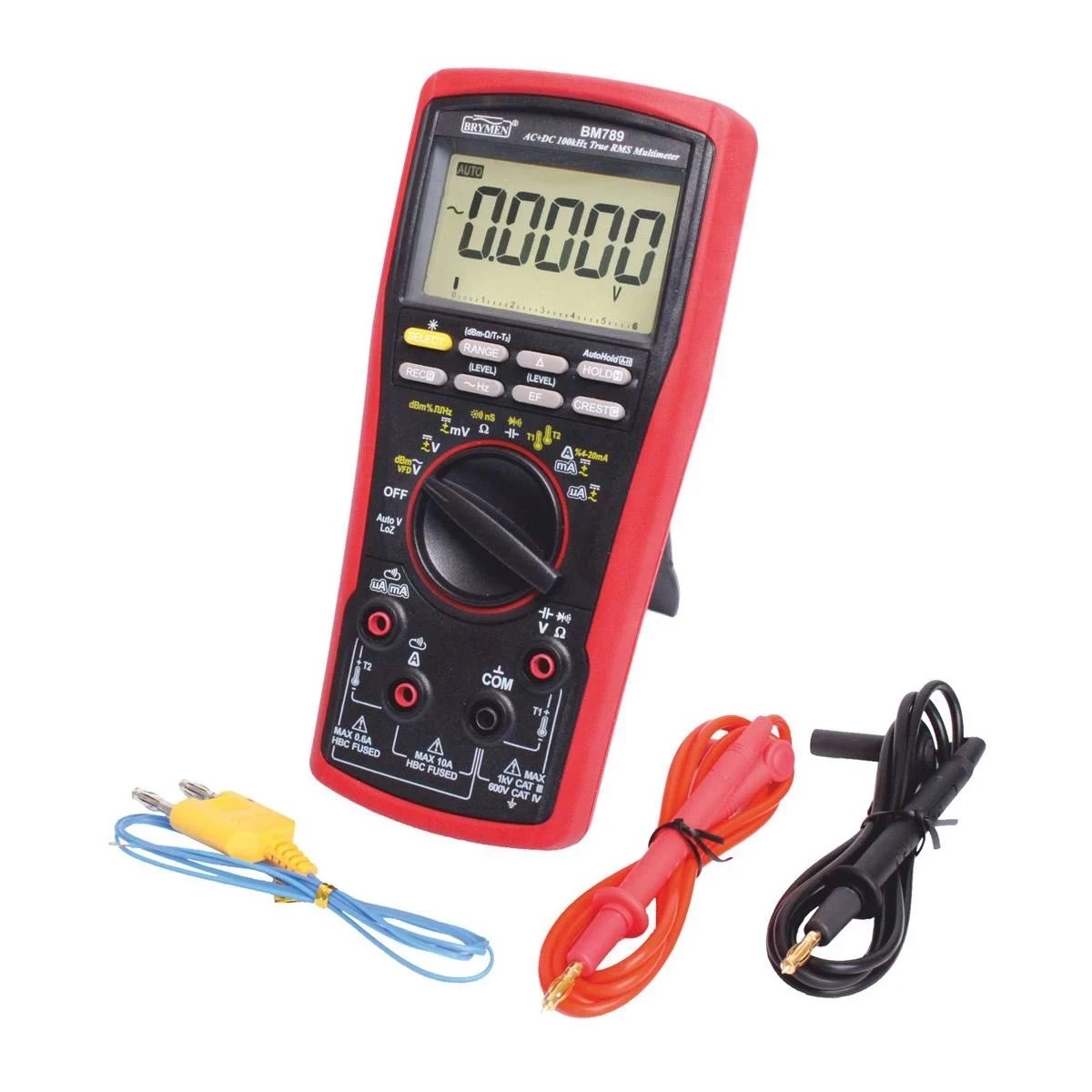

W zestawie

• multimetr Brymen BM789 (BM-789)
• para przewodów pomiarowych z sondami
• sonda termoparowa typu K z wtykami bananowymi Bkp60, jedna sztuka
• instrukcja obsługi

Rejestracja MAX, MIN i AVG: tempo próbkowania zależy od funkcji

Rejestracja wartości skrajnych bywa opisywana jednym parametrem, choć w rzeczywistości działa inaczej w każdej funkcji pomiarowej. Wynika to z fizyki: pomiar napięcia stałego wymaga krótszego czasu całkowania niż pomiar wartości skutecznej przebiegu przemiennego, a wyznaczenie sumy składowej stałej i przemiennej trwa jeszcze dłużej. BM789 podaje te różnice wprost, zamiast uśredniać je do jednej liczby.

W funkcjach stałoprądowych rejestracja pracuje z tempem 10 pomiarów na sekundę, wychwytuje zmiany trwające od 300 ms, a do deklarowanej dokładności dochodzi 30 cyfr. W funkcjach przemiennych tempo wynosi 10 pomiarów na sekundę, minimalny czas trwania zjawiska 460 ms, a dodatek do niepewności 80 cyfr przy sygnale powyżej 15% zakresu. Pomiar sumy składowych jest najwolniejszy: jeden odczyt na sekundę i zjawiska trwające co najmniej 2 s. W funkcji VFD miernik próbkuje pięć razy na sekundę i wymaga 800 ms.

Praktyczny wniosek jest prosty: to, co miernik zapisze podczas kilkugodzinnej obserwacji, zależy od wybranej funkcji, a nie tylko od czasu trwania sesji. Podane wartości niepewności obowiązują przy zablokowanym zakresie, więc do długiego monitoringu warto wyłączyć dobór automatyczny. Do zjawisk krótszych niż setki milisekund służy osobny tryb CREST, sięgający 0,25 ms kosztem 100 cyfr dodatkowej niepewności.
