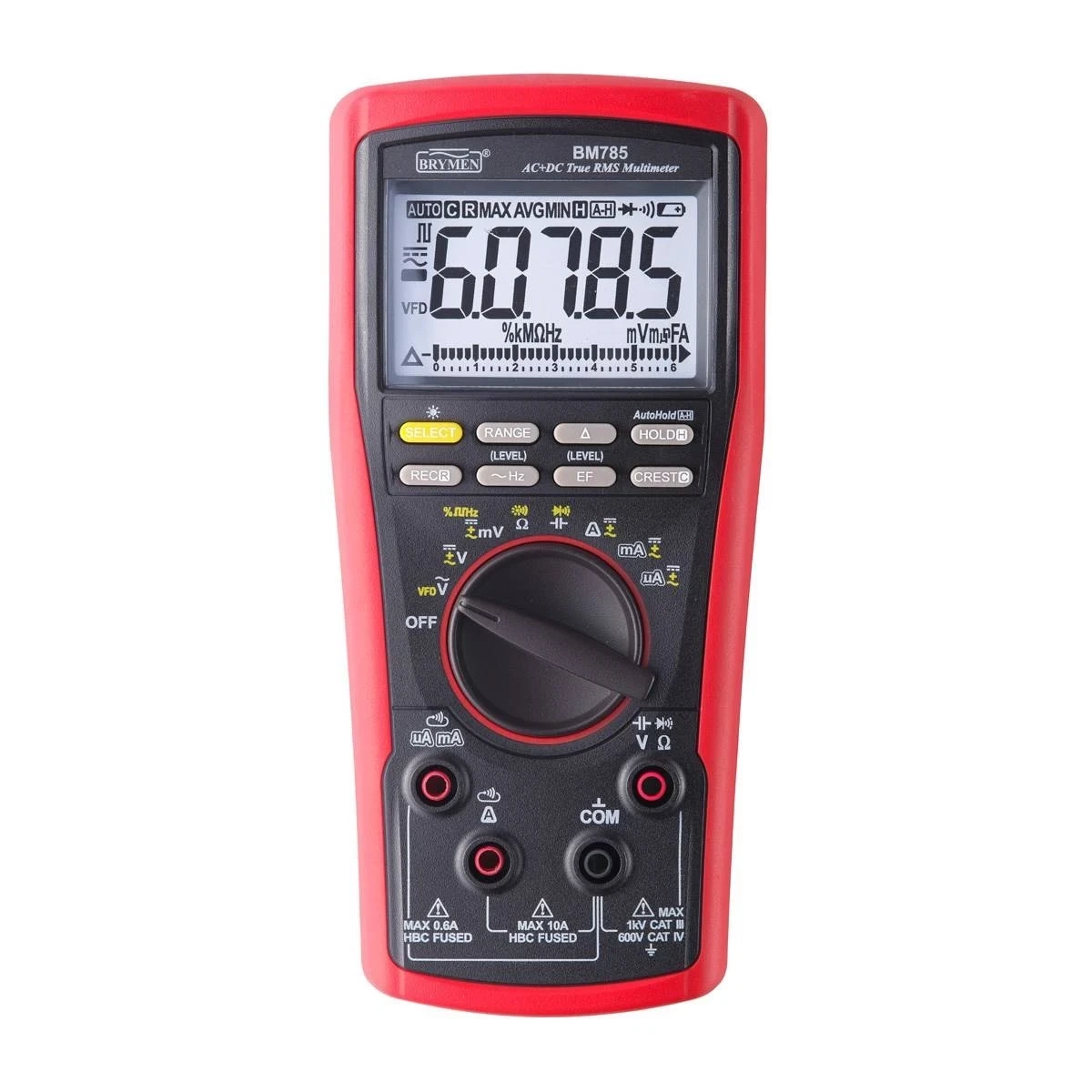

Miernik uniwersalny o dokładności 0,03% do pracy w terenie i w warsztacie

BM785 mierzy napięcie stałe z dokładnością 0,03% + 2 cyfry na zakresach do 60 V, przy rozdzielczości 60 000 wskazań i pięciu pomiarach na sekundę. Wartość skuteczną wyznacza metodą True RMS, osobno dla składowej przemiennej i dla sumy składowej stałej i przemiennej. Zakres temperatury pracy sięga od -20 do 55°C, więc obejmuje zarówno pomiary zimą i w nieogrzewanych halach, jak i wnętrza nagrzanych szaf sterowniczych.

Wyposażenie dobrano pod pracę bez trzeciej ręki. AutoHold sam zatrzymuje ostatni stabilny odczyt, żeby dało się go przeczytać po odjęciu sond, a sygnalizacja BeepLit łączy dźwięk z miganiem podświetlenia przy teście ciągłości i diod. Tryb CREST wychwytuje impulsy trwające zaledwie 0,25 ms, rejestracja zapisuje wartość największą, najmniejszą i średnią, a filtr VFD pozwala mierzyć napięcie i częstotliwość na wyjściu przemiennika. Uzupełnieniem jest bezdotykowy detektor pola elektrycznego o dwóch czułościach. Konstrukcja odpowiada wymaganiom przyrządu profesjonalnego: kategoria pomiarowa CAT III 1000 V i CAT IV 600 V, odporność na udar 8 kV i zalecany roczny odstęp między wzorcowaniami.

Zastosowania

• pomiary wymagające rozdzielczości niedostępnej w zwykłym multimetrze, na przykład obserwacji dryfu napięcia
• pomiary w miejscach, gdzie odczyt na wyświetlaczu jest niewidoczny w chwili dotknięcia sond
• pomiary w nieogrzewanych halach, na zewnątrz oraz we wnętrzach nagrzanych szaf sterowniczych
• diagnostyka instalacji elektrycznych do 1000 V oraz urządzeń przemysłowych
• pomiar napięcia i częstotliwości na wyjściu przemiennika częstotliwości
• pomiar sumy składowej stałej i przemiennej w jednym odczycie
• pomiar prądu obciążenia do 10 A oraz prądu sterowania w zakresach mikroamperowych
• uchwycenie impulsów prądu i napięcia trwających od 0,25 ms w trybie CREST
• wyszukiwanie przewodów pod napięciem i przerw w okablowaniu detektorem pola
• sprawdzanie kondensatorów silnikowych o pojemności do 10 mF
• pomiar częstotliwości i wypełnienia sygnałów cyfrowych do 1 MHz

Specyfikacja techniczna

Napięcie

• zakresy DCV: 600,00 mV, 6,0000 V, 60,000 V, 600,00 V i 1000,0 V
• dokładność DCV: 0,03% + 2 cyfry do zakresu 60 V, 0,05% + 5 cyfr na zakresie 600 V i 0,15% + 5 cyfr na zakresie 1000 V
• dokładność ACV przy 50/60 Hz: 0,5% + 30 cyfr, w paśmie 40 Hz do 1 kHz 1,2% + 30 cyfr
• pasmo ACV: do 7 kHz, z dokładnością 2,0% + 40 cyfr w paśmie 1 do 7 kHz
• pomiar sumy składowych AC+DC: dokładność 0,7% + 40 cyfr przy 50/60 Hz i 1,4% + 40 cyfr w paśmie 40 Hz do 1 kHz
• funkcja VFD z filtrem: zakresy 600,00 V i 1000,0 V, dokładność 4% + 50 cyfr w paśmie 10 do 200 Hz
• impedancja wejściowa: 10 MΩ, 75 pF
• wskazanie szczątkowe przy zwartych sondach: poniżej 50 cyfr

Prąd

• zakresy: 600,00 µA, 6000,0 µA, 60,000 mA, 600,00 mA, 6,0000 A i 10,000 A
• dokładność DCA: 0,075% + 20 cyfr na zakresach mikroamperowych i 60 mA, 0,15% + 20 cyfr na zakresie 600 mA oraz 0,3% + 20 cyfr na zakresie 6 A
• dokładność ACA w paśmie 40 Hz do 3 kHz: 0,9% + 20 cyfr na zakresach mikroamperowych i miliamperowych oraz 1,0% + 30 cyfr na amperowych
• dokładność AC+DC A: 1,0% + 30 cyfr na zakresach mikroamperowych i 1,2% + 40 cyfr na miliamperowych
• spadek napięcia na wejściu: 0,2 mV/µA, 2,0 mV/mA oraz 30 mV/A
• obciążalność wejścia 10 A: praca ciągła do temperatury otoczenia 40°C, w przedziale 40 do 55°C poniżej 3 minut pracy na każde 15 minut przerwy, a powyżej 10 A do 20 A przez mniej niż 30 s
• ostrzeżenie Beep-Jack o niewłaściwym podłączeniu sond do gniazd prądowych

Rezystancja, dioda i pojemność

• zakresy rezystancji: 600,00 Ω, 6 kΩ, 60 kΩ, 600 kΩ, 6 MΩ i 60 MΩ
• dokładność rezystancji: 0,085% + 10 cyfr na zakresie 600 Ω, 0,085% + 4 cyfry na zakresach 6 kΩ i 60 kΩ oraz 0,15% + 4 cyfry na zakresie 600 kΩ
• rozdzielczość na zakresie 600 Ω: 0,01 Ω
• napięcie rozwarcia przy pomiarze rezystancji: poniżej 1,3 V
• test ciągłości BeepLit: próg zadziałania 20 do 250 Ω, czas reakcji poniżej 100 µs
• test diod BeepLit: zakres 3,0000 V, prąd testowy 0,35 mA, napięcie rozwarcia poniżej 3,1 V
• sygnalizacja poprawnego spadku napięcia: krótki dźwięk poniżej 0,850 V, sygnał ciągły poniżej 0,100 V
• zakresy pojemności: 10 nF, 100 nF, 1000 nF, 10 µF, 1000 µF i 10 mF
• dokładność pomiaru pojemności: 1,0% + 2 cyfry na zakresach od 100 nF do 1000 nF

Częstotliwość i detekcja pola

• pomiar częstotliwości sygnałów logicznych: 5 Hz do 1 MHz, dokładność 0,002% + 4 cyfry, czułość powyżej 3 V wartości szczytowej
• pomiar wypełnienia: 0,10% do 99,99% dla sygnałów 5 Hz do 1 kHz, węziej przy wyższych częstotliwościach
• pomiar częstotliwości sieciowej: 10 Hz do 50 kHz na zakresach 6 V i 60 V, do 30 kHz na zakresie 600 V oraz do 5 kHz na zakresach prądowych
• cztery poziomy wyzwalania do wyboru, dobierane automatycznie do zakresu
• detekcja pola elektrycznego w dwóch czułościach: EF-H od 25 V i EF-L od 60 V
• antena umieszczona w prawym górnym narożniku obudowy, detekcja stykowa jedną sondą przez gniazdo COM

Funkcje pomocnicze

• AutoHold Real-Read: zatrzymanie ostatniego stabilnego odczytu po odjęciu sond, z podglądem wskazań w czasie rzeczywistym w trakcie pomiaru
• rejestracja MAX, MIN i AVG z tempem próbkowania i niepewnością określonymi osobno dla każdej funkcji
• tryb CREST: rejestracja wartości szczytowych o czasie trwania od 0,25 ms, w rozdzielczości 6000 wskazań
• zerowanie względne oraz zatrzymanie wskazania HOLD
• wybór zakresu automatyczny lub ręczny, poza pomiarem pojemności i częstotliwości
• podświetlenie wyświetlacza, gaszone samoczynnie po ok. 16 minutach
• możliwość wyłączenia sygnalizacji dźwiękowej oraz automatycznego wyłączania przy starcie miernika
• możliwość zasilania z zewnętrznego źródła 5 V przez złącze USB-C, po zastosowaniu przystawki producenta

Wyświetlacz i zasilanie

• wyświetlacz LCD 60 000 wskazań (4 5/6 cyfry) z podświetleniem
• bargraf analogowy: 31 segmentów, odświeżanie do 50 razy na sekundę
• odświeżanie odczytu cyfrowego: 5 razy na sekundę
• pomiar wartości skutecznej: True RMS dla AC oraz AC+DC
• współczynnik szczytu: 1,6:1 przy pełnej skali i 3,2:1 przy połowie skali
• zasilanie: 3 baterie AAA (IEC R03) 1,5 V, pobór typowo 10 mA w funkcjach przemiennych i 8 mA w pozostałych
• sygnalizacja rozładowania baterii: poniżej ok. 3,7 V
• automatyczne wyłączanie po ok. 15 minutach bezczynności

Dane ogólne

• kategoria pomiarowa: CAT III 1000 V i CAT IV 600 V dla napięcia przemiennego i stałego, izolacja podwójna
• odporność na przepięcia: 8 kV udarem 1,2/50 µs
• zabezpieczenie wejść prądowych: bezpiecznik 0,4 A / 1000 V o wymiarach 6 × 32 mm dla gniazda µA i mA oraz 11 A / 1000 V o wymiarach 10 × 38 mm dla gniazda 10 A
• zabezpieczenie wejść napięciowych: 1100 V, pozostałe funkcje 1000 V
• temperatura pracy: -20 do 55°C, wilgotność do 80% do 31°C
• wysokość pracy: do 2000 m n.p.m., stopień zanieczyszczenia 2
• wymiary: 193 × 89 × 51 mm, masa 420 g
• zgodność: IEC/UL/EN/BSEN 61010-1 Ed. 3.1, 61010-2-033 Ed. 3.0 i 61010-031 Ed. 2.0, dyrektywy LVD, EMC i RoHS 2

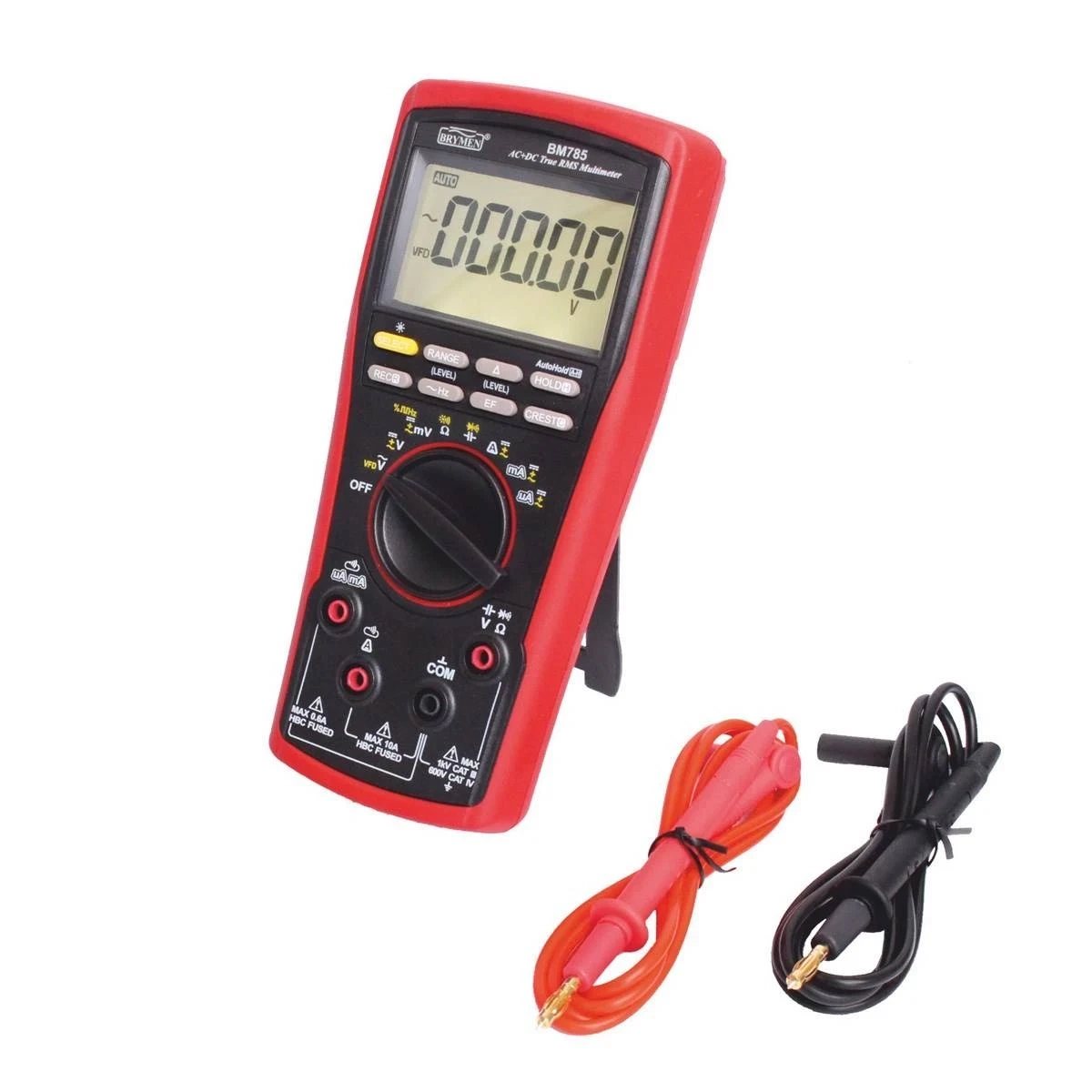

W zestawie

• multimetr Brymen BM785 (BM-785)
• para przewodów pomiarowych z sondami
• instrukcja obsługi

Rozdzielczość a dokładność: dwie różne rzeczy na jednej karcie katalogowej

Liczba wskazań i dokładność bywają mylone, choć opisują co innego. Rozdzielczość, czyli 60 000 wskazań, mówi, jak drobny przyrost potrafi pokazać wyświetlacz. Na zakresie 6 V ostatnia cyfra odpowiada 0,1 mV, a na zakresie 600 Ω rozdzielczość sięga 0,01 Ω. To parametr odczytu, nie zgodności z rzeczywistością.

Dokładność mówi natomiast, jak daleko od wartości prawdziwej może leżeć wskazanie. Dla BM785 na napięciu stałym wynosi ona 0,03% wartości odczytu plus 2 cyfry. Przy wskazaniu 10,0000 V daje to około 3 mV z pierwszego składnika i 0,2 mV z drugiego, czyli łącznie nieco ponad 3 mV. Miernik pokaże więc zmianę o 0,1 mV, ale nie zagwarantuje, że sama wartość jest prawdziwa co do 0,1 mV.

Obie liczby mają praktyczne zastosowanie, tylko inne. Wysoka rozdzielczość służy do porównywania i obserwacji zmian: dryfu, reakcji układu na regulację, różnicy między dwoma punktami. Dokładność decyduje o tym, czy zmierzoną wartość wolno traktować jako bezwzględną, na przykład przy sprawdzaniu, czy napięcie mieści się w tolerancji. Dlatego przy porównywaniu mierników warto patrzeć na oba parametry, a nie tylko na większą liczbę wskazań, i pamiętać, że dokładność obowiązuje przez rok od wzorcowania.

Najczęstsze pytania o Brymen BM785

Czym BM785 różni się od wyższych modeli serii?

Zachowuje rozdzielczość 60 000 wskazań, dokładność 0,03% na napięciu stałym, obudowę, zasilanie i kategorię pomiarową, natomiast nie ma pięciu funkcji: trybu AutoV z obniżoną impedancją, pomiaru przewodności w nanosimensach, pomiaru temperatury sondą typu K, procentowego odczytu pętli 4-20 mA oraz odczytu poziomu w dBm. Węższe jest też pasmo pomiaru napięcia przemiennego. Model najwyższy serii dokłada do tego bezprzewodową transmisję danych.

Do jakiej częstotliwości sięga pomiar napięcia przemiennego?

Specyfikacja obejmuje pasmo do 7 kHz, przy czym w przedziale 1 do 7 kHz dokładność wynosi 2,0% + 40 cyfr. Powyżej tej granicy producent nie określa parametrów. Obejmuje to sieć zasilającą wraz z harmonicznymi oraz typowe sygnały sterujące, natomiast do pomiarów sygnałów o wyższej częstotliwości przeznaczone są modele wyższe serii, gdzie pasmo sięga 100 kHz.

Jak działa funkcja AutoHold?

Miernik sam rozpoznaje, kiedy trwa właściwy pomiar, i zatrzymuje ostatni stabilny odczyt, żeby dało się go przeczytać po odjęciu sond. Za stabilne uznaje wskazanie różniące się od dwóch poprzednich o nie więcej niż 30 cyfr, a zatrzaśnięcie potwierdza krótkim sygnałem. Trzy krótkie sygnały oznaczają, że stabilnego odczytu nie udało się zatrzasnąć. Warunkiem poprawnego działania jest jednoczesny kontakt obu sond.

Co sygnalizuje dźwięk podczas testu diody?

Miernik rozróżnia dwa przypadki. Krótki sygnał pojawia się, gdy wskazanie spada poniżej 0,850 V, czyli mieści się w przedziale poprawnego spadku napięcia dla sprawnej diody krzemowej. Ciągły sygnał wraz z miganiem podświetlenia włącza się poniżej 0,100 V i oznacza diodę zwartą albo połączenie przewodzące. Dzięki temu wynik jest czytelny bez patrzenia na wyświetlacz.

Czy miernik nadaje się do pracy w niskiej temperaturze?

Zakres pracy ciągłej obejmuje od -20 do 55°C, czyli więcej niż w większości mierników ręcznych, gdzie granicą bywa 0°C. Osobne ograniczenie dotyczy tylko zakresu 10 A: praca ciągła jest dopuszczalna do 40°C, a powyżej tej temperatury producent przewiduje mniej niż 3 minuty pomiaru na każde 15 minut przerwy. Pozostałe funkcje działają w całym zakresie bez ograniczeń czasowych.

Czym miernik profesjonalny różni się od sprzętu hobbystycznego?

Decyduje kategoria pomiarowa, odporność na przepięcia i zabezpieczenie wejść. BM785 ma kategorię CAT III 1000 V i CAT IV 600 V oraz wytrzymuje udar 8 kV, co obejmuje pomiary od rozdzielnicy po zabezpieczenia instalacji. Oba tory prądowe chronią bezpieczniki o napięciu znamionowym 1000 V i wysokiej zdolności wyłączania, a przyrząd ostrzega dźwiękiem przed pomiarem napięcia z sondą w gnieździe prądowym. Dokładność jest deklarowana na okres roku od wzorcowania.
