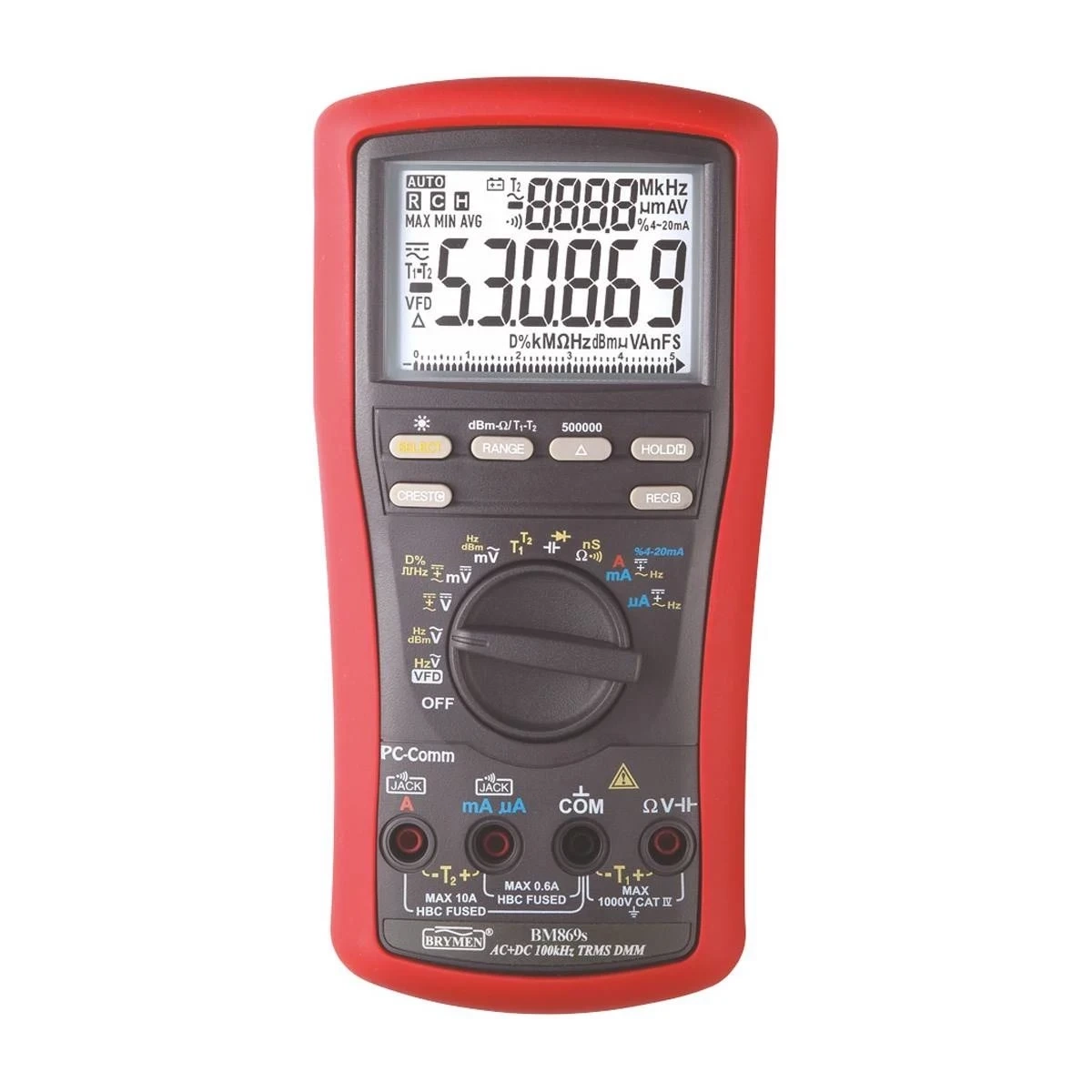

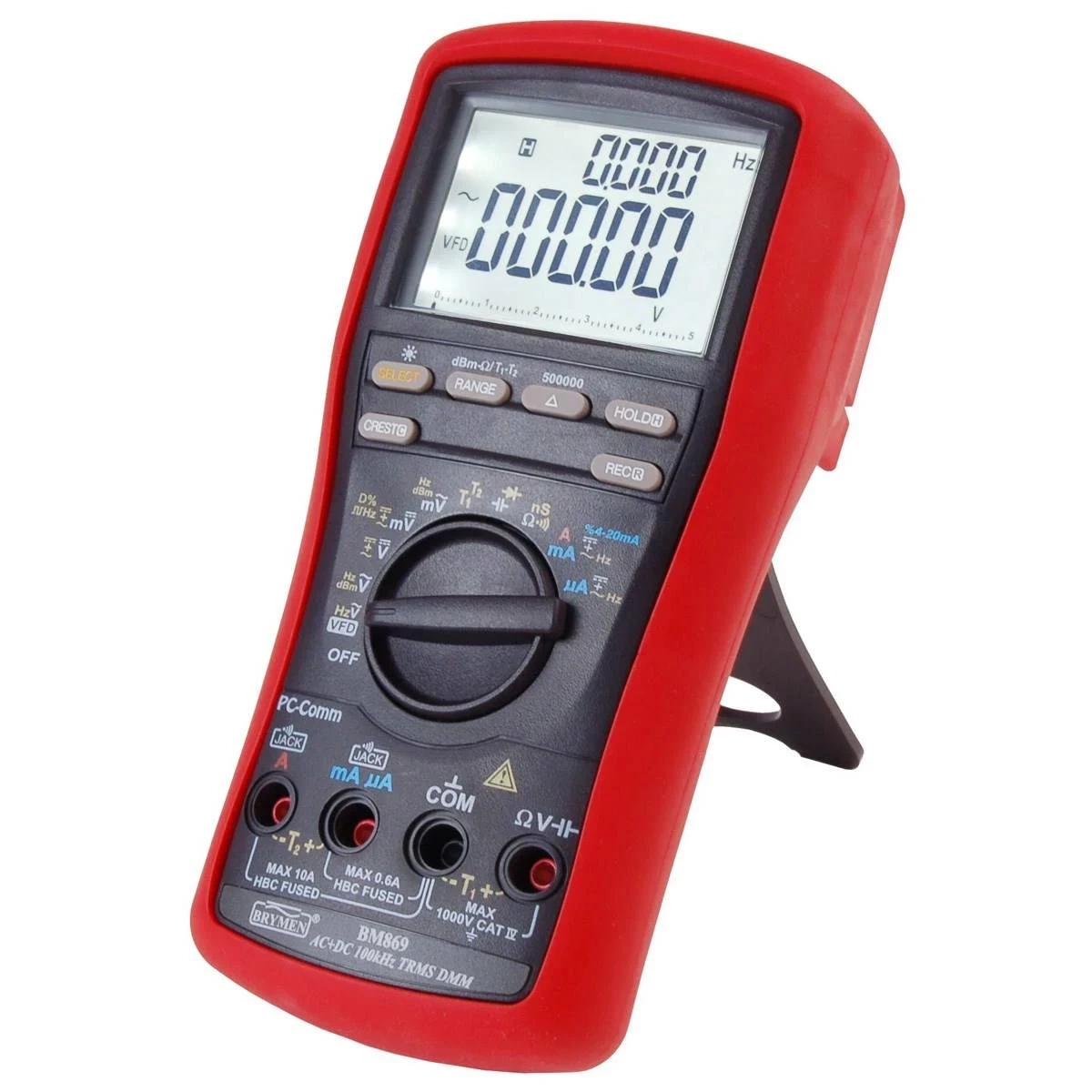

Multimetr o dokładności 0,02% i paśmie pomiarowym do 100 kHz
BM869s pracuje z rozdzielczością 50 000 wskazań przy pięciu pomiarach na sekundę, a dokładność na zakresach napięcia stałego do 5 V wynosi 0,02% + 2 cyfry, czyli mieści się w klasie przyrządów stołowych. Pasmo pomiarowe funkcji przemiennych sięga 100 kHz, więc miernik obejmuje przebiegi, przy których multimetr instalacyjny kończy specyfikację na kilkuset hercach.
Wyświetlacz jest podwójny: obok wartości głównej widać wielkość towarzyszącą, na przykład częstotliwość obok napięcia, a pod nimi pracuje 41-segmentowy bargraf odświeżany 60 razy na sekundę. Model obejmuje funkcje spoza typowego zestawu: pomiar temperatury dwiema sondami z odczytem różnicy T1-T2, poziom sygnału w dBm z dwudziestoma impedancjami odniesienia, procentowy odczyt prądu pętli 4-20 mA, przewodność w nanosimensach, pojemność do 25 mF oraz przełączany tryb 500 000 wskazań dla napięcia stałego. Konstrukcja odpowiada wymaganiom przyrządu profesjonalnego: kategoria pomiarowa CAT IV 1000 V, odporność na udar 12 kV i zalecany roczny odstęp między wzorcowaniami.
Zastosowania
- pomiary wymagające rozdzielczości niedostępnej w zwykłym multimetrze, na przykład obserwacji dryfu i drobnych zmian napięcia
- pomiary przebiegów o częstotliwości wykraczającej poza pasmo mierników instalacyjnych
- diagnostyka instalacji elektrycznych do 1000 V w kategorii obejmującej złącze budynku
- pomiar sumy składowej stałej i przemiennej w jednym odczycie
- uruchamianie i serwis pętli prądowych 4-20 mA w automatyce przemysłowej
- pomiar różnicy temperatur między dwoma punktami, na przykład na wlocie i wylocie wymiennika
- pomiary poziomu sygnału w torach akustycznych i telekomunikacyjnych w dBm
- pomiar rezystancji upływu w zakresie gigaomów przez odczyt przewodności
- odczyt napięcia i częstotliwości na wyjściu przemiennika częstotliwości
- pomiar częstotliwości i wypełnienia sygnałów cyfrowych do 1 MHz
- uchwycenie impulsów prądu i napięcia trwających od 1 ms w trybie CREST
Specyfikacja techniczna
Napięcie
- zakresy DCV: 500,00 mV, 5,0000 V, 50,000 V, 500,00 V i 1000,0 V
- dokładność DCV: 0,02% + 2 cyfry do zakresu 5 V, 0,03% + 2 cyfry na zakresie 50 V, 0,04% + 2 cyfry na zakresie 500 V i 0,15% + 2 cyfry na zakresie 1000 V
- dokładność ACV w paśmie 45 do 300 Hz: 0,3% + 20 cyfr na zakresie 500 mV oraz 0,4% do 0,5% + 30 do 40 cyfr na zakresach woltowych
- pasmo ACV: 20 Hz do 100 kHz na zakresach 500 mV, 5 V i 50 V, węższe na zakresach wyższych
- pomiar sumy składowych: funkcje DCV+ACV oraz DC+ACV z odczytem obu wartości na dwóch polach
- funkcja VFD z filtrem dolnoprzepustowym: zakresy 5 V do 1000 V, dokładność 2% + 50 cyfr w paśmie 20 do 200 Hz, ze stałym ustawieniem zakresu 500 V przy starcie
- impedancja wejściowa: 10 MΩ, 60 pF
- wskazanie szczątkowe przy zwartych sondach: poniżej 50 cyfr
Prąd
- zakresy DCA: 500,00 µA, 5000,0 µA, 50,000 mA, 500,00 mA, 5,0000 A i 10,000 A
- dokładność DCA: 0,1% do 0,15% + 20 cyfr na zakresach mikroamperowych i miliamperowych oraz 0,5% + 20 cyfr na amperowych
- dokładność ACA przy 50/60 Hz: 0,5% + 50 cyfr, w paśmie 40 Hz do 1 kHz 0,7% + 50 cyfr
- pasmo pomiaru prądu przemiennego: do 100 kHz na zakresach mikroamperowych i miliamperowych
- procentowy odczyt prądu pętli 4-20 mA: 4 mA odpowiada 0%, 20 mA odpowiada 100%, rozdzielczość 0,01%
- spadek napięcia na wejściu: 0,15 mV/µA, 3,3 mV/mA oraz 45 mV/A
- obciążalność wejścia 10 A: praca ciągła do 10 A, powyżej do 20 A przez maksymalnie 30 s z pięciominutową przerwą
- ostrzeżenie Beep-Jack o niewłaściwym podłączeniu sond do gniazd prądowych
Rezystancja, przewodność, dioda i pojemność
- zakresy rezystancji: 500,00 Ω, 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ i 50 MΩ
- dokładność rezystancji: 0,07% + 2 cyfry na zakresie 5 kΩ, 0,1% + 2 cyfry na zakresach 50 kΩ i 500 kΩ
- przewodność: zakres 99,99 nS, co odpowiada pomiarom rezystancji rzędu gigaomów
- napięcie rozwarcia przy pomiarze rezystancji: poniżej 1,3 V, na zakresie 500 Ω poniżej 3 V
- test ciągłości: próg zadziałania 20 do 200 Ω, czas reakcji poniżej 100 µs
- test diod: zakres 2,0000 V, dokładność 1% + 1 cyfra, prąd testowy 0,4 mA, napięcie rozwarcia poniżej 3,5 V
- zakresy pojemności: 50 nF, 500 nF, 5 µF, 50 µF, 500 µF, 5 mF i 25 mF
- dokładność pomiaru pojemności: 0,8% + 3 cyfry na dwóch najniższych zakresach
Częstotliwość, wypełnienie i dBm
- pomiar częstotliwości sygnałów logicznych: 5 Hz do 1 MHz, dokładność 0,002% + 4 cyfry, czułość 2,5 V wartości szczytowej
- pomiar wypełnienia: 0,1% do 99,99% dla sygnałów 5 Hz do 500 kHz
- pomiar częstotliwości sieciowej: do 200 kHz na zakresie 500 mV i do 100 kHz na zakresach 5 V do 500 V
- dokładność pomiaru częstotliwości sieciowej: 0,02% + 4 cyfry
- poziom w dBm z impedancją odniesienia wybieraną z 20 wartości, od 4 Ω do 1200 Ω
- typowy zakres dBm przy impedancji 600 Ω: od -29,83 dBm na zakresach milowoltowych do 62,22 dBm na woltowych
Temperatura
- zakres pomiaru sondą typu K: -50,0 do 1000,0°C oraz -58,0 do 1832,0°F
- dokładność: 0,3% + 1,5°C, bez uwzględnienia błędu samej sondy
- tryby odczytu: T1, T2, T1 oraz T2 jednocześnie i różnica T1-T2
- gniazda dla drugiej sondy wydzielone osobno od toru pomiarowego pozostałych funkcji
Funkcje pomocnicze
- przełączany tryb 500 000 wskazań dla napięcia stałego, z pomiarem zwolnionym do 1,25 razy na sekundę
- rejestracja MAX, MIN i AVG z zachowanym tempem pomiaru i wybranym zakresem
- tryb CREST: rejestracja wartości szczytowych o czasie trwania od 1 ms, rozdzielczość 5000 wskazań
- zerowanie względne, obejmujące także odczyty z rejestracji MAX, MIN i AVG
- zatrzymanie wskazania HOLD
- wybór zakresu automatyczny lub ręczny, poza pomiarem częstotliwości, gdzie przycisk zmienia czułość
- podświetlenie wyświetlacza o barwie papierowej bieli, gaszone samoczynnie po ok. 256 s
- możliwość wyłączenia sygnalizacji dźwiękowej oraz automatycznego wyłączania przy starcie miernika
- optycznie izolowany port transmisji danych na tylnej ściance
- komunikaty autodiagnostyki przy starcie: rE-O przy porządkowaniu parametrów wewnętrznych i C_Er przy odchyleniu zakresów od specyfikacji
Wyświetlacz i zasilanie
- podwójny wyświetlacz LCD: tryb szybki 50 000 wskazań (4 4/5 cyfry) i tryb stabilny 500 000 wskazań (5 4/5 cyfry) dla napięcia stałego oraz 99 999 wskazań dla częstotliwości
- bargraf analogowy: 41 segmentów, odświeżanie do 60 razy na sekundę
- odświeżanie odczytu: 5 razy na sekundę w trybie szybkim i 1,25 razy na sekundę w stabilnym
- pomiar wartości skutecznej: True RMS dla AC oraz AC+DC
- współczynnik szczytu: 2,1:1 przy pełnej skali i 4,2:1 przy połowie skali
- zasilanie: 1 bateria alkaliczna 9 V, pobór typowo 6,5 mA, a w funkcjach VFD 8 mA
- sygnalizacja rozładowania baterii: poniżej ok. 7 V
- automatyczne wyłączanie po ok. 17 minutach, wstrzymywane w trakcie pomiaru
Dane ogólne
- kategoria pomiarowa: CAT IV 1000 V dla napięcia przemiennego i stałego, izolacja podwójna
- odporność na przepięcia: 12 kV udarem 1,2/50 µs
- zabezpieczenie wejść prądowych: bezpiecznik 0,44 A / 1000 V o wymiarach 10 × 35 mm dla gniazda µA i mA oraz 11 A / 1000 V o wymiarach 10 × 38 mm dla gniazda 10 A
- zabezpieczenie wejść napięciowych: 1100 V, pozostałe funkcje 1000 V
- temperatura pracy: 0 do 45°C, wilgotność do 80% do 31°C
- wysokość pracy: do 2000 m n.p.m., stopień zanieczyszczenia 2
- wymiary z kaburą: 208 × 103 × 64,5 mm
- masa z kaburą: 635 g
- zgodność: IEC/UL/EN 61010-1 Ed. 3.1, 61010-2-033 Ed. 2.0 i 61010-031 Ed. 2.0, dyrektywy LVD, EMC i RoHS 2
Miernik dostępny także ze świadectwem wzorcowania
Koszt świadectwa wynosi 460,00 zł brutto, a czas realizacji to 3 do 5 dni roboczych. Producent zaleca wzorcowanie w odstępach rocznych, ponieważ deklarowana dokładność obowiązuje przez rok od ostatniego wzorcowania.
Zamówienia miernika z wzorcowaniem przyjmuje dział handlowy:
handlowy@avt.pl, tel. +48 456 455 240 (9:00 do 15:00).
W zestawie
- multimetr Brymen BM869s (BM-869S) w kaburze ochronnej
- para przewodów pomiarowych z sondami
- sonda termoparowa typu K z wtykami bananowymi Bkp60, jedna sztuka
- bateria 9 V, zamontowana w mierniku
- instrukcja obsługi
Tryb 500 000 wskazań: co daje i czym się za to płaci
Rozdzielczość odczytu i szybkość pomiaru stoją wobec siebie w opozycji. Im więcej cyfr znaczących ma pokazać przetwornik, tym dłużej musi całkować sygnał, żeby ostatnia cyfra nie była szumem. BM869s zamiast wybierać za użytkownika, oddaje ten wybór do jego decyzji.
W trybie domyślnym miernik wyświetla 50 000 wskazań i mierzy pięć razy na sekundę, co jest tempem wygodnym w pracy bieżącej. Przytrzymanie przycisku trybu przełącza go na 500 000 wskazań, gdzie ostatnia cyfra pokazuje dziesięciokrotnie drobniejszy przyrost, ale odczyt odświeża się już tylko 1,25 razy na sekundę. Przy napięciu 5 V oznacza to rozdzielczość rzędu dziesiątek mikrowoltów zamiast setek.
Tryb ma dwa ograniczenia, o których warto wiedzieć przed zakupem. Po pierwsze, działa wyłącznie na zakresach napięcia stałego i tylko przy pojedynczym odczycie na wyświetlaczu, więc pozostałe funkcje pozostają w rozdzielczości 50 000. Po drugie, włączenie rejestracji MAX, MIN i AVG sprowadza miernik z powrotem do 50 000 wskazań, ponieważ długa rejestracja i wolny pomiar wykluczają się nawzajem. Dla większości zastosowań serwisowych tryb podstawowy jest wystarczający, a 500 000 przydaje się przy porównywaniu źródeł odniesienia, obserwacji dryfu i pomiarach na granicy szumu.
Najczęstsze pytania o Brymen BM869s
Czym pomiar DC+AC True RMS różni się od zwykłego True RMS?
Klasyczny pomiar True RMS jest sprzężony pojemnościowo, więc odpowiada wyłącznie na składową przemienną i pomija stałą. Przy przebiegach zniekształconych i niesymetrycznych składowa stała bywa jednak istotna, dlatego BM869s liczy dodatkowo wartość skuteczną sumy obu składowych. Właśnie ta suma odpowiada za rzeczywiste obciążenie cieplne przewodów i uzwojeń.
Co oznacza pasmo pomiarowe 100 kHz?
To zakres częstotliwości, w którym deklarowana dokładność funkcji przemiennych nadal obowiązuje. Nie ma nic wspólnego z pomiarem częstotliwości jako funkcją, tylko opisuje odpowiedź częstotliwościową torów napięcia i prądu. Ma to znaczenie praktyczne, bo przebiegi zniekształcone i zaszumione zawierają składowe o częstotliwościach znacznie wyższych od podstawowej, a wąskie pasmo powoduje ich pominięcie i zaniżony wynik.
Do czego służy odczyt procentu pętli 4-20 mA?
Standard pętli prądowej w automatyce przemysłowej przypisuje 4 mA dolnej granicy zakresu przetwornika, a 20 mA górnej. Miernik przelicza zmierzony prąd bezpośrednio na tę skalę: 4 mA pokazuje jako 0%, a 20 mA jako 100%, z rozdzielczością 0,01%. Odczyt pojawia się w funkcji pomiaru prądu stałego w miliamperach, równolegle z wartością prądu.
Po co wybór impedancji odniesienia przy pomiarze dBm?
Poziom w dBm jest miarą mocy, a nie napięcia, więc jego wyliczenie z wartości napięcia wymaga znajomości impedancji obwodu. BM869s pozwala wybrać jedną z dwudziestu wartości, od 4 Ω do 1200 Ω, co obejmuje typowe impedancje torów akustycznych, telekomunikacyjnych i głośnikowych. Ustawienie zostaje zapamiętane jako domyślne po kolejnym włączeniu.
Co oznaczają komunikaty rE-O i C_Er przy włączaniu?
To wyniki autodiagnostyki. Komunikat rE-O informuje, że miernik porządkuje parametry wewnętrzne, i wtedy nie należy go wyłączać, bo po chwili wróci do normalnej pracy. Komunikat C_Er oznacza, że część zakresów może znacznie odbiegać od specyfikacji. W tym przypadku producent zaleca przerwanie pomiarów i przekazanie przyrządu do ponownego wzorcowania.
Czym miernik profesjonalny różni się od sprzętu hobbystycznego?
Decyduje kategoria pomiarowa, odporność na przepięcia i zabezpieczenie wejść. BM869s ma kategorię CAT IV 1000 V, najwyższą w ofercie mierników ręcznych, i wytrzymuje udar 12 kV, co obejmuje pomiary przed głównym zabezpieczeniem instalacji. Oba tory prądowe chronią bezpieczniki o napięciu znamionowym 1000 V, a przy pomiarach w układzie trójfazowym za napięcie robocze bezpiecznika należy przyjmować napięcie międzyfazowe, nie fazowe. Dokładność jest deklarowana na okres roku od wzorcowania.
