Monitor napięcia i konserwator akumulatora 12V - zlutowany KIT AVT 733

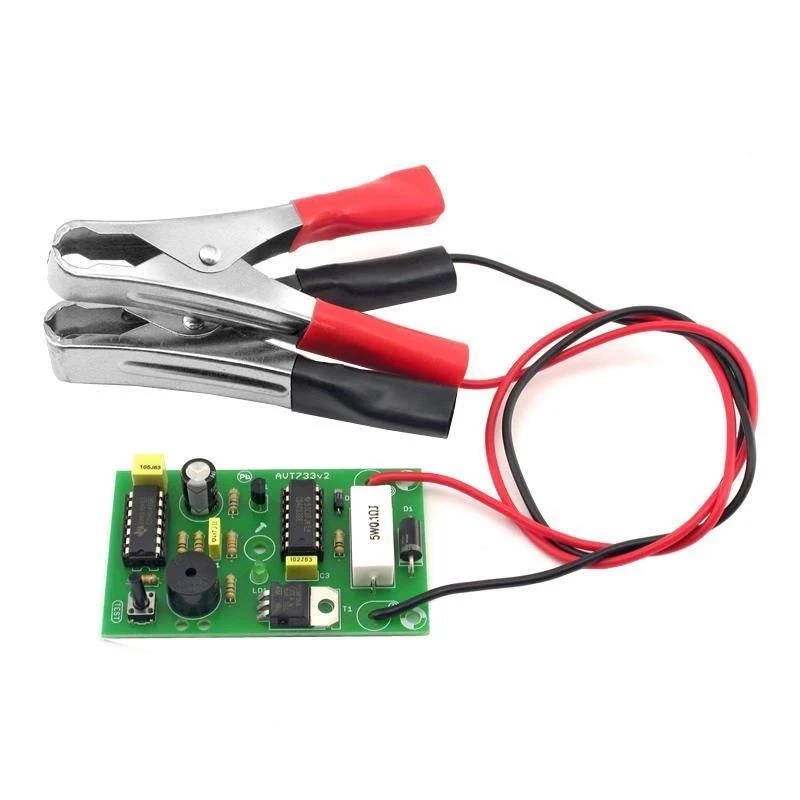

- Monitor napięcia i konserwator akumulatora 12V sygnalizuje niski poziom napięcia i wspiera niepracujący akumulator krótkimi impulsami obciążającymi. AVT733 C to zlutowany układ do podłączenia do akumulatora przez krokodylki
Kontrola napięcia i impulsowa konserwacja akumulatora - zlutowany układ AVT733
Zlutowany układ do podłączenia do akumulatora 12 V i monitorowania jego stanu podczas postoju.
Zlutowany monitor akumulatora z dźwiękową sygnalizacją rozładowania
AVT733 C pozwala stale kontrolować napięcie akumulatora kwasowo-ołowiowego 12 V. Prawidłowy poziom napięcia sygnalizuje zielona dioda LED, a spadek poniżej progu około 11 V uruchamia brzęczyk.
Układ okresowo obciąża akumulator krótkimi impulsami prądowymi przez MOSFET i rezystor 0,1 Ω. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia do akumulatora, zabezpieczenia przewodów i integracji w obudowie lub aplikacji serwisowej.
Karta techniczna
AVT733
Zlutowany monitor i konserwator akumulatora 12 V z układem CMOS 4541, TL431, brzęczykiem, zieloną diodą LED i impulsem obciążającym przez MOSFET BUZ11.
| Kod projektu | AVT733 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | monitor i konserwator akumulatora 12 V |
| Obsługiwany akumulator | kwasowo-ołowiowy 12 V, także żelowy |
| Próg sygnalizacji | około 11 V, z możliwością zmiany dzielnika R3/R4 |
| Sygnalizacja prawidłowego napięcia | zielona dioda LED |
| Sygnalizacja niskiego napięcia | brzęczyk z generatorem 12 V |
| Tryb testowy | przycisk S1, kontrola w rytmie około 2 sekund |
| Zasilanie | 12 V z monitorowanego akumulatora |
| Wymiary płytki PCB | 67×43 mm |
Wersja
AVT733 C – zlutowany układ. Wersja zawiera zmontowany monitor i konserwator akumulatora 12 V przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w obudowie lub aplikacji serwisowej.
Notes
AVT733 C wymaga bezpośredniego podłączenia do zacisków akumulatora 12 V z zachowaniem polaryzacji: przewód czerwony do plusa, przewód czarny do minusa.
Dla poprawnej pracy impulsowego obwodu obciążającego przewody i krokodylki muszą zapewniać dobry, stabilny styk z zaciskami akumulatora.
Tryb testowy S1 pozwala szybko sprawdzić działanie: powyżej około 11 V miga zielona dioda LED, a poniżej progu odzywa się brzęczyk.
Po montażu w obudowie należy zostawić dostęp do S1, widoczność LED i słyszalność brzęczyka oraz zabezpieczyć płytkę przed przypadkowym zwarciem.
Uwaga: AVT733 C nie jest samodzielnym gotowym urządzeniem warsztatowym. To zlutowany układ do poprawnego podłączenia i zabezpieczenia. Akumulator 12 V może oddać bardzo duży prąd zwarciowy, dlatego należy bezwzględnie unikać zwarcia krokodylków, odwrotnej polaryzacji i pracy z uszkodzonymi przewodami.
Najczęściej zadawane pytania
AVT733 C to zlutowany monitor i konserwator akumulatora 12 V. Wymaga poprawnego podłączenia do akumulatora oraz zabezpieczenia w obudowie lub aplikacji serwisowej.
Do nadzoru napięcia akumulatora 12 V, sygnalizacji potrzeby ładowania i okresowego impulsowego obciążania niepracującego akumulatora.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego podłączenia, zabezpieczenia i montażu w docelowej aplikacji.
Nie. AVT733 działa sprzętowo, bez mikrokontrolera i bez programu.
Z akumulatorami kwasowo-ołowiowymi 12 V, w tym z akumulatorami żelowymi.
