Co zawiera wersja AVT733 A?
AVT733 A zawiera wyłącznie płytkę PCB do projektu monitora i konserwatora akumulatora 12 V. Elementy elektroniczne z wykazu należy skompletować osobno.

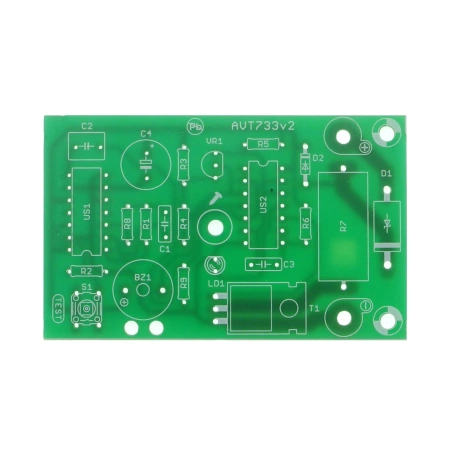

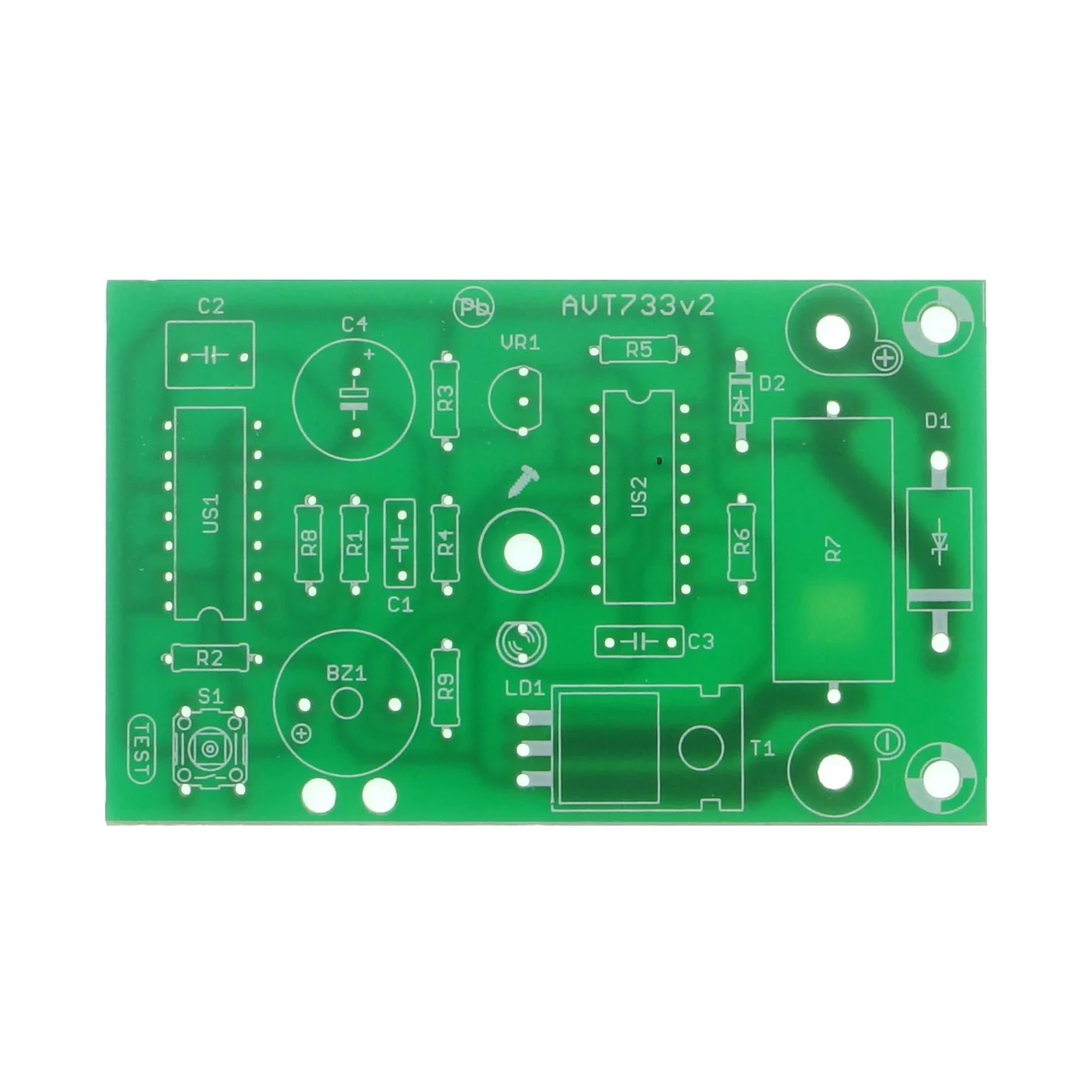

Monitor napięcia i konserwator akumulatora 12V - PCB do projektu AVT 733
- Monitor napięcia i konserwator akumulatora 12V sygnalizuje potrzebę ładowania oraz okresowo obciąża akumulator krótkimi impulsami prądowymi. AVT733 A zawiera płytkę PCB, elementy elektroniczne należy skompletować osobno.
Kontrola napięcia i impulsowa konserwacja akumulatora - płytka PCB do AVT733
Płytka PCB do wykonania układu monitorującego stan akumulatora 12 V i sygnalizującego potrzebę ładowania.
Stały nadzór akumulatora i krótkie impulsy obciążające
AVT733 kontroluje napięcie akumulatora 12 V i sygnalizuje stan układu diodą LED oraz brzęczykiem. Przy prawidłowym napięciu zielona dioda LED zapala się okresowo, a przy spadku poniżej progu rozładowania uruchamia się sygnał dźwiękowy.
Układ może pozostać dołączony do zacisków niepracującego akumulatora i obciążać go krótkimi impulsami prądowymi. Przycisk S1 uruchamia tryb testowy, w którym kontrola odbywa się w szybszym, około dwusekundowym rytmie. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Próg około 11 V brzęczyk sygnalizuje spadek napięcia poniżej granicy rozładowania
Impulsy prądowe krótkie obciążanie akumulatora wspiera konserwację niepracującego ogniwa
PCB 67×43 mm płytka dopasowana do obudowy Z-23 i pracy z krokodylkami akumulatorowymi
Skala trudności1/6
Szacowany czas montażu30 min
Karta techniczna
AVT733
Monitor i konserwator akumulatora 12 V z układem CMOS 4541, TL431, brzęczykiem, zieloną diodą LED i impulsem obciążającym przez MOSFET BUZ11.
| Kod projektu | AVT733 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | monitor i konserwator akumulatora 12 V |
| Obsługiwany akumulator | kwasowo-ołowiowy 12 V, także żelowy |
| Próg sygnalizacji | około 11 V, z możliwością zmiany dzielnika R3/R4 |
| Sygnalizacja prawidłowego napięcia | zielona dioda LED |
| Sygnalizacja niskiego napięcia | brzęczyk z generatorem 12 V |
| Tryb testowy | przycisk S1, kontrola w rytmie około 2 sekund |
| Zasilanie | 12 V z monitorowanego akumulatora |
| Wymiary płytki PCB | 67×43 mm |
Wersja
AVT733 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R9: 1 MΩ
- R2, R5: 10 kΩ
- R3: 56 kΩ
- R4: 22 kΩ
- R6, R8: 100 kΩ
- R7: 0,1 Ω / 5 W
- C1: 4,7 nF
- C2: 1 µF
- C3: 1 nF
- C4: 100–470 µF
- D1: 1N5408
- D2: 1N4007
- T1: BUZ11 lub podobny
- VR1: TL431
- LD1: zielona dioda LED
- US1: CMOS 4541 + podstawka
- US2: CMOS 4093 + podstawka
- IS1: switch
- BZ1: buzzer z generatorem 12 V
- Krokodylek do akumulatora czarny
- Krokodylek do akumulatora czerwony
- Przewody połączeniowe
Notes
Do punktów P i O należy doprowadzić możliwie grube przewody, ponieważ impulsowy obwód obciążający wymaga niskiej rezystancji połączeń i pewnego styku z zaciskami akumulatora.
Próg sygnalizacji rozładowania wynosi około 11 V i jest wyznaczony przez rezystory R3 oraz R4. Zmiana tych wartości pozwala zmienić napięcie progowe.
Naciśnięcie lub zwarte pozostawienie S1 przyspiesza pracę kontrolną: przy napięciu powyżej 11 V miga zielona dioda LED, a przy niższym napięciu co około 2 sekundy odzywa się brzęczyk.
Podczas montażu należy zwrócić uwagę na biegunowość D1, D2, LD1, VR1, T1, BZ1, C4 oraz prawidłowe ułożenie układów US1 i US2 w podstawkach.
Uwaga: akumulator 12 V może oddać bardzo duży prąd zwarciowy. Przed podłączeniem sprawdź polaryzację krokodylków, stan izolacji przewodów i stabilność połączeń. Nie dopuszczaj do zwarcia zacisków akumulatora, przegrzewania przewodów ani pracy układu w pobliżu źródeł iskier.
Najczęściej zadawane pytania
Do czego można użyć AVT733?
Do okresowej kontroli napięcia akumulatora kwasowo-ołowiowego 12 V i impulsowej konserwacji akumulatora pozostającego poza pracą.
Czy AVT733 wymaga programowania?
Nie. Układ działa sprzętowo na CMOS 4541, CMOS 4093, TL431, MOSFET-cie i elementach dyskretnych.
Jaki próg napięcia sygnalizuje układ?
Próg uznawany za granicę rozładowania wynosi około 11 V. Można go zmienić doborem rezystorów R3 i R4.
Jak zasilić AVT733?
Układ jest zasilany bezpośrednio z chronionego akumulatora 12 V, do którego podłącza się go przewodami z krokodylkami.
