Monitor napięcia i konserwator akumulatora 12V - KIT AVT 733
- Monitor napięcia i konserwator akumulatora 12V kontroluje stan akumulatora, sygnalizuje niski poziom napięcia i okresowo obciąża go krótkimi impulsami. AVT733 B to KIT DIY z płytką PCB i elementami do lutowania.
Kontrola napięcia i impulsowa konserwacja akumulatora - KIT DIY AVT733
Zestaw elementów do wykonania układu do stałego nadzoru akumulatora kwasowo-ołowiowego 12 V.
KIT monitora akumulatora z funkcją impulsowego obciążania

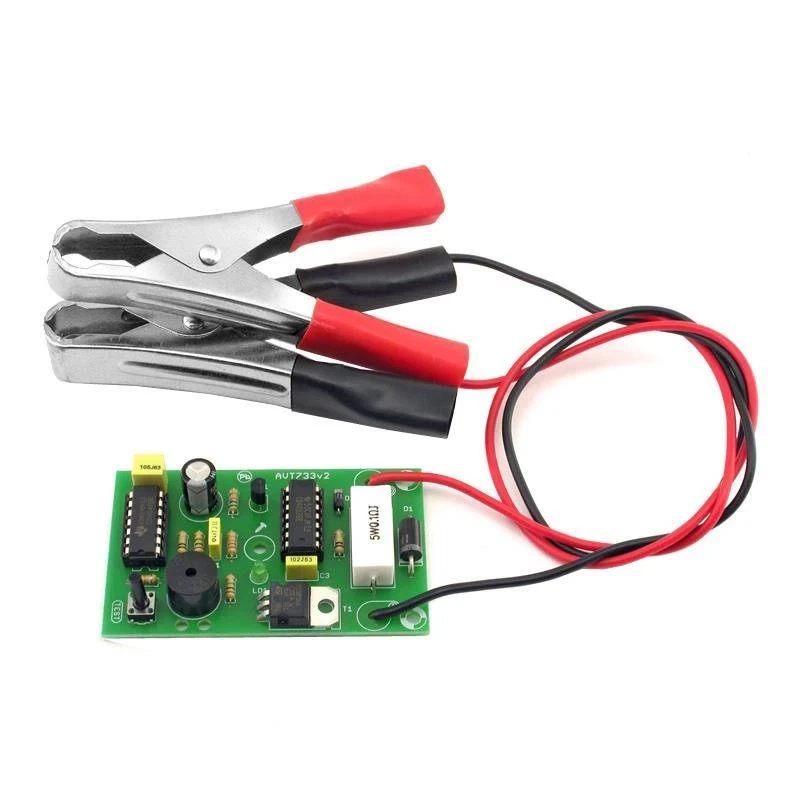

AVT733 kontroluje napięcie akumulatora 12 V i sygnalizuje jego stan. Zielona dioda LED potwierdza prawidłowe napięcie, a brzęczyk informuje o spadku poniżej progu rozładowania.
Układ może być podłączony na stałe do niepracującego akumulatora, okresowo pobierając krótkie impulsy prądu przez rezystor 0,1 Ω i tranzystor MOSFET. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania monitora i konserwatora akumulatora 12 V.
Karta techniczna
AVT733
KIT monitora i konserwatora akumulatora 12 V z TL431, CMOS 4541, CMOS 4093, tranzystorem BUZ11, brzęczykiem i krokodylkami akumulatorowymi.
| Kod projektu | AVT733 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | monitor i konserwator akumulatora 12 V |
| Obsługiwany akumulator | kwasowo-ołowiowy 12 V, także żelowy |
| Próg sygnalizacji | około 11 V, z możliwością zmiany dzielnika R3/R4 |
| Sygnalizacja prawidłowego napięcia | zielona dioda LED |
| Sygnalizacja niskiego napięcia | brzęczyk z generatorem 12 V |
| Tryb testowy | przycisk S1, kontrola w rytmie około 2 sekund |
| Zasilanie | 12 V z monitorowanego akumulatora |

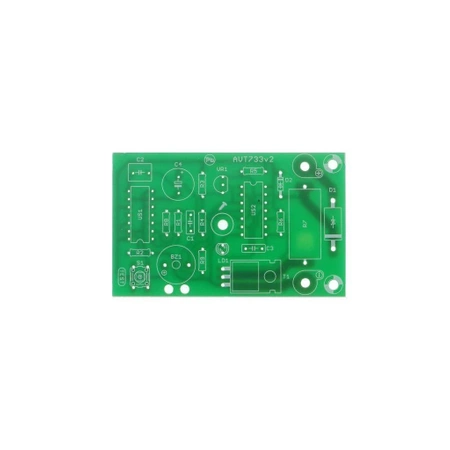

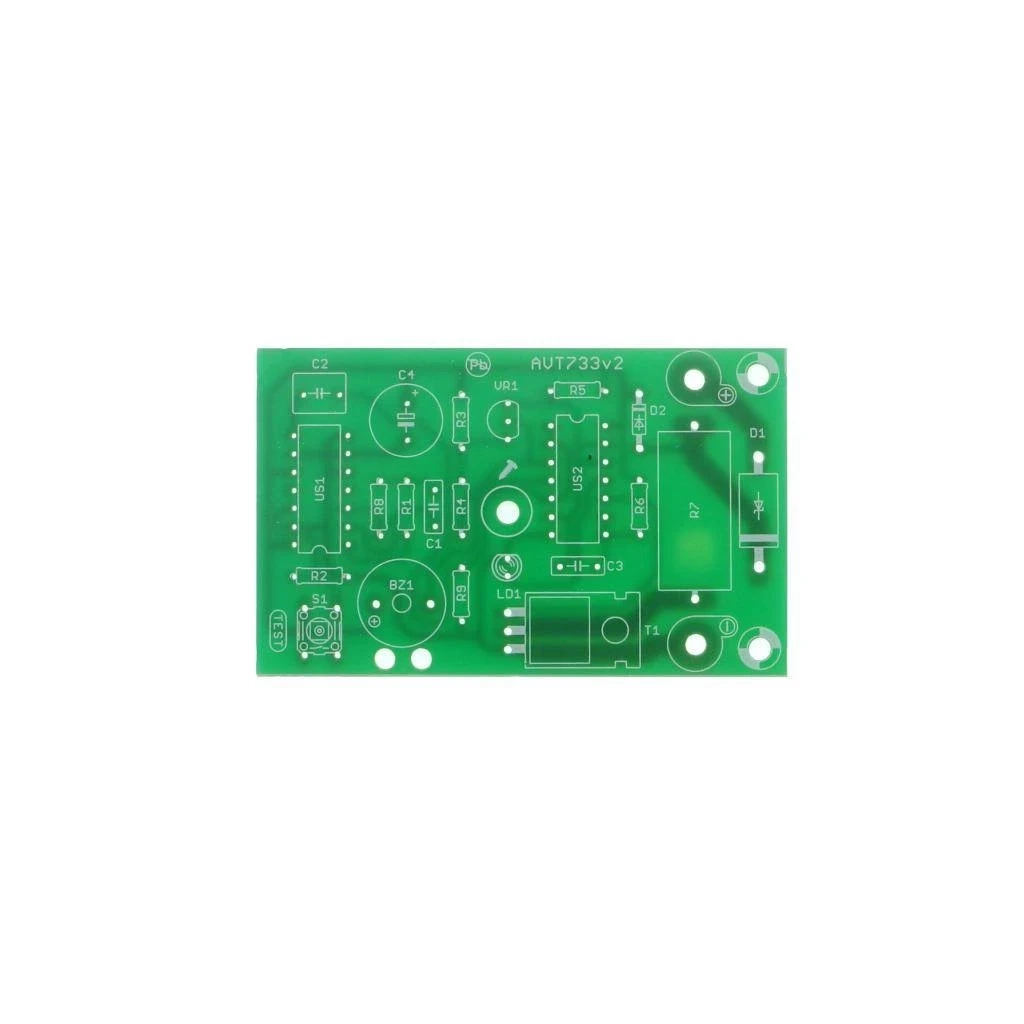

| Wymiary płytki PCB | 67×43 mm |
Wersja

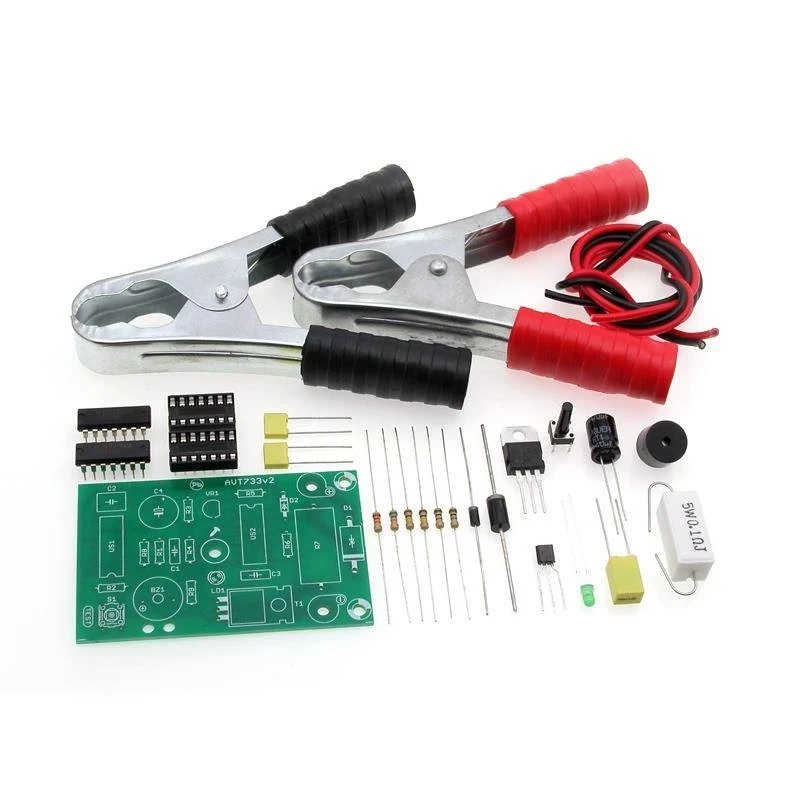

AVT733 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania monitora i konserwatora akumulatora 12 V.
Notes
Montaż należy rozpocząć od rezystorów R1–R9 i diody D2, następnie wlutować podstawki, T1, D1, kondensatory, LED, VR1, R7, brzęczyk, przełącznik S1 i przewody.
Połączenia do krokodylków powinny być wykonane solidnie i możliwie krótkimi, grubszymi przewodami, ponieważ przez obwód P/O płyną krótkie impulsy prądowe.
Układ można sprawdzić z zasilaczem regulowanym: powyżej około 11 V powinna migać zielona dioda LED, a poniżej tego progu powinien odzywać się brzęczyk.
Płytka jest dopasowana do obudowy Z-23, która może ułatwić bezpieczne zamocowanie układu przy pracy w pobliżu akumulatora.
Uwaga: podczas pracy z akumulatorem 12 V trzeba zachować ostrożność mimo niskiego napięcia. Zwarcie zacisków może spowodować bardzo duży prąd, iskrzenie, przegrzanie przewodów i uszkodzenie akumulatora. Najpierw sprawdź polaryzację, izolację i mechaniczne mocowanie przewodów.
Najczęściej zadawane pytania
AVT733 B to KIT DIY z płytką PCB i elementami do lutowania monitora oraz konserwatora akumulatora 12 V.
Do nadzoru niepracującego akumulatora kwasowo-ołowiowego 12 V, sygnalizacji potrzeby ładowania i okresowego impulsowego obciążania akumulatora.
Nie. To układ sprzętowy z CMOS 4541, CMOS 4093, TL431 i tranzystorem MOSFET.
Tak. Układ współpracuje z akumulatorami kwasowo-ołowiowymi 12 V, także żelowymi.
Można użyć zasilacza regulowanego i wcisnąć lub zewrzeć S1. Powyżej około 11 V powinna migać zielona LED, a poniżej tego progu powinien działać brzęczyk.
