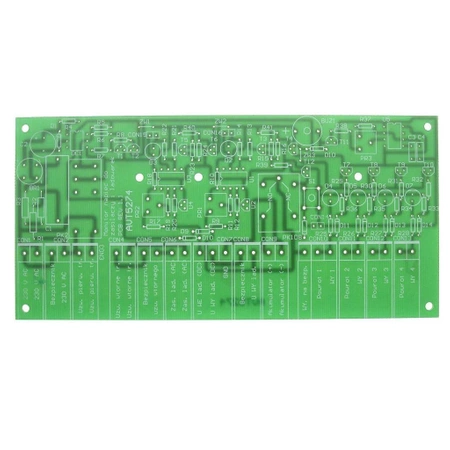

Monitor napięć do zasilaczy buforowych - PCB do projektu AVT 5274
- Nadzoruje napięcie sieci, wejście i wyjście ładowarki oraz cztery tory zasilania, uruchamiając alarm i odłączając akumulator przed głębokim rozładowaniem. Wersja A zawiera płytkę PCB.
Monitor napięć do zasilaczy buforowych – kontroler ładowarki 12 V AVT5274
Moduł nadzoruje napięcia w zasilaczu buforowym i sygnalizuje awarie torów zasilania oraz ładowarki.
Analogowy nadzór zasilacza buforowego
AVT5274 pozwala zbudować moduł kontroli napięć do ładowarek i zasilaczy buforowych 12 V. Układ nadzoruje obecność napięcia sieci, sprawdza poziom napięcia na wejściu i wyjściu ładowarki oraz kontroluje cztery niezależne tory wyjściowe zasilacza zabezpieczone osobnymi bezpiecznikami.
W razie wykrycia nieprawidłowości moduł uruchamia sygnalizację świetlną i akustyczną. Dodatkowo może odłączyć akumulator, zanim zostanie doprowadzony do głębokiego rozładowania, co jest szczególnie przydatne w systemach alarmowych, automatyce budynkowej i oświetleniu awaryjnym.
Karta techniczna
AVT5274
Analogowy monitor napięć do ładowarek i zasilaczy buforowych, z detekcją obecności 230 VAC, kontrolą wejścia i wyjścia ładowarki, czterema torami kontroli wyjść, sygnalizacją LED, buzzerem i przekaźnikiem odłączającym akumulator.
| Wersja | A – płytka PCB |
| Typ projektu | monitor napięć do ładowarek i zasilaczy buforowych |
| Zastosowanie | zasilacze buforowe 12 V, ładowarki akumulatorów, systemy alarmowe, automatyka budynkowa, oświetlenie awaryjne |
| Rodzaj układu | analogowy, bez mikrokontrolera |
| Zasilanie modułu | 12 V DC |
| Pobór prądu | około 200 mA |
| Monitorowane napięcie sieci | obecność napięcia 230 VAC za bezpiecznikiem głównym |
| Detekcja 230 VAC | przekaźnik RM84 230 VAC albo wariant beztransformatorowy z transoptorem |
| Kontrola wejścia ładowarki | komparator TL081 + LM385-2.5, próg ustawiany PR2 |
| Przykładowy próg wejścia ładowarki | 15,5 V dla ładowarki AVT2309 |
| Kontrola wyjścia ładowarki | komparator TL081 + LM385-2.5, próg ustawiany PR1 |
| Przykładowy próg odłączenia akumulatora | około 11 V dla instalacji z akumulatorem 12 V |
| Ochrona akumulatora | przekaźnik PK1 odłącza akumulator przy zbyt niskim napięciu |
| Przekaźnik odłączenia akumulatora | JZC-20F, cewka 12 V |
| Kontrola wyjść zasilacza | 4 niezależne tory, każdy z osobnym bezpiecznikiem i detekcją obecności napięcia |
| Sygnalizacja LED | D2, D3 czerwone LED; D4…D7 zielone LED |
| Alarm akustyczny | NE555 i buzzer z generatorem |
| Regulacja sygnału alarmowego | PR3 100 kΩ w układzie NE555 |
| Przycisk diagnostyczny | S1 pozwala chwilowo sprawdzić kontrolki LED przy głębokim spadku napięcia akumulatora |
| Złącza | CON1…CON13 – złącza ARK 5 mm; CON14…CON16 – goldpin 2×1 |
| Montaż mechaniczny | 6 otworów mocujących M3 |
| Typ płytki | jednostronna płytka drukowana |
| Zworki montażowe | ZW1…ZW3 |
| Alternatywny wariant detekcji sieci | przy zastosowaniu PK2 nie montuje się R1…R3, C1, C2, BR1, D1, R4 i OC1 |
| Wymiary płytki PCB | 166×80 mm |
Wersja A – płytka PCB
AVT5274 A zawiera płytkę PCB do projektu monitora napięć do ładowarek i zasilaczy buforowych. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 220 Ω / 0,5 W
- R2, R3: 47 kΩ
- R4, R6, R8, R16, R24-R32, R38, R39: 1 kΩ
- R5, R7, R15, R23: 4,7 kΩ
- R9, R17: 330 kΩ
- R10, R18: 100 kΩ
- R11, R19, R33-R36: 10 kΩ
- R12, R20: 1,5 kΩ
- R13, R21: 82 kΩ
- R14, R22: 510 Ω
- R37: 360 kΩ
- PR1, PR2: 20 kΩ
- PR3: 100 kΩ
- C1: 220 nF / 630 V, kondensator do pracy z napięciem sieciowym w wariancie beztransformatorowym
- C2: 100 µF / 25 V
- C3: 10 nF
- C4: 470 nF
- U1, U3: TL081
- U2, U4: LM385-2.5
- U5: NE555
- D1: dioda Zenera 12 V
- D2, D3: LED 5 mm, czerwona
- D4-D7: LED 5 mm, zielona
- D8-D10: 1N4007
- D11-D14: 1N4148
- BR1: mostek prostowniczy 1 A
- T1, T3, T5, T11, T12: BC547
- T2, T4, T6, T7-T10: BC557
- S1: mikroprzycisk
- BUZ1: buzzer z generatorem
- CON1-CON7, CON9, CON11-CON13: ARK2 5 mm
- CON8, CON10: ARK3 5 mm
- CON14-CON16: goldpin 2×1
- PK1: przekaźnik JZC-20F z cewką 12 V
- PK2: opcjonalny przekaźnik RM84 z cewką 230 VAC
- ZW1-ZW3: zworki montażowe
- Podstawki pod układy scalone według przyjętego sposobu montażu
Notes
Próg kontroli wyjścia ładowarki i odłączenia akumulatora ustawia się potencjometrem PR1. W opisanym przykładzie dla akumulatora 12 V przyjęto zadziałanie około 11 V, aby nie doprowadzić do głębokiego rozładowania.
Próg kontroli wejścia ładowarki ustawia się potencjometrem PR2. Dla ładowarki AVT2309 wskazano poziom około 15,5 V, ponieważ zbyt niskie napięcie wejściowe może uniemożliwić prawidłowe ładowanie akumulatora.
Moduł ma cztery niezależne tory kontroli wyjść zasilacza. Brak napięcia w jednym torze, na przykład po przepaleniu bezpiecznika, nie musi zatrzymywać pozostałych torów, ale powinien uruchomić alarm i ułatwić szybką diagnostykę.
Uwaga: w układzie może występować napięcie sieciowe 230 VAC groźne dla życia.
W wariancie z detekcją sieci przez zasilacz beztransformatorowy separacja od reszty układu następuje dopiero na transoptorze, a na elementach R1…R4, C1, C2, BR1, D1 i OC1 występuje pełne napięcie sieciowe. Ten wariant powinni wykonywać wyłącznie doświadczeni elektronicy.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To monitor napięć do ładowarek i zasilaczy buforowych. Kontroluje obecność napięcia sieci, napięcia ładowarki oraz napięcia w czterech torach wyjściowych.
Nie. AVT5274 jest układem analogowym. Do porównywania napięć wykorzystuje komparatory z TL081 i źródła odniesienia LM385-2.5, a alarm akustyczny generuje NE555.
Układ nadzoruje cztery niezależne tory wyjściowe zasilacza, z osobnymi bezpiecznikami i osobną sygnalizacją obecności napięcia.
Tak. Przy zbyt niskim napięciu wyjścia ładowarki, czyli napięciu akumulatora, przekaźnik PK1 może odłączyć akumulator i ograniczyć ryzyko głębokiego rozładowania.
Próg wyjścia ładowarki ustawia się PR1, a próg wejścia ładowarki PR2. W przykładzie podano 11 V dla wyjścia i 15,5 V dla wejścia ładowarki AVT2309.
Wykrycie dowolnej awarii uruchamia blok alarmowania z NE555 i buzzerem. Alarm może być wywołany brakiem 230 VAC, złym napięciem wejścia lub wyjścia ładowarki albo brakiem napięcia w jednym z torów wyjściowych.
Tak, ale wariant beztransformatorowy z transoptorem pracuje bezpośrednio z napięciem sieciowym i jest przeznaczony wyłącznie dla doświadczonych elektroników. Bezpieczniejszym wariantem jest użycie przekaźnika RM84 z cewką 230 VAC.
Moduł pracuje z zasilaniem 12 V DC i pobiera około 200 mA.
Nie. To wersja A, czyli sama płytka PCB. Rezystory, kondensatory, TL081, LM385-2.5, NE555, tranzystory, diody LED, diody prostownicze, buzzer, złącza ARK, przekaźniki i pozostałe podzespoły trzeba dobrać osobno według wykazu.
