Modułowy zasilacz symetryczny 5V 9V 12V 15V - PCB do projektu AVT 3140
- Dostarcza stabilizowane napięcie symetryczne ±5 V, ±9 V, ±12 V lub ±15 V do układów audio, wzmacniaczy operacyjnych i testów elektroniki. Wersja A zawiera płytkę PCB.
Modułowy zasilacz symetryczny – płytka ±5 V, ±9 V, ±12 V, ±15 V AVT3140
Płytka pozwala zbudować prosty zasilacz symetryczny do układów audio, wzmacniaczy operacyjnych i testów elektroniki.
Mały zasilacz symetryczny ze stabilizatorami 78xx i 79xx
AVT3140 pozwala zbudować modułowy zasilacz napięć symetrycznych o stałym napięciu wyjściowym. Układ pracuje ze standardowymi stabilizatorami dodatnimi 78xx i ujemnymi 79xx, dlatego może być wykonany jako wersja ±5 V, ±9 V, ±12 V albo ±15 V.
Moduł sprawdza się jako zasilacz pomocniczy w większych urządzeniach oraz jako źródło napięcia podczas uruchamiania układów wymagających zasilania dodatniego i ujemnego, między innymi wzmacniaczy operacyjnych, torów audio i niewielkich układów analogowych.
Karta techniczna
AVT3140
Modułowy zasilacz symetryczny ze stabilizatorami 78xx i 79xx, mostkiem prostowniczym, filtracją, sygnalizacją LED i wyjściami OUT+, GND oraz OUT-.
| Wersja | A – płytka PCB |
| Typ projektu | modułowy zasilacz symetryczny |
| Zastosowanie | zasilanie wzmacniaczy operacyjnych, torów audio i układów wymagających napięcia dodatniego oraz ujemnego |
| Rodzaj zasilacza | symetryczny, stabilizowany, o stałym napięciu wyjściowym |
| Dostępne napięcia wyjściowe | ±5 V, ±9 V, ±12 V, ±15 V |
| Stabilizator dodatni | U1 – 78xx, napięcie zależne od wybranej wersji |
| Stabilizator ujemny | U2 – 79xx, napięcie zależne od wybranej wersji |
| Warunek poprawnej stabilizacji | co najmniej około 3 V różnicy między wejściem i wyjściem stabilizatora |
| Zabezpieczenia stabilizatorów | ograniczenie przy przegrzaniu oraz zabezpieczenie przed uszkodzeniem przy zwarciu wyjścia |
| Zalecany transformator dla ±5 V | 2×6…9 VAC |
| Zalecany transformator dla ±9 V | 2×9…12 VAC |
| Zalecany transformator dla ±12 V | 2×12…15 VAC |
| Zalecany transformator dla ±15 V | 2×15…18 VAC |
| Prąd obciążenia bez radiatorów | zalecane nie więcej niż około 300 mA |
| Sygnalizacja napięcia dodatniego | LED1, dioda czerwona 3 mm |
| Sygnalizacja napięcia ujemnego | LED2, dioda zielona 3 mm |
| Wejście zasilania | AC1, GND, AC2 |
| Wyjście zasilacza | OUT+, GND, OUT- |
| Filtracja główna | C1-C4, kondensatory elektrolityczne 220 µF / 35 V |
| Filtracja lokalna | C5-C8, kondensatory 100 nF |
| Mostek prostowniczy | B1 |
| Złącza | ARK3/500 – 2 szt. |
| Typ płytki | dwustronna płytka drukowana |
| Uruchomienie | po poprawnym montażu nie wymaga regulacji |
| Wymiary płytki PCB | 33×47 mm |

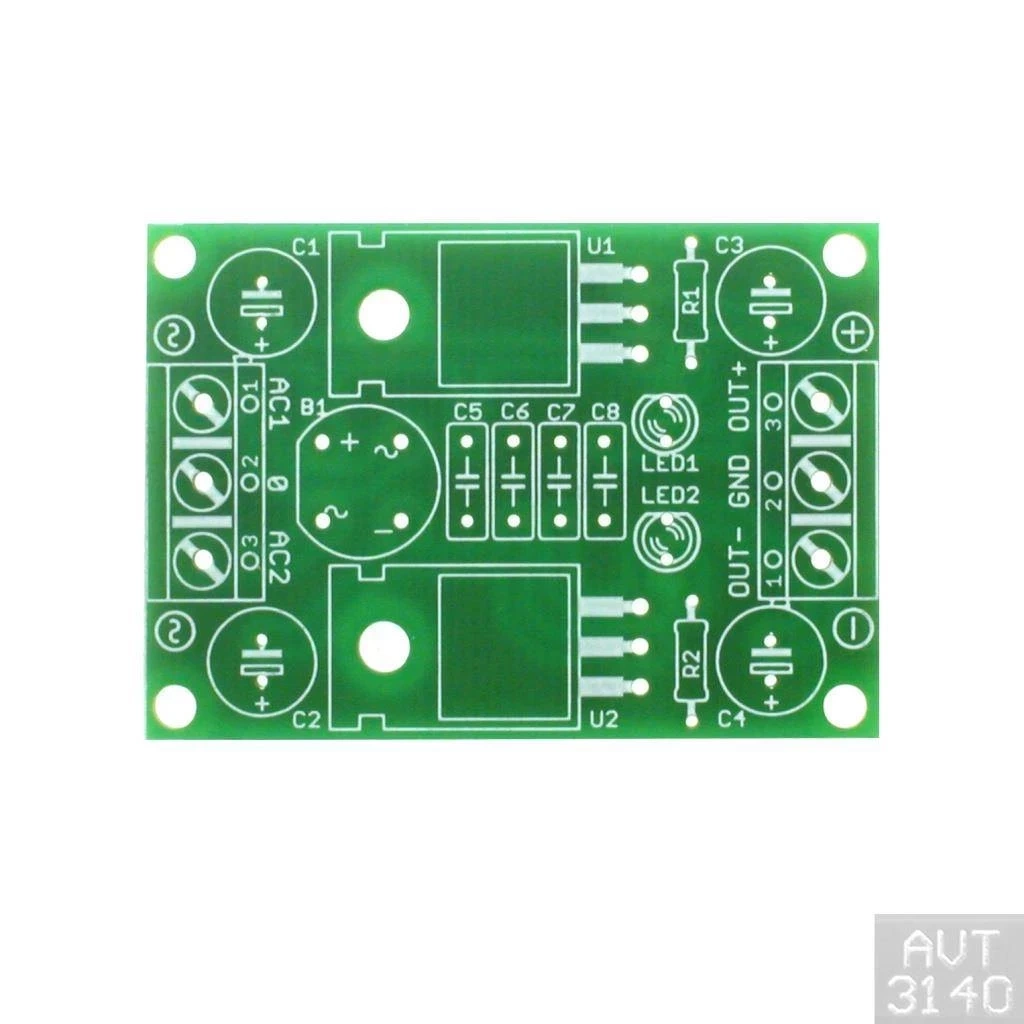

Wersja A – płytka PCB
AVT3140 A zawiera płytkę PCB do projektu modułowego zasilacza symetrycznego. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 2,2 kΩ
- C1-C4: 220 µF / 35 V
- C5-C8: 100 nF
- U1: stabilizator 78xx, napięcie zależne od wybranej wersji
- U2: stabilizator 79xx, napięcie zależne od wybranej wersji
- LED1: dioda LED 3 mm, czerwona
- LED2: dioda LED 3 mm, zielona
- B1: mostek prostowniczy
- Złącze ARK3/500: 2 szt.
- Transformator z uzwojeniem symetrycznym dobrany do wybranego napięcia wyjściowego
Notes
Napięcie transformatora trzeba dobrać do wersji zasilacza. Dla ±5 V zalecane jest 2×6…9 VAC, dla ±9 V 2×9…12 VAC, dla ±12 V 2×12…15 VAC, a dla ±15 V 2×15…18 VAC.
Stabilizatory 78xx i 79xx potrzebują zapasu napięcia między wejściem i wyjściem. Zbyt niskie napięcie z transformatora spowoduje utratę stabilizacji, a zbyt wysokie zwiększy moc strat i nagrzewanie układów.
Moduł przewidziano do pracy z niewielkim prądem obciążenia, do około 300 mA bez radiatorów. Przy większym prądzie lub większej różnicy napięć trzeba zapewnić skuteczne odprowadzenie ciepła.
Uwaga: zasilacz wymaga transformatora sieciowego, którego strona pierwotna pracuje z napięciem 230 VAC groźnym dla życia.
Moduł AVT3140 podłącza się do uzwojeń wtórnych transformatora. Montaż, zabezpieczenie strony pierwotnej, bezpiecznik, obudowa i połączenia ochronne muszą być wykonane zgodnie z zasadami bezpieczeństwa.
Uwaga: Nie należy przekraczać dopuszczalnego nagrzewania stabilizatorów. Przy zbyt dużym obciążeniu albo zbyt wysokim napięciu wejściowym stabilizator ograniczy prąd i obniży napięcie wyjściowe, aby nie przekroczyć temperatury granicznej.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To modułowy zasilacz symetryczny do układów wymagających napięcia dodatniego i ujemnego, na przykład wzmacniaczy operacyjnych oraz niewielkich torów audio.
Projekt przewiduje wersje ±5 V, ±9 V, ±12 V i ±15 V. Napięcie zależy od zastosowanych stabilizatorów 78xx i 79xx.
Dla ±5 V zalecane jest 2×6…9 VAC, dla ±9 V 2×9…12 VAC, dla ±12 V 2×12…15 VAC, a dla ±15 V 2×15…18 VAC.
Bez radiatorów moduł przewidziano do stosunkowo niewielkiego prądu obciążenia, nie większego niż około 300 mA.
Nie. Po zmontowaniu ze sprawnych elementów i dołączeniu właściwego napięcia wejściowego zasilacz powinien być od razu gotowy do pracy.
Diody LED1 i LED2 sygnalizują obecność napięcia na wyjściach zasilacza.
Dla małych obciążeń radiatory nie są przewidziane. Przy większym prądzie lub zbyt dużym napięciu wejściowym trzeba zapewnić odpowiednie chłodzenie stabilizatorów.
Nie. Płytka AVT3140 jest zasilana z uzwojeń wtórnych transformatora. Strona pierwotna transformatora wymaga osobnego, bezpiecznego wykonania zgodnego z zasadami pracy z napięciem sieciowym.
Nie. To wersja A, czyli sama płytka PCB. Stabilizatory 78xx i 79xx, mostek prostowniczy, kondensatory, rezystory, diody LED, złącza ARK, transformator i pozostałe elementy trzeba dobrać osobno według wykazu.
