Modułowy zasilacz napięcia siatkowego do układów lampowych - PCB do projektu AVT 5740/3
- Umożliwia budowę regulowanego zasilacza ujemnego napięcia siatkowego do lamp elektronowych, przeznaczonego m.in. do końcówek mocy ze stałą polaryzacją. Wersja A zawiera płytkę PCB.

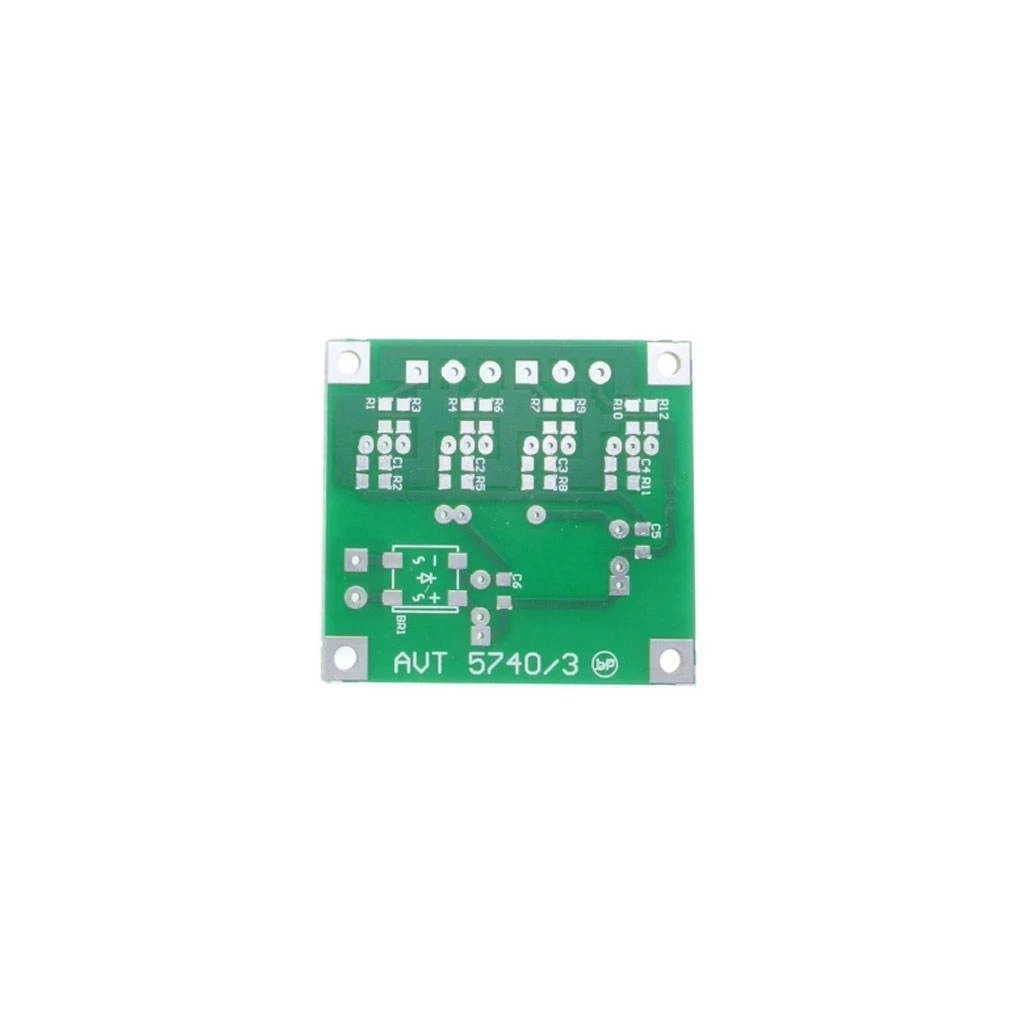

Modułowy zasilacz napięcia siatkowego - płytka drukowana do AVT5740/3
Płytka PCB do wykonania regulowanego zasilacza ujemnego napięcia siatkowego do układów lampowych.
Regulowane napięcie bias dla lamp mocy
AVT5740/3 to płytka modułu zasilacza napięcia siatkowego, przeznaczonego do układów lampowych wymagających ujemnego napięcia polaryzacji siatek. Moduł sprawdza się szczególnie w końcówkach mocy ze stałą polaryzacją, gdzie potrzebna jest precyzyjna regulacja punktu pracy lamp.
Układ wytwarza ujemne napięcie z osobnego uzwojenia transformatora, prostuje je, filtruje i rozdziela na cztery regulowane wyjścia. Każdy tor ma osobny potencjometr wieloobrotowy, co pozwala niezależnie ustawić napięcie siatkowe dla kilku lamp, np. w stereofonicznym wzmacniaczu push-pull. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne, mostek prostowniczy, kondensatory, potencjometry, rezystory i złącza trzeba skompletować osobno.
Karta techniczna
AVT5740/3
Moduł zasilacza ujemnego napięcia siatkowego do układów lampowych, z czterema niezależnie regulowanymi wyjściami bias.
| Wersja | A - płytka PCB zasilacza napięcia siatkowego |
| Typ modułu | zasilacz ujemnego napięcia siatkowego do układów lampowych |
| Zastosowanie | stała polaryzacja siatek lamp mocy, np. we wzmacniaczach push-pull |
| Charakter napięcia wyjściowego | ujemne napięcie regulowane |
| Zakres regulacji | od kilku do kilkudziesięciu woltów, zależnie od uzwojenia i dobranych elementów |
| Liczba torów regulacji | 4 niezależnie regulowane wyjścia siatkowe |
| Wejście zasilania | osobne uzwojenie siatkowe transformatora, złącze J3 / UGAC |
| Wyjścia napięcia siatkowego | UG1A, UG1B, UG1C, UG1D na złączach J1 i J2 |
| Prostownik | mostek prostowniczy dla napięcia pomocniczego siatek |
| Filtracja | filtracja pojemnościowa napięcia ujemnego oraz kondensatory w torach regulacji |
| Regulacja napięcia | potencjometry wieloobrotowe, osobne dla każdego kanału |
| Zabezpieczenie przy awarii potencjometru | rezystory wymuszające bezpieczniejsze zatkanie lampy maksymalnym napięciem ujemnym przy utracie kontaktu ślizgacza |
| Pobór prądu w obwodzie siatkowym | znikomy w typowym zastosowaniu polaryzacji siatek |
| Dobór elementów | indywidualnie do wymaganej wartości bias i zakresu regulacji konkretnego wzmacniacza |
| Płytka PCB | 51x47 mm |
Wersja A - płytka PCB i wykaz elementów
AVT5740/3 A - płytka PCB zasilacza napięcia siatkowego. Elementy elektroniczne, mostek prostowniczy, potencjometry wieloobrotowe, kondensatory i złącza trzeba skompletować osobno.
| Rezystory SMD 1206 | R1, R4, R7, R10 - 1kΩ / 1%; R2, R5, R8, R11 - 2,2MΩ / 1%; R3, R6, R9, R12 - 470kΩ / 1% |
| Rezystor mocy | R13 - 10kΩ / 1W |
| Regulacja | RV1…RV4 - 100kΩ, potencjometry wieloobrotowe pionowe |
| Kondensatory SMD 1206 | C1…C6 - 1nF |
| Kondensatory elektrolityczne | CE1, CE2 - 100µF / 160V |
| Mostek prostowniczy | BR1 - DF06S SMD |
| Złącza | J1, J2 - ARK2 5 mm; J3 - ARK3 5 mm |
Notes
Moduł wymaga osobnego uzwojenia transformatora przeznaczonego do wytworzenia napięcia siatkowego. Napięcie przemienne doprowadza się do złącza J3, a regulowane napięcia siatek są dostępne na złączach J1 i J2.
Każdy z czterech torów regulacji działa analogicznie. Potencjometr wieloobrotowy ustala wartość napięcia siatkowego, a dodatkowe rezystory zawężają zakres regulacji oraz poprawiają zachowanie układu przy ewentualnej awarii ślizgacza potencjometru.
Zakres regulacji należy dobrać do konkretnej lampy i topologii wzmacniacza. Dokumentacja zaleca w miarę możliwości zawężać zakres regulacji, aby zwiększyć precyzję ustawiania oraz ograniczyć ryzyko błędnego punktu pracy.
Nie należy niepotrzebnie zwiększać pojemności w torach napięcia siatkowego. Zbyt duża pojemność może zaburzyć oczekiwaną kolejność pojawiania się napięcia anodowego i siatkowego po włączeniu urządzenia.
Po uruchomieniu trzeba sprawdzić obecność i zakres napięć wyjściowych bez podłączonych lamp, a następnie ustawić bias zgodnie z procedurą przewidzianą dla konkretnego wzmacniacza.
Uwaga: układy lampowe mogą zawierać napięcia niebezpieczne dla życia.
Moduł napięcia siatkowego zwykle pracuje razem z zasilaczem anodowym i zasilaniem sieciowym. Przed regulacją lub pomiarami należy odłączyć zasilanie, rozładować kondensatory i zachować zasady pracy z wysokim napięciem. Błędnie ustawiony bias może doprowadzić do przeciążenia lamp, transformatora głośnikowego lub zasilacza anodowego.
Najczęściej zadawane pytania
Ujemne napięcie siatkowe ustala punkt pracy lampy przy stałej polaryzacji. Zmiana tej wartości wpływa na prąd spoczynkowy lampy, dlatego dokładna regulacja bias jest istotna dla mocy, zniekształceń, trwałości lamp i bezpieczeństwa transformatora wyjściowego.
Cztery osobne tory umożliwiają niezależne ustawienie napięcia siatkowego dla kilku lamp. Jest to przydatne np. w stereofonicznym wzmacniaczu push-pull, gdzie można osobno korygować bias każdej lampy końcowej.
Przy utracie kontaktu ślizgacza potencjometru lampa mogłaby otrzymać niekontrolowane napięcie bias. Rezystor zabezpieczający wymusza wtedy bardziej ujemne napięcie, co zatyka lampę i ogranicza ryzyko jej przeciążenia.
Zawężenie zakresu zwiększa precyzję ustawiania i zmniejsza ryzyko przypadkowego ustawienia zbyt mało ujemnego napięcia, które mogłoby nadmiernie zwiększyć prąd anodowy lampy. Zakres powinien wynikać z typu lampy i parametrów konkretnego wzmacniacza.
Nie. Dokumentacja zwraca uwagę, że prąd w obwodzie siatkowym jest znikomy, więc podane pojemności są wystarczające. Niepotrzebne zwiększanie pojemności może zaburzyć kolejność pojawiania się napięć anodowego i siatkowego po włączeniu zasilania.
