Moduł zasilacza StepDown z przetwornicą LM2596, AVTMOD20
AVTMOD20 – moduł zasilacza step-down z przetwornicą LM2596

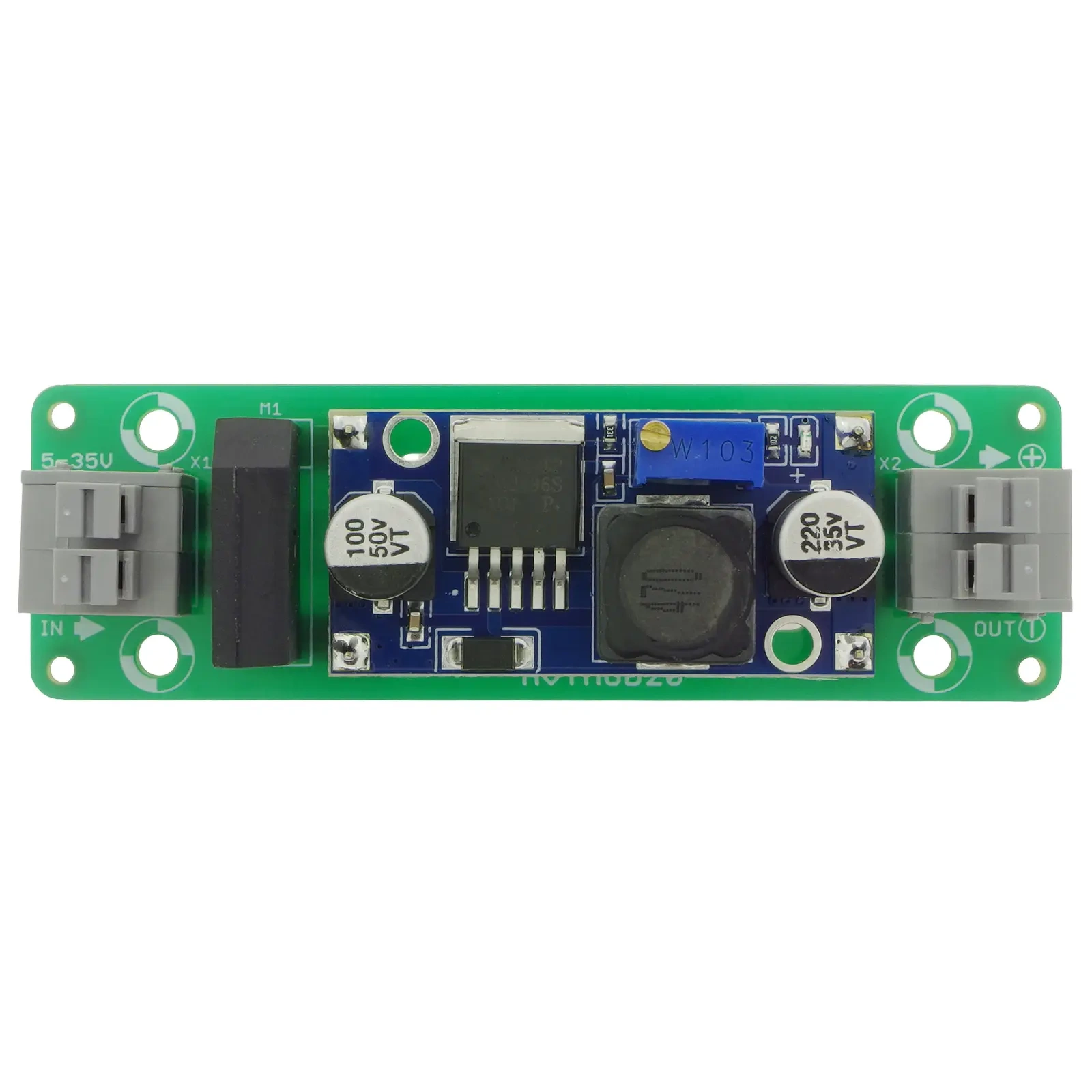

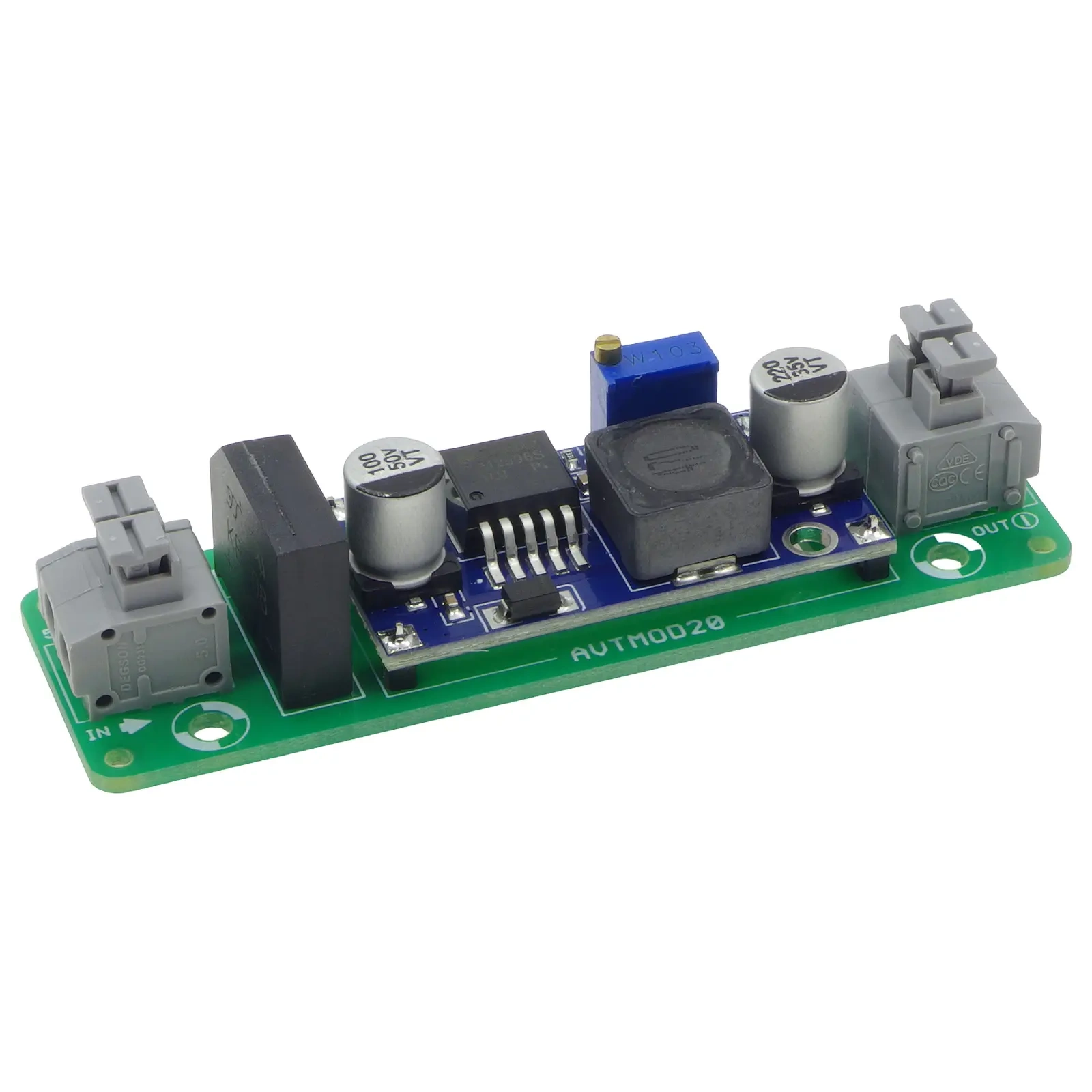

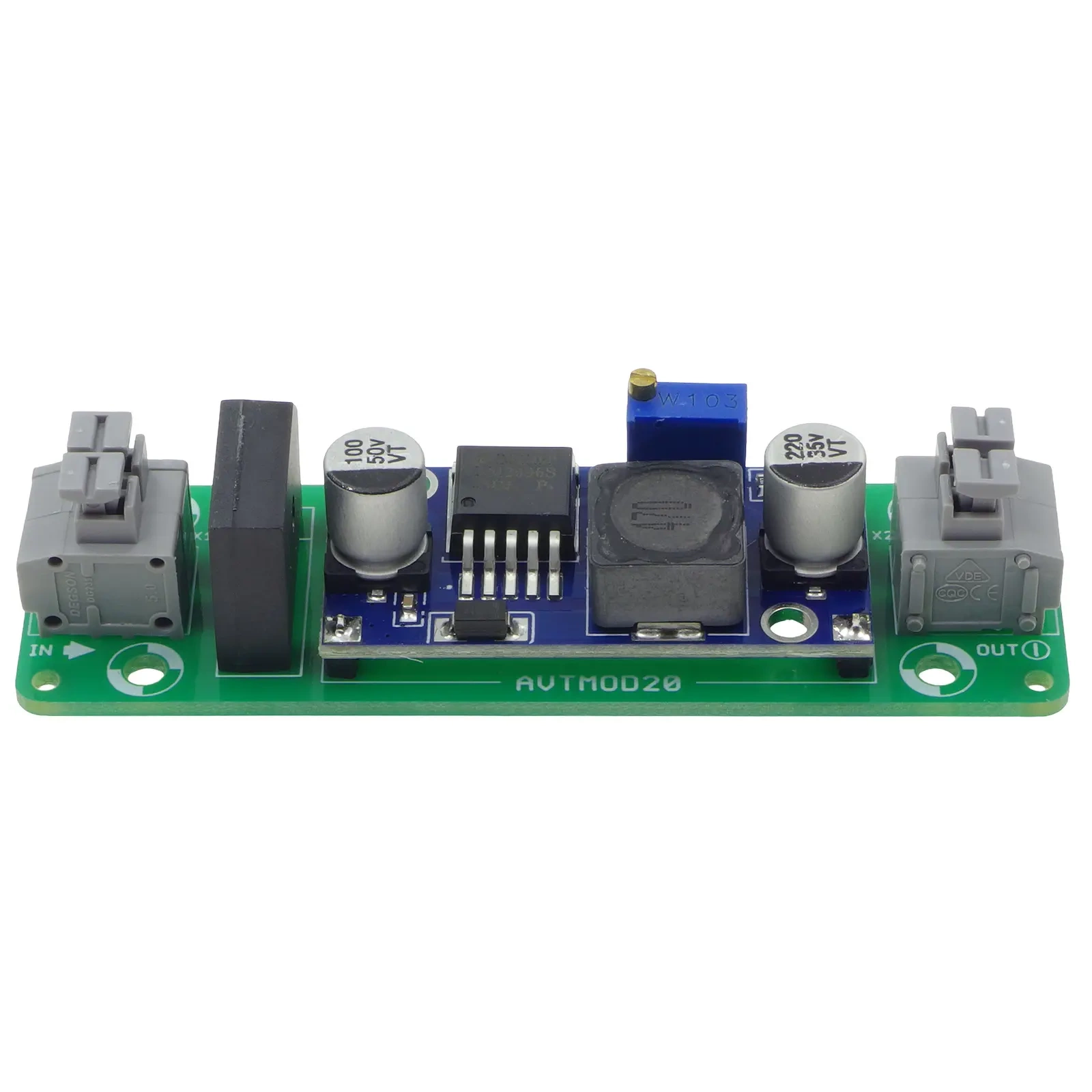

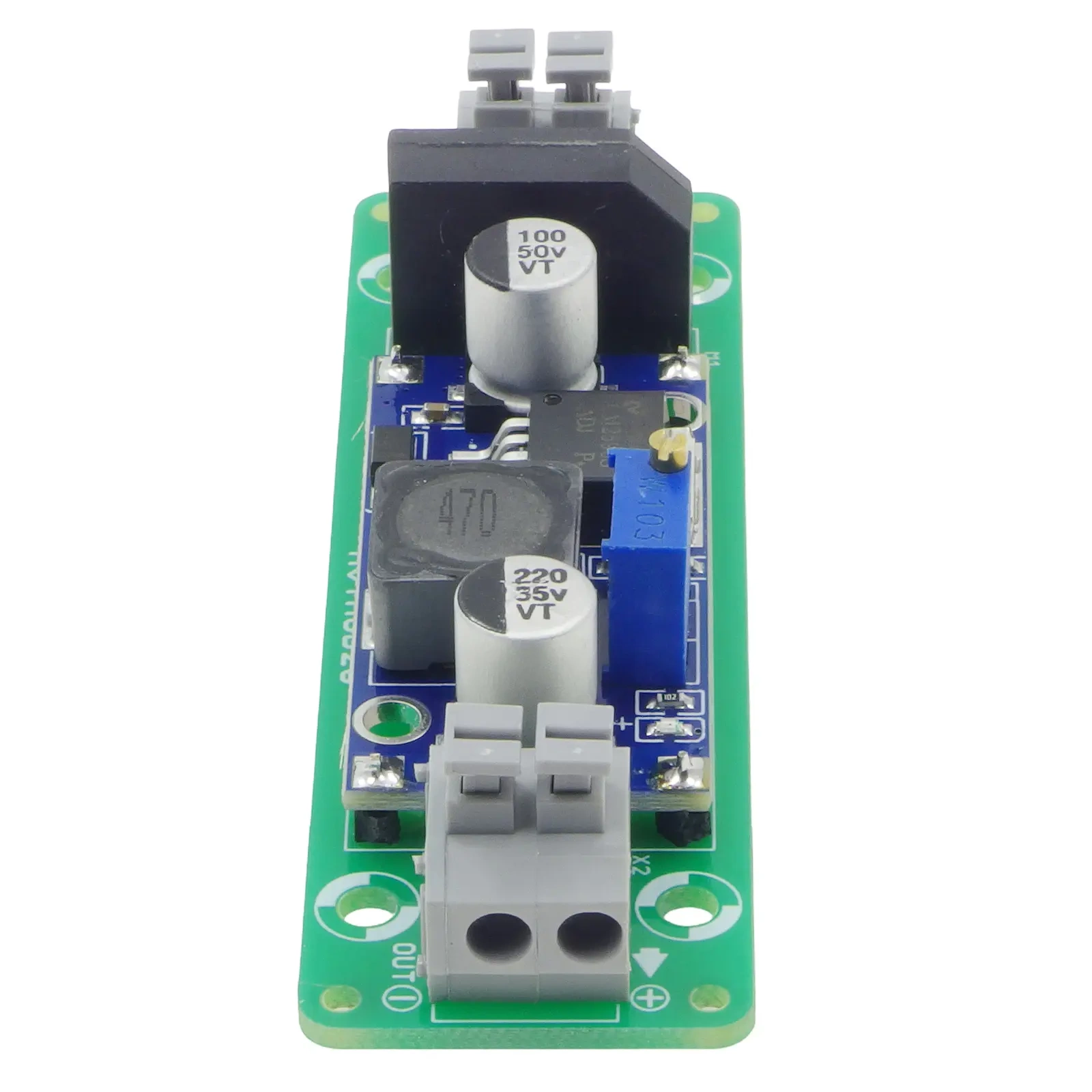

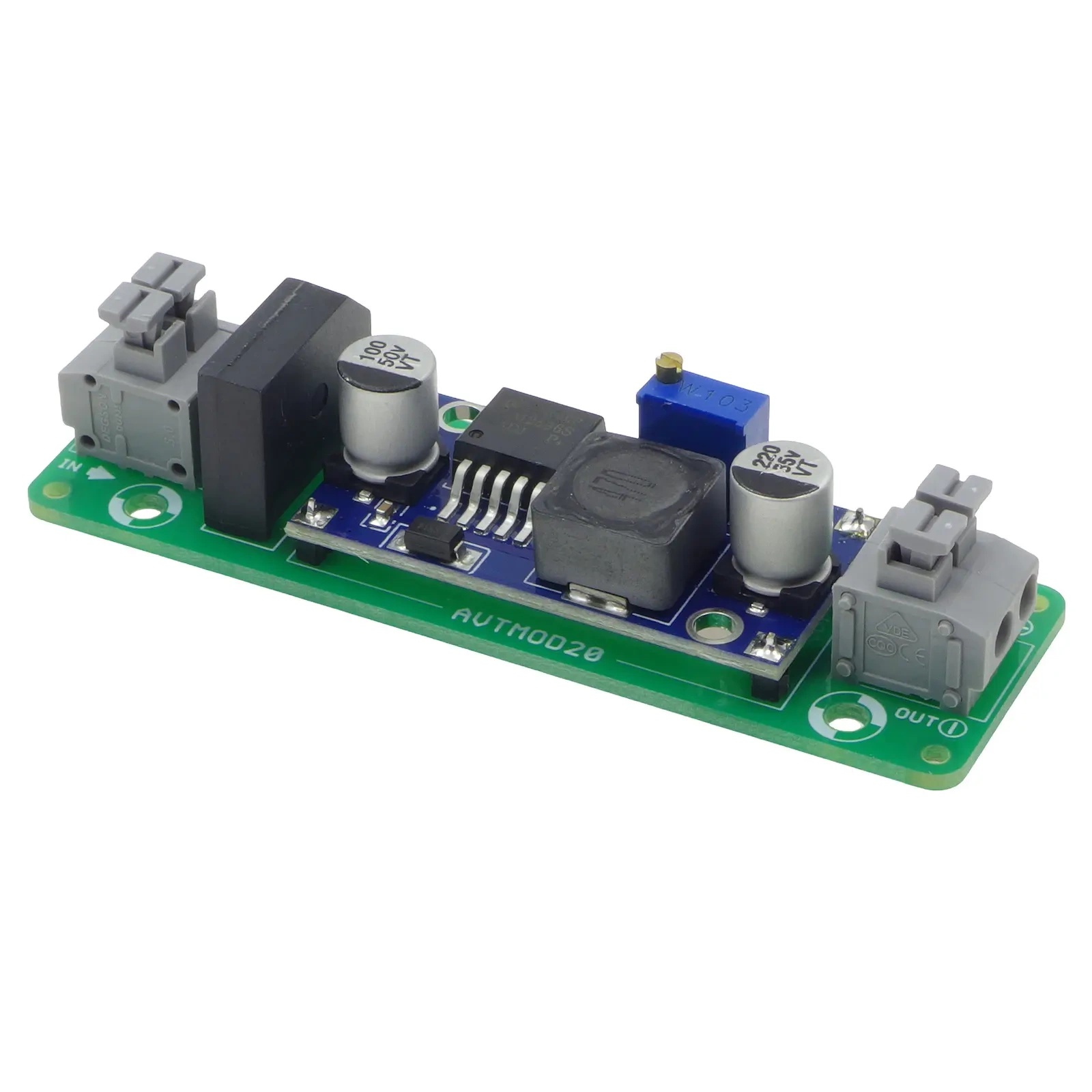

Moduł AVTMOD20 jest zasilaczem z przetwornicą impulsowa typu step-down (buck) opartą na popularnym układzie LM2596. Moduł został zaprojektowany z myślą o stabilnym zasilaniu projektów elektronicznych i elektrycznych, w których wymagane jest precyzyjne obniżenie napięcia.
Cechy kluczowe:
- Wysoka sprawność energetyczna
Układ LM2596 zapewnia sprawność na poziomie do 92%, co przekłada się na mniejsze straty ciepła oraz dłuższą pracę urządzeń zasilanych bateryjnie. - Stabilne napięcie wyjściowe
Przetwornica utrzymuje stałe napięcie na wyjściu, niezależnie od wahań napięcia wejściowego czy zmian obciążenia – kluczowe w przypadku zasilania czułych układów cyfrowych i analogowych. - Szeroki zakres napięcia wejściowego
Obsługuje napięcia od 5 V do 35 V, co czyni ją uniwersalnym komponentem w projektach DIY, automatyce i prototypowaniu. - Wbudowane zabezpieczenia
Moduł chroni podłączone układy przed zwarciem, przegrzaniem, przeciążeniem oraz odwrotną polaryzacją – dzięki zastosowaniu mostka prostowniczego. - Intuicyjna obsługa
Dzięki kompaktowej konstrukcji, otworom montażowym i złączom sprężynowym, integracja przetwornicy w układzie jest szybka i prosta – zarówno dla amatorów, jak i profesjonalistów. - Szeroki zakres zastosowań
Idealna do zasilania mikrokontrolerów (Arduino, ESP32), taśm LED, silników DC, modułów komunikacyjnych, czujników i innych układów wymagających stabilizowanego napięcia niższego niż napięcie źródła.
Parametry techniczne:
- Napięcie wejściowe: 5 – 35 V
- Napięcie wyjściowe: regulowane 1,5 – 30 V
- Prąd wyjściowy: 2 A (praca ciągła), do 3 A z radiatorem
- Wymagany radiator: przy mocy powyżej 15 W, montowany na LM2596 (brak w zestawie)
- Sprawność: do 92%
- Częstotliwość pracy: 150 kHz
- Temperatura pracy: -40°C do +85°C
- Sygnalizacja: dioda LED informująca o napięciu wyjściowym
- Zabezpieczenia:
- przed zwarciem
- przed przegrzaniem
- przed odwrotną polaryzacją
- ograniczenie prądowe

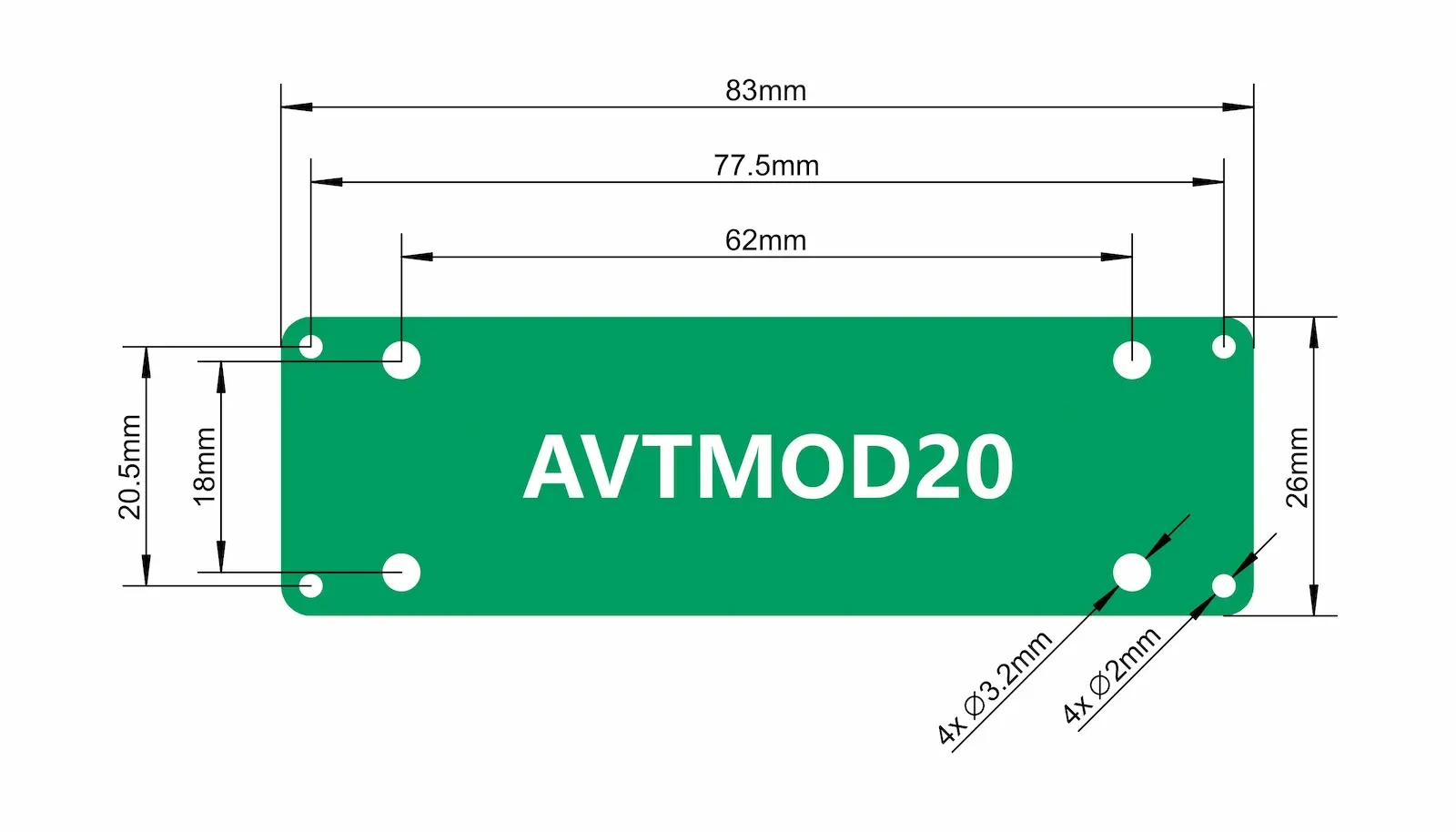

- Wymiary płytki: 83 × 26 mm
Uwaga!

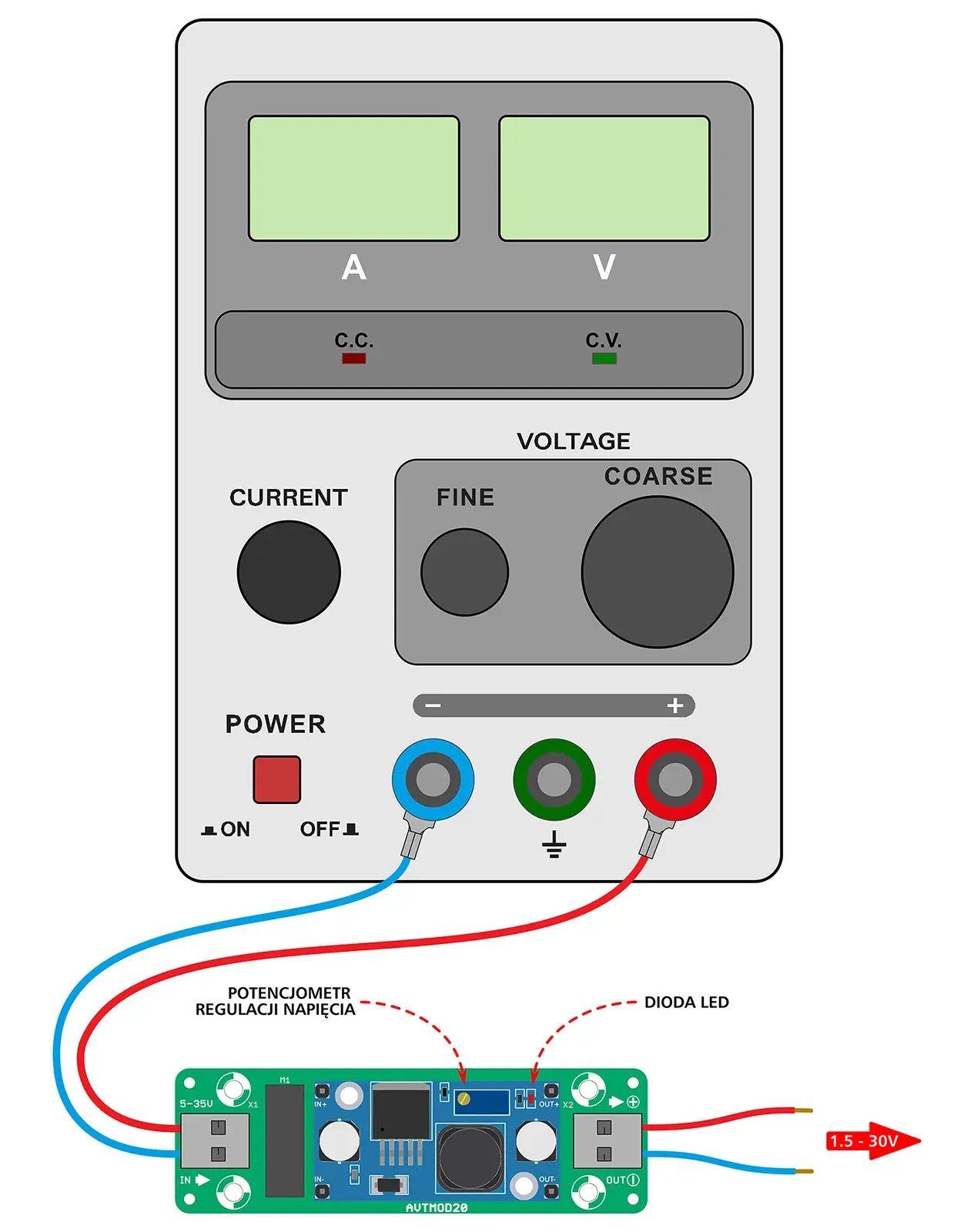

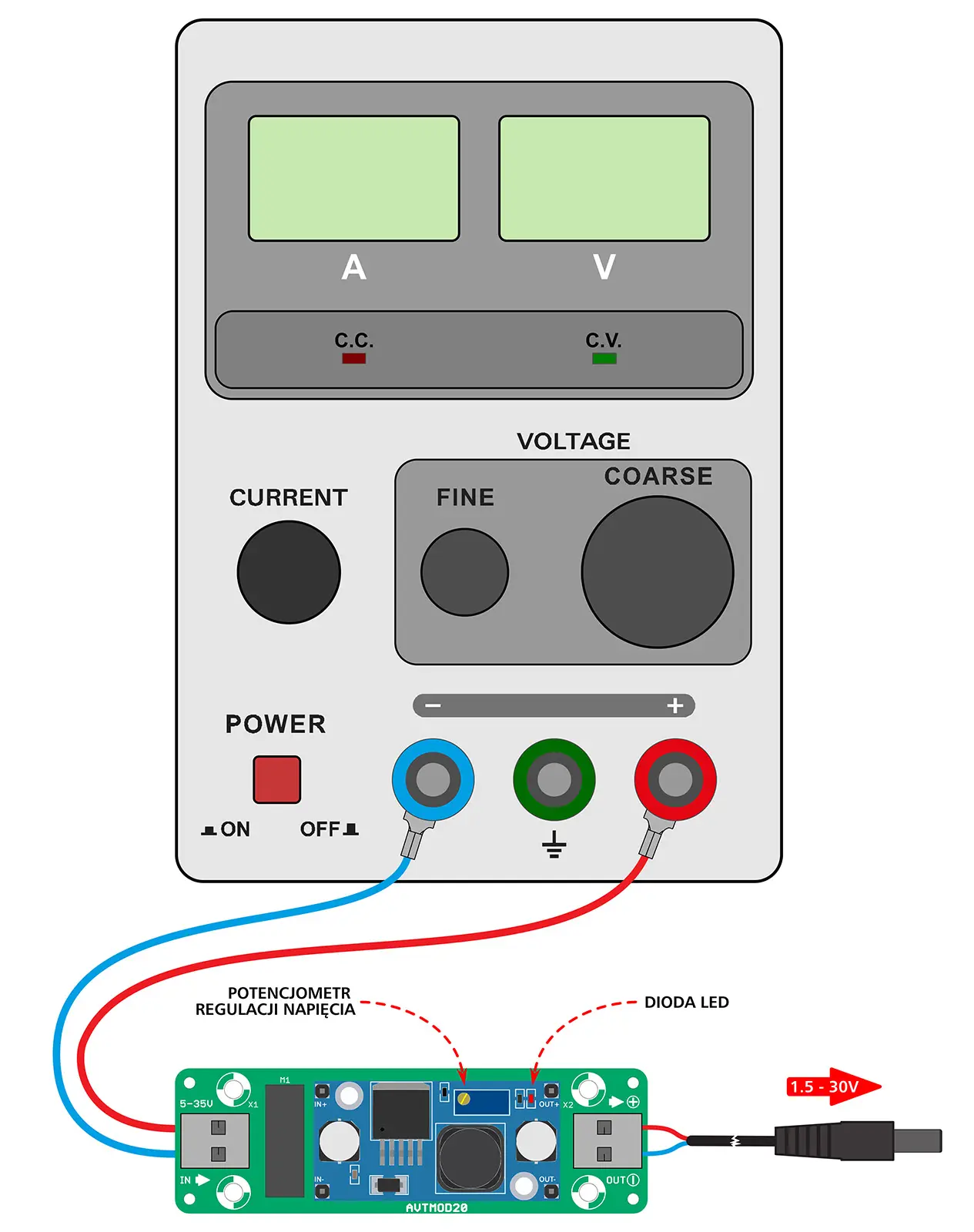

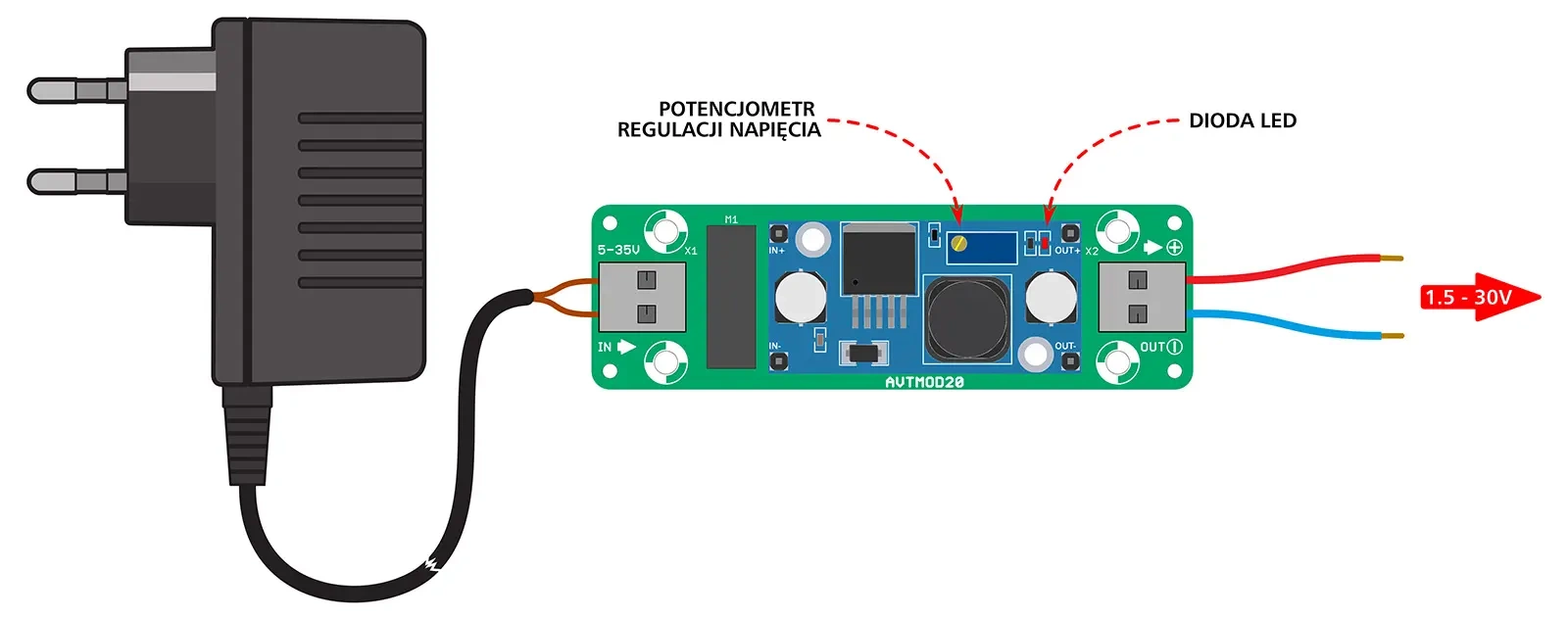

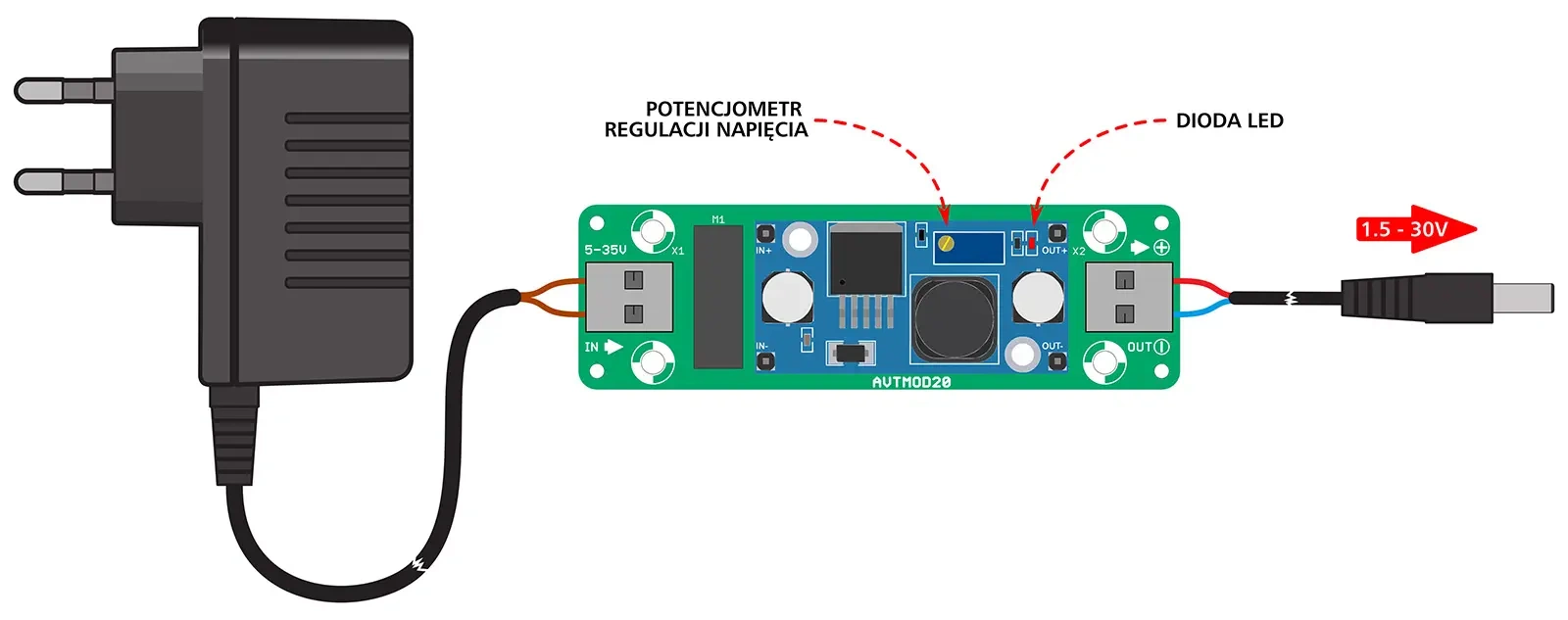

Napięcie wyjściowe jest wybierane z zakresu od 1,5 V do 30 V za pomocą potencjometru. Należy zwrócić uwagę, że jest to układ obniżający napięcie, a więc napięcie wyjściowe nie może być wyższe od wejściowego. Przed podłączeniem właściwego odbiornika należy wstępnie wyregulować napięcie wyjściowe przetwornicy. W tym celu należy zasilić przetwornicę bez obciążenia i ustawić pokrętło wbudowanego potencjometru wieloobrotowego na wybranej wartości, obserwując jednocześnie napięcie wyjściowe z użyciem woltomierza. Taka praktyka pozwala uniknąć awarii w sytuacji, gdyby fabrycznie ustawiona przetwornica dostarczyła do obciążenia (np. mikrokomputera) zbyt wysokie napięcie, powodując jego uszkodzenie.
