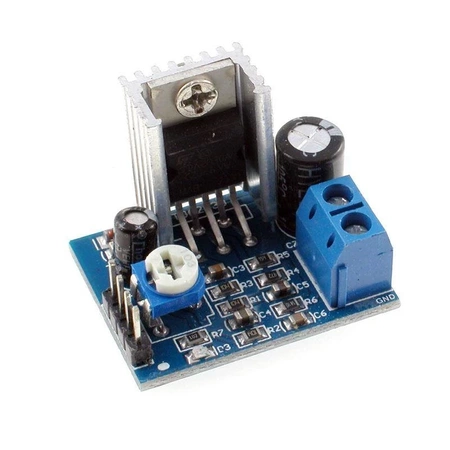

Moduł wzmacniacz audio TDA2030 18W końcówka mocy 18W

Moduł wzmacniacza audio - końcówka mocy hifi, oparty na układzie TDA2030A. Moduł ma złącze wejściowe goldpin, wyjście na głośniki, złącze zasilania (goldpin). Na płytce umieszczony został radiator, dzięki któremu odprowadzanie ciepła z układu jest sprawniejsze. Regulacja głośności za pomocą potencjometru obrotowego. Podłączenie zasilacza sygnalizuje zapalenie się czerwonej diody LED na płycie wzmacniacza.

• zastosowany układ: TDA2030A
• moc wyjściowa: 18W (≥16V, 4Ω)
• napięcie zasilania: 6 ÷ 22V
• regulacja głośności: TAK
• wymiary płytki: 32x24mm
• wysokość modułu 23 mm (z radiatorem)

UWAGA:

Należy uważać przy podłączaniu głośników - głośniki podłączamy do odpowiednich pól na płytce wzmacniacza, nie łączymy mas głośników, również przy podłączeniu słuchawek należy uważać na wspólne masy. Wzmacniacz nie jest odporny na odwrotne podłączenie napięcia zasilania.
