Moduł wzmacniacz audio 2x15W PAM8610 - Class-D stereo

Miniaturowych wielkości (25mm x 30mm) moduł wzmacniacza akustycznego stereo o mocy maksymalnej 2x15W @4Ω i 10W @8Ω przy 12V zasilania.
Wzmacniacz Class-D (cyfrowy) jest zrobiony na układzie PAM8610. Szczegółowy opis wejść i wyjść na płytce ułatwia podłączenie i eksploatację urządzenia.

• układ PAM8610 posiada zabezpieczenia: termiczne, nadprądowe oraz przeciwzwarciowe (Over Current, Thermal and Short-Circuit Protection)
• moc wyjściowa: 2x 10W(8Ω) 2x 15W(4Ω)
• zakres częstotliwości: 20Hz ÷ 15kHz
• impedancja wejściowa: 15kΩ
• prąd spoczynkowy: 20mA (przy zasilaniu 12 VDC)
• głośniki: 10 ÷ 100W
• impedancja wyjściowa: 4 ÷ 8Ω
• zniekształcenia harmoniczne: < 0.1%
• efektywność 90%
• SNR: 86%
• wymiary płytki: 30x25mm
• zalecane napięcie zasilania: 12 VDC 2A (już przy napięciu 12V kostka bez dodatkowego radiatora/chłodzenia może osiągać dosyć wysoką temperaturę. W przypadku "ekstremalnego" wykorzystywania wzmacniacza zaleca się montaż radiatora)
• rekomendowany zakres napięcia zasilania: 7V ÷ 15V

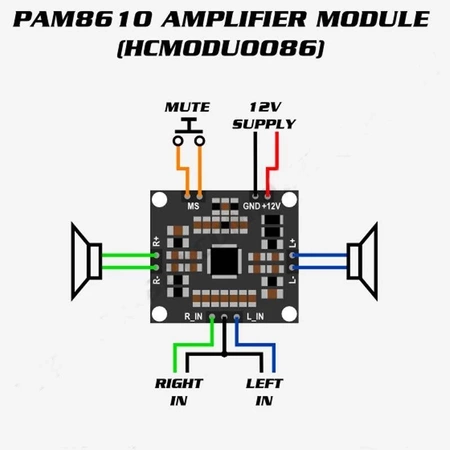

Opis wyprowadzeń:

• +12V, GND  zasilanie
• R-, R+  wyjście na głośnik prawy
• L-, L+  wyjście na głośnik lewy
• R_IN, L_IN wejścia, masa w środku.
• SW wyłączenie wzmacniacz
