Moduł wykonawczy z przekaźnikiem 5 V do sterowania obwodem o innym napięciu

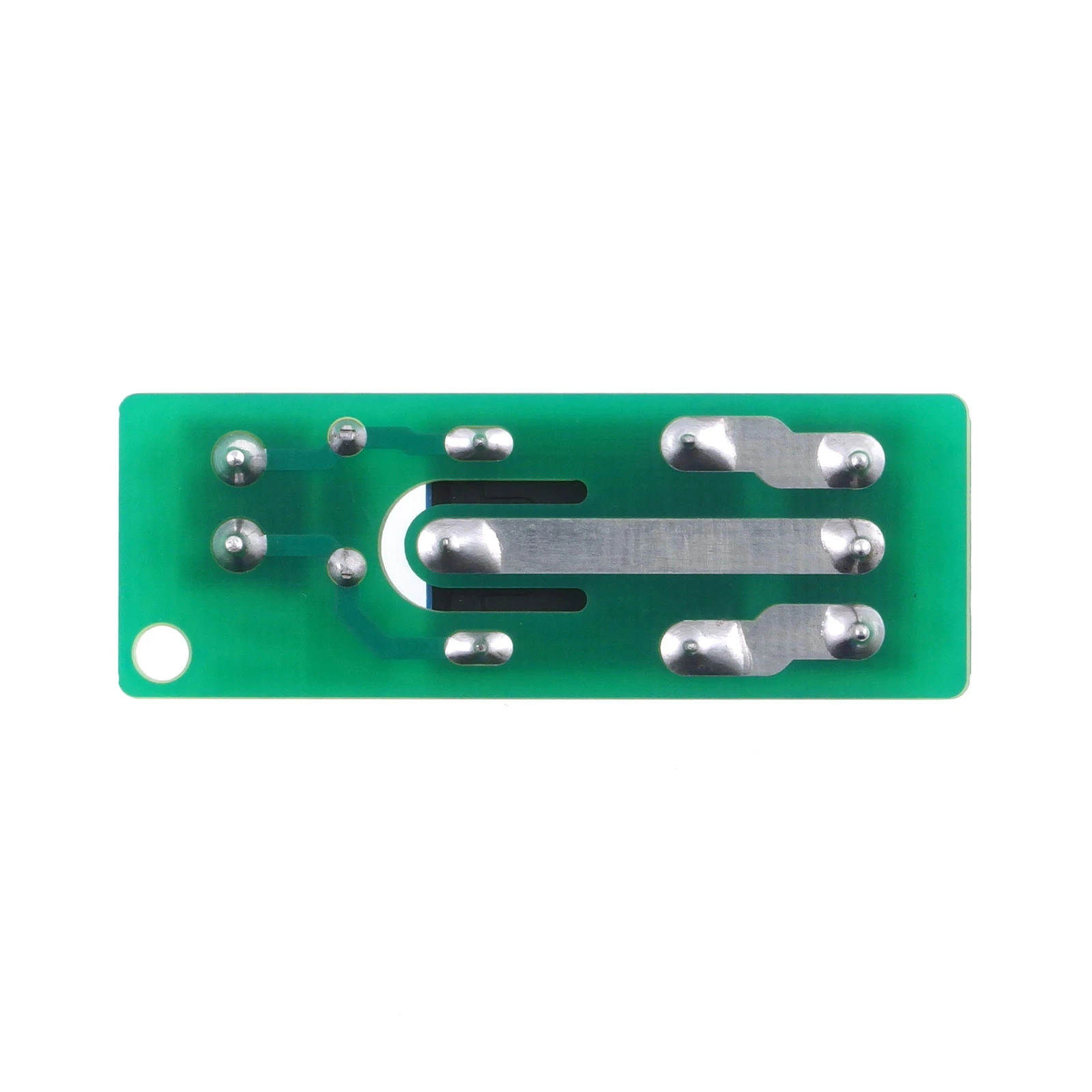

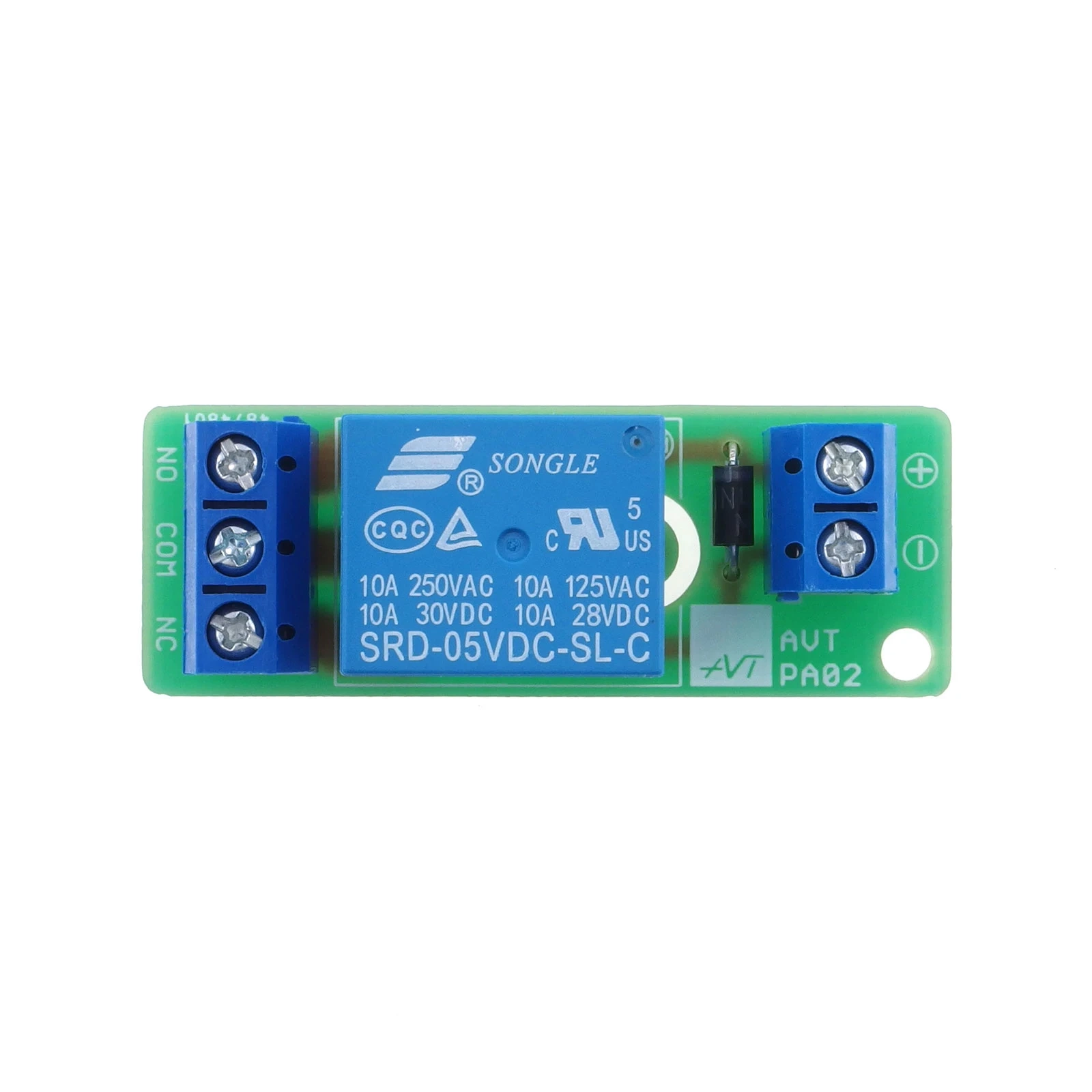

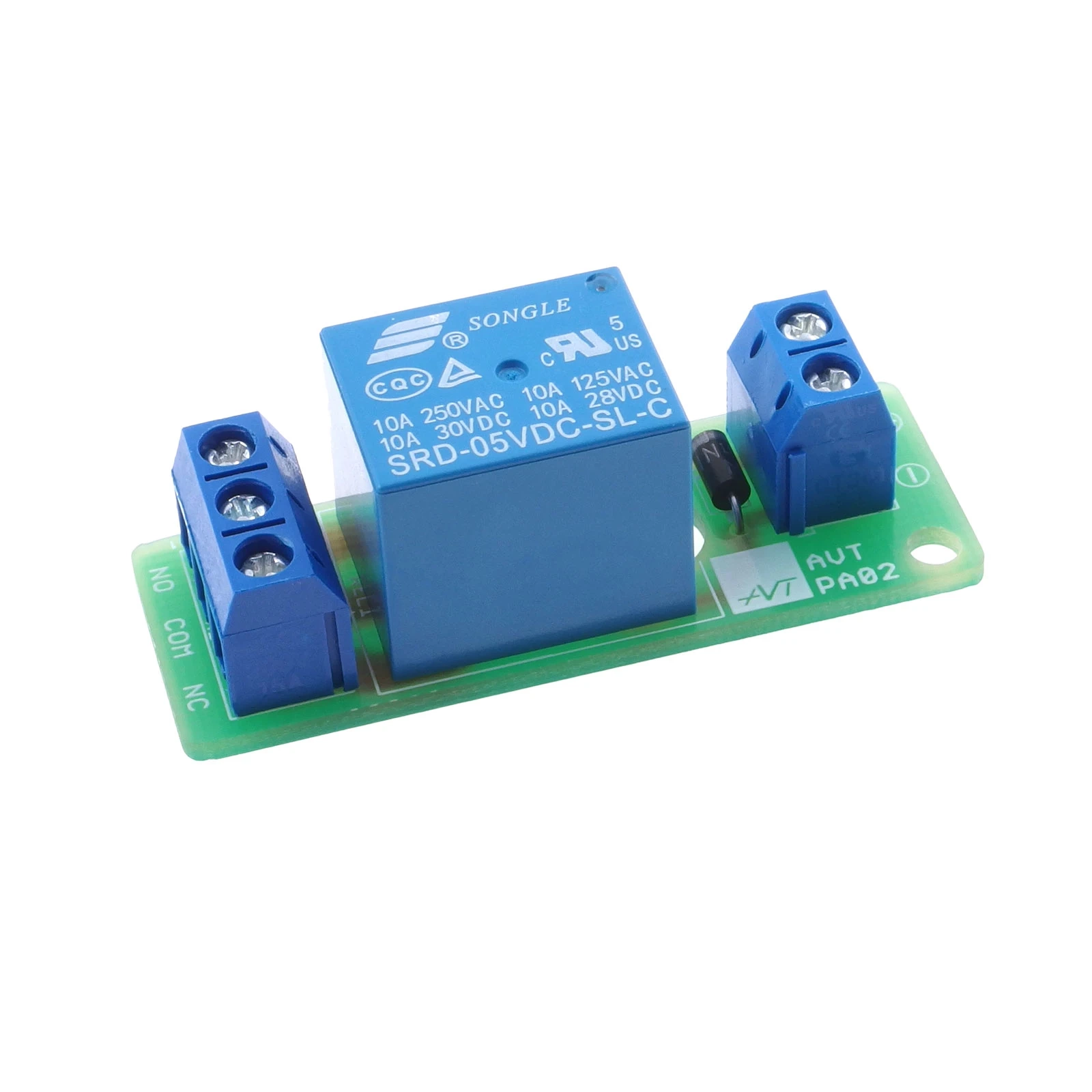

AVT MOD19 5V załącza i wyłącza obwód pracujący z napięciem lub prądem innym niż napięcie sterujące. Element wykonawczy stanowi przekaźnik, sterowany napięciem 5 V DC doprowadzonym do złącza X2. Przekaźnik zapewnia pełną separację galwaniczną między obwodem sterującym a wykonawczym - to dwa fizycznie odrębne obwody, połączone wyłącznie przez cewkę i styki.

Napięcie 5 V odpowiada poziomom logicznym typowych mikrokontrolerów i płytek rozwojowych, więc moduł podłącza się bezpośrednio do wyjścia cyfrowego, bez dodatkowego tranzystora pośredniczącego.

Specyfikacja techniczna

• typ: moduł wykonawczy z przekaźnikiem
• napięcie sterujące: 5 V DC, złącze X2

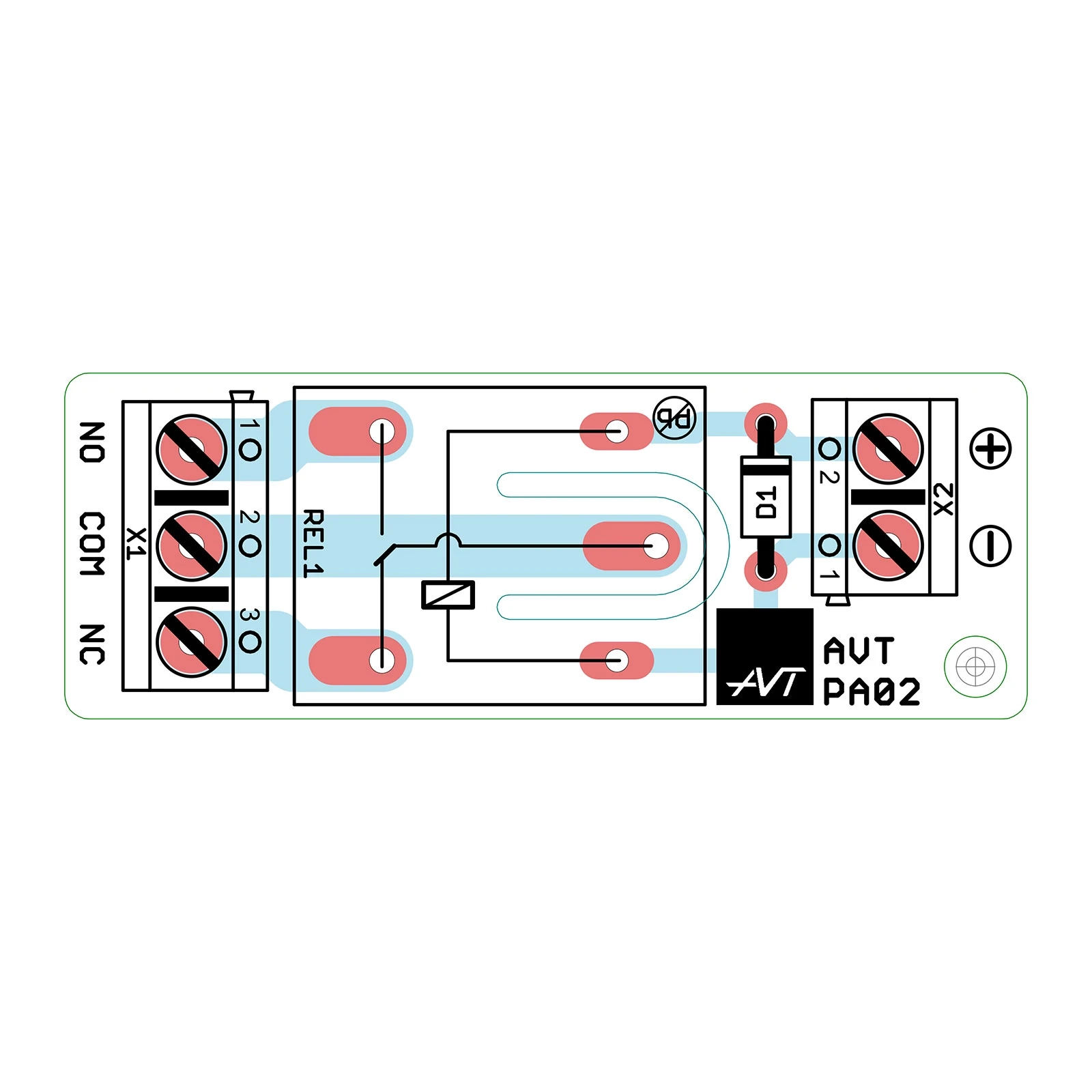

• styki przekaźnika: NO, COM, NC, złącze śrubowe X1
• obciążenie styków: 10 A przy 250 V AC
• zabezpieczenie: dioda prostownicza eliminująca przepięcia przy odłączaniu napięcia sterującego
• separacja: galwaniczna, obwód sterujący od wykonawczego
• wymiary płytki: 50 x 18 mm

Do czego służy przekaźnik sterowany 5 V

Wyjście cyfrowe mikrokontrolera dostarcza pojedyncze miliampery przy napięciu logicznym i nie jest w stanie bezpośrednio załączyć żarówki, silnika czy innego obwodu zasilanego z innego źródła. Przekaźnik rozwiązuje to bez budowania własnego stopnia pośredniczącego: cewka 5 V reaguje na sygnał z wyjścia cyfrowego, a styki po drugiej stronie przełączają obwód o zupełnie innych parametrach - do 10 A przy 250 V AC.

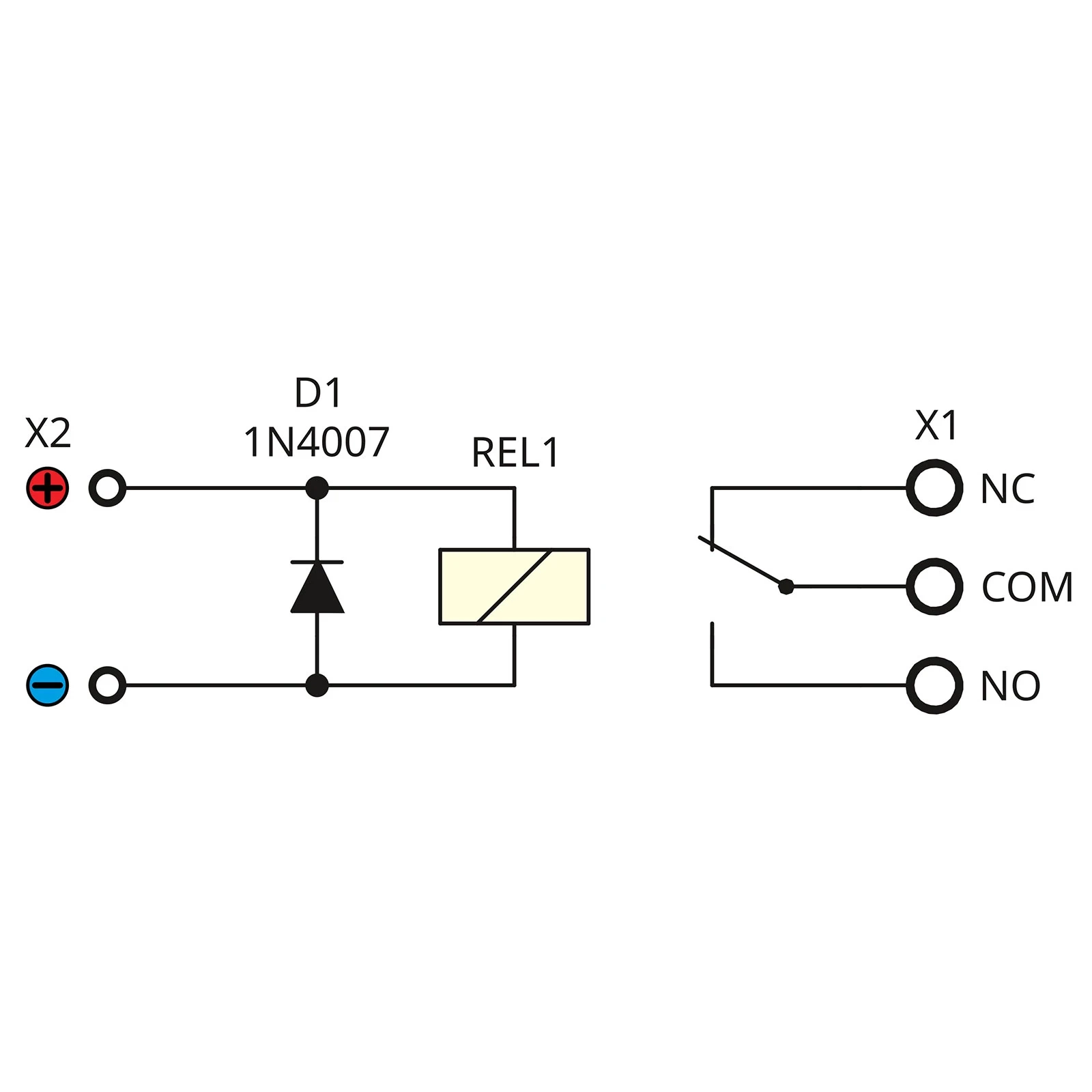

Dioda D1 równoległa do cewki eliminuje przepięcie powstające w chwili wyłączenia przekaźnika. Cewka jako element indukcyjny generuje przy odłączeniu napięcie wielokrotnie wyższe od zasilającego, które bez tej diody mogłoby uszkodzić wyjście sterujące.

Co trzeba zrobić samodzielnie

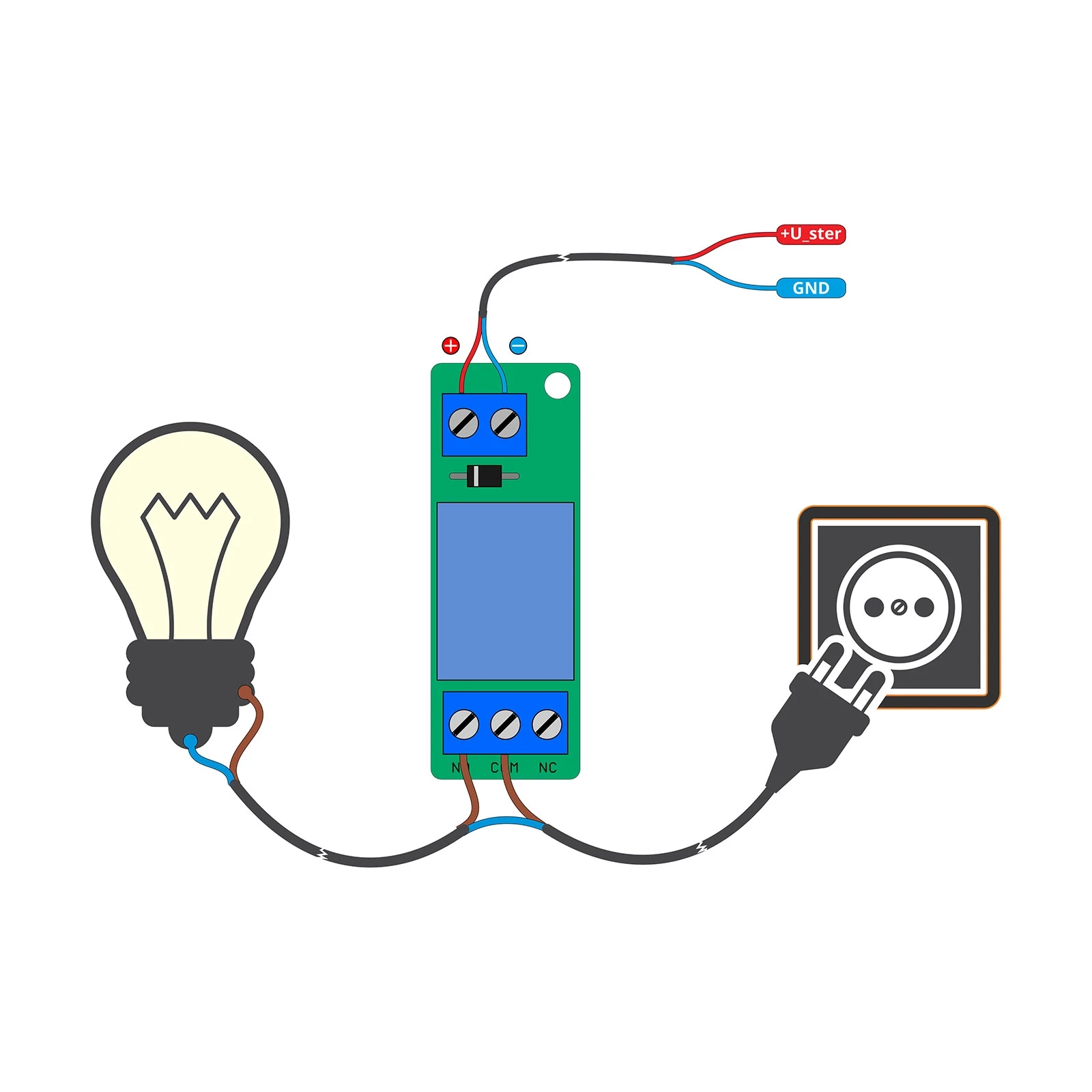

Moduł jest zmontowany i uruchomiony fabrycznie, ale nie jest gotowym urządzeniem końcowym. Napięcie sterujące doprowadza się do złącza X2, obwód wykonawczy podłącza się do styków NO, COM i NC na złączu X1, w zależności od tego, czy obwód ma być domyślnie rozłączony, czy załączony. Podłączenie obwodu pracującego z napięciem sieciowym wymaga zachowania zasad bezpieczeństwa właściwych dla takich instalacji.
