Moduł wykonawczy z przekaźnikiem 24 V do sterowania obwodem o innym napięciu

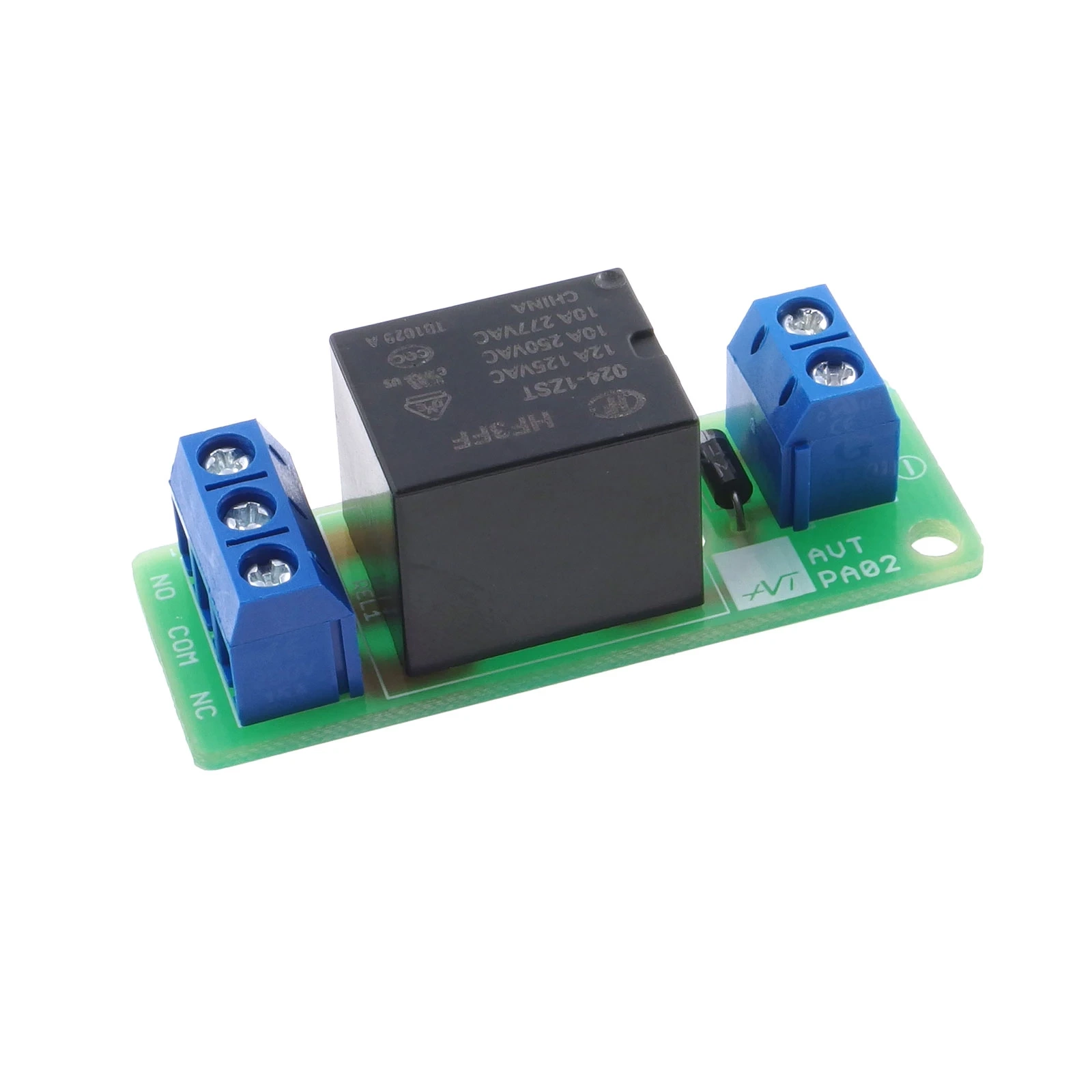

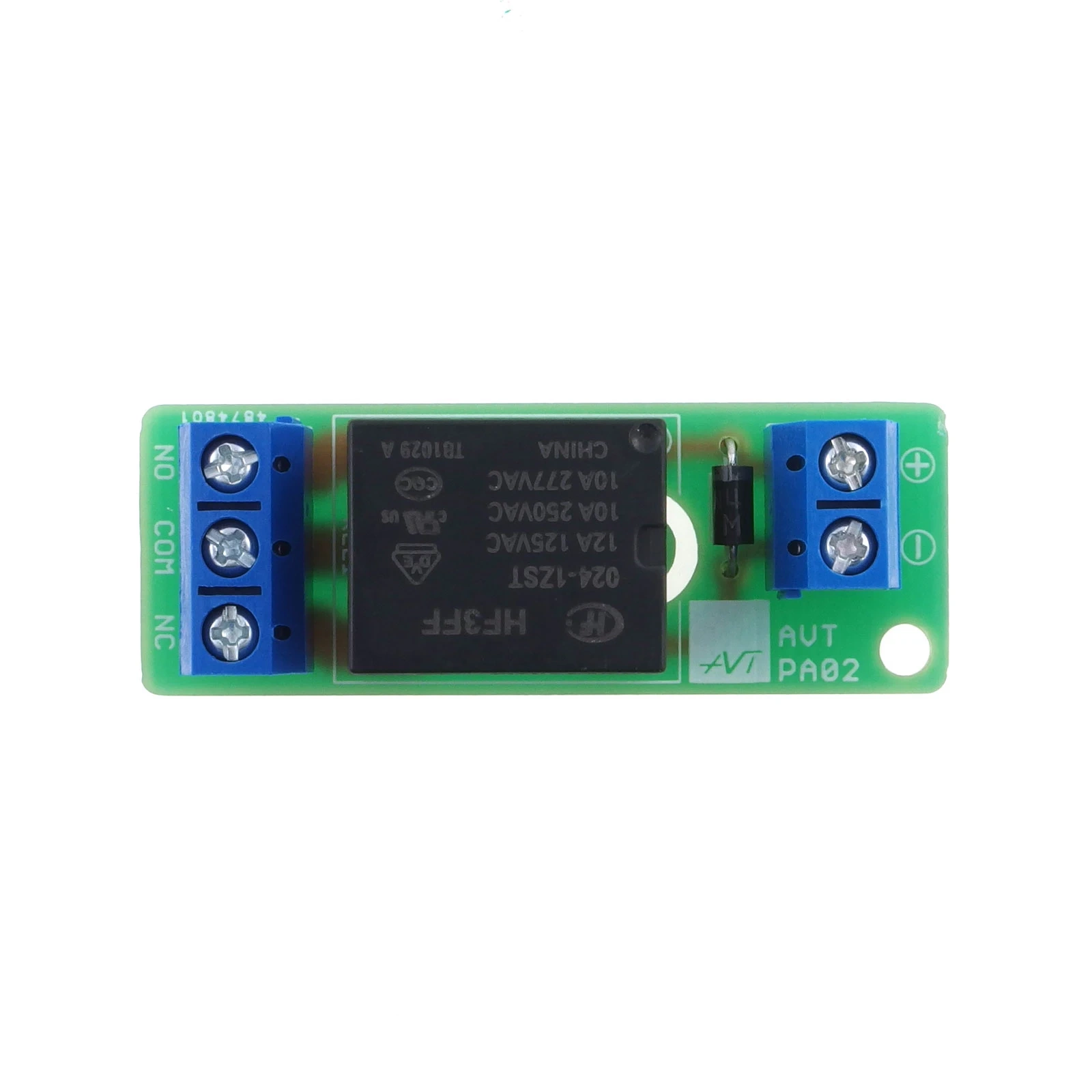

AVT MOD19 24V załącza i wyłącza obwód pracujący z napięciem lub prądem innym niż napięcie sterujące. Elementem wykonawczym jest przekaźnik, sterowany napięciem 24 V DC doprowadzonym do złącza X2, zapewniający pełną separację galwaniczną między obwodem sterującym a wykonawczym.

Napięcie 24 V DC jest standardowym poziomem sygnałów wyjściowych w automatyce przemysłowej - sterownikach PLC, modułach wykonawczych i czujnikach. Moduł podłącza się bezpośrednio do takiego wyjścia, bez dodatkowego stopnia pośredniczącego.

Specyfikacja techniczna

• typ: moduł wykonawczy z przekaźnikiem
• napięcie sterujące: 24 V DC, złącze X2

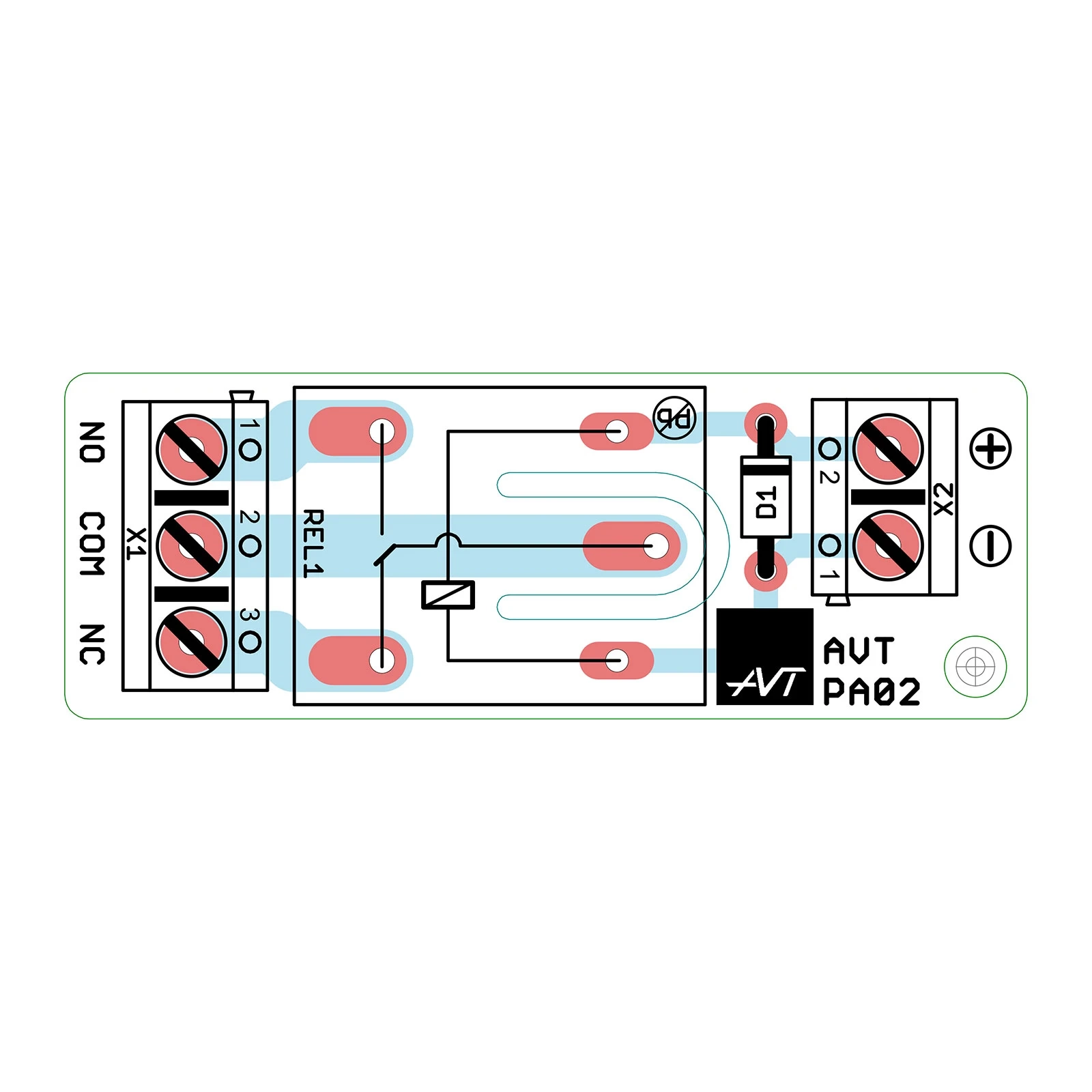

• styki przekaźnika: NO, COM, NC, złącze śrubowe X1
• obciążenie styków: 10 A przy 250 V AC
• zabezpieczenie: dioda prostownicza eliminująca przepięcia przy odłączaniu napięcia sterującego
• separacja: galwaniczna, obwód sterujący od wykonawczego

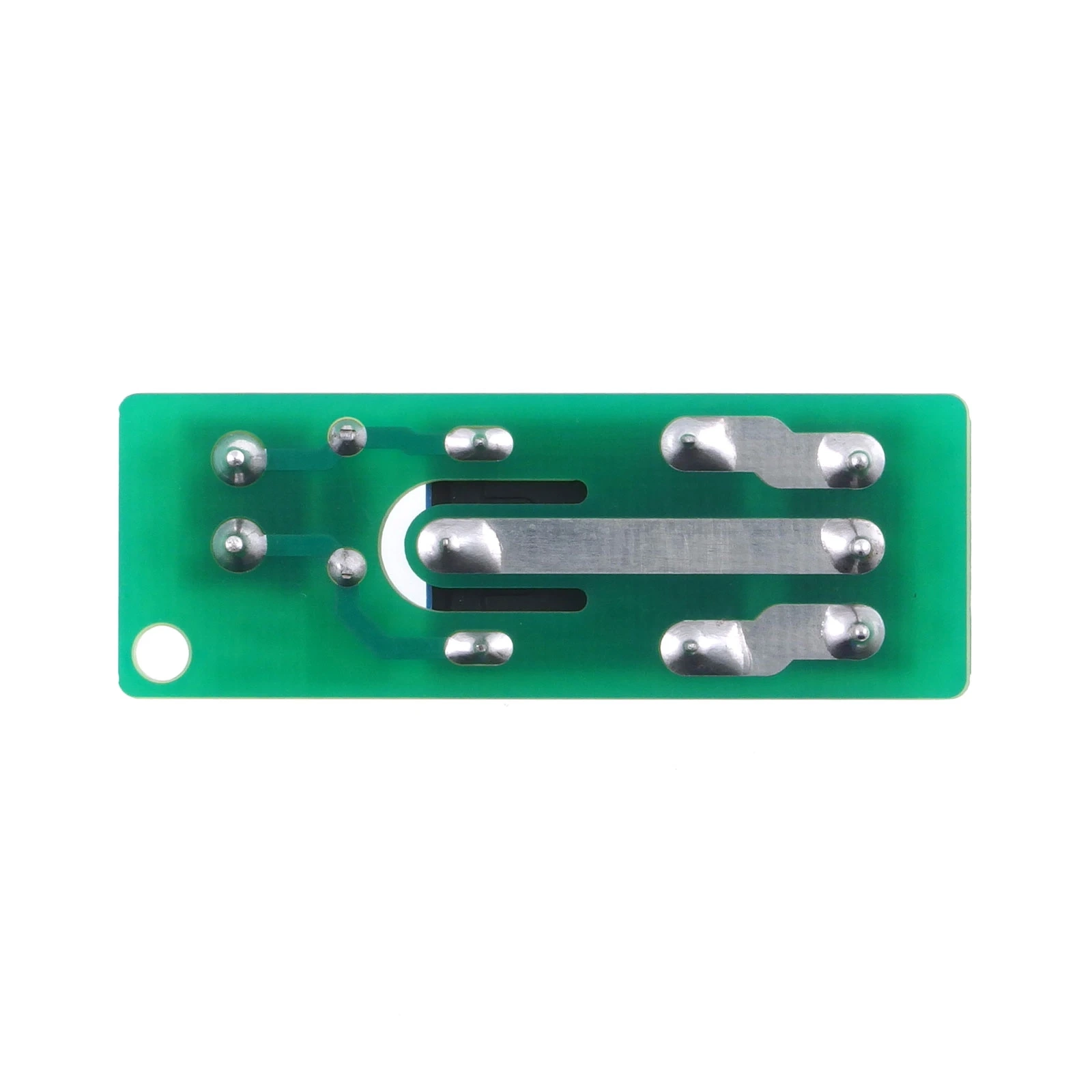

• wymiary płytki: 50 x 18 mm

Do czego służy przekaźnik sterowany 24 V

Wyjście cyfrowe sterownika PLC pracuje na niewielkim prądzie i nie jest przeznaczone do bezpośredniego załączania odbiorników zasilanych z sieci. Przekaźnik pośredniczy między tymi dwoma światami: cewka 24 V reaguje na sygnał ze sterownika, a styki przełączają obwód wykonawczy o innych parametrach - do 10 A przy 250 V AC. Napięcie 24 V DC mieści się przy tym w zakresie niskiego napięcia bezpiecznego, co ułatwia oddzielenie okablowania sterującego w szafie od obwodów zasilanych z sieci.

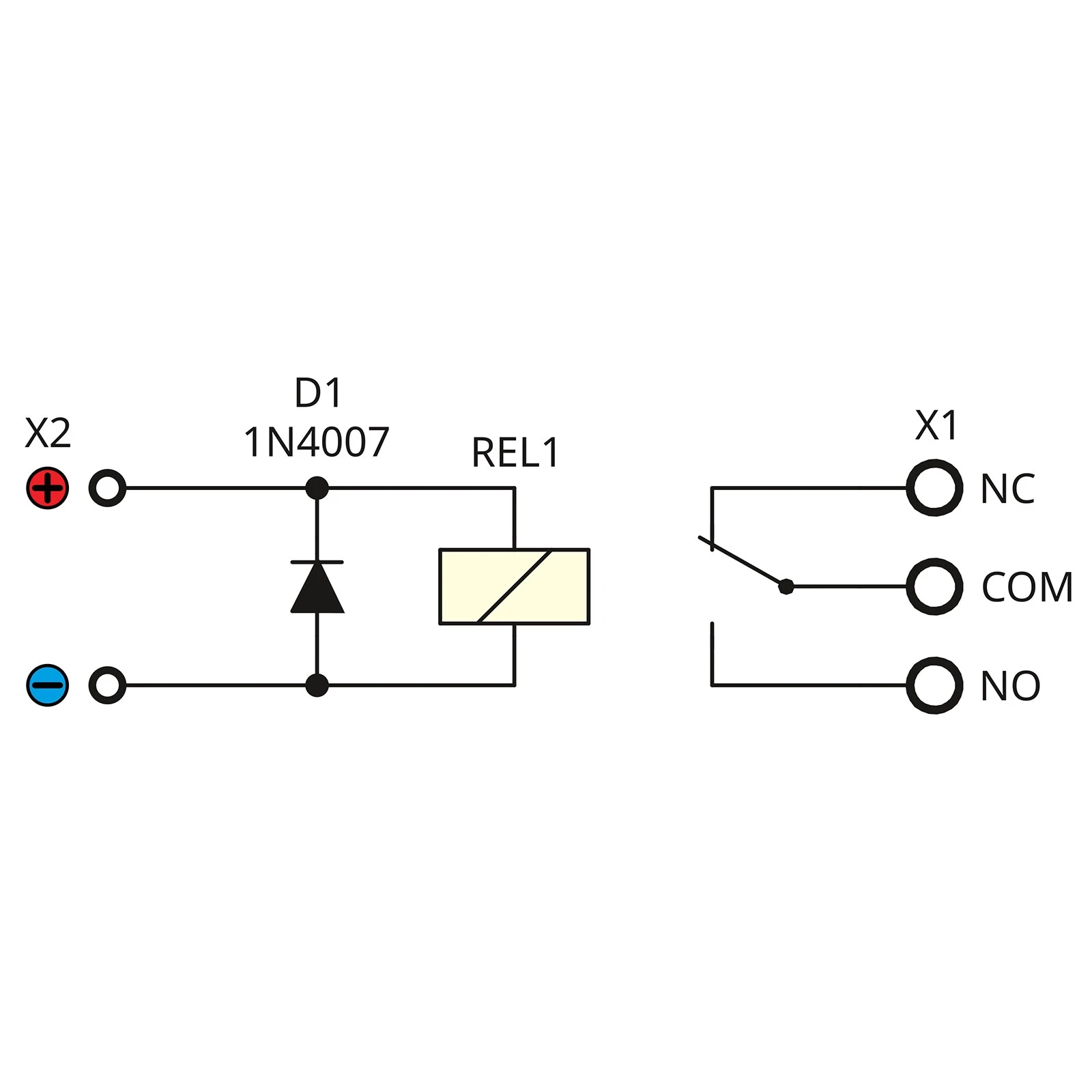

Dioda D1 równoległa do cewki eliminuje przepięcie powstające w chwili wyłączenia przekaźnika. W szafie sterowniczej, gdzie na wspólnej szynie 24 V pracuje wiele modułów wejść i wyjść, wyeliminowanie takiego przepięcia zapobiega zakłóceniom pozostałych obwodów sterujących.

Co trzeba zrobić samodzielnie

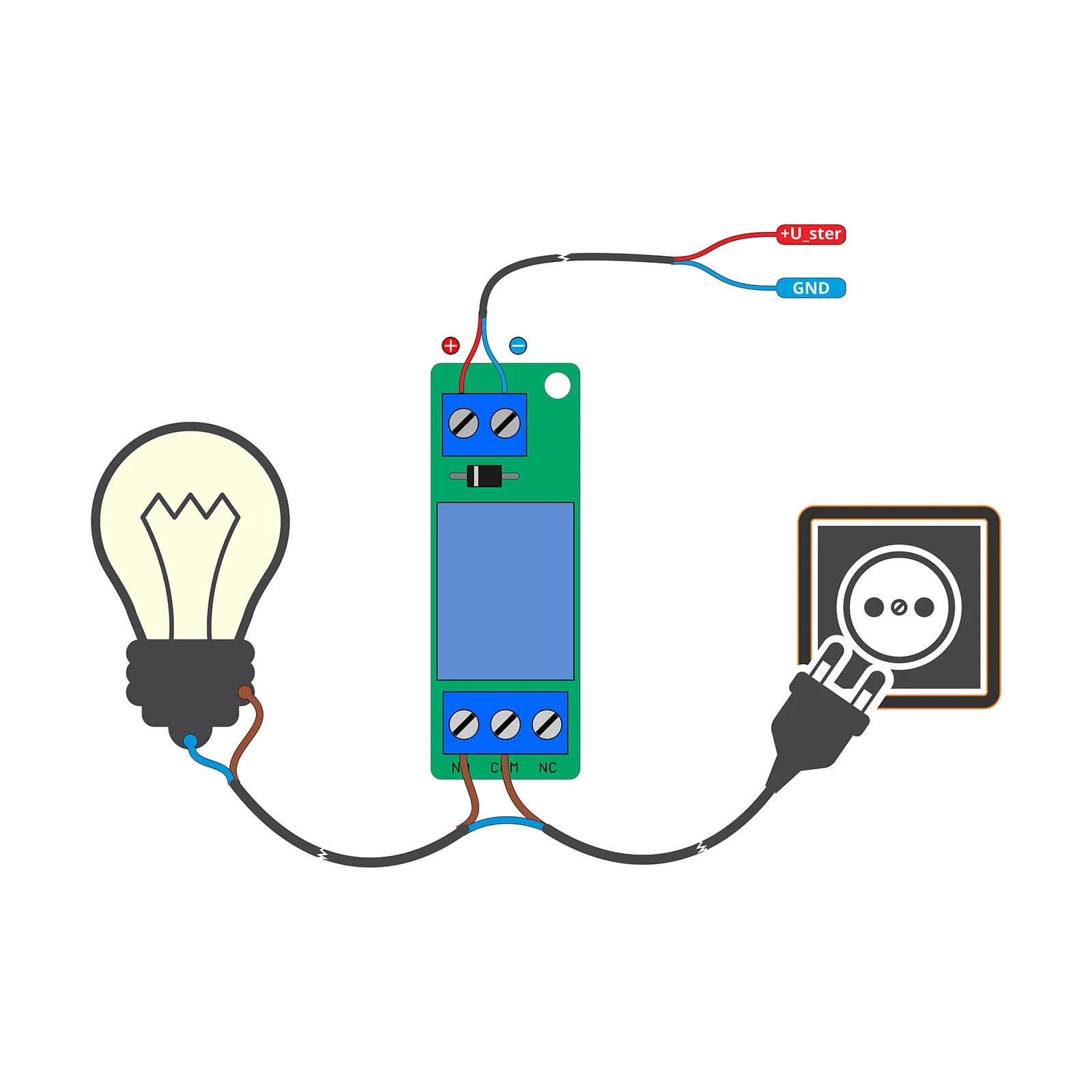

Moduł jest zmontowany i uruchomiony fabrycznie, ale nie jest gotowym urządzeniem końcowym. Napięcie 24 V doprowadza się do złącza X2, obwód wykonawczy podłącza się do styków NO, COM i NC na złączu X1. Podłączenie obwodu zasilanego z sieci wymaga zachowania zasad bezpieczeństwa właściwych dla instalacji elektrycznych.
