Moduł wykonawczy z przekaźnikiem 12 V do sterowania obwodem o innym napięciu

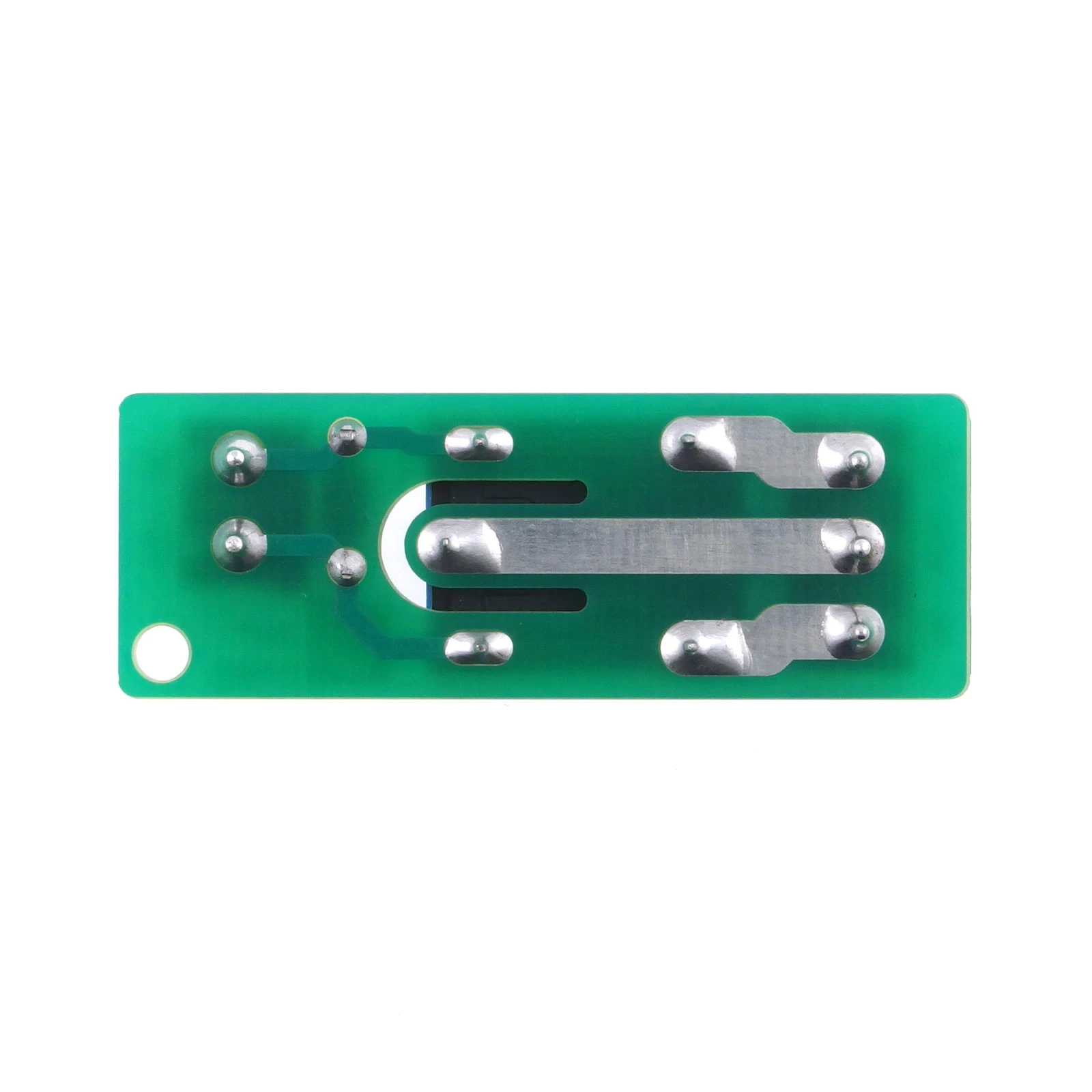

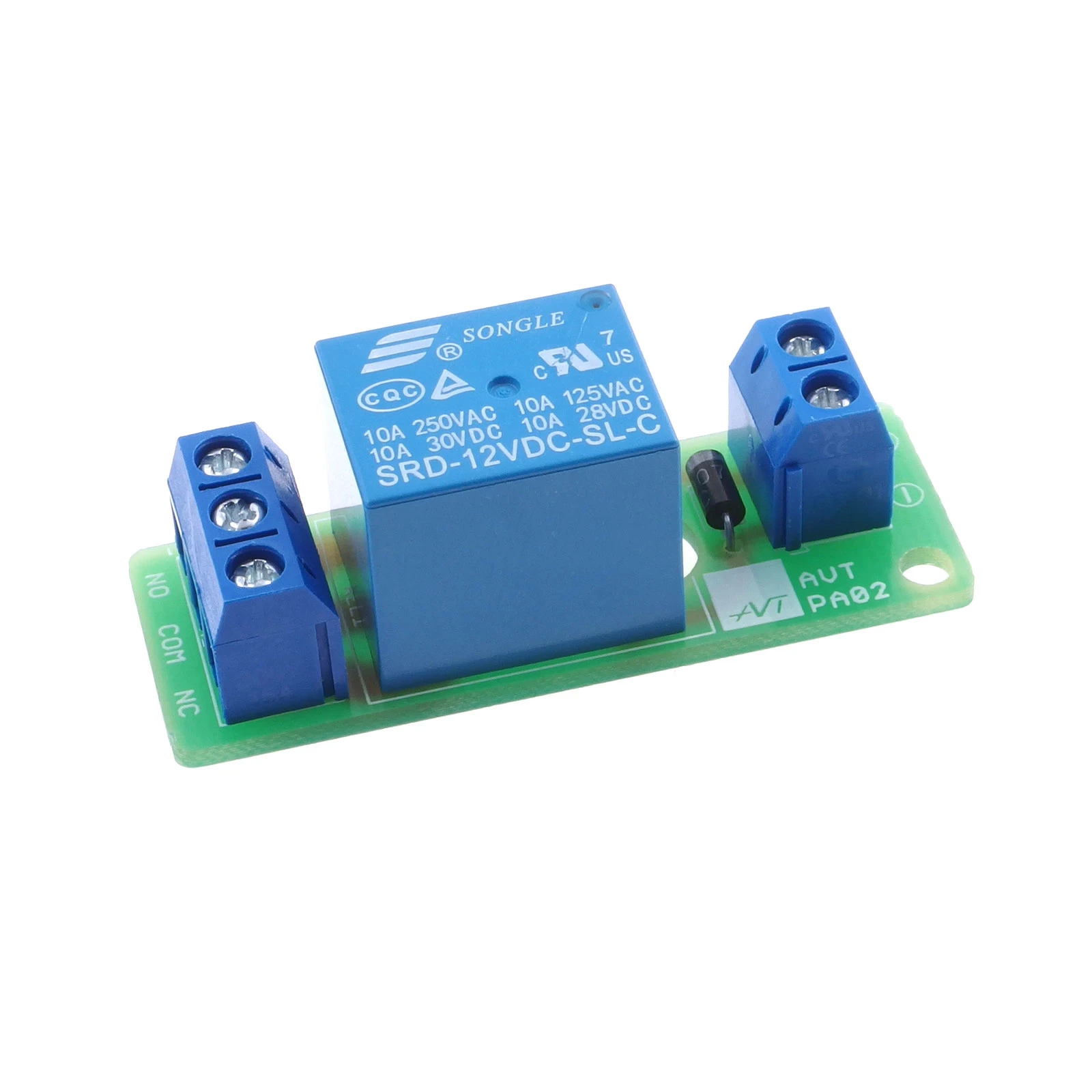

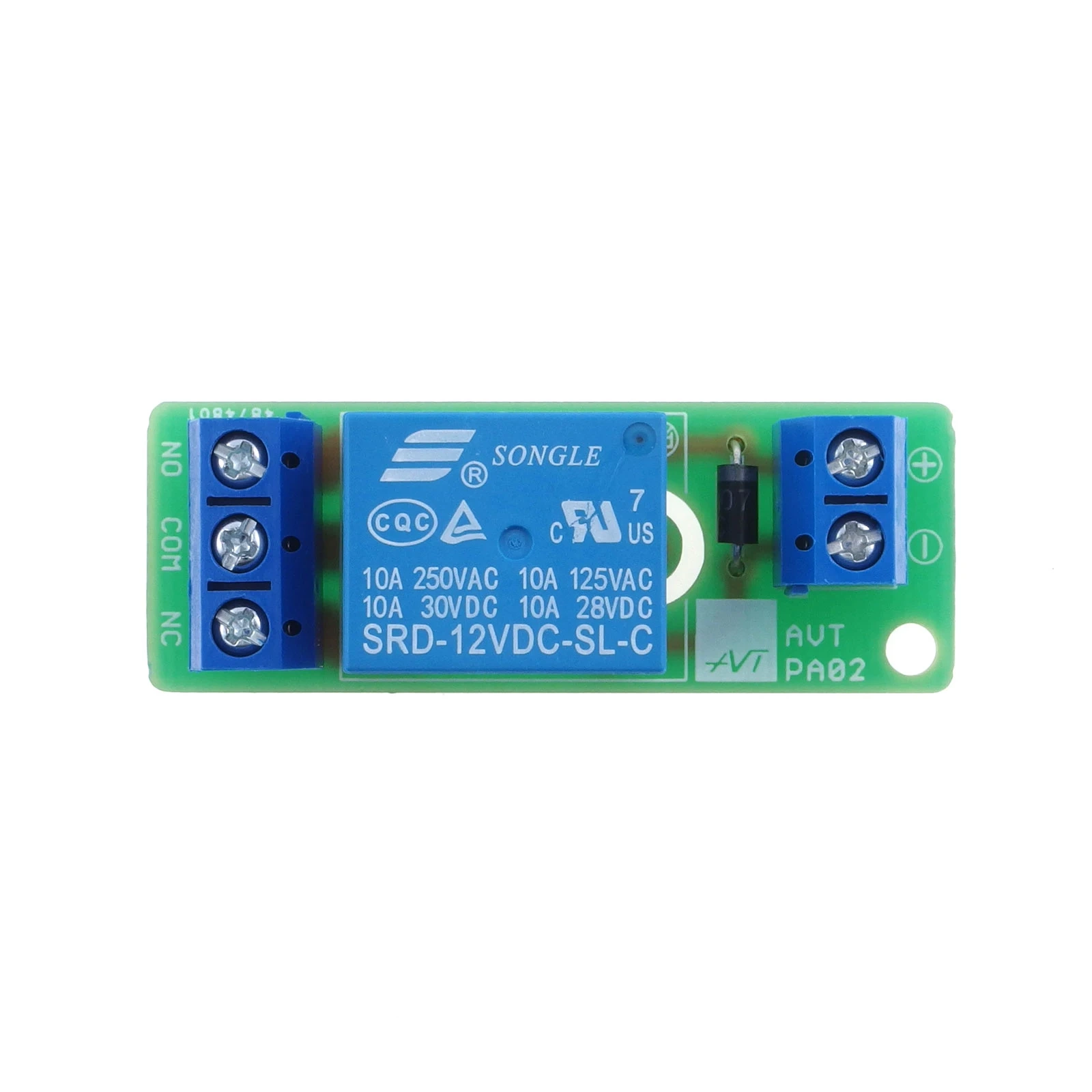

AVT MOD19 12V załącza i wyłącza obwód pracujący z napięciem lub prądem innym niż napięcie sterujące. Elementem wykonawczym jest przekaźnik, sterowany napięciem 12 V DC doprowadzonym do złącza X2, zapewniający pełną separację galwaniczną między obwodem sterującym a wykonawczym.

Napięcie 12 V DC jest typowe dla instalacji samochodowych, central alarmowych i buforowych zasilaczy akumulatorowych. Moduł podłącza się bezpośrednio do takiego źródła, bez pośredniczącej elektroniki.

Specyfikacja techniczna

• typ: moduł wykonawczy z przekaźnikiem
• napięcie sterujące: 12 V DC, złącze X2
• styki przekaźnika: NO, COM, NC, złącze śrubowe X1
• obciążenie styków: 10 A przy 250 V AC
• zabezpieczenie: dioda prostownicza eliminująca przepięcia przy odłączaniu napięcia sterującego
• separacja: galwaniczna, obwód sterujący od wykonawczego
• wymiary płytki: 50 x 18 mm

Do czego służy przekaźnik sterowany 12 V

Instalacja 12 V - centrala alarmowa, sterownik w pojeździe, moduł zasilany z akumulatora - często musi załączyć obwód pracujący z zupełnie innym napięciem: oświetlenie zewnętrzne, syrenę zasilaną z sieci, wentylator 230 V. Bezpośrednie połączenie takich obwodów nie wchodzi w grę. Przekaźnik rozwiązuje to fizycznym rozdzieleniem: cewka 12 V reaguje na sygnał sterujący, a styki po drugiej stronie przełączają obwód wykonawczy - do 10 A przy 250 V AC.

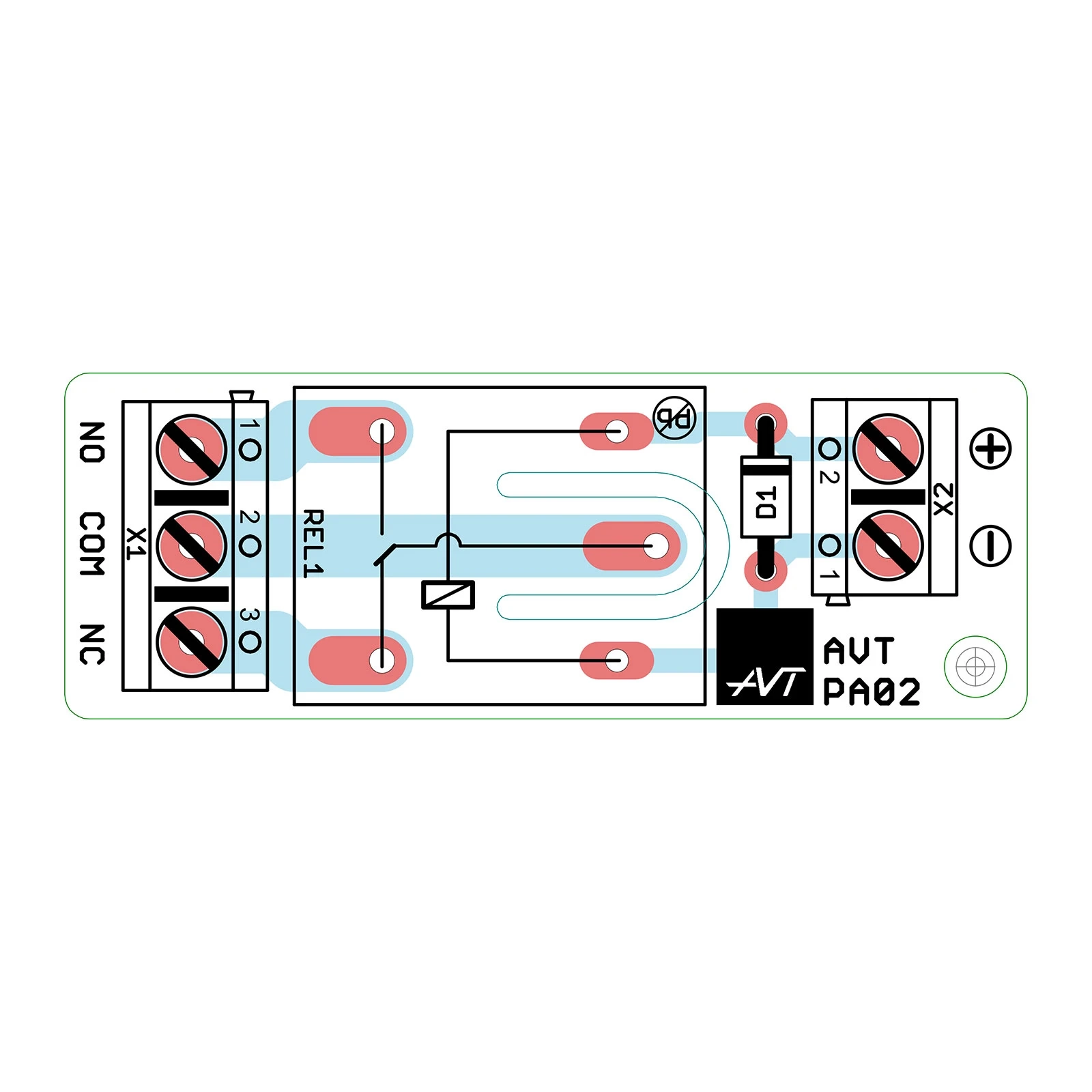

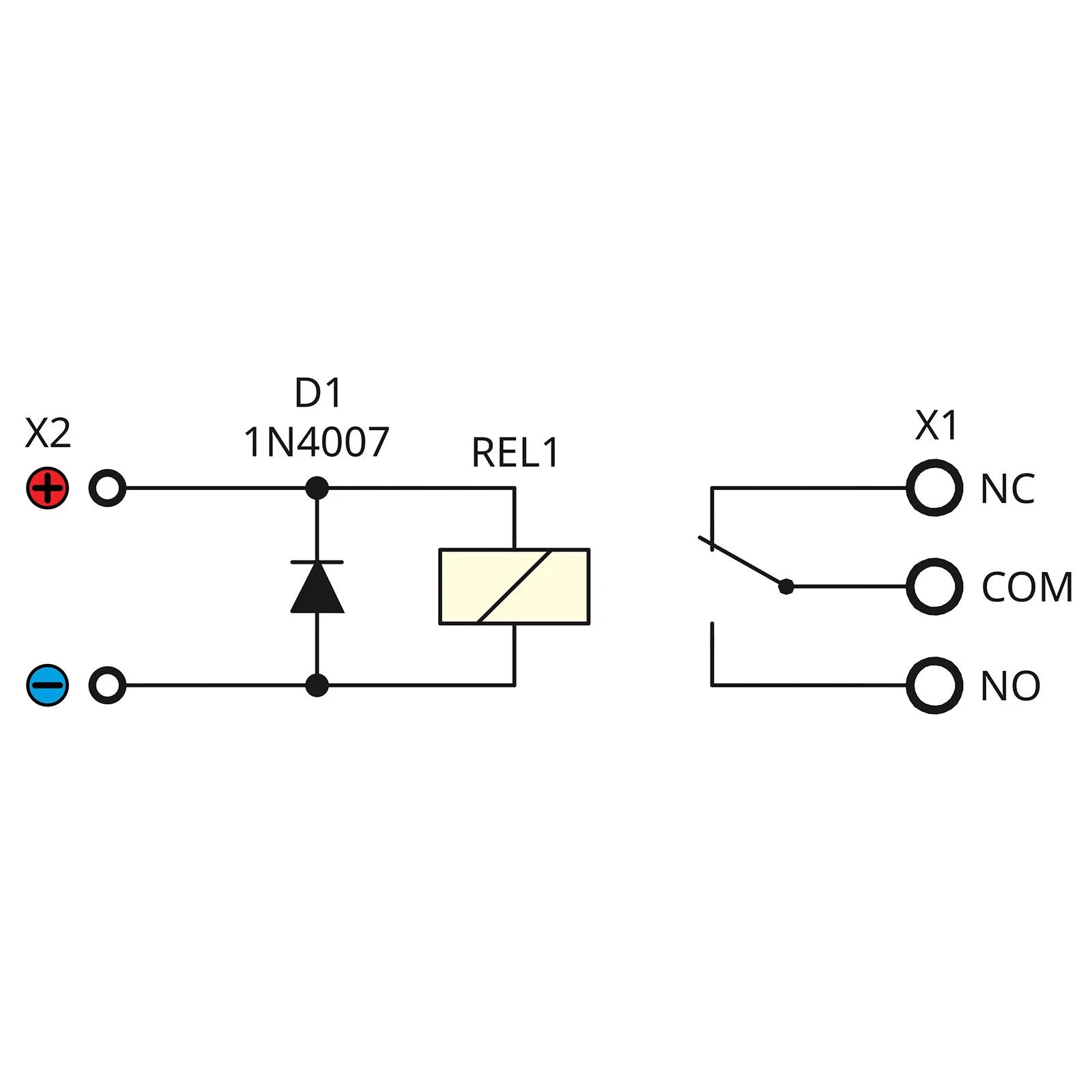

Dioda D1 równoległa do cewki chroni obwód sterujący przed przepięciem powstającym w chwili wyłączenia przekaźnika. Ma to znaczenie zwłaszcza tam, gdzie ta sama magistrala 12 V zasila inne, wrażliwsze urządzenia - przepięcie od cewki mogłoby zakłócić ich pracę albo je uszkodzić.

Co trzeba zrobić samodzielnie

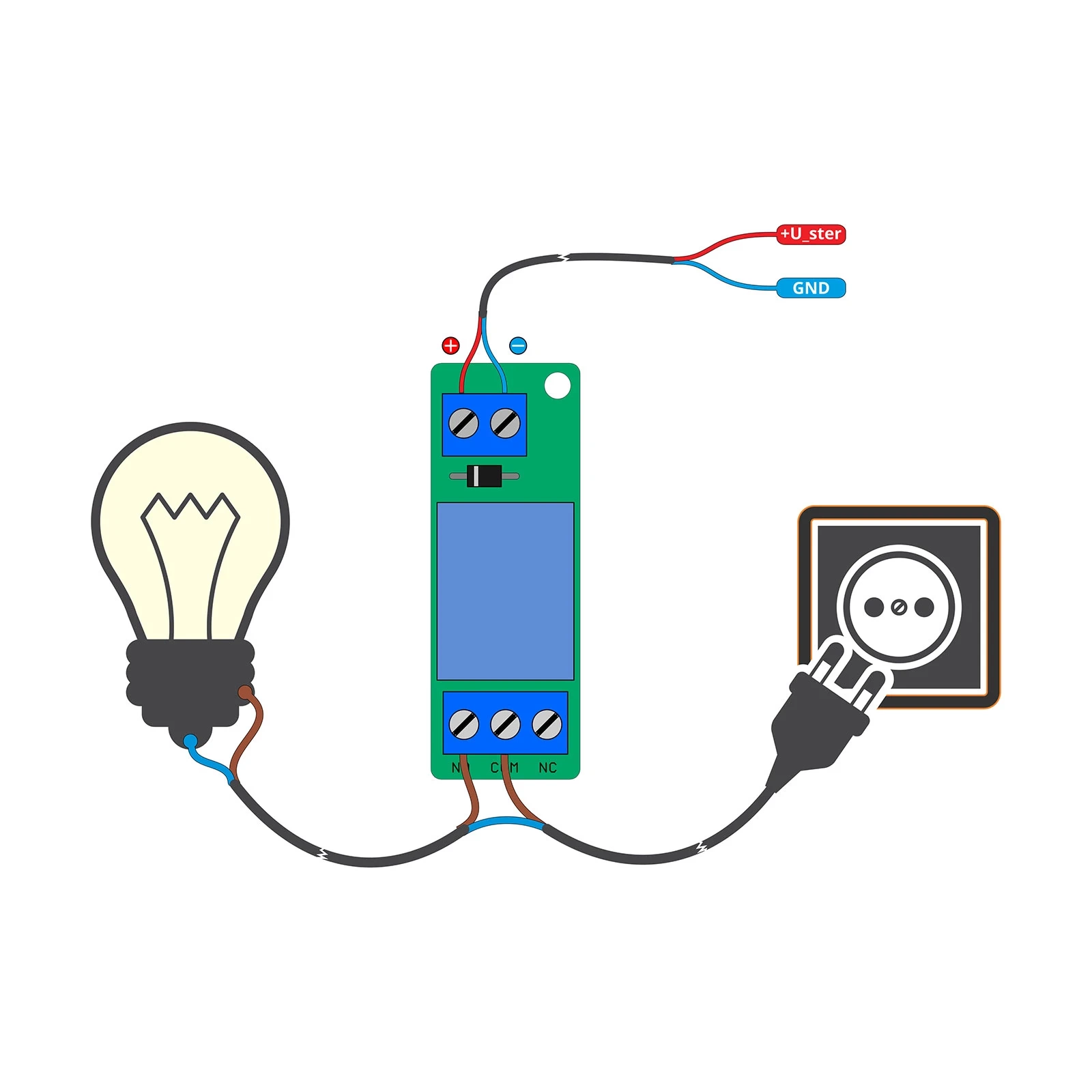

Moduł jest zmontowany i uruchomiony fabrycznie, ale nie jest gotowym urządzeniem końcowym. Napięcie 12 V doprowadza się do złącza X2, obwód wykonawczy podłącza się do styków NO, COM i NC na złączu X1. Jeśli obwód wykonawczy pracuje z napięciem sieciowym, podłączenie wymaga zachowania zasad bezpieczeństwa właściwych dla takich instalacji.
