Moduł stabilizatora napięcia 5 V do wlutowania we własny obwód

AVT MOD13 5V to miniaturowy, gotowy stopień zasilania oparty na scalonym stabilizatorze napięcia, dający na wyjściu stałe 5 V przy prądzie do 500 mA. Wejście przyjmuje napięcie do 24 V DC, więc moduł stabilizuje zasilanie pochodzące z akumulatora, zasilacza wtyczkowego czy magistrali o wyższym napięciu.

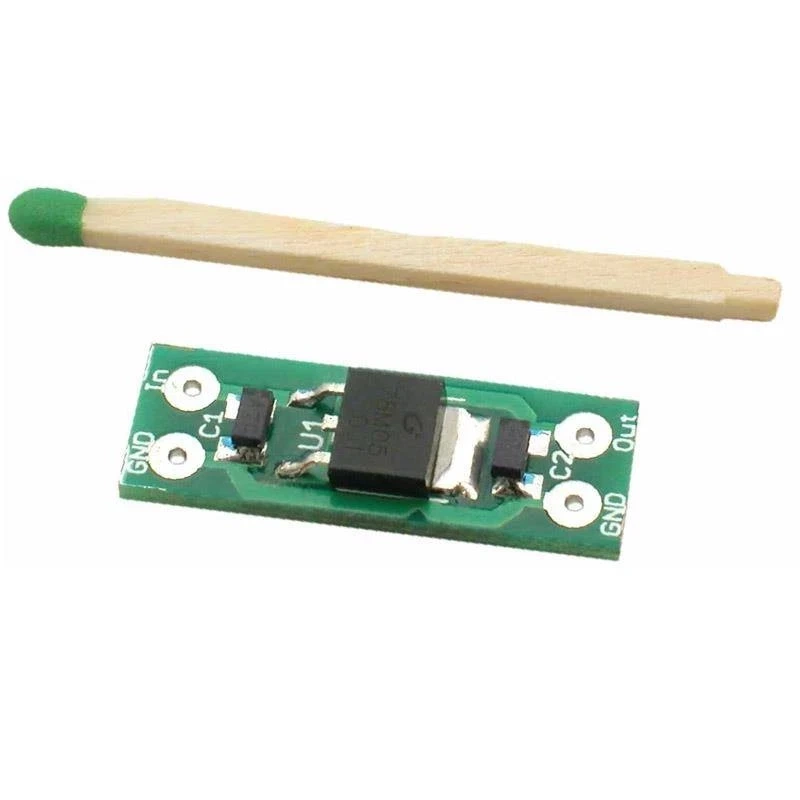

Układ ma wbudowane zabezpieczenie przeciwzwarciowe oraz obwód kontrolujący temperaturę struktury, więc chwilowe zwarcie na wyjściu albo przeciążenie nie niszczy modułu. Płytka ma wymiary zaledwie 10 x 28 mm i cztery pola lutownicze: wejście, masa, wyjście, masa - bez złączy śrubowych.

Specyfikacja techniczna

• napięcie wyjściowe: 5 V
• maksymalny prąd wyjściowy: 500 mA
• maksymalne napięcie wejściowe: 24 V DC
• zabezpieczenia: przeciwzwarciowe, kontrola temperatury struktury
• wymiary płytki: 10 x 28 mm
• montaż: pola lutownicze IN, GND, OUT, GND

Do czego służy stopień pośredni zamiast zasilania wprost

Wiele układów cyfrowych i czujników wymaga dokładnie 5 V, podczas gdy dostępne źródło daje 9, 12 albo 24 V. Podłączenie wprost uszkadza taki układ przy pierwszym włączeniu. Ten moduł wstawia się między źródło a odbiornik, więc odbiornik zawsze widzi to samo napięcie, niezależnie od tego, z czego zasilany jest cały projekt.

Wbudowane zabezpieczenia mają znaczenie praktyczne przy prototypowaniu. Pomyłka w okablowaniu, chwilowe zwarcie przy lutowaniu albo przeciążenie wyjścia nie kończy się wymianą całego modułu - układ ogranicza prąd i chroni własną strukturę termicznie.

Co trzeba zrobić samodzielnie

Moduł nie ma złączy śrubowych - przewody dolutowuje się do czterech pól na płytce. To surowy element do wbudowania we własną konstrukcję, nie gotowe urządzenie z obudową i gniazdami.
