Co zawiera wersja AVT1805 C?
AVT1805 C to zlutowany moduł rozszerzeń AVTduino z rezystorami SMD, diodami LED, przyciskami, listwami goldpin oraz płytką stykową 170 pól. Do pracy wymaga płytki bazowej AVTduino lub kompatybilnej płytki Arduino.

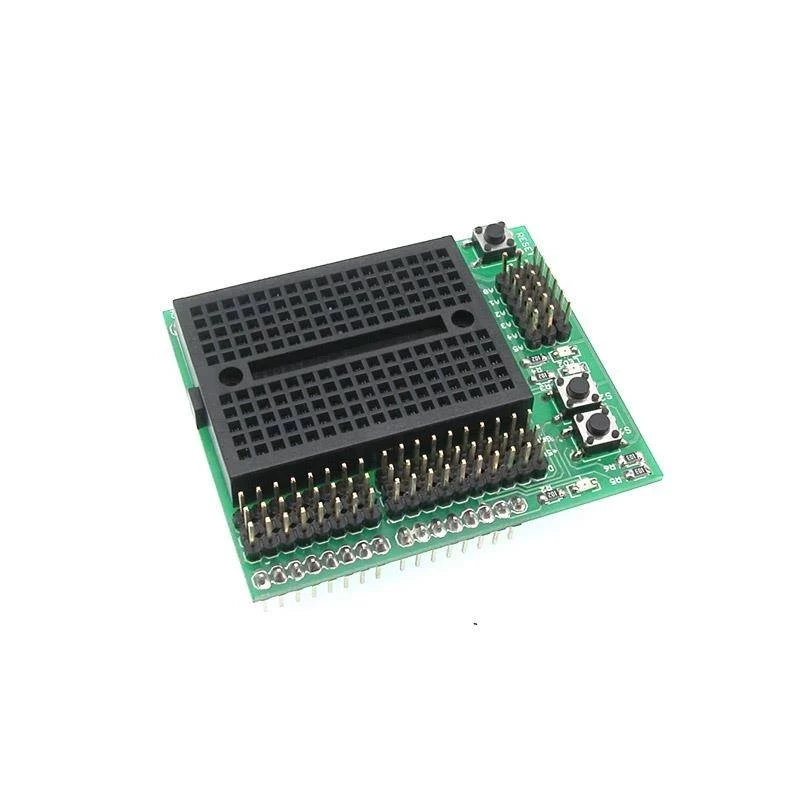

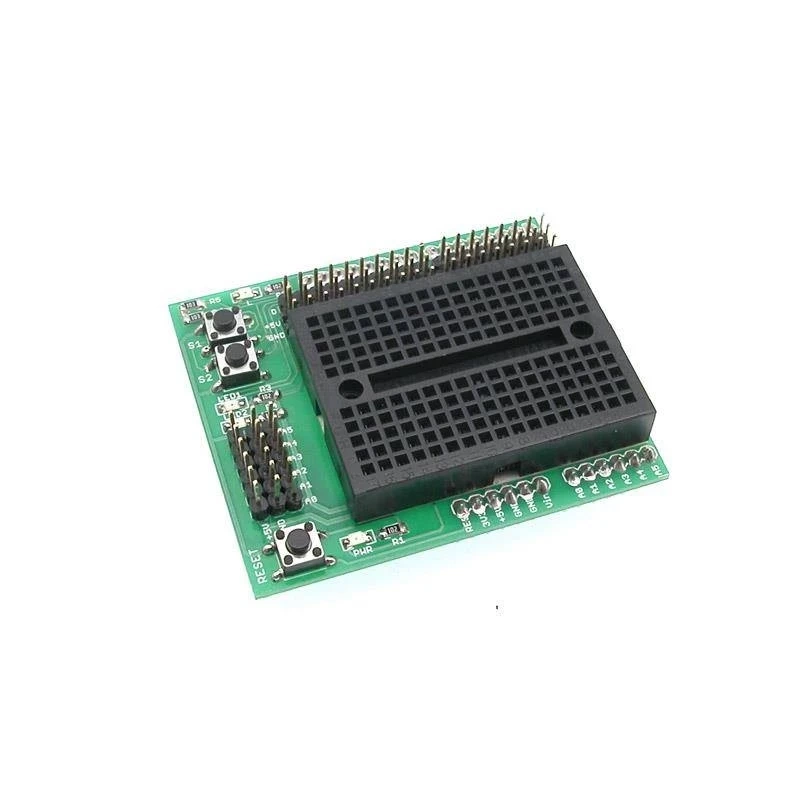

Moduł rozszerzeń AVTduino z płytką stykową 170 pól - zlutowany KIT AVT 1805
- Szybkie prototypowanie układów współpracujących z AVTduino bez projektowania osobnej płytki testowej. AVT1805 C to zlutowany układ wymagający płytki bazowej AVTduino i osadzenia płytki stykowej.
Shield prototypowy z płytką stykową - zlutowany AVT1805
Zlutowany moduł rozszerzeń AVTduino do prototypowania układów na płytce stykowej.
Zlutowany moduł prototypowy do AVTduino
AVT1805 C to zlutowany moduł rozszerzeń przeznaczony do pracy z płytką AVTduino lub kompatybilną płytką Arduino. Sygnały z płytki bazowej są wyprowadzone na złącza szpilkowe, co upraszcza budowę prototypów i testowanie dodatkowych elementów.
Moduł zawiera miejsce na płytkę stykową 170 pól, dwa przyciski, dwie diody LED użytkownika i diodę PWR. Wersja C wymaga zgodnej płytki bazowej AVTduino, prawidłowego osadzenia modułu oraz podłączenia własnych elementów prototypowych. To zlutowany shield do integracji, a nie samodzielny sterownik.
Zlutowany shield AVTduino moduł rozszerzeń do szybkiego uruchamiania prototypów
Przyciski i LED S1/S2, LED1/LED2 i PWR do prostych testów aplikacji
PCB 65×55 mm format shielda z miejscem na płytkę stykową 170 pól
Karta techniczna
AVT1805
Zlutowany moduł rozszerzeń do AVTduino z wyprowadzeniami sygnałów, miejscem na płytkę stykową oraz prostym interfejsem użytkownika.
| Wersja | C – zlutowany układ |
| Funkcja | moduł rozszerzeń i prototypowania do AVTduino |
| Kompatybilność | AVTduino / Arduino |
| Wyprowadzenia z płytki bazowej | J1…J4 na złącza J5…J13 |
| Linie sygnałowe | D0…D13, A0…A5, AREF, RESET |
| Linie zasilania | +5 V, 3,3 V, VIN, GND |
| Pole prototypowe | płytka stykowa 170 pól |
| Elementy interfejsu | S1, S2, LED1, LED2, PWR |
| Płytka PCB | 65×55 mm |
Wersja
AVT1805 C – zlutowany układ. Wersja zawiera zmontowany moduł rozszerzeń z rezystorami SMD, diodami LED, przyciskami mikroswitch, listwami goldpin oraz płytką stykową 170 pól. Układ wymaga zgodnej płytki bazowej AVTduino lub kompatybilnej płytki Arduino oraz integracji z własnym prototypem.
Notes
AVT1805 C nie jest samodzielnym sterownikiem. Do pracy wymaga płytki bazowej AVTduino lub kompatybilnej płytki Arduino.
Przyciski S1 i S2 są aktywne poziomem „0”, a ich sygnały doprowadzono na złącze J10. Diody LED1 i LED2 mają anody dołączone do +5 V, a katody wyprowadzone również na J10.
Dioda PWR informuje o obecności napięcia zasilania płytki modułu.
Przed uruchomieniem własnego prototypu trzeba sprawdzić połączenia na płytce stykowej, poziomy napięć i obciążalność pinów płytki bazowej.
Uwaga: moduł wymaga zgodnej płytki bazowej AVTduino lub kompatybilnej płytki Arduino. Przed podłączeniem zewnętrznych elementów trzeba sprawdzić zgodność sygnałów, napięć zasilania oraz obciążalność wyprowadzeń płytki bazowej.
Najczęściej zadawane pytania
Do czego służy AVT1805?
Do szybkiego prototypowania układów współpracujących z AVTduino lub kompatybilną płytką Arduino, bez wykonywania osobnej płytki testowej dla każdego eksperymentu.
Czy wersja C działa samodzielnie?
Nie. To zlutowany shield prototypowy do montażu na płytce bazowej. Wymaga AVTduino lub kompatybilnej płytki Arduino oraz własnego układu prototypowego.
Jakie elementy interfejsu są na module?
Moduł ma dwa przyciski S1/S2, dwie diody LED użytkownika LED1/LED2 oraz diodę PWR sygnalizującą obecność zasilania.
Ile pól ma płytka stykowa?
Płytka stykowa przewidziana dla modułu ma 170 pól i służy do szybkiego montażu układów prototypowych.
