Moduł rozszerzeń AVTduino z płytką stykową 170 pól - PCB do projektu AVT 1805
- Moduł rozszerzeń AVTduino ułatwia budowę prototypów dzięki złączom sygnałowym i miejscu na płytkę stykową 170 pól. Wersja A zawiera PCB do AVT1805; elementy kompletujesz osobno.

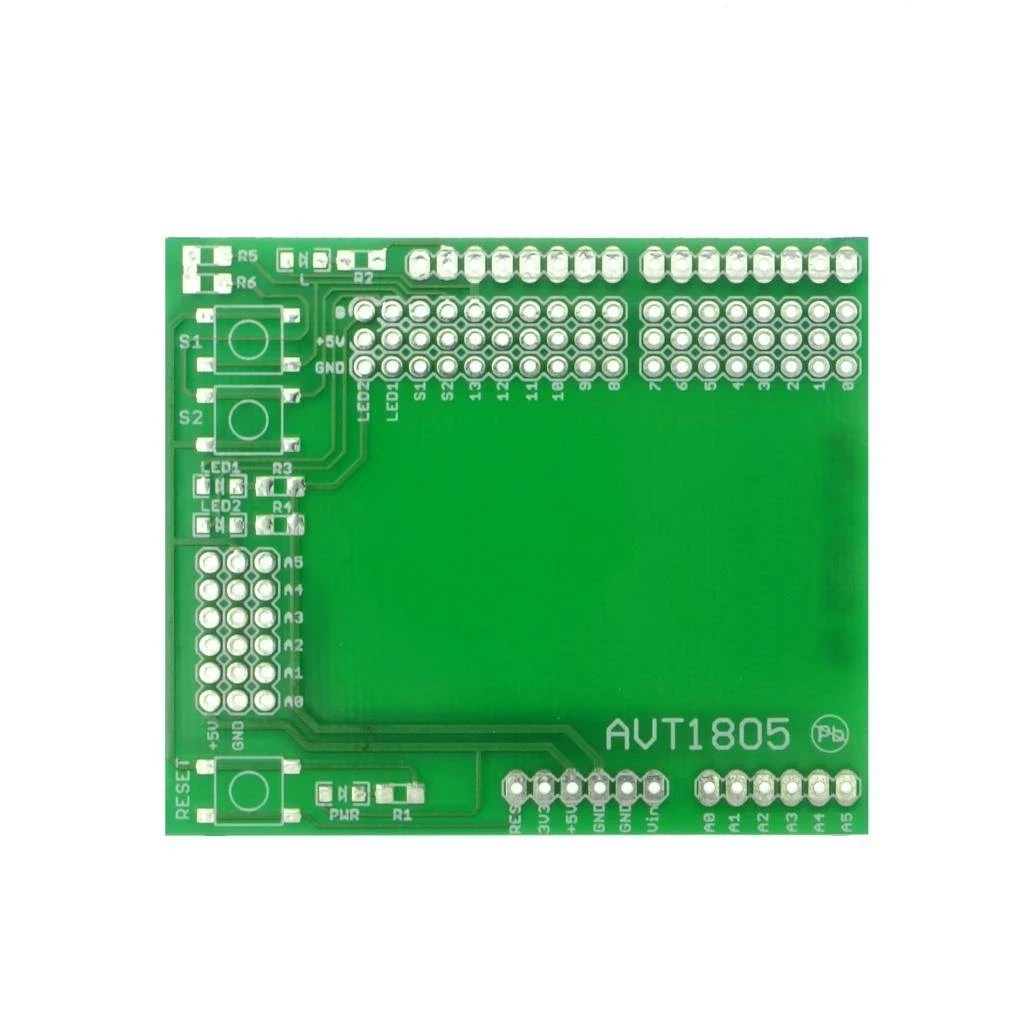

Shield prototypowy z płytką stykową - płytka PCB do AVT1805
Płytka PCB do wykonania modułu rozszerzeń AVTduino z miejscem na płytkę stykową i wyprowadzeniami sygnałów.
Moduł prototypowy do pracy z AVTduino
AVT1805 to moduł rozszerzeń przeznaczony do budowy prototypów i niewielkich sterowników współpracujących z płytką AVTduino. Wszystkie sygnały z płytki bazowej ze złącz J1…J4 są wyprowadzone na złącza szpilkowe J5…J13, co ułatwia szybkie łączenie układów testowych.
Na płytce przewidziano miejsce na uniwersalną płytkę stykową 170 pól, dwa przyciski S1/S2, dwie diody LED użytkownika oraz diodę PWR sygnalizującą obecność zasilania. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne i płytkę stykową trzeba skompletować osobno.
Karta techniczna
AVT1805
Moduł rozszerzeń do AVTduino z wyprowadzeniami sygnałów, miejscem na płytkę stykową oraz prostym interfejsem użytkownika.
| Wersja | A – płytka drukowana PCB |
| Funkcja | moduł rozszerzeń i prototypowania do AVTduino |
| Kompatybilność | AVTduino / Arduino |
| Wyprowadzenia z płytki bazowej | J1…J4 na złącza J5…J13 |
| Linie sygnałowe | D0…D13, A0…A5, AREF, RESET |
| Linie zasilania | +5 V, 3,3 V, VIN, GND |
| Pole prototypowe | płytka stykowa 170 pól |
| Elementy interfejsu | S1, S2, LED1, LED2, PWR |
| Płytka PCB | 65×55 mm |
Wersja
AVT1805 A – płytka PCB. Elementy elektroniczne, listwy goldpin i płytkę stykową trzeba skompletować osobno.
Wykaz elementów
- R1…R4: 1 kΩ SMD 0805
- R5, R6: 10 kΩ SMD 0805
- LED1, LED2, PWR: dioda LED SMD
- S1, S2, RESET: przycisk mikroswitch
- SV1…SV13: listwa goldpin, łącznie 100 szpilek
- Płytka stykowa 170 pól
Notes
Moduł współpracuje z płytką bazową AVTduino. Sama płytka bazowa nie jest częścią wersji AVT1805 A.
Przyciski S1 i S2 są aktywne poziomem „0”, a ich sygnały doprowadzono na złącze J10. Diody LED1 i LED2 mają anody dołączone do +5 V, a katody wyprowadzone również na J10.
Dioda PWR informuje o obecności napięcia zasilania płytki modułu.
Płytka stykowa jest przeznaczona do przytwierdzenia do modułu za pomocą taśmy mocującej na spodzie płytki stykowej.
Uwaga: moduł wymaga zgodnej płytki bazowej AVTduino lub kompatybilnej płytki Arduino. Przed podłączeniem zewnętrznych elementów trzeba sprawdzić zgodność sygnałów, napięć zasilania oraz obciążalność wyprowadzeń płytki bazowej.
Najczęściej zadawane pytania
AVT1805 A zawiera wyłącznie płytkę PCB do modułu rozszerzeń AVTduino. Elementy elektroniczne, listwy goldpin i płytkę stykową trzeba skompletować osobno.
Do szybkiego prototypowania układów współpracujących z AVTduino lub kompatybilną płytką Arduino, bez wykonywania osobnej płytki testowej dla każdego eksperymentu.
Nie. AVT1805 jest modułem rozszerzeń do płytki bazowej. Płytka AVTduino lub kompatybilna płytka Arduino jest potrzebna osobno.
Moduł ma dwa przyciski S1/S2, dwie diody LED użytkownika LED1/LED2 oraz diodę PWR sygnalizującą obecność zasilania.
Płytka stykowa przewidziana dla modułu ma 170 pól i służy do szybkiego montażu układów prototypowych.
