Moduł rozszerzeń AVTduino z płytką stykową 170 pól - KIT AVT 1805
- Shield prototypowy do AVTduino z płytką stykową, wyprowadzeniami sygnałów, dwoma przyciskami i diodami LED. AVT1805 B to KIT DIY z PCB i elementami do lutowania.
Shield prototypowy z płytką stykową - KIT DIY AVT1805
KIT DIY modułu rozszerzeń AVTduino do szybkiego prototypowania układów na płytce stykowej.

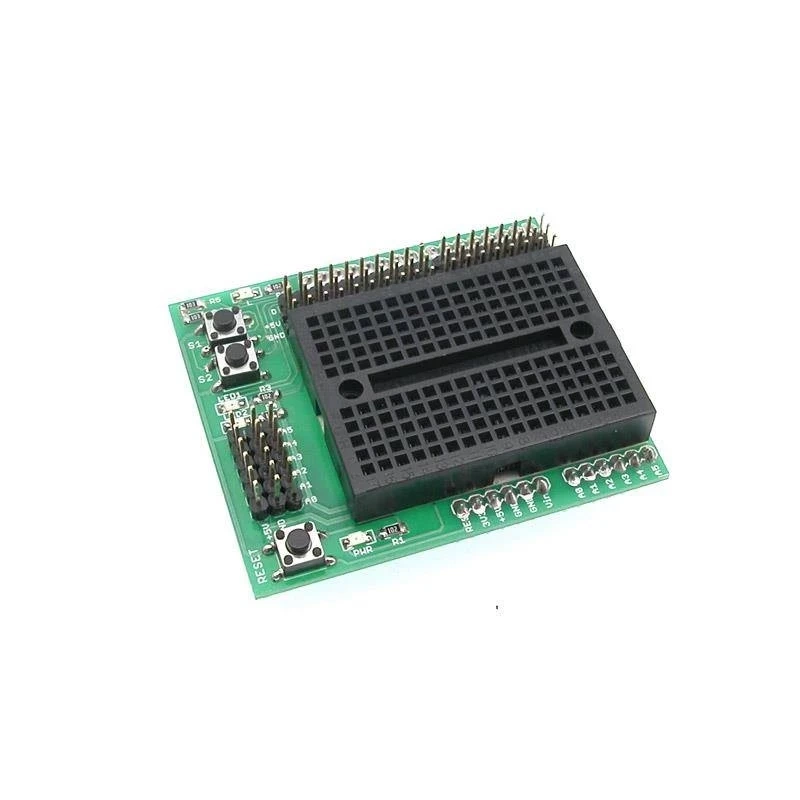

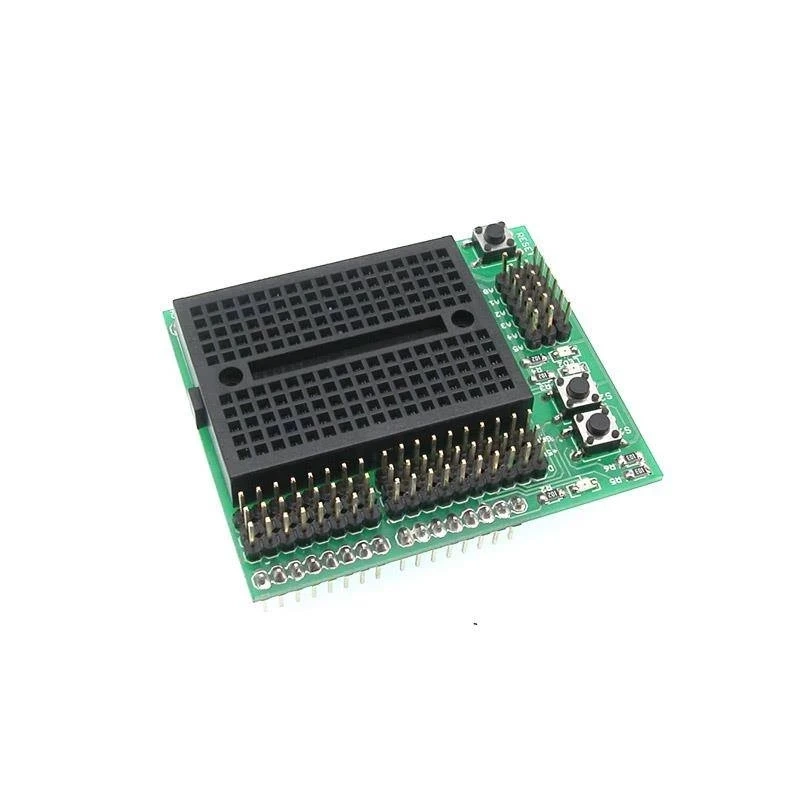

Moduł rozszerzeń AVTduino z polem prototypowym
AVT1805 ułatwia budowę niewielkich sterowników, testowanie czujników i uruchamianie własnych układów współpracujących z AVTduino. Moduł wyprowadza sygnały z płytki bazowej na złącza szpilkowe, dzięki czemu połączenia można wykonywać szybko przewodami połączeniowymi.
Na płytce znajduje się miejsce na płytkę stykową 170 pól, dwa przyciski S1/S2 aktywne poziomem „0”, dwie diody LED użytkownika oraz dioda PWR. AVT1805 B to KIT DIY z PCB i elementami do lutowania, przeznaczony do samodzielnego wykonania shielda prototypowego.
Karta techniczna
AVT1805
Moduł rozszerzeń do AVTduino z wyprowadzeniami sygnałów, miejscem na płytkę stykową oraz prostym interfejsem użytkownika.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | moduł rozszerzeń i prototypowania do AVTduino |
| Kompatybilność | AVTduino / Arduino |
| Wyprowadzenia z płytki bazowej | J1…J4 na złącza J5…J13 |
| Linie sygnałowe | D0…D13, A0…A5, AREF, RESET |
| Linie zasilania | +5 V, 3,3 V, VIN, GND |
| Pole prototypowe | płytka stykowa 170 pól |
| Elementy interfejsu | S1, S2, LED1, LED2, PWR |

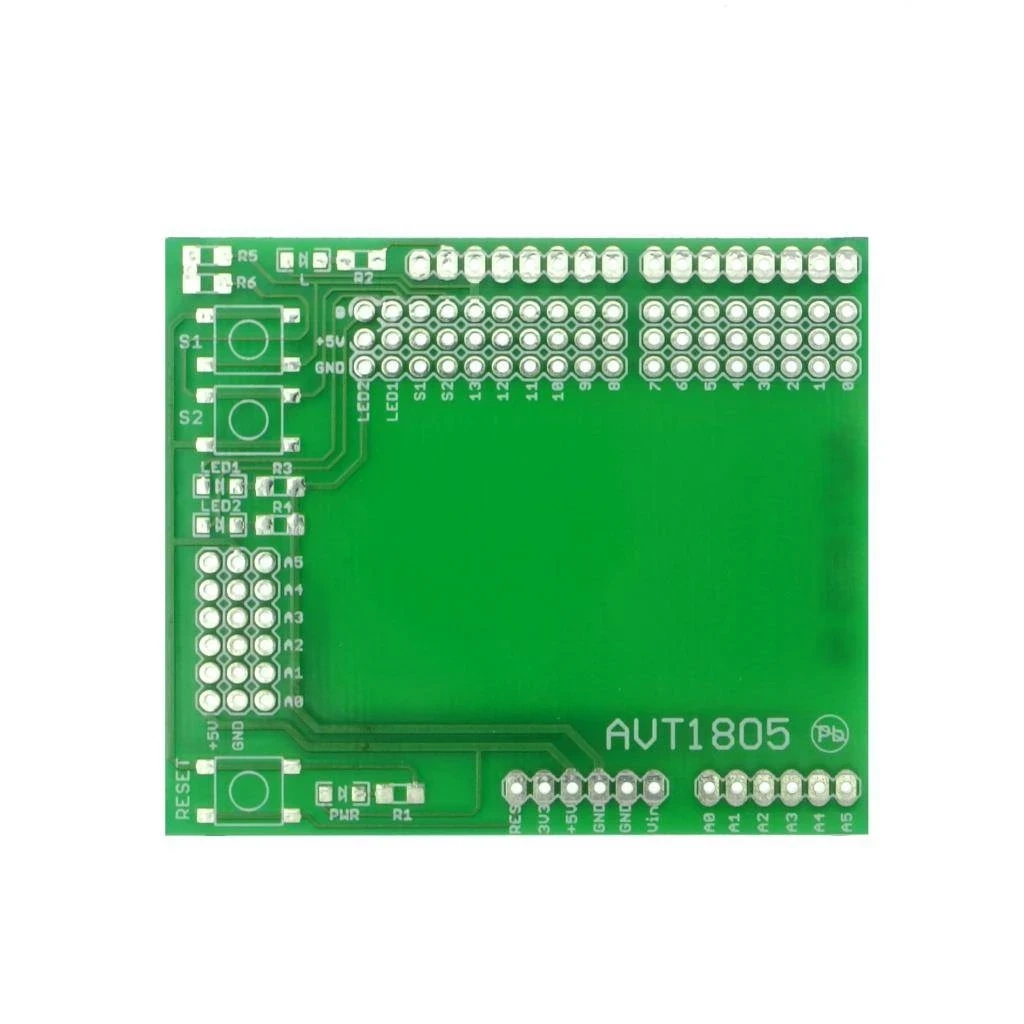

| Płytka PCB | 65×55 mm |
Wersja
AVT1805 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, rezystory SMD, diody LED, przyciski mikroswitch, listwy goldpin oraz płytkę stykową 170 pól do wykonania modułu rozszerzeń zgodnego z AVTduino.
Notes
Moduł współpracuje z płytką bazową AVTduino. Sama płytka bazowa nie jest częścią wersji AVT1805 B.
Przyciski S1 i S2 są aktywne poziomem „0”, a ich sygnały doprowadzono na złącze J10. Diody LED1 i LED2 mają anody dołączone do +5 V, a katody wyprowadzone również na J10.
Dioda PWR informuje o obecności napięcia zasilania płytki modułu.
Płytka stykowa jest przeznaczona do przytwierdzenia do modułu za pomocą taśmy mocującej na spodzie płytki stykowej.
Uwaga: moduł wymaga zgodnej płytki bazowej AVTduino lub kompatybilnej płytki Arduino. Przed podłączeniem zewnętrznych elementów trzeba sprawdzić zgodność sygnałów, napięć zasilania oraz obciążalność wyprowadzeń płytki bazowej.
Najczęściej zadawane pytania
AVT1805 B to zestaw KIT z płytką PCB i elementami do zlutowania modułu rozszerzeń AVTduino. Zawiera m.in. rezystory SMD, diody LED, przyciski mikroswitch, listwy goldpin oraz płytkę stykową 170 pól.
Do szybkiego prototypowania układów współpracujących z AVTduino lub kompatybilną płytką Arduino, bez wykonywania osobnej płytki testowej dla każdego eksperymentu.
Nie. AVT1805 jest modułem rozszerzeń do płytki bazowej. Płytka AVTduino lub kompatybilna płytka Arduino jest potrzebna osobno.
Moduł ma dwa przyciski S1/S2, dwie diody LED użytkownika LED1/LED2 oraz diodę PWR sygnalizującą obecność zasilania.
Płytka stykowa przewidziana dla modułu ma 170 pól i służy do szybkiego montażu układów prototypowych.
