Moduł przekaźnikowy do automatyki - 4 kanały 12 V / 10 A - zlutowany KIT AVT 1691
- Zlutowany moduł 4 przekaźników przyspieszy integrację wyjść wykonawczych w urządzeniu. AVT1691 C wymaga zasilania 12 V i bezpiecznego podłączenia odbiorników.
Czterokanałowy moduł wykonawczy 12 V - zlutowany AVT1691
Zlutowany moduł 4 przekaźników do integracji ze sterownikiem, mikrokontrolerem lub własnym urządzeniem.
Zlutowany uniwersalny moduł przekaźnikowy
AVT1691 C to zlutowany czterokanałowy moduł przekaźnikowy. Pozwala dodać wyjścia wykonawcze do sterownika, mikrokontrolera, prostego panelu automatyki lub urządzenia, które ma przełączać obciążenia przez styki przekaźników.
Każdy kanał ma osobny przekaźnik 12 V i diodę LED informującą o załączeniu. Standardowo moduł jest sterowany ujemnymi impulsami na wejściach IN1–IN4. Wersja C wymaga podłączenia zasilania, sygnałów sterujących, odbiorników oraz montażu w obudowie lub własnym urządzeniu.
Karta techniczna
AVT1691
Zlutowany uniwersalny moduł przekaźnikowy z czterema kanałami, tranzystorowym sterowaniem cewek i sygnalizacją LED dla każdego wyjścia.
| Wersja | C – zlutowany układ |
| Funkcja | 4-kanałowy moduł wykonawczy z przekaźnikami |
| Liczba kanałów | 4 niezależne wyjścia przekaźnikowe |
| Przekaźniki | 12 V |
| Obciążalność wyjść | 10 A / 230 V dla każdego kanału |
| Sterowanie standardowe | ujemne impulsy sterujące na wejściach IN1–IN4 |
| Elementy sterujące | tranzystory T1–T4 |
| Sygnalizacja kanałów | LED1–LED4 informują o zadziałaniu przekaźników |
| Złącza wyjściowe | OUT1–OUT4, złącza ARK3 5 mm |
| Płytka PCB | 77×50 mm |

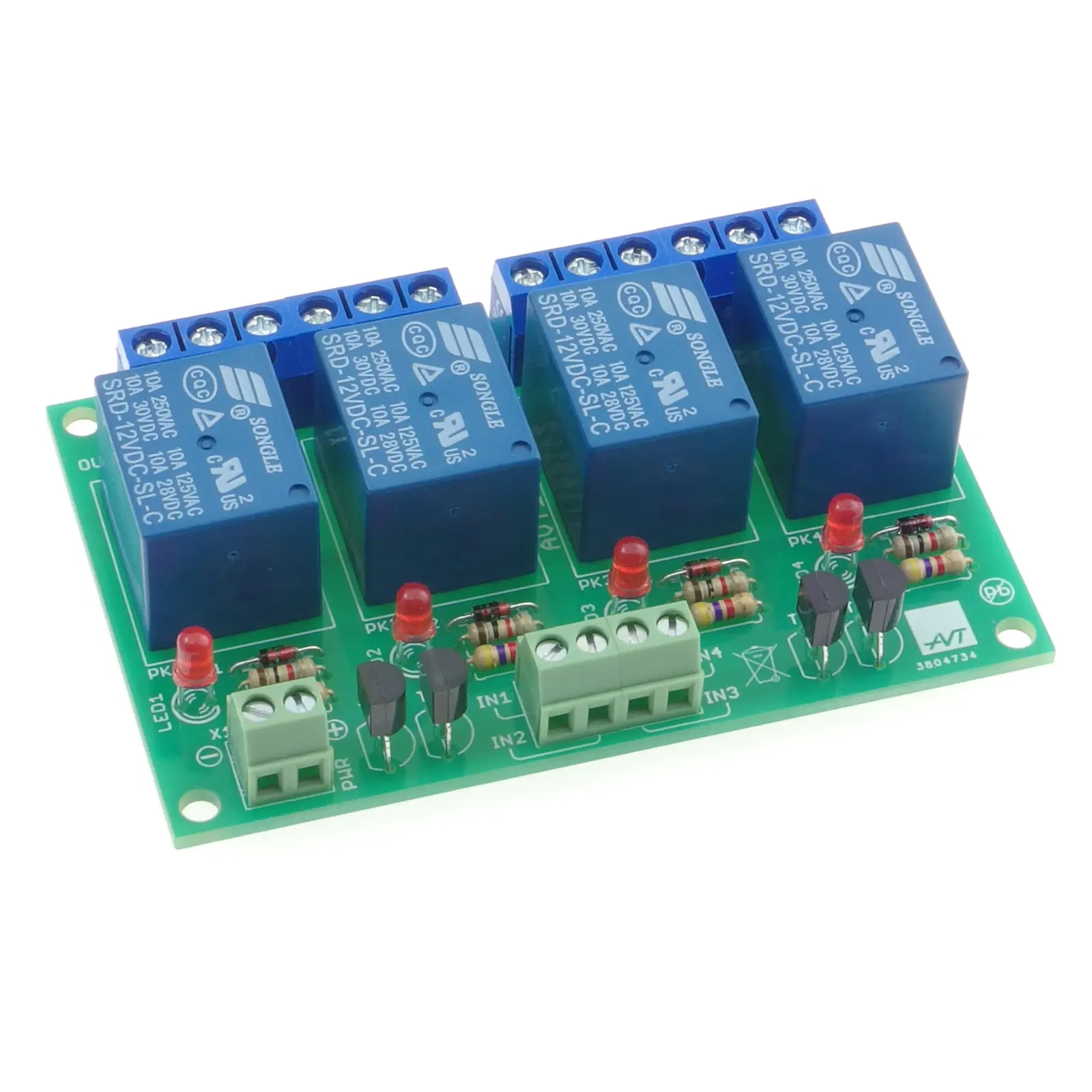

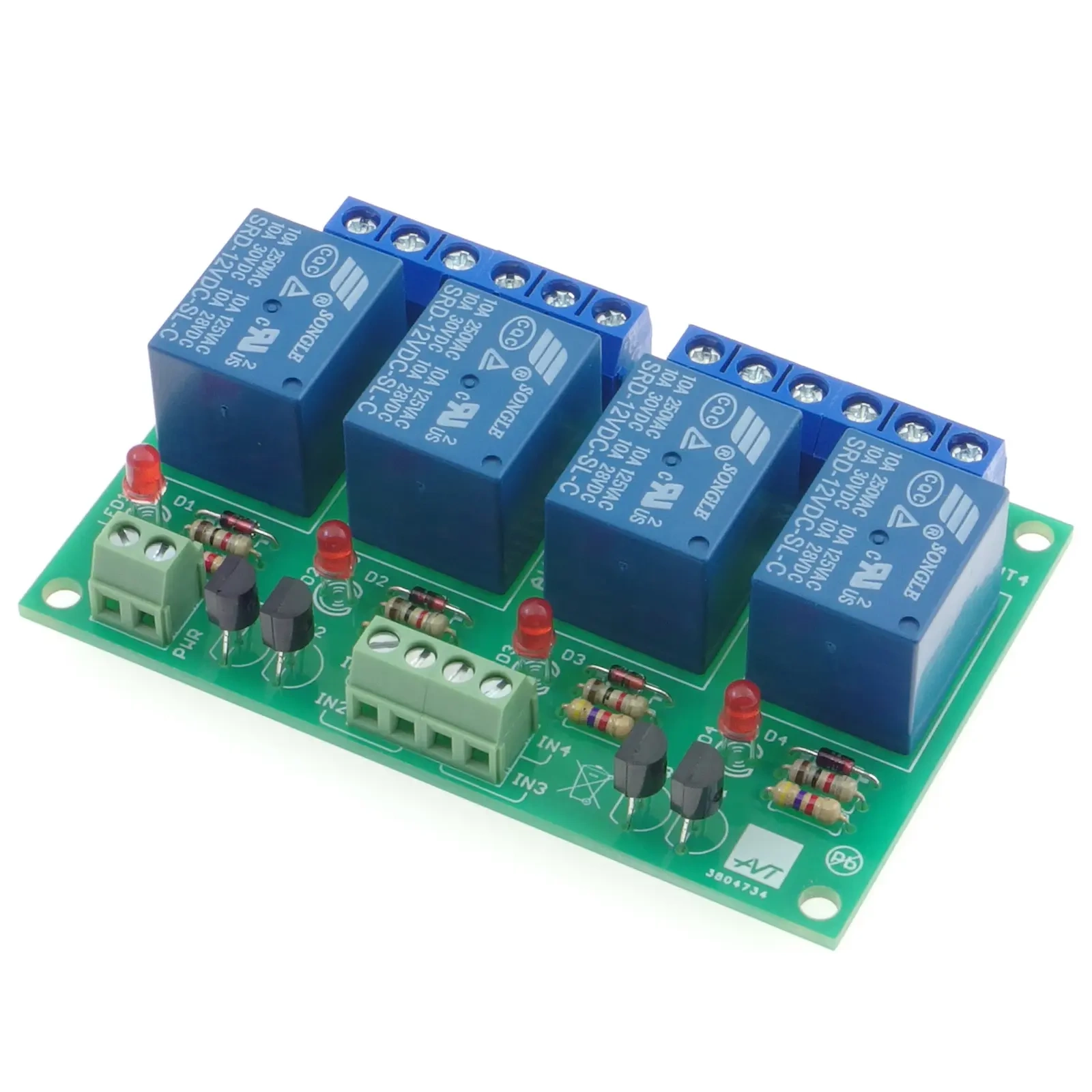

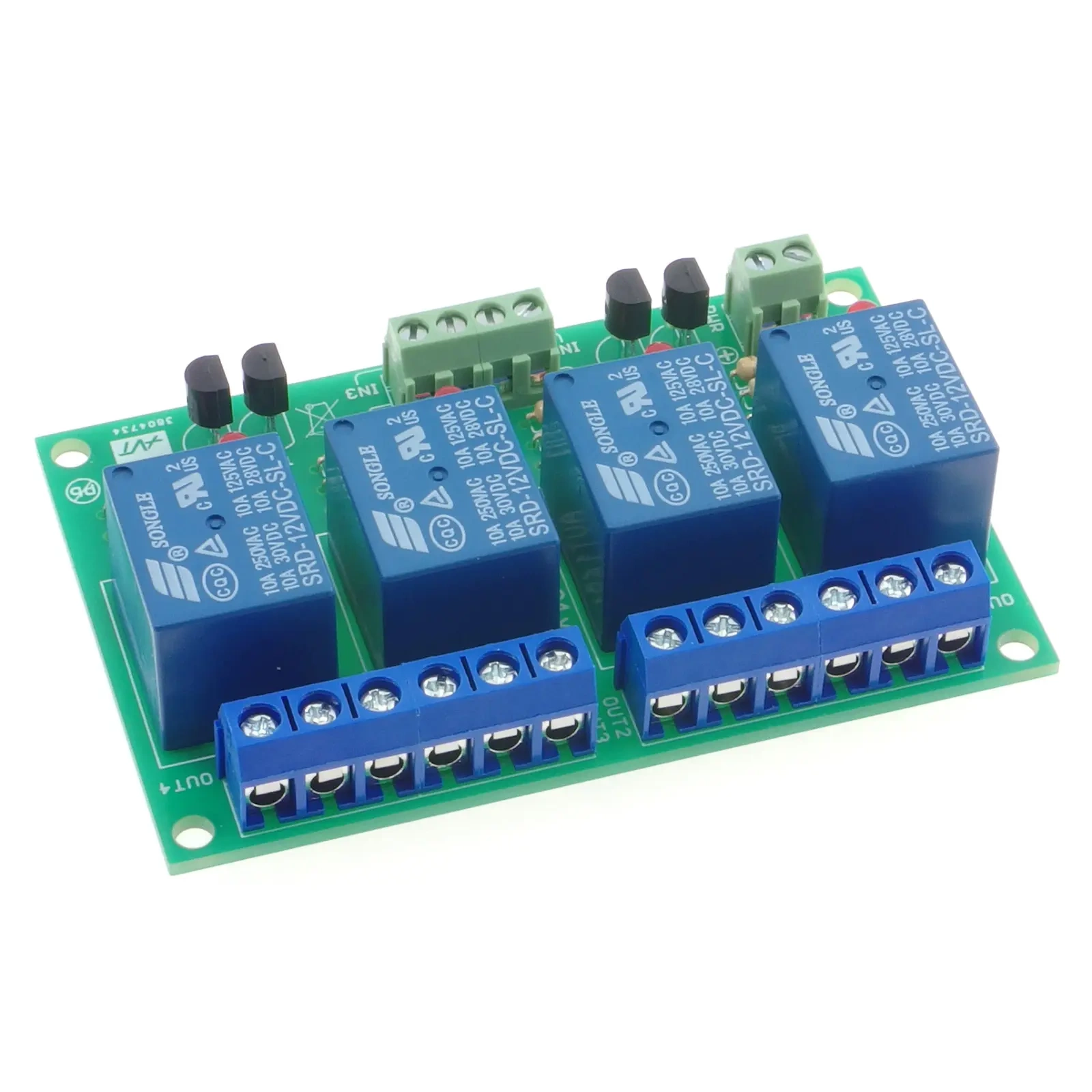

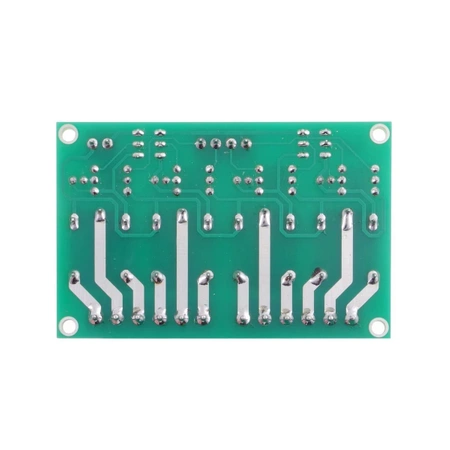

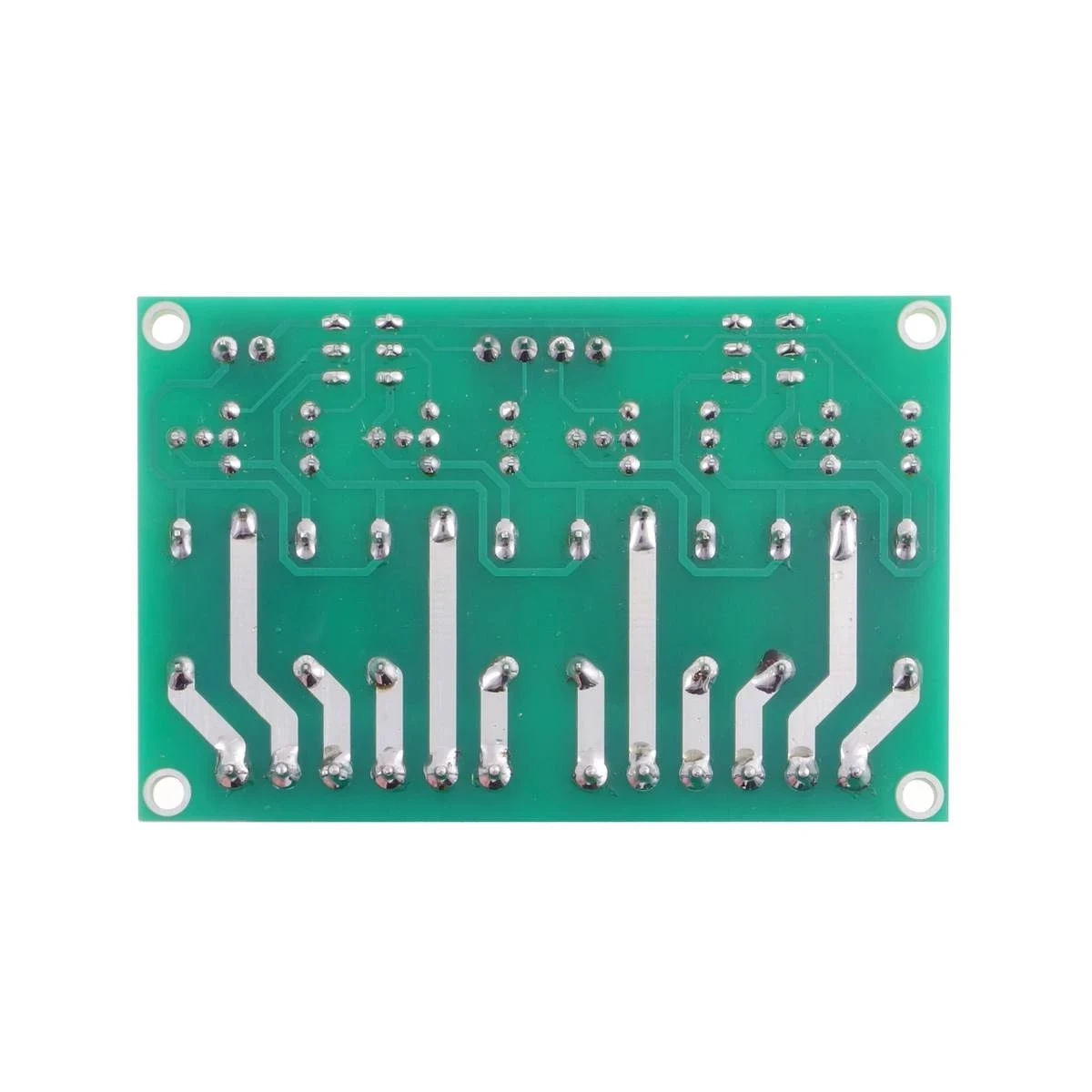

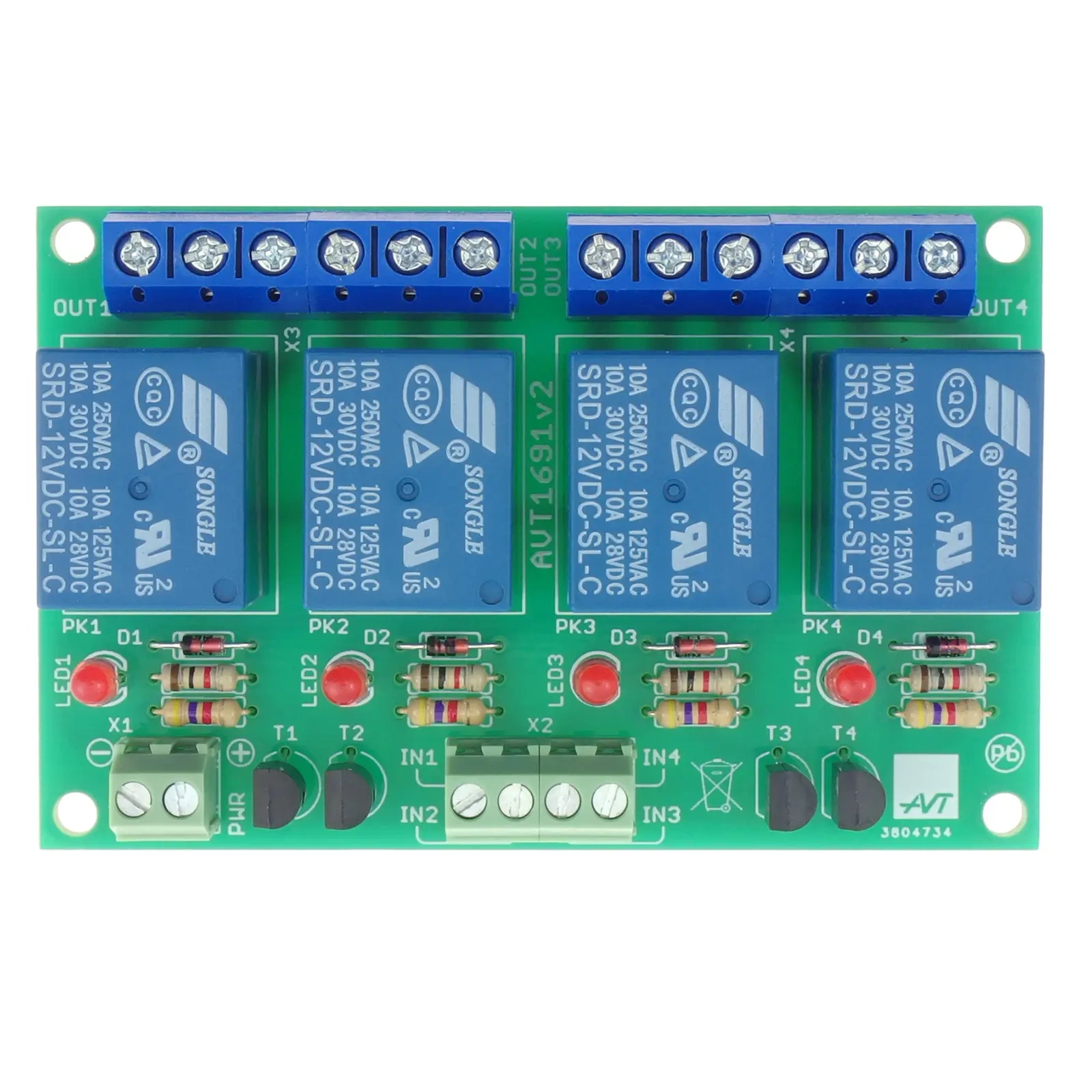

Widok modułu
Wersja
AVT1691 C – zlutowany układ. Wersja zawiera zmontowany moduł 4 przekaźników 12 V z tranzystorami sterującymi, diodami sygnalizacyjnymi LED1–LED4, złączami wejściowymi i wyjściami OUT1–OUT4. Układ wymaga zasilania, sygnałów sterujących oraz montażu w obudowie lub własnym urządzeniu.
Notes
Moduł standardowo pracuje z ujemnymi impulsami sterującymi. To wygodne przy sterownikach i układach, które aktywują wyjście przez zwarcie do masy.
Załączenie przekaźnika sygnalizują diody LED1–LED4, co ułatwia testowanie kanałów i diagnostykę połączeń w docelowym urządzeniu.
Zlutowany układ nie jest kompletnym urządzeniem instalacyjnym. Wymaga obudowy, poprawnego zasilania, przewodów i bezpiecznego podłączenia obwodów sterowanych.
Przy sterowaniu obciążeniami 230 V AC trzeba dobrać obudowę, przewody, izolację, bezpieczniki i odstępy bezpieczeństwa do konkretnego zastosowania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1691 C to zlutowany moduł 4 przekaźników z przekaźnikami 12 V, tranzystorami sterującymi, sygnalizacją LED i złączami. Wymaga zasilania, sygnałów sterujących oraz integracji z odbiornikami.
Nie. To zlutowany moduł elektroniczny przeznaczony do montażu w obudowie lub własnym urządzeniu. Trzeba zapewnić zasilanie, przewody i bezpieczne podłączenie odbiorników.
Standardowo kanały załączają się ujemnym impulsem sterującym na wejściach IN1–IN4.
Moduł ma cztery niezależne wyjścia przekaźnikowe, więc może sterować czterema oddzielnymi obwodami, w granicach parametrów przekaźników i złącz.
Tak, w granicach obciążalności przekaźników i przy zachowaniu zasad bezpieczeństwa. Podłączenia sieciowe powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
