Moduł przekaźnikowy do automatyki - 4 kanały 12 V / 10 A - PCB do projektu AVT 1691
- Moduł 4 przekaźników rozszerzy sterownik lub mikrokontroler o wyjścia wykonawcze 10 A / 230 V. Wersja A zawiera PCB do AVT1691; elementy kompletujesz osobno.

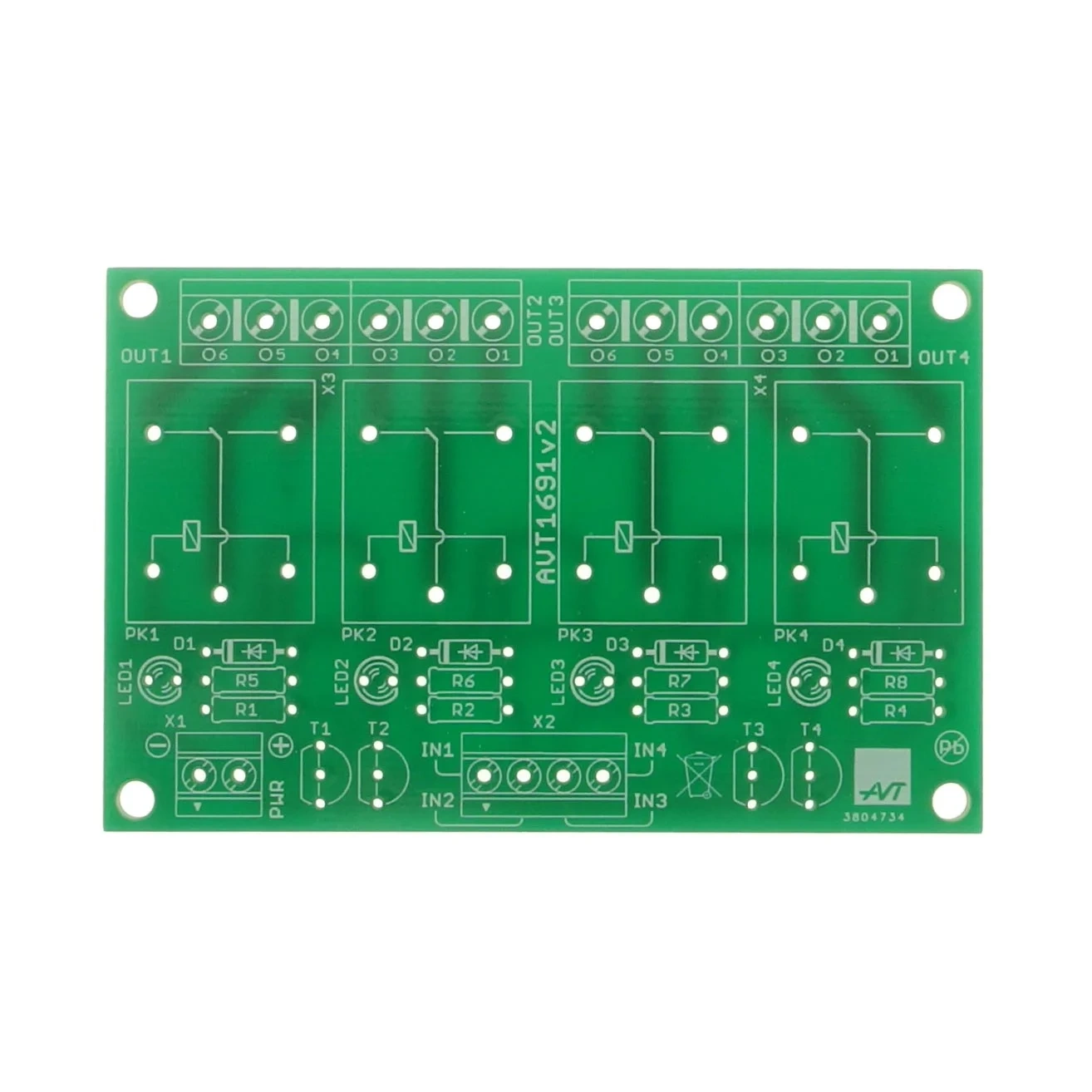

Czterokanałowy moduł wykonawczy 12 V - płytka PCB do AVT1691
Płytka PCB do wykonania uniwersalnego modułu 4 przekaźników sterowanych z układu elektronicznego lub mikrokontrolera.
Uniwersalny moduł przekaźnikowy do sterowania odbiornikami
AVT1691 to projekt czterokanałowego modułu wykonawczego z przekaźnikami 12 V. Pozwala przełączać obciążenia z poziomu układu elektronicznego, sterownika, modułu automatyki lub mikrokontrolera, gdy potrzebne są izolowane styki przekaźnikowe zamiast bezpośredniego wyjścia tranzystorowego.
Każdy kanał ma własny tranzystor sterujący i diodę LED sygnalizującą zadziałanie przekaźnika. Standardowo przekaźniki są załączane ujemnym impulsem sterującym na wejściach IN1–IN4, a wyjścia OUT1–OUT4 udostępniają styki przekaźników na złączach śrubowych. Wersja A obejmuje samą płytkę PCB; przekaźniki, tranzystory, diody, rezystory i złącza trzeba skompletować osobno.
Karta techniczna
AVT1691
Uniwersalny moduł przekaźnikowy z czterema kanałami, tranzystorowym sterowaniem cewek i sygnalizacją LED dla każdego wyjścia.
| Wersja | A – płytka drukowana PCB |
| Funkcja | 4-kanałowy moduł wykonawczy z przekaźnikami |
| Liczba kanałów | 4 niezależne wyjścia przekaźnikowe |
| Przekaźniki | 12 V |
| Obciążalność wyjść | 10 A / 230 V dla każdego kanału |
| Sterowanie standardowe | ujemne impulsy sterujące na wejściach IN1–IN4 |
| Elementy sterujące | tranzystory T1–T4 |
| Sygnalizacja kanałów | LED1–LED4 informują o zadziałaniu przekaźników |
| Złącza wyjściowe | OUT1–OUT4, złącza ARK3 5 mm |
| Płytka PCB | 77×50 mm |
Wersja
AVT1691 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R4: 3,3–4,7 kΩ
- R5–R8: 1 kΩ
- D1–D4: 1N4148
- T1–T4: BC557
- LED1–LED4: diody LED
- PK1–PK4: przekaźniki 12 V
- OUT1–OUT4: złącza ARK3 5 mm
- CON1: złącze ARK2 3,5 mm
- CON2: złącze ARK2 3,5 mm – 2 szt.
Notes
Moduł standardowo pracuje z ujemnymi impulsami sterującymi. To wygodne przy sterownikach i układach, które aktywują wyjście przez zwarcie do masy.
Załączenie przekaźnika sygnalizują diody LED1–LED4, co ułatwia testowanie kanałów i diagnostykę połączeń w docelowym urządzeniu.
Instrukcja dopuszcza sterowanie dodatnimi sygnałami po zastosowaniu tranzystorów BC547 zamiast BC557 i odpowiednim odwróceniu ich orientacji względem opisu na płytce.
Przy sterowaniu obciążeniami 230 V AC trzeba dobrać obudowę, przewody, izolację, bezpieczniki i odstępy bezpieczeństwa do konkretnego zastosowania.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1691 A zawiera wyłącznie płytkę PCB do projektu uniwersalnego modułu 4 przekaźników. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do sterowania odbiornikami z układu elektronicznego, mikrokontrolera lub sterownika automatyki, gdy potrzebne są cztery niezależne wyjścia przekaźnikowe.
Standardowo przekaźniki są załączane ujemnymi impulsami na wejściach IN1–IN4. Możliwe jest też sterowanie dodatnie po zmianie tranzystorów zgodnie z dokumentacją.
Moduł ma cztery niezależne kanały przekaźnikowe, każdy z osobną diodą LED sygnalizującą zadziałanie.
Tak, w granicach obciążalności przekaźników i przy zachowaniu zasad bezpieczeństwa. Podłączenia sieciowe powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami.
